FreshSpa Thinline FSA-15 - Toilette Brondell - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Bidet à main, design mince, installation facile, compatible avec la plupart des toilettes standard.
Utilisation	Permet un nettoyage intime après utilisation des toilettes, avec un contrôle de la pression de l'eau.
Maintenance et réparation	Facile à nettoyer, nécessite un entretien régulier pour éviter les dépôts de calcaire.
Sécurité	Équipé d'un système anti-retour pour éviter la contamination de l'eau.
Informations générales	Économie d'eau par rapport aux essuie-tout, contribue à une hygiène améliorée.

FOIRE AUX QUESTIONS - FreshSpa Thinline FSA-15 Brondell

Comment installer le Brondell FreshSpa Thinline FSA-15 ?

Pour installer le Brondell FreshSpa Thinline FSA-15, commencez par couper l'eau à la toilette. Ensuite, retirez le siège de toilette et fixez le support du bidet aux trous de fixation. Raccordez le tuyau d'eau au robinet de la toilette et à l'appareil. Suivez les instructions fournies dans le manuel d'utilisation pour compléter l'installation.

Le Brondell FreshSpa Thinline FSA-15 nécessite-t-il une alimentation électrique ?

Non, le Brondell FreshSpa Thinline FSA-15 fonctionne sans électricité. Il utilise la pression de l'eau pour alimenter le jet d'eau.

Comment régler la pression de l'eau sur le Brondell FreshSpa Thinline FSA-15 ?

La pression de l'eau peut être ajustée à l'aide du bouton de réglage situé sur le côté du bidet. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la diminuer.

Que faire si le jet d'eau ne fonctionne pas ?

Si le jet d'eau ne fonctionne pas, vérifiez d'abord que l'eau est bien ouverte et que le robinet est correctement raccordé. Assurez-vous également que le tuyau n'est pas plié ou obstrué. Si le problème persiste, consultez le manuel d'utilisation pour d'autres solutions.

Le Brondell FreshSpa Thinline FSA-15 est-il compatible avec tous les types de toilettes ?

Le Brondell FreshSpa Thinline FSA-15 est conçu pour s'adapter à la plupart des toilettes standard. Toutefois, il peut ne pas être compatible avec certains modèles de toilettes allongées ou à forme particulière. Vérifiez les dimensions et les spécifications de votre toilette avant l'achat.

Comment nettoyer le Brondell FreshSpa Thinline FSA-15 ?

Pour nettoyer le Brondell FreshSpa Thinline FSA-15, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface de l'appareil.

Y a-t-il une garantie pour le Brondell FreshSpa Thinline FSA-15 ?

Oui, le Brondell FreshSpa Thinline FSA-15 est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie dans le manuel d'utilisation ou sur le site Web du fabricant.

MODE D'EMPLOI FreshSpa Thinline FSA-15 Brondell

Ce manuel contient des informations importantes portant sur la sécurité. Avant d'utiliser votre accessoire de bidet FreshSpa, veuillez lire attentivement ce manuel et le conserver pour référence ultérieure.

35 Caractéristiques du produit
36 Dimensions du produit
37 Composantes du produit

38 Avant l'installation
39 Installation
42 Installation de la fixation du bidet

FONCTIONNEMENT DU PRODUIT

44 Utilisation du FreshSpa

INFORMATIONS TECHNIQUES

46 Entretien
47 Spécifications
48 Garantie
49 Contact

TRADUCTIONS

2 Anglais
18 Espagnol

Caractéristiques du Produit

CARACTÉRISTIQUES DU FSA-15 À TEMPÉRATURE AMBIANTE

Buse à position réglable pour un lavage avant ou arrière

Matériau ABS de haute qualité avec panneau intégral

Buses hygiéniques rétractables

Buses autonettoyantes

Pression d'eau réglable

Valve interne à noyau en céramique avec construction monocorps brevetée

Métal de haute qualitévalve en T 7/8"

Tuyau d'eau froide en métal tressé durable

Pas d'électricité ou de piles nécessaires

Installation facile et adaptation ajustable à la toilette

Tous les accessoires inclus pour une installation standard

Garantie d'un an

CARACTÉRISTIQUES DU FSA-25 À DOUBLE TEMPÉRATURE UNIQUEMENT

Lavages de bidet à l'eau chaude (tiède) et froide

Température de l'eau réglable

Tuyau flexible et durable résistant à l'eau chaude à haute température

Métal de haute qualitévalve en T %”

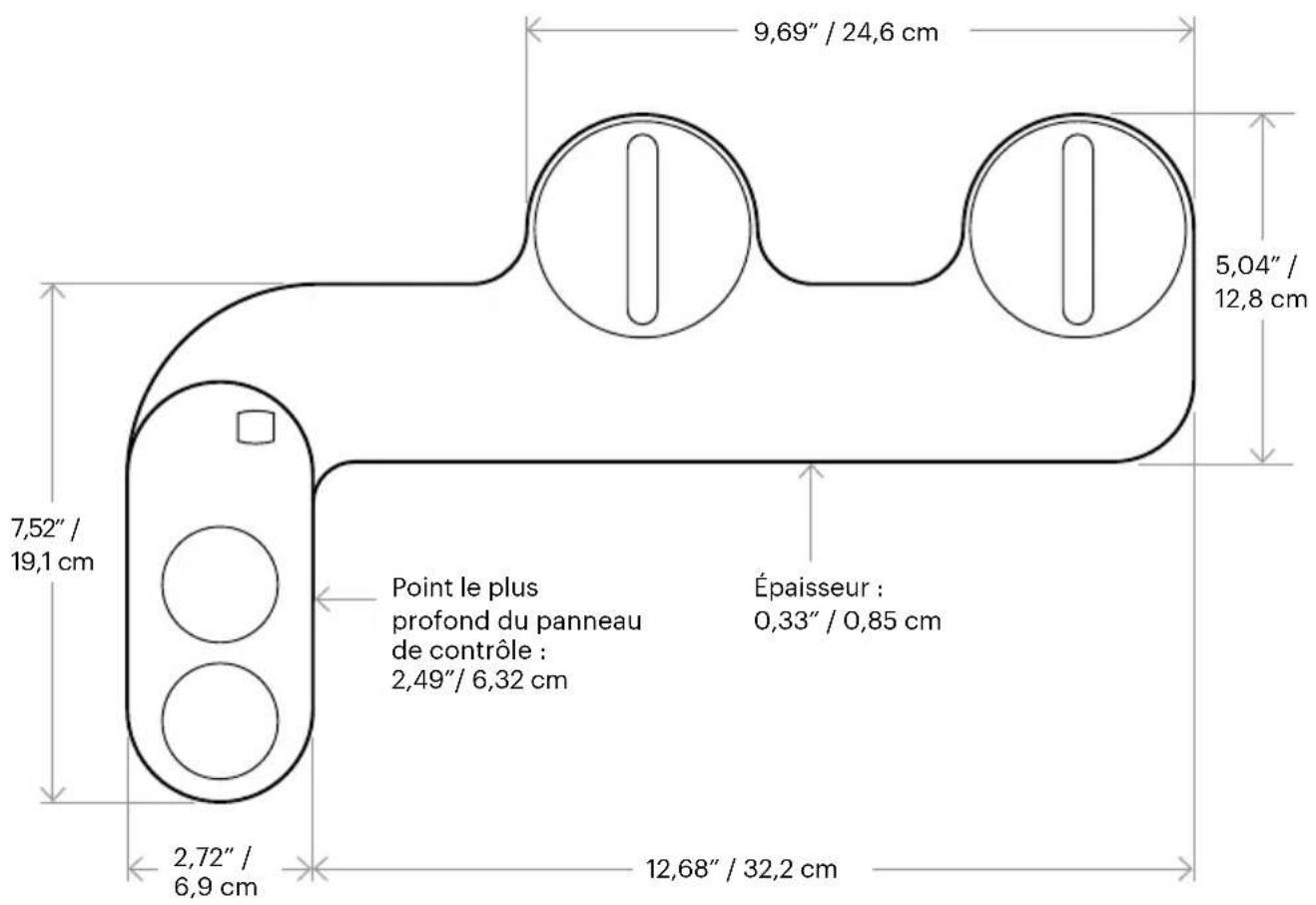

9,69" / 24,6 cm 5,04" / 12,8 cm 7,52" / 19,1 cm Point le plus profond du panneau de contrôle : 2,49" / 6,32 cm Épaisseur : 0,33" / 0,85 cm 2,72" / 6,9 cm 12,68" / 32,2 cm

Composantes du Produit

1. Fixation du Bidet
2. Supports de Montage Ajustables
3. Connecteur de Valve en T Pour eau Froide (7/8" × 7/8" × 3/8")
4. Tuyau d'eau froide en métal tressé, longueur du tuyau : 60 cm
5. Grandes Rondelles en Caoutchouc (2)
6. Ruban en Téflon

Pièces Pour Le Modèle À Double Température Uniquement

1. Eau Chaude 38 " Valve en T Avec 14 " Connecteur de Pression et Capuchon de Pression
2. Raccord de Pression du Tuyau D'eau Chaude Avec Bouchon de Pression
3. Tuyau d'eau chaude flexible de ¼", longueur du tuyau : 200 cm
4. Petites Rondelles en Caoutchouc (2)
5. Bouchon D'alimentation en Eau Chaude

1

②

③

4

5

IMPORTANT :

Veuillez noter que la valve en T pour l'eau froide fournie doit être installée sur la valve de remplissage située sous le réservoir de la toilette, et NON sur l'approvisionnement en eau froide provenant du mur.

REMARQUE : La valve en T pour eau chaude sera installée au niveau de l'alimentation en eau chaude sous le lavabo de votre salle de bain. Si vous n'avez pas accès au robinet de remplissage sous le réservoir des toilettes, visitez-nous au www.brondell.com ou contactez-nous au 1 888 542-3355 pour obtenir de l'aide.

Pour le modèle FSA-25 à double température uniquement :

Vérifiez la taille de la connexion d'alimentation en eau chaude (très probablement sous l'évier/lavabo). Cela devrait être une connexion de 38 po pour ajuster et installer correctement la valve en T fournie.

REMARQUE : Si la connexion est une connexion ½ po, vous devrez achetez l'adaptateur de réduction suivant disponible en ligne et dans de nombreuses quincailleries de plomberie :

Adaptateur réducteur, 1/2" femelle NPT x compression mâle 3/8"

Vérifiez la Ligne d'Alimentation en Eau

Vérifiez la conduite d'alimentation en eau qui relie la valve de remplissage du réservoir de la toilette à la valve d'arrêt d'eau située au mur. S'il s'agit d'un tuyau rigide, vous devrez acheter un tuyau flexible d'alimentation en eau pour le remplacer avant d'installer le FreshSpa.

La longueur du tuyau peut varier et la taille de la connexion du haut devrait être un robinet à bille de 7/8 po pour se connecter à la valve en T que vous installerez sous le réservoir de la toilette et la connexion du bas variera (les mesures les plus courantes pour les raccords de compression femelle sont 3/8 po et 1/2 po.

Installation

Veuillez lire attentivement ces instructions avant d'installer votre FreshSpa. Le défaut de le faire pourrait entraîner un dégât d'eau, des fuites ou des dommages au dispositif.

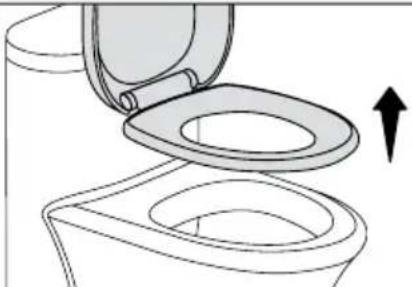

1. Retrait du siège de toilette existant

a. Soulevez les charnières du couvercle de la toilette et utilisez un tournevis à tête plate ou un tournevis cruciforme pour retirer les boulons de fixation. Par ailleurs, vous devrez peut-être desserrer les boulons de fixation sous le siège.
b. Retirer le siège de toilette et mettez de côté les boulons de montage et la quincaillerie du siège.

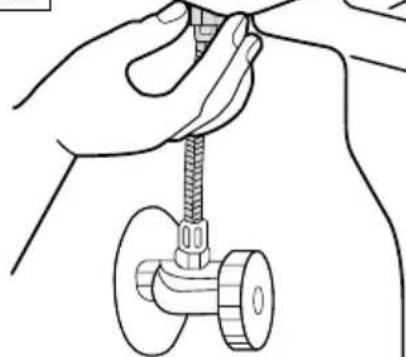

2. Fermez la valve d'alimentation en eau et tirez la chasse de la toilette.

a. Fermez le robinet d'alimentation en eau pour arrêter le débit d'eau.
b. Tirez la chasse et maintenez la poignée pour vider complètement le réservoir.
c. Débranchez le tuyau d'arrivée d'eau du réservoir de la toilette.
Ne débranchez pas le bidet de la valve d'alimentation en eau.

Étape 2c

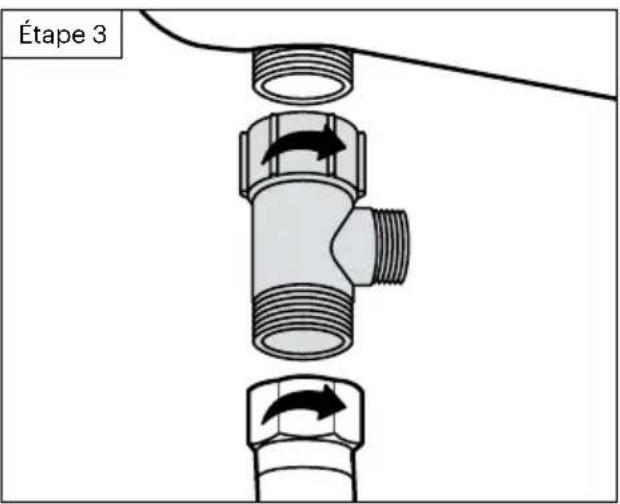

3. Raccordez la valve en T d'eau froide à la valve de remplissage du réservoir de toilette.

a. Installez la valve en T pour l'eau froide 7/8" avec un ou les deux des grandes rondelles en caoutchouc au raccordement d'arrivée d'eau sur le bas de votre réservoir de toilette.
b. Raccordez la conduite d'alimentation en eau froide provenant du mur au bas de la valve en T.

Étape 3

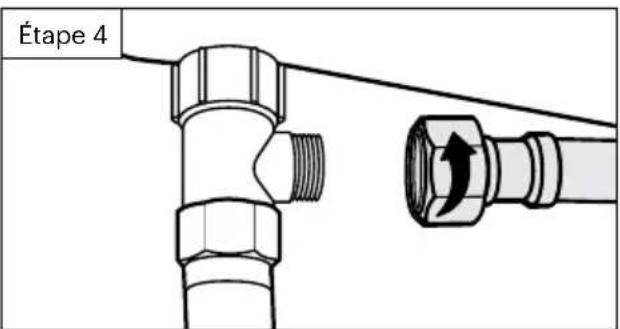

4. Raccordement du tuyau du bidet à la valve en T.

Branchez une extrémité du tuyau d'eau froide du bidet (en métal tressé) sur le côté ouvert restant de la valve en T installée.

Étape 4

POUR LE MODÈLE À TEMPÉRATURE AMBIANTE, ARRÊTEZ-VOUS ICI ET PASSEZ À « INSTALLATION DE LA FIXATION DU BIDET » À LA PAGE 42. POUR LE MODÈLE À DOUBLE TEMPÉRATURE, CONTINUEZ CI-DESSOUS.

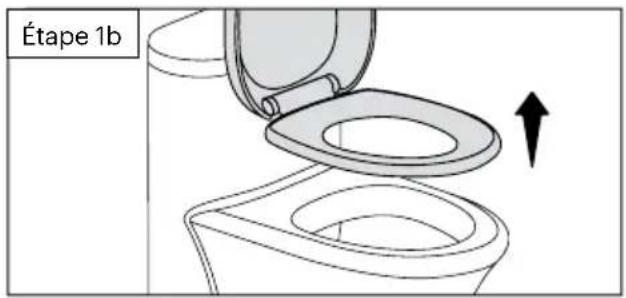

Étape 1b

Installation

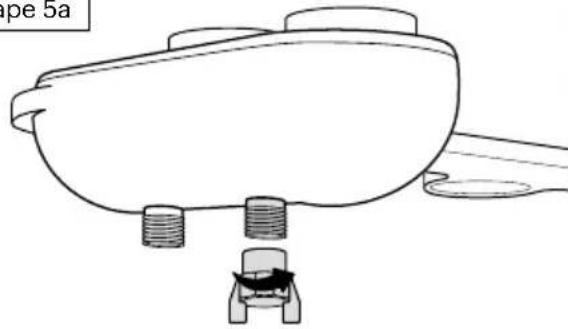

1. Installation du capuchon d'alimentation en eau chaude.

a. Si vous connectez uniquement l'alimentation en eau froide, vous devez donc installer le capuchon d'alimentation en eau chaude (fourni – voir page 37) sur le raccordement d'eau chaude de votre bidet (voir schéma).
b. Après avoir installé le bouchon sur le raccordement d'eau chaude, passez à « Installation de la fixation du bidet » à la page 42. Si vous souhaitez également raccorder votre alimentation en eau chaude, passez aux étapes suivantes.

Étape 5a

IMPORTANT : Ne pas connecter ou boucher l'alimentation en eau chaude entraînera des fuites pendant l'utilisation.

1. Connexion de l'alimentation en eau chaude.

a. Localisez la conduite d'alimentation en eau chaude dans votre salle de bain sous votre évier/lavabo et fermez complètement le robinet d'alimentation en eau.
b. Videz la conduite d'eau chaude en tournant le robinet de l'évier en position « chaud » jusqu'à ce qu'il ne reste plus d'eau.

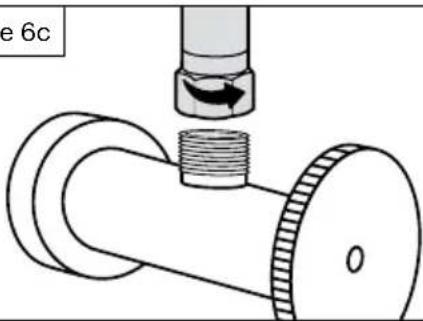

c. Débranchez le tuyau d'alimentation en eau chaude de la valve d'arrêt. Vous devrez peut-être utiliser une clé compatible de 3/8 po ou un outil similaire (non fourni).

Étape 6c

e 6c

NOTE : Il peut y avoir de l'eau résiduelle dans le tuyau; utilisez un petit récipient ou une serviette pour attraper toute l'eau résiduelle.

1. Installez la valve en T pour l'eau chaude de 3/8 po et les petites rondelles en caoutchouc, si nécessaire, sur la valve d'arrêt pour eau chaude située sous l'évier.
2. Rebranchez la conduite d'alimentation en eau chaude sur l'extrémité ouverte (en haut) de la valve en T.

Étape 7,8

1. S'il n'a pas déjà été retiré, dévisser le capuchon de pression recouvrant le connecteur de pression sur la valve en T.

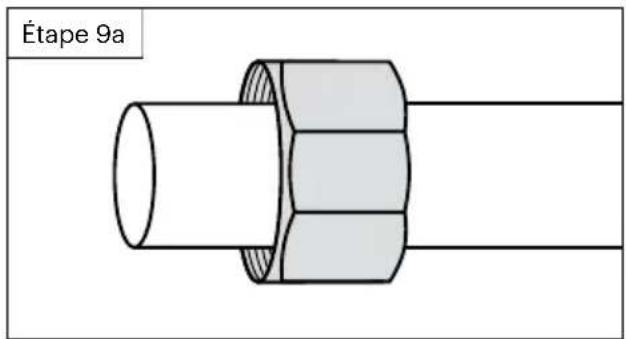

a. Faites glisser le capuchon de pression sur l'extrémité ouverte du tube flexible d'eau chaude avec le filetage intérieur dirigé vers l'extrémité ouverte.

Étape 9a

b. Poussez le tuyau flexible de l'eau chaude sur le connecteur de pression.

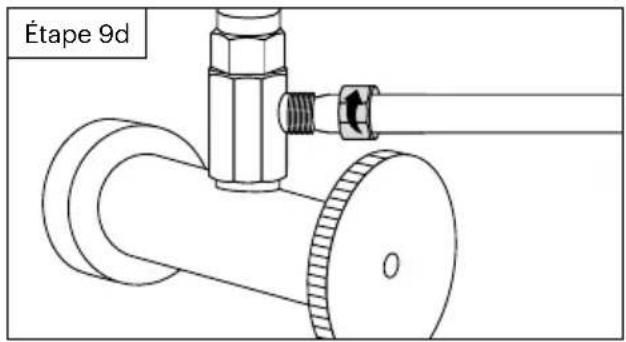

Étape 9d

ATTENTION : Ne pas trop serrer le bouchon de pression. Vous risqueriez d'endommager le tube.

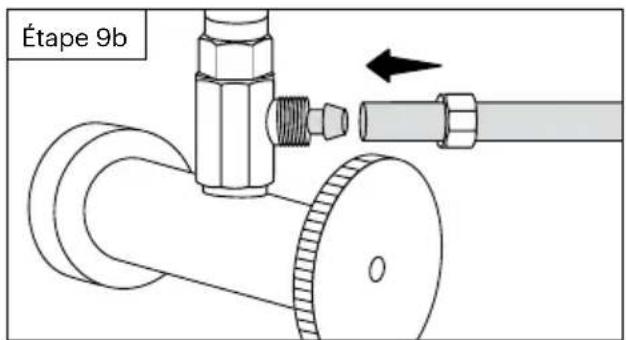

Étape 9b

IMPORTANT : Assurez-vous de faire glisser le tube flexible de l'eau chaude sur le connecteur de pression jusqu'à ce que le tube glisse au-delà de la « lèvre » du connecteur de pression et qu'il ne puisse pas aller plus loin.

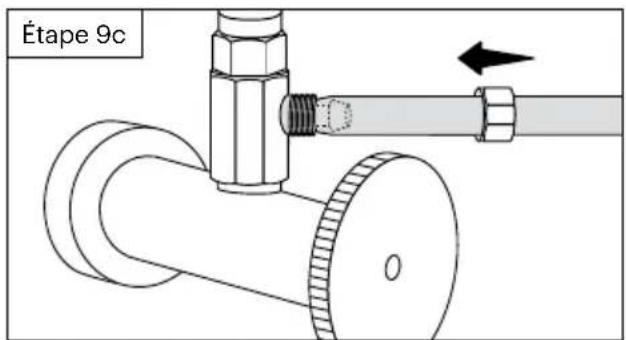

c. Faites glisser le capuchon de pression jusqu'à ce que le capuchon rejoigne le connecteur de pression.

Étape 9c

d. Vissez le bouchon sur la valve en T jusqu'à ce qu'il soit bien fixé et serré.

Installation de la Fixation du Bidet

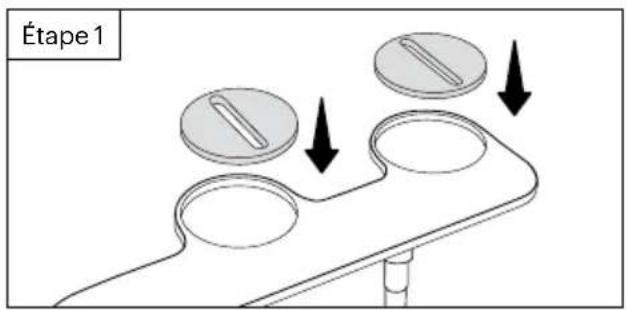

1. Installez les supports de montage ajustables dans la pièce de fixation du bidet. Placez les supports de montage circulaires dans les ouvertures circulaires de la pièce de fixation du bidet.

Étape 1

1. Installez la fixation du bidet sur la toilette.

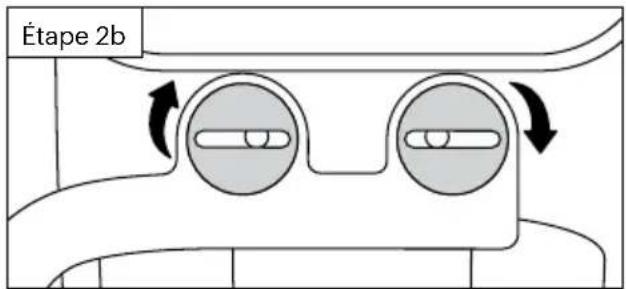

a. Placez le bidet sur les toilettes de sorte que la buse se trouve aussi près que possible du dos de la cuvette des toilettes. Cette étape variera selon les toilettes. b. Assurez-vous que les supports réglables sont alignés avec les trous de la toilette. Vous devrez peut-être faire pivoter les supports réglables en conséquence pour les aligner correctement.

Étape 2b

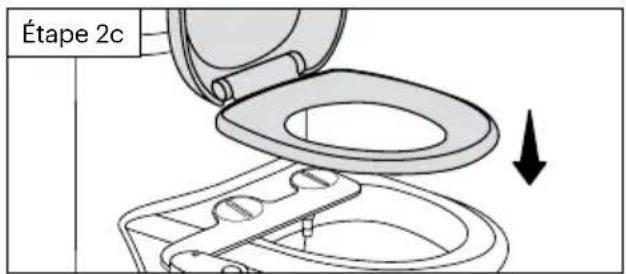

c. Replacez le siège des toilettes sur la fixation du bidet et fixez-le à l'aide de la quincaillerie d'origine du siège des toilettes. Assurez-vous de serrer afin que le bidet et le siège ne bougent pas.

Étape 2c

d. Assurez-vous que le cadran de commande du bidet est en position Arrêt et faites attention à ne pas le mettre en position de fonctionnement pour empêcher toute projection d'eau accidentelle en dehors de la cuvette.

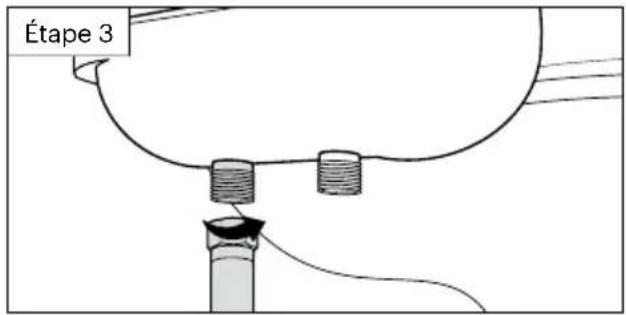

1. Connectez le tuyau de bidet à la fixation de bidet.

Connectez l'extrémité ouverte du tuyau de bidet à la connexion d'eau froide sous la fixation de bidet.

Étape 3

IMPORTANTE: Si vous avez déjà installé le capuchon pour l'alimentation en eau chaude sur la sortie de l'alimentation en eau chaude de votre FSA-25 double température, passez à l'étape 5 à la page 43. Sinon, passez aux étapes suivantes.

1. Connexion du tube d'eau chaude à la fixation du bidet (pour le modèle à double température uniquement)

a. Prenez le connecteur de pression du tuyau d'eau chaude et retirez le capuchon de pression. b. Faites glisser le capuchon de pression sur l'extrémité ouverte du tube flexible d'eau chaude avec le filetage intérieur dirigé vers l'extrémité ouverte.

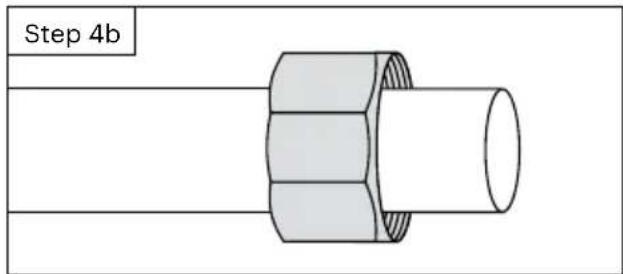

Step 4b

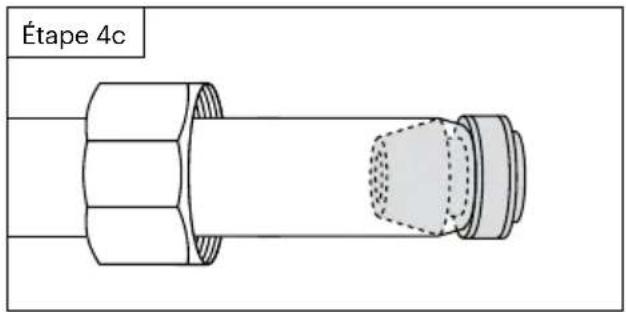

c. Poussez le capuchon de pression dans l'extrémité ouverte du tube flexible d'eau chaude avec la rondelle tournée vers l'extérieur.

Étape 4c

IMPORTANT : Assurez-vous de faire glisser le tube flexible de l'eau chaude sur le connecteur de pression jusqu'à ce que le tube glisse au-delà de la « lèvre » du connecteur de pression et qu'il ne puisse pas aller plus loin.

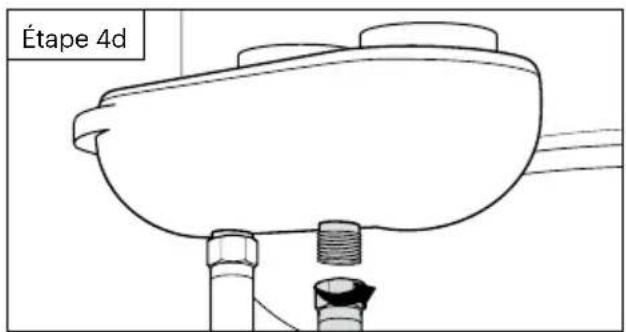

d. Tenir le raccord de pression vers le haut contre l'entrée d'eau chaude de la fixation du bidet. Faites glisser le capuchon de pression le long du tuyau et vissez-le sur l'entrée d'eau chaude jusqu'à ce que le connecteur de pression soit bien fixé.

Étape 4d

5. Ouverture de l'alimentation en eau et vérification des fuites

a. Ouvrez lentement la valve d'alimentation en eau principale et vérifiez qu'elle ne fuit pas.
b. Attendez 5 à 10 minutes, vérifiez à nouveau et, s'il n'y a pas de fuite, continuez l'installation.

NOTE : En cas de fuite, vérifiez toutes les rondelles en caoutchouc et assurez-vous que tous les raccords d'eau sont bien serrés. Si nécessaire, vous pouvez utiliser du ruban de plombier (téflon) pour les connexions qui fuient.

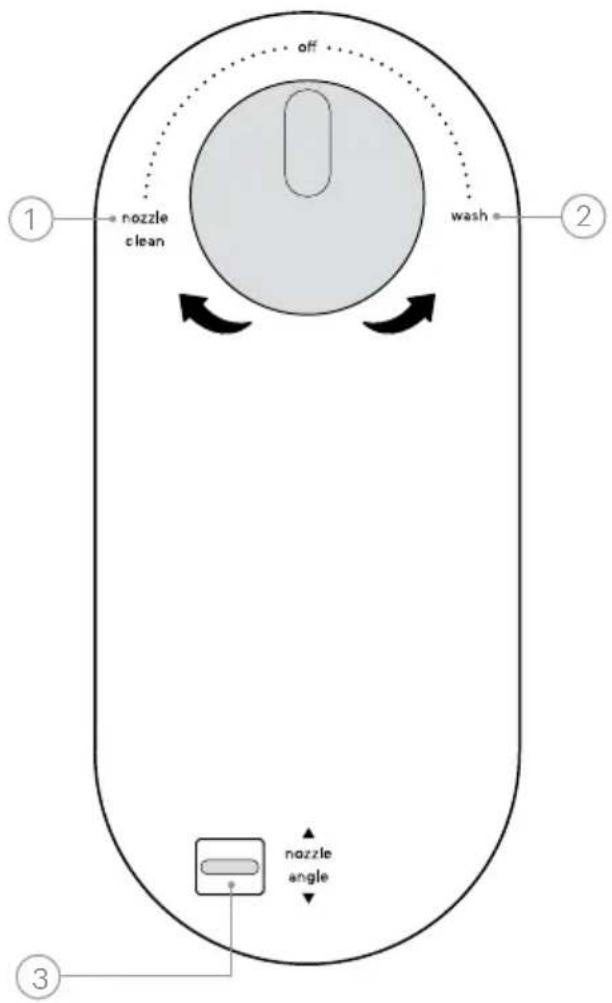

Utilisation du FreshSpa

1. Nettoyage automatique de la buse

Pour nettoyer la buse du bidet, tournez le cadran de commande dans le sens inverse des aiguilles d'une montre jusqu'à la position « Nozzle clean » (Nettoyage buse). De l'eau s'écoule alors pour rincer la buse.

2. Lavage à l'aide du bidet

Pour activer la fonction de lavage du bidet, tournez le cadran dans le sens des aiguilles d'une montre jusqu'à la zone de lavage.

• Plus vous tournez le cadran, plus la pression de l'eau augmente.
• Pour réduire la pression de l'eau, tournez à nouveau le cadran vers le centre.

3. Réglage de la position de la buse

Utilisez le levier de positionnement de la buse pour trouver l'angle le plus adapté et profiter d'un lavage optimal.

• Déplacez le levier vers l'avant pour éloigner la buse de votre corps.
• Déplacez le levier vers l'arrière pour rapprocher la buse de votre corps.

CONSEIL : le levier de positionnement de la buse peut être utilisé pendant le lavage pour créer un mouvement d'oscillation et bénéficier d'une zone de lavage plus étendue.

Risque de brûlure. Une température d'eau élevée peut causer de graves brûlures. Assurez-vous que la température de votre chauffe-eau soit réglée à une température égale ou inférieure à 49°C et faites preuve d'une extrême prudence lorsque vous mélangez l'eau chaude et l'eau froide pendant l'utilisation.

Brondell ne peut être tenu responsable en cas de mauvaise utilisation du produit ou de manquement à la prudence lors du raccordement à l'eau chaude.

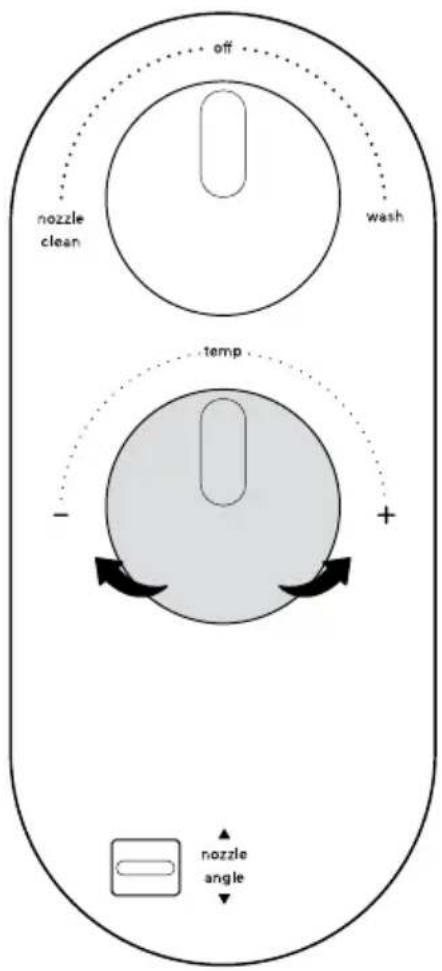

Lavage à l'eau chaude (modèle FSA-25 à double température uniquement)

Pour régler la température de l'eau (lorsque le bidet est raccordé à l'eau chaude et à l'eau froide), tournez lentement le cadran dans le sens des aiguilles d'une montre, vers le symbole « + », jusqu'à atteindre la température souhaitée.

REMARQUES :

Il peut y avoir un délai dans l'arrivée de l'eau chaude jusqu'à l'embout du bidet lorsque l'eau froide dans vos tuyaux s'évacue et est remplacée par de l'eau chaude (semblable au même délai que lorsque vous ouvrez le robinet).

Si l'appareil n'est raccordé qu'à de l'eau froide, s'assurer que le cadran de température de la fixation du bidet est tourné aussi loin que possible vers le réglage « - » pour un réglage optimal de la pression.

CONSEIL : pour accélérer facilement l'arrivée d'eau chaude, activez la fonction « Nozzle Cleaning » (Nettoyage buse) avec de l'eau chaude pendant un court instant jusqu'à ce que l'eau se réchauffe, puis utilisez le bidet comme à votre habitude.

Pour nettoyer la buse manuellement, utilisez une brosse à dents ou un chiffon doux et un détergent doux (tel que du liquide vaisselle).

Nettoyage du bidet adaptable

Pour nettoyer le bidet adaptable FreshSpa, utilisez un produit nettoyant doux tel que du liquide vaisselle ou un mélange dilué de vinaigre et d'eau. Ne frottez pas et n'utilisez pas de produits abrasifs pour nettoyer le FreshSpa afin de ne pas rayer le produit.

Arrêt d'Utilisation Court Terme

Si le produit ne doit pas être utilisé pendant plus de quelques semaines, vous pouvez envisager de couper l'alimentation en eau au mur pour plus de précaution.

FRESHSPA THINLINE BIDET ATTACHMENT WITH ADJUSTABLE SINGLE NOZZLE
Modèle	FSA-15, FSA-25
Pression d’eau d’alimentation	14,5 psi–116,03 psi / 0,1 MPa–0,8 MPa
Dimensions (L x W x H) 15,43” x 9,96” x 3,33” / 39,2 cm x 25,3 cm x 8,45 cm
Poids	FSA-15: 1,28 lb / 0,58 kgFSA-25: 1,71 lb / 0,78 kg
Épaisseur du produit 0,33” / 0,85 cm
Plage de température de l’arrivée d’eau 32°F–158°F / 0°C–70°C
Débit 0,39 g/min / 1,47 L/min

Garantie

Les produits BRONDELL bénéficient de certaines des garanties les plus complètes de l'industrie. BONDELL garantit que tous les produits (à l'exception des articles consommables) sont exempts de défauts de matériaux et de fabrication dans des conditions normales d'utilisation et d'entretien.

Garantie Limitée D'un An Résidentiel Pour Le FSA-15 & FSA-25

Couverture à 100 % pour toutes les pièces et la main-d'œuvre pour l'ensemble du produit pendant la première année à compter de la date d'achat d'origine.

FSA-15 & FSA-25 Garantie Commerciale

Période de garantie de 1 an à compter de la date d'achat d'origine pour tous les produits BRONDELL.

Les garanties peuvent ne pas s'appliquer aux produits qui sont destinés à des utilisations commerciales, hospitalières ou d'autres utilisations non résidentielles à usage intensif.

Exclusions Et Limitations

1. BRONDELL garantit que ses produits sont exempts de défauts de fabrication dans des conditions normales d'utilisation. Cette garantie est offerte uniquement à L'ACHETEUR ORIGINAL.
2. Les obligations de BRONDELL en vertu de la présente garantie se limitent à la réparation ou au remplacement, à la discrétion de Brondell, des produits ou pièces jugés défectueux, à condition que ces produits aient été correctement installés et utilisés conformément aux instructions. BRONDELL se réserve le droit de procéder aux inspections nécessaires pour déterminer la cause du défaut.

3. BRONDELL n'est pas responsable des frais de retrait, de retour (expédition) et/ou de réinstallation des produits. Cette garantie ne s'applique PAS :

4. Aux dommages ou pertes survenant pendant le transport.

5. Dommages ou pertes causés par des causes naturelles ou par l'homme, indépendants de la volonté de BRONDELL, notamment les incendies, les tremblements de terre, les inondations, etc.
6. Aux dommages ou pertes résultant de sédiments ou de corps étrangers contenus dans un système d'alimentation en eau.
7. Aux dommages ou pertes résultant d'une installation négligente ou inappropriée, y compris l'installation d'une unité dans un environnement hostile ou dangereux.

8. Aux dommages ou pertes résultant du retrait, de réparations incorrectes, de modifications du produit ou de travaux d'entretien inappropriés, y compris des dommages causés par le chlore ou des produits apparentés au chlore.

9. Cette garantie vous donne des droits légaux spécifiques. Vous pourriez avoir d'autres droits qui varient d'un État ou d'une province à l'autre.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR BRONDELL. LA RÉPARATION OU LE REMPLACEMENT FOURNI EN VERTU DE CETTE GARANTIE CONSTITUE LE RECOURS EXCLUSIF À LA DISPOSITION DE L'ACHETEUR. BRONDELL NE PEUT ÊTRE TENU RESPONSABLE DE LA PERTE D'UTILISATION DU PRODUIT OU D'AUTRES FRAIS ACCESSOIRES, PARTICULIERS, DES DOMMAGES INDIRECTS OU FRAIS ENGAGÉS PAR L'ACHETEUR OU DES FRAIS DE TRAVAIL, DESTINÉS À L'INSTALLATION OU À LA SUPPRESSION OU AUX SUPPORTS DE RÉPARATION PAR DES TIERS, OU DE TOUTE AUTRE DÉPENSE NON SPÉCIFIQUEMENT INDIQUÉE CI-DESSUS. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTES GARANTIES TACITES, Y COMPRIS CELLES DE QUALITÉ MARCHANDE, SONT EXPRESSÉMENT LIMITÉES À LA DURÉE DE CETTE GARANTIE. CERTAINS ÉTATS OU PROVINCES N'AUTORISANT PAS LES LIMITATIONS, LES LIMITATIONS ET EXCLUSIONS CI-DESSUS PEUVENT DONC NE PAS S'APPLIQUER À VOUS.

Service D'entretien

Pour obtenir un service de réparation dans le cadre de cette garantie, vous devez contacter un centre de service après-vente agréé BRONDELL pour obtenir un numéro RMA (autorisation de retour de marchandise). Une preuve d'achat sous la forme d'une copie du reçu original doit accompagner l'unité retournée pour que la garantie soit valide. Emportez ou envoyez l'unité en port payé au centre de service Brondell agréé le plus proche, ainsi que le numéro RMA et la preuve d'achat. Pour obtenir le numéro RMA et localiser le centre de service BRONDELL le plus proche, appelez le 1 nbsp 888 nbsp 542-3355 du lundi au vendredi entre 9 h et 17 h HNP.

Brondell

Pour toutes questions, communiquez avec le service à la clientèle de Brondell :

(888) 542-335 du lundi au vendredi entre 9 h et 17 h HNP

Fabriqué Par :

Brondell, Inc.

PO Box 470085

San Francisco, CA

94147-0085

Fabriqué en China
