Type de produit	Nettoyeur à vapeur
Marque	Kohler
Modèle	Invigoration K-32327
Alimentation électrique	208-240 V, 50/60 Hz, circuit dédié
Générateur de vapeur	Intégré, testable avec kit d'essai
Commande numérique	Fonctions Marche/Arrêt, compatible avec adaptateur vapeur
Cordon de commande	Longueur standard, remplaçable
Kit d'essai inclus	Bâtonnet d'essai, cordon d'essai, coupleur deux voies
Fonction de test	Test du générateur, du cordon de commande et de la commande numérique
Entretien et nettoyage	kohler.com/clean pour instructions
Pièces de rechange	kohler.com/serviceparts
Service clientèle	USA/Canada: 1-800-4KOHLER, Mexique: 001-800-456-4537, Lun-Ven 8h-17h HNC
Brevets	kohlercompany.com/patents
Langues de la notice	Français, Anglais, Espagnol
Nombre de pages	24
Poids	Non spécifié

FOIRE AUX QUESTIONS - Invigoration K-32327 KOHLER

Comment tester le générateur de vapeur ?

Déconnectez le cordon de commande, insérez le bâtonnet d'essai dans l'orifice du générateur. Si le relais clique, le générateur fonctionne. Sinon, contactez le service client.

Que faire si le générateur ne produit pas de vapeur ?

Vérifiez l'alimentation électrique (208-240 V), l'arrivée d'eau, et le disjoncteur. Effectuez le test du générateur avec le kit d'essai.

Comment tester le cordon de commande ?

Déconnectez le cordon de la commande numérique, connectez le coupleur, insérez le bâtonnet. Si le relais ne clique pas, remplacez le cordon.

Comment tester la commande numérique ?

Coupez l'alimentation, déconnectez le cordon du générateur, insérez le cordon d'essai et le coupleur, puis réactivez. Branchez la commande et activez-la. Si le relais clique, elle fonctionne.

Où trouver les pièces de rechange ?

Rendez-vous sur kohler.com/serviceparts pour commander les pièces d'origine.

Comment entretenir mon nettoyeur à vapeur ?

Consultez les instructions sur kohler.com/clean pour l'entretien et le nettoyage recommandés.

Quelle est la tension d'alimentation requise ?

Le générateur nécessite une tension de 208 à 240 V sur un circuit dédié.

Comment contacter le service client Kohler ?

Appelez le 1-800-4KOHLER (USA/Canada) ou 001-800-456-4537 (Mexique), du lundi au vendredi de 8h à 17h HNC.

Que faire si tous les tests réussissent mais l'appareil ne fonctionne pas ?

Contactez un technicien agréé Kohler en fournissant les informations du propriétaire et de l'installateur.

Où trouver les informations sur les brevets ?

Visitez kohlercompany.com/patents pour consulter la liste des brevets.

MODE D'EMPLOI Invigoration K-32327 KOHLER

Instructions du kit de service

Kit d'essay de générateur de vapeur

Merci d'avoir choses KOHLER

Besoin d'aide? Appeler notre centre de services à la clientèle.

USA/Canada:1-800-4KOHLER (1-800-456-4537) Mexique:001-800-456-4537

Heures d'ouverture: Lundi au vendredi de 8 h à 17 h (HNC)

Langues parlées : Anglais, Espagnol, et des services de traduction sont disponibles.

• Pièces de rechange : kohler.com/serviceparts
• Entretien et nettoyage : kohler.com/clean
• Brevets: kohlercompany.com/patents

Objectif

Utiliser ce kit d'entretien pour tester la fonctionnalité du générateur de vapeur, le cordon de commande et la commande numérique.

Ce kit comprend un bâttonnet d'essay, un cordon d'essay, et un coupleur à deux voies.

1. Inspector l'alimentation électrique et l'arrivée d'eau

Vérifier que la tension vers l'ensemble du générateur de vapeur est comprise entre 208 V et 240 V.
Vérifier que les tailles du fil électrique et du disjoncteur électrique dédié sont correctes au niveau du panneau électrique principal. Vérifier les specifications dans le guide d'installation.
Vérifier que le disjoncteur vers le générateur de vapeur est sur la position « ON » (Marche) au niveau du panneau électrique.

• Réinitialiser l'alimentation électrique en mettant le disjoncteur sur la position OFF (Arrêt) au niveau du panneau électrique.
• Remetre le dispositif sous alimentation électrique.
  □ Inspector toutes les connexions du cordon de commande.
  Vérifier que l'eau est ouverte vers le générateur de vapeur.

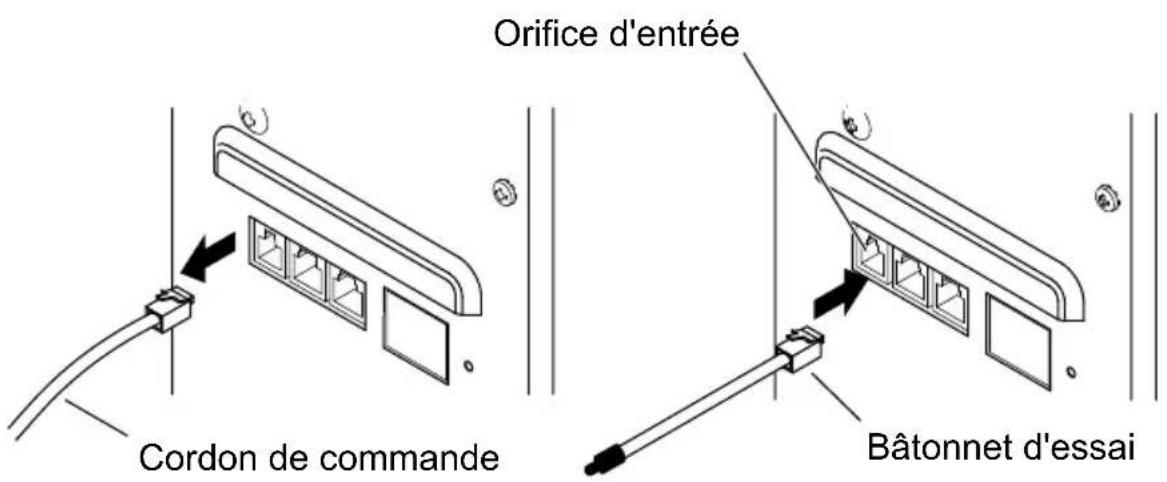

2. Tester le générateur

• Déconnecter le cordon de commande du générateur de vapeur.
  □ Insérer le batonnet d'essay dans l'orifice d'entrée du cordon de commande sur le générateur de vapeur.
  Si le relais n'est pas entendu, cliquer sur Marche en l'espace de 2 minutes : une défaillance interne est presente dans le générateur de vapeur. S'adresser au service à la clientèle.
  Si le relais émet un cli: Le générateur de vapeur fonctionne correctement.
  Retirer le batonnet d'essay et reconnectcer le cordon de commande au généateur de vapeur.
  Faire fonctionner le générateur de vapeur pendant 5 minutes pour vérifier que l'ensemble produit de la vapeur.

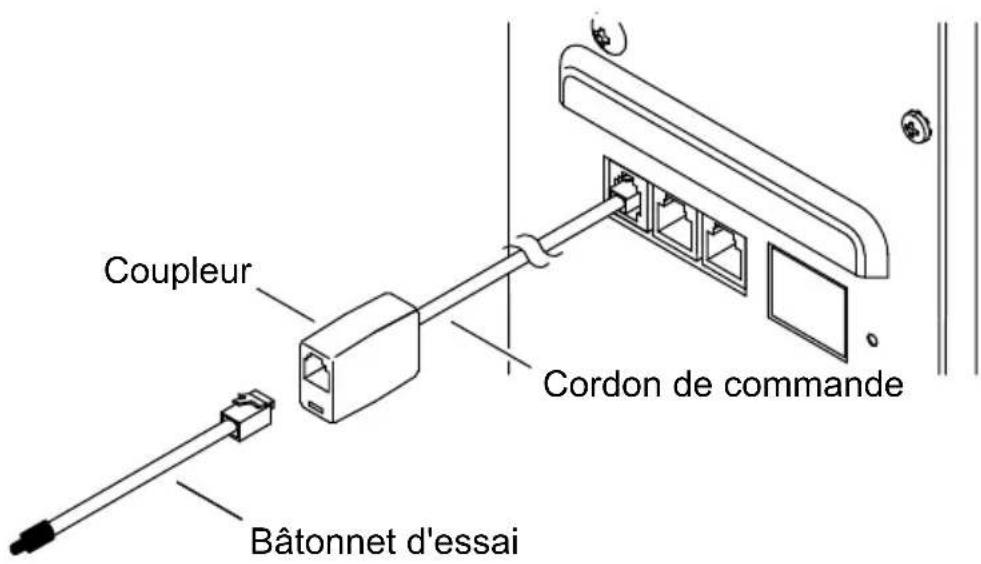

3. Tester le cordon de commande

• Déconnecter le cordon de commande de la commande numérique. Laisser l'autre extrémité du cordon de commande connecté au générateur de vapeur.
• Connecter le coupleur au cordon de commande.
  Insérer le batonnet d'essay dans le coupleur.
  Si le relais n'est pas entendu,clinquer sur Marche en l'espace de 2 minutes:Lacordon de commande est endommagé et doit'être remplaced.
  Si le relais est entendu, cliquer sur Marche en l'espace de 2 minutes: Le générateur de vapeur et le cordon de commande fonctionnent correctement.

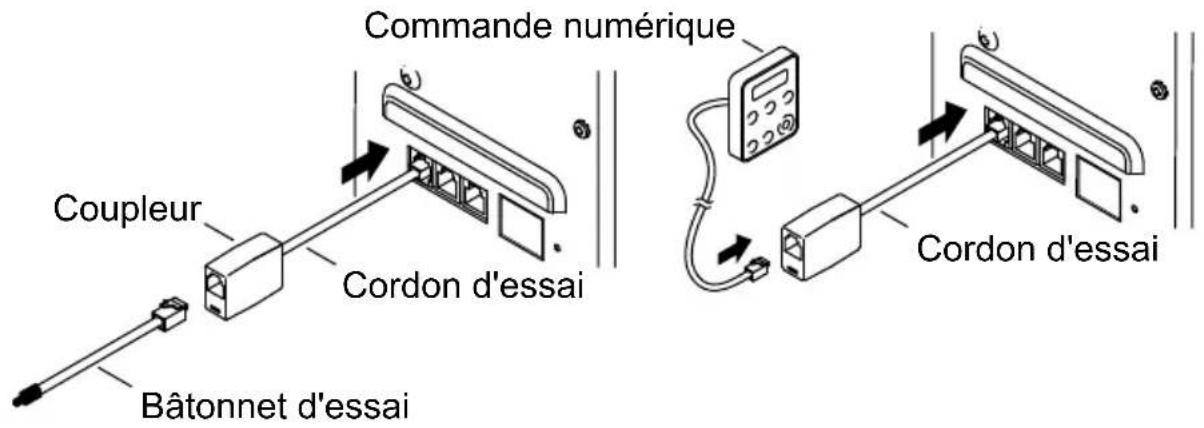

4. Tester la commande numérique

Inspector le cordon d'essay et le coupleur (Kit d'essay)

Couper l'alimentation électrique vers le générateur de vapeur.
Déconnecter le cordon de commande du générateur de vapeur.
- Insérer le cordon d'essay dans l'orifice d'entrée du cordon de commande sur le générateur de vapeur.
- Connecter le coupleur au cordon d'essay.
- Mettre le générateur de vapeur sous tension électrique.
Insérer le batonnet d'essay dans le coupleur.
Si le relais n'est pas entendu, cliquer sur Marche en l'espace de 2 minutes: Le kit d'essay doit etre remplace.
Si le relais émet un cli: Le générateur de vapeur, le cordon d'essai et le coupleur fonctionnent correctement.

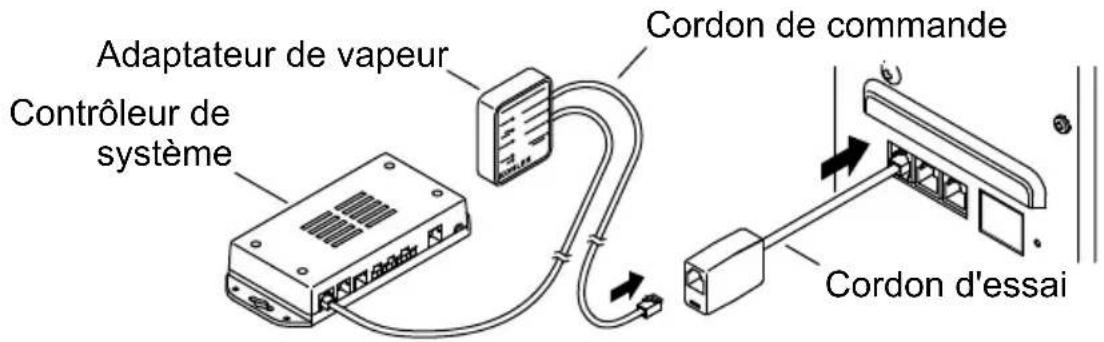

Inspector la commande numérique

Deconnecter le batonnet d'essai du coupleur.
- Connecter le cordon de commande au coupleur.
- Connecter la commande numérique au cordon de commande (pour les installations d'adaptateurs de vapeur, connecter l'adaptateur de vapeur et le contrôleur du système.
- Activer la commande numérique (ou l'adaptateur de vapeur).
Si le relais n'émetaucun clicde mise en marche:La commande numérique (ou l'adaptateur de vapeur) doit'être remplacede.
Si le relais émet un cli: Le générateur de vapeur et la commande numérique (ou l'adaptateur de vapeur) fonctionnent correctement.

S'adresser au technicien préposé à l'entretien

Si tous les composants mentionnés dans ce kit ont ete testes et fonctionnent correctement, mais l'ensemble ne fonctionne always pas, s'adresser au technician préposé à l'entretien autorisé par Kohler Co. pour obtenir de la aide. Fournir les renseignements à la page suivante avant de contacter le technician préposé à l'entretien.

Propriétaire :
Numéro de téléphone le jour :
Courriel :
Adresse :
Ville : Province : Code postal :

Plombier/Installateur :
Numéro de téléphone le jour :
Courriel :
Adresse :
Ville : Province : Code postal :

Encercler LE générateur de vapeur et la commande qui présente des problèmes dans la liste ci-dessous:

Générateur de vapeur :
K-32324 K-32327 K-3	2332 K-32334
K-32325 K-32328 K-3	2333 K-32335
K-32326 K-32329

Commande :
K-5548 K-5549 K-555	7 K-5558

Numéro de série :

Code de date :

S'agit-il d'une nouvelle installation? (Encercler.) Oui / Non

L'ensemble fonctionnait correctement environ : du __/__ au __/__
