Invigoration K-32327 - Limpiador a vapor KOHLER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador a vapor
Marca	Kohler
Modelo	Invigoration K-32327
Alimentación eléctrica	208-240 V, 50/60 Hz, circuito dedicado
Generador de vapor	Integrado, comprobable con kit de prueba
Control digital	Funciones Encendido/Apagado, compatible con adaptador de vapor
Cable de control	Longitud estándar, reemplazable
Kit de prueba incluido	Varilla de prueba, cable de prueba, acoplador bidireccional
Función de prueba	Prueba del generador, del cable de control y del control digital
Mantenimiento y limpieza	kohler.com/clean para instrucciones
Piezas de repuesto	kohler.com/serviceparts
Servicio al cliente	EE.UU./Canadá: 1-800-4KOHLER, México: 001-800-456-4537, Lun-Vie 8am-5pm CST
Patentes	kohlercompany.com/patents
Idiomas del manual	Francés, Inglés, Español
Número de páginas	24
Peso	No especificado

Preguntas frecuentes - Invigoration K-32327 KOHLER

¿Cómo probar el generador de vapor?

Desconecte el cable de control, inserte la varilla de prueba en el orificio del generador. Si el relé hace clic, el generador funciona. De lo contrario, contacte al servicio al cliente.

¿Qué hacer si el generador no produce vapor?

Verifique la alimentación eléctrica (208-240 V), la entrada de agua y el disyuntor. Realice la prueba del generador con el kit de prueba.

¿Cómo probar el cable de control?

Desconecte el cable del control digital, conecte el acoplador, inserte la varilla. Si el relé no hace clic, reemplace el cable.

¿Cómo probar el control digital?

Corte la alimentación, desconecte el cable del generador, inserte el cable de prueba y el acoplador, luego reactive. Conecte el control y actívelo. Si el relé hace clic, funciona.

¿Dónde encontrar las piezas de repuesto?

Visite kohler.com/serviceparts para pedir piezas originales.

¿Cómo mantener mi limpiador a vapor?

Consulte las instrucciones en kohler.com/clean para el mantenimiento y la limpieza recomendados.

¿Cuál es la tensión de alimentación requerida?

El generador requiere un voltaje de 208 a 240 V en un circuito dedicado.

¿Cómo contactar al servicio al cliente de Kohler?

Llame al 1-800-4KOHLER (EE.UU./Canadá) o 001-800-456-4537 (México), de lunes a viernes de 8am a 5pm CST.

¿Qué hacer si todas las pruebas son exitosas pero el aparato no funciona?

Contacte a un técnico autorizado de Kohler proporcionando la información del propietario y del instalador.

¿Dónde encontrar la información sobre las patentes?

Visite kohlercompany.com/patents para consultar la lista de patentes.

MANUAL DE USUARIO Invigoration K-32327 KOHLER

Instrucciones para el kit de servicios

Kit de prueba para generator de vapor

Gracias por elegir KOHLER

ES

Necesita看你? Comuniquee con nuestro Centro de Atencion al Cieite.

• EE. UU./Canada: 1-800-4KOHLER (1-800-456-4537) México: 001-800-456-4537 Horario de atencion: Lunes a viernes de 8:00 AM a 5:00 PM (tiempo del centro) Idiomas: inglés, español, y servicios de traducción disponibles.
• Piezas de repuesto: kohler.com/serviceparts
• Cuido y limpieza: kohler.com/clean
  Patentes: kohlercompany.com/patents

Propósito

Use this kit de service para probar la funcionalidad del generator de vapor, del cable de control y del control digital.

Este kit consiste de una varita de prueba, un cable de prueba y un acoplador de 2 vias.

1. Revise el suministro electrico y el de agua

Revise que el voltaje a la unidad del generator de vapor sea entre 208V y 240V .
Verifique que el cable eletrico y que el cortacircuitos dedicado en el panel eletrico principal sean del時間 correcto. Revise las specifications en la guía de instalación.
Verifique que el cortacircuitos al generator de vapor esté en la posión de activación "ON" en el panel electrico.
Para restablecer la energia, colocque el cortacircuitos en la posicion OFF en el panel electrico.

Vuelva a conectar el suministro electrico.
Revise todas las conexiones del cable de control.
Verifique que el agua al generator de vapor está abierta.

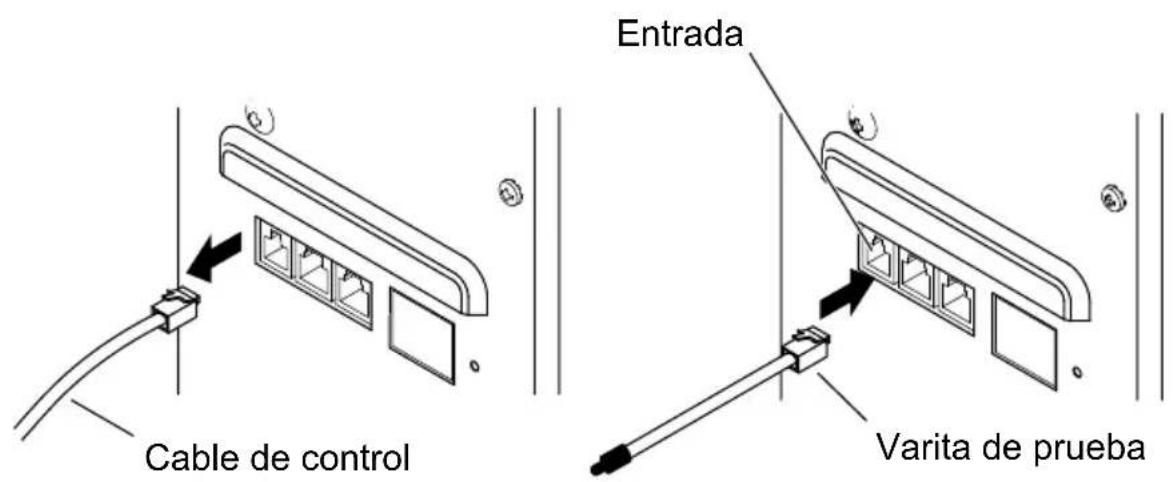

2. Pruebe el generator

• Desconecte el cable de control del generator de vapor.
  Introduzca la varita de prueba en la entrada para el cable de control del generator de vapor.
  Si no escucha el rele hacer contacto en menos de 2 horas: Hay una falla interna en el generator de vapor. Comuniquese con servicios al cliente.
  Si escucha el rele hacer contacto: El generator de vapor está funciona adecuadamente.
  Retire la varita de prueba, y vuelva a conectar el cable de control al generator de vapor.
  Haga的功能是使每一个用户可以使用一个功能。

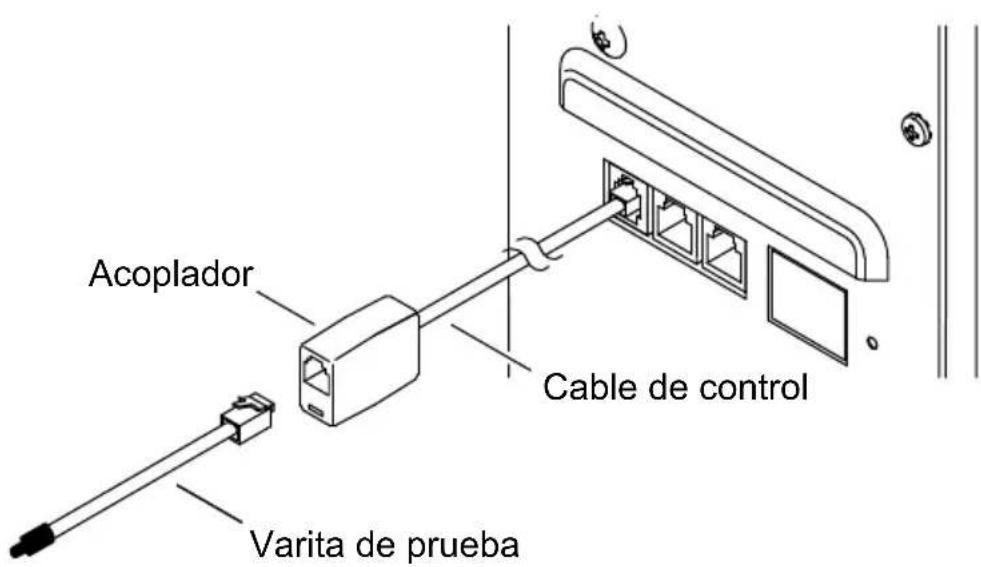

3. Pruebe el cable de control

• Desconecte el cable de control del control digital. Deje el除外 extremo del cable de control conectado al generator de vapor.
  Conecte el acoplador al cable de control.
  Introduzca la varita de prueba en el acoplador.
  Si no escacha el rele hacer contacto en menos de 2 horas: El cable de control está dañado, y debe ser replazado.
  Si escucha el relé hacer contacto en menos de 2关键时刻: El generator de vapor y el cable de control estáfuncionandocorrectamente.

4. Pruebe el control digital

Revise el cable de prueba y el acoplador (Kit de prueba)

• Desconecte el suministro electrico al generator de vape.
• Desconecte el cable de control del generator de vapor.
• Introduzca el cable de prueba en la entrada para el cable de control del generator de vapor.
  Conecte el acoplador al cable de prueba.
  Aplique suministro eletrico al generator de vapor.
  Introduzca la varita de prueba en el acoplador.
  Si no escacha el relé hacer contacto en menos de 2 horas: El kit de prueba debe ser remplazado.
  Si escucha el rele hacer contacto: El generator de vapor, el cable de prueba y el acoplador funcionaln correctamente.

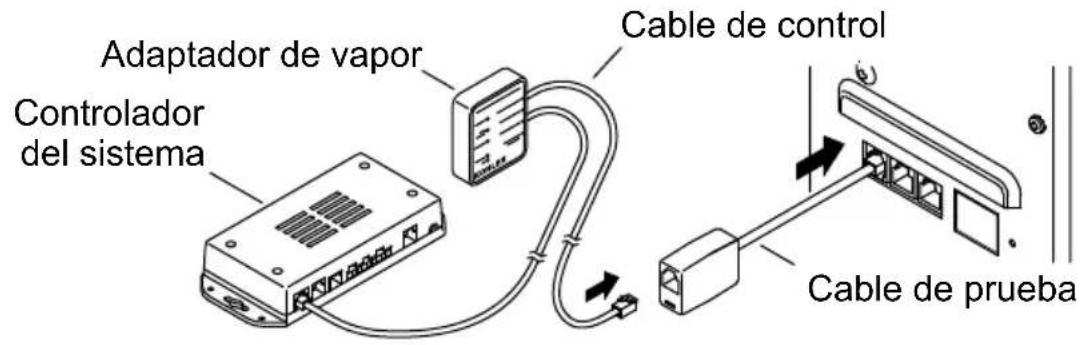

Revise el control digital

Desconecte la varita de prueba del acoplador.
Conecte el cable de control al acoplador.
- Conecte el control digital al cable de control (en instalaciones de adaptor de evapor, conecte el adaptor de vapor y el controlador del sistema).
Active el control digital (o el adaptor de vapor).
Si no escucha el rele hacer contacto: el control digital (o el adaptor de vapor) debe serambiado.
Si escucha el relé hacer contacto: el generator de vapor y el control digital (o el adaptor de vapor) está的功能。

Comunique s con su representante de service

Si todos los componentes mentionados en este kit han sido probados y funciona con correctamente, pero launidad sigue sin funciona, comuniquese con elrepresentante autorizzato de servicios de Kohler Co. para recibir asistencia. Llene la informacion en la?sigaune pagea antes de communicatescon elrepresentante de serviceo.

Propietario:
Teléfono durante el día:
E-mail:
Dirección:
Ciudad: Estado: Córdigo postal:

ES

Plomero/instalador:
Teléfono durante el día:
E-mail:
Dirección:
Ciudad: Estado: Córdigo postal:

De lasuma lista elija EL generator de vape y EL control con los que está teniendo problemas:

Generador de vape:
K-32324 K-32327 K-3	2332 K-32334
K-32325 K-32328 K-3	2333 K-32335
K-32326 K-32329

Control:
K-5548 K-5549 K-5557 K-5558

Número de series:

Código de Fecha:

¿Se tratate de una instalación ahora? (Encierre en un círculo la respuesta correcta.) Sí / No

Launidad funciona bien aproximadamente de: __/___a __/___.
