Fast-Response K-1698 - Nettoyeur à vapeur KOHLER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Nettoyeur à vapeur KOHLER Fast-Response K-1698
Type d'appareil	Nettoyeur à vapeur
Pression de vapeur	Non spécifiée
Capacité du réservoir	Non spécifiée
Temps de chauffe	Non spécifié
Accessoires inclus	Non spécifiés
Utilisation	Idéal pour le nettoyage de surfaces dures et textiles
Maintenance	Vérifier régulièrement le réservoir d'eau et nettoyer les buses
Réparation	Consulter le service après-vente KOHLER pour les pièces de rechange
Sécurité	Utiliser uniquement sur des surfaces appropriées et éviter le contact direct avec la peau
Informations générales	Vérifier la compatibilité avec les surfaces avant utilisation

FOIRE AUX QUESTIONS - Fast-Response K-1698 KOHLER

Comment puis-je remplir le réservoir d'eau du nettoyeur à vapeur KOHLER Fast-Response K-1698 ?

Pour remplir le réservoir, débranchez l'appareil, retirez le réservoir d'eau et ouvrez le couvercle. Remplissez-le avec de l'eau distillée jusqu'à la ligne de remplissage maximum, puis replacez le réservoir sur l'appareil.

Pourquoi le nettoyeur à vapeur ne produit-il pas de vapeur ?

Vérifiez que le réservoir d'eau est plein et correctement installé. Assurez-vous également que l'appareil est branché et que le voyant de chauffe est allumé. Si le problème persiste, il peut y avoir un problème avec l'élément chauffant.

Quelle est la durée de chauffe du nettoyeur à vapeur KOHLER Fast-Response K-1698 ?

Le nettoyeur à vapeur KOHLER Fast-Response K-1698 chauffe l'eau en environ 30 secondes, selon la température ambiante et le niveau d'eau dans le réservoir.

Comment nettoyer l'appareil après utilisation ?

Laissez l'appareil refroidir complètement. Videz le réservoir d'eau, nettoyez les accessoires avec un chiffon humide et rangez-les dans un endroit sec. Ne pas immerger l'appareil dans l'eau.

Que faire si le nettoyeur à vapeur fuit ?

Vérifiez que le réservoir d'eau est correctement installé et que le couvercle est bien fermé. Si le problème persiste, inspectez les joints et les tuyaux pour détecter d'éventuelles fissures ou dommages.

Puis-je utiliser du vinaigre ou d'autres produits chimiques dans le nettoyeur à vapeur ?

Il est recommandé d'utiliser uniquement de l'eau distillée pour éviter d'endommager l'appareil. L'utilisation de vinaigre ou d'autres produits chimiques peut provoquer des obstructions ou des dommages internes.

Comment puis-je remplacer les accessoires du nettoyeur à vapeur ?

Pour remplacer les accessoires, retirez l'accessoire usé en le dévissant ou en le tirant. Fixez le nouvel accessoire en le vissant ou en l'enclenchant fermement en place.

Le nettoyeur à vapeur KOHLER Fast-Response K-1698 est-il garanti ?

Oui, le nettoyeur à vapeur est généralement couvert par une garantie limitée. Vérifiez le manuel d'utilisation pour les détails spécifiques concernant la durée et les conditions de la garantie.

Comment contacter le service client de KOHLER pour des problèmes techniques ?

Vous pouvez contacter le service client de KOHLER via leur site web officiel, par téléphone ou par email. Les coordonnées sont disponibles dans le manuel d'utilisation.

MODE D'EMPLOI Fast-Response K-1698 KOHLER

Français, page "Français-1"

Guide d'installation

Kit de contrôle de vapeur

Outils et matériels

Percer un trou avec une mèche de 1-1/4" & 2-1/2" (faire correspondre la mèche au matériau du mur)

Ruban d'étanchéité

Mastic d'étanchéité à la silicone

Clé à douilles avec 1 douille

Mamelons de tuyau

Avant de commencer

IMPORTANT! Desprécautionsdebasedevraienttoujoursêtreobservéeslorsdel'utilisationdecette unité.

AVERTISSEMENT: Risquede blessures corporelles. Ne pas installer l'interface utilisateur de contrôle de vapeur hors de l'enceinte à vapeur. L'interface utilisateur doit être installée dans l'enceinte pour permettre aux capteurs de régler la température et commander le débit de la vapeur.

DANGER: Risqued'électrocution. Débrancher au disjoncteur principal avant de procéder à ces étapes d'installation.

AVERTISSEMENT: Risquede blessures corporelles. Si vous vous sentez mal à l'aise lors du bain, éteindre l'unité. Se rafraîchir avec la douche, ouvrir la porte, ou sortir de l'unité.

AVERTISSEMENT: Risqued'allergie. Avant d'ajouter des huiles, thérapies aromatiques, ou produits de soin de la peau à l'aromathérapie, s'assurer que ces produits n'entraîne aucune réaction allergique à l'utilisateur.

AVERTISSEMENT: Risquede blessures corporelles. Ce bain de vapeur n'est pas conseillé aux femmes enceintes, aux personnes souffrant de maladies cardiaques, d'hypertension, de problèmes de circulation, ou sous l'emprise d'alcool, de drogues ou sous traitement médical. Le bain de vapeur peut infliger de la fatigue au corps, de même façon que tout bain chaud, douche, ou sauna.

AVERTISSEMENT: Risquede blessures corporelles. NEPAS consommer de boissons alcoolisées ou de médicaments/drogues avant ou pendant l'utilisation du bain de vapeur. L'alcool et les drogues peuvent affecter les facultés mentales et inhiber certaines fonctions corporelles telles que le battement de coeur et la respiration, entraînant des effets potentiellement dangereux.

AVERTISSEMENT: Risquede blessureaux enfants. Ne pas permettre aux enfants d'utiliser l'unité sans surveillance à tout moment. Le générateur de vapeur n'est pas conçu pour les enfants.

AVIS: N'utiliser cette unité que pour l'usage destiné tel qu'indiqué dans ce manuel. NE PAS utiliser des dispositifs de fixation non recommandés par la Kohler Co.

Avant de commencer (cont.)

□ Inspector le produit pour s'assurer de l'absence de tout dommage. Contacter le service d'assistance à la clientèle de KOHLER en utilisant l'information fournie à l'arrière de ce guide.
□ Respecter tous les codes de plomberie et électriques locaux. Tout le travail électrique doit être réalisé par un électricien qualifié.
□ Débrancher avant d'effectuer toute connexion électrique.
Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.

Examiner la disposition

AVERTISSEMENT: Risquede blessures corporelles. Ne pas installer l'interface utilisateur de contrôle de vapeur hors de l'enceinte à vapeur. L'interface utilisateur doit être installée dans l'enceinte pour permettre aux capteurs de régler la température et commander le débit de la vapeur.

AVERTISSEMENT: Risquedebrûlures. Ne pas localiser la tête de vapeur près d'un siège ou banc, car elle est chaude durant l'opération et pourrait brûler l'utilisateur.

AVIS: Il est recommandé de localiser le kit de contrôle et la tête de vapeur sur le même mur que les contrôles de plomberie. Pour une performance optimum, ne pas localiser le kit de contrôle directement sur la tête de vapeur. Localiser la tête de vapeur à 6" (15,2 cm) au-dessus du sol et un minimum de 4-1/2" (11,4 cm) du seuil. La tête de vapeur devrait toujours être localisée aussi loin que l'aire de repos que possible.

Examiner la disposition déterminée au cours de l'installation du générateur de vapeur. Consulter le guide d'installation du générateur de vapeur pour obtenir de l'information supplémentaire.

Examiner la disposition (cont.)

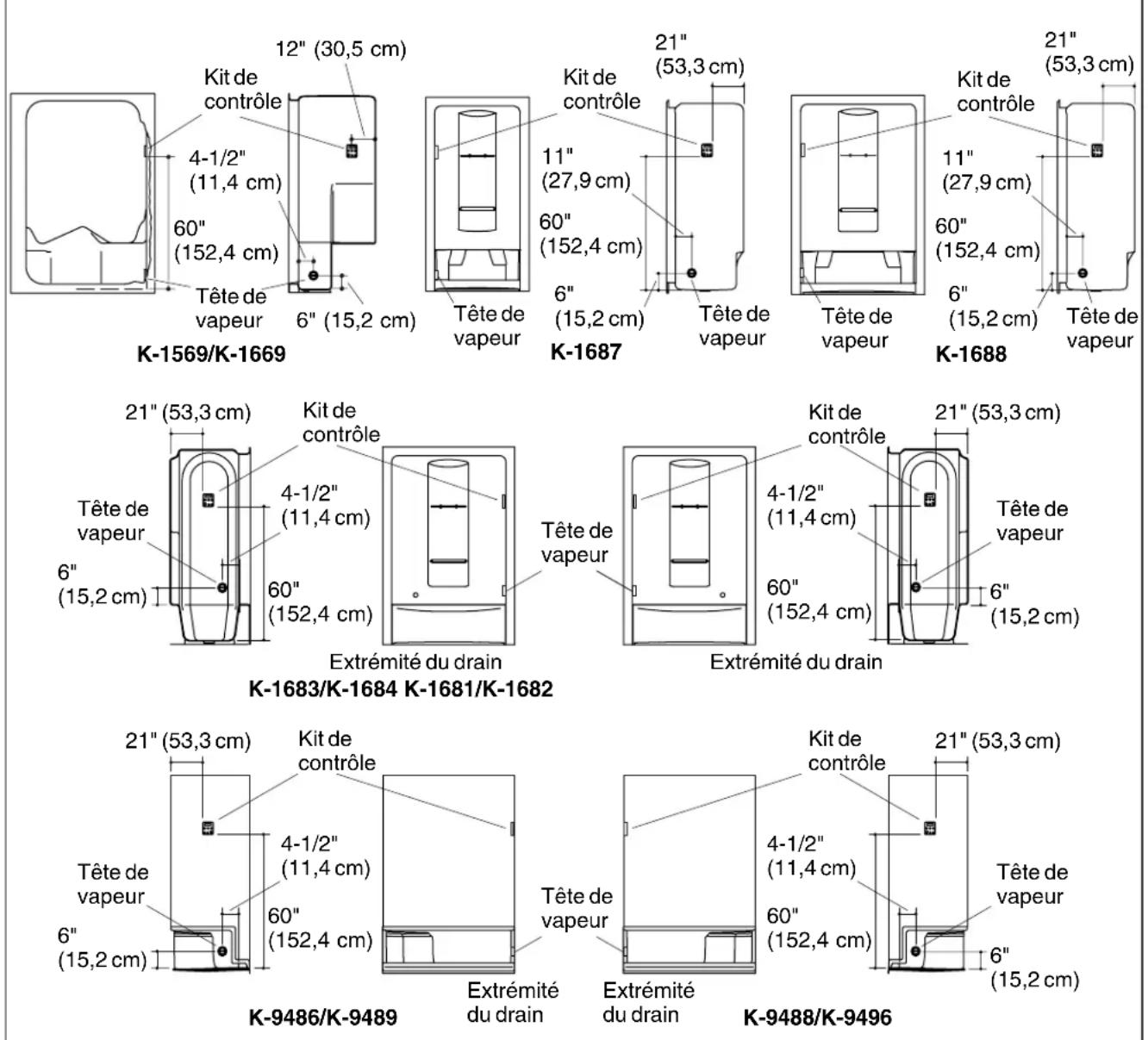

Modules - Tête de vapeur unique

☐ Identifier le numéro de modèle du module de douche dans l'illustration. Si nécessaire, consulter le guide du propriétaire du module de douche pour vérifier le numéro de modèle. Si les dimensions du modèle particulier ne sont pas illustrées, se référer à la portion "Applications de douche customisée" de la section "Préparer le site".
- Déterminer l'emplacement du kit de contrôle et la tête de vapeur basé sur les dimensions de raccordement illustrées. Les dimensions fournies dans le plan du raccordement sont cruciales pour une bonne installation.
- Installer l'interface utilisateur de commande de vapeur à l'intérieur de l'enceinte à vapeur.
□ Localiser le kit de contrôle et la tête de vapeur dans l'emplacement indiqué. Toutes les mesures sont de l'intérieur du module.

Applications de douche customisée

• Installer l'interface utilisateur de commande de vapeur à l'intérieur de l'enceinte à vapeur.
  □ La tête de vapeur doit être placée à 6" (15,2 cm) au-dessus du sol de la douche et à un minimum de 4-1/2"(11,4 cm) au-dessus du seuil.
  □ S'assurer que le dégagement entre le conduit de vapeur et toute surface alentour.

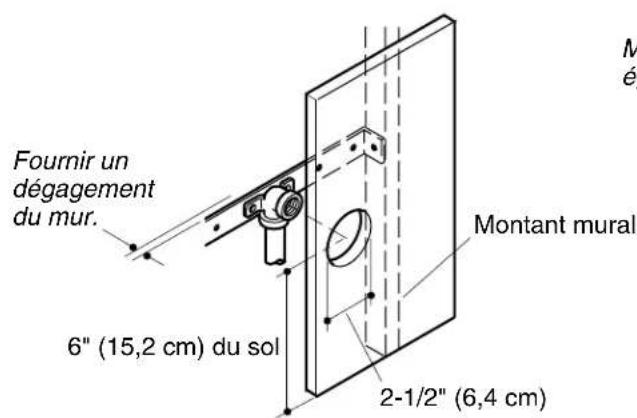

Fournir un dégagement du mur. 6" (15,2 cm) du sol 2-1/2" (6,4 cm) Montant mural

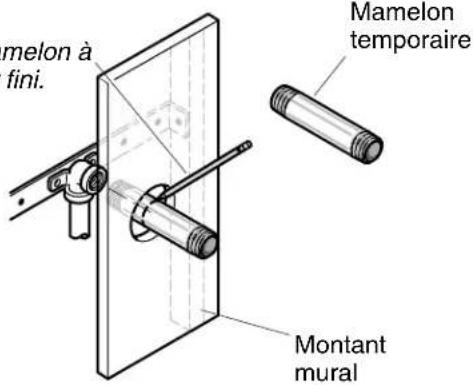

Marquer le mamelon à égalité du mur fini.

melon à fini. Mamelon temporaire Montant mural

1. Préparer le site

REMARQUE: Cette section continue l'installation tel que décrit dans les instructions d'installation du générateur de vapeur. Se reporter au guide d'instructions d'installation du générateur de vapeur pour obtenir de l'information supplémentaire si nécessaire.

REMARQUE: Si deux têtes de vapeur sont nécessaires, s'assurer qu'il y ait un espace de 12-1/2" (31,8 cm) au moins entre le centre de chaque trou. Les têtes de vapeur ne doivent pas être situées dans le même emplacement.

□ Installer le matériau du mur fini.
□ Marquer le mamelon de tuyau temporaire à l'emplacement de la surface du mur fini.
□ Retirer le mamelon de tuyau temporaire du coude.
□ Percer ou découper un trou de 2-1/2"(6,4 cm) centré autour du coude dans le mur.

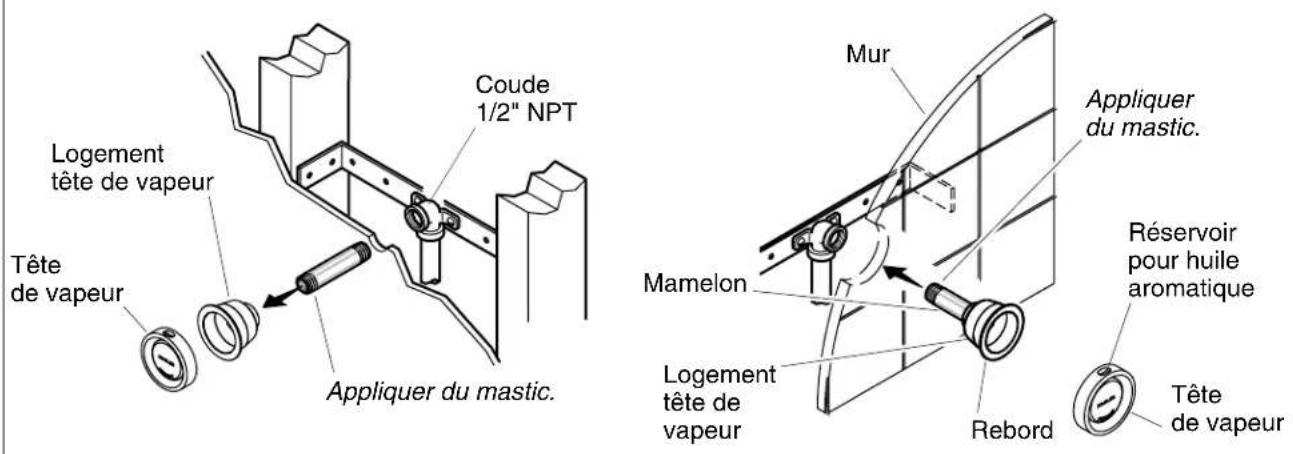

2. Installer la (les) tête(s) de vapeur

AVIS: Ne pas obstruer la tête de vapeur avec des valves d'arrêt, bouchons ou capuchons.

□ Soustraire 1-1/4" (3,2 cm) de la longueur marquée pour déterminer la taille appropriée du mamelon.
□ Choisir une longueur de mamelon comprise dans 1/8" de la taille de mamelon appropriée.
□ Appliquer un mastic d'étanchéité pour filets sur les filets situés sur un côté du mamelon et enfiler ce côté dans le boîtier de la tête de vapeur jusqu'à obtenir un bon serrage à la main.
□ Appliquer du mastic d'étanchéité pour filets aux filets situés sur l'autre extrémité du mamelon.
- Placer le joint d'étanchéité autour du boîtier de la tête de vapeur de manière à ce qu'il se trouve entre le mur fini et la bride du logement de la tête de vapeur.
□ Utiliser une douille de 1" pour enfiler l'ensemble du boîtier de la tête de vapeur dans le coude situé dans le mur.
S'assurer que le joint d'étanchéité est comprimé et qu'un bon joint a été obtenu autour des bords du logement de la tête de vapeur.
□ Utiliser un mastic d'étanchéité approprié pour obtenir un joint étanche à l'eau si nécessaire.
□ Appuyer sur l'ensemble de la tête de vapeur pour l'enfoncer dans le logement de la tête de vapeur avec le puits d'aromathérapie placé sur le dessus de la tête de vapeur.

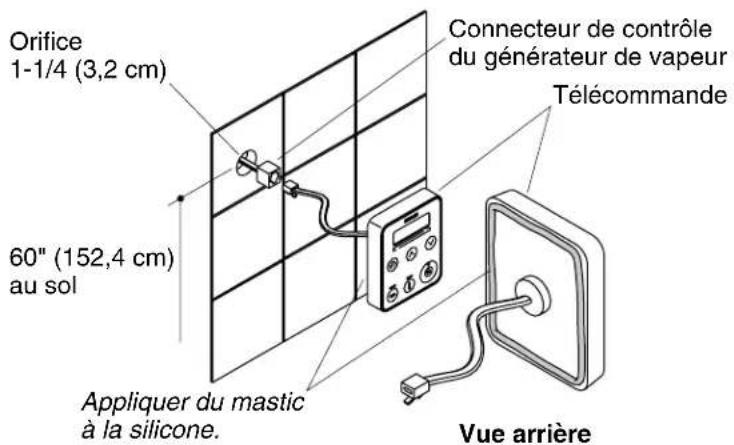

Orifice 1-1/4 (3,2 cm) 60" (152,4 cm) au sol Appliquer du mastic à la silicone. Connecteur de contrôle du générateur de vapeur Télécommande Vue arrière

Appliquer du mastic à la silicone.

3. Installer le contrôle de vapeur

AVERTISSEMENT: Risquede blessures corporelles. Ne pas installer l'interface utilisateur de contrôle de vapeur hors de l'enceinte à vapeur. L'interface utilisateur doit être installée dans l'enceinte pour permettre aux capteurs de régler la température et commander le débit de la vapeur.

□ S'assurer d'avoir coupé le courant au disjoncteur principal avant de procéder.
□ Placer le clavier de contrôle le mur à 60"(152,4 cm) au-dessus du sol.
□ Percer un orifice de 1-1/4"(3,2 cm) de diamètre à l'emplacement choisi.

AVIS: Ne pas pincer, clouer, torsader ou utiliser de force non justifiée lors de la manipulation du connecteur de contrôle et du câble de clavier de contrôle. Tout dommage pourrait résulter en panne du kit de contrôle. Si le clavier de contrôle n'est pas installé immédiatement, protéger le connecteur de contrôle avec du ruban ou autre matériau de protection.

AVIS: Lors de l'installation du kit de contrôle, prévoir de l'espace pour un anneau d'écoulement du câble de contrôle. L'anneau d'écoulement préviendra l'humidité de s'écouler le long du câble de contrôle au générateur de vapeur.

□ Tirer le connecteur de contrôle du générateur de vapeur et à travers l'orifice percé.
□ Brancher avec précaution le connecteur de contrôle du générateur à celui du clavier de contrôle en utilisant le connecteur femelle à double extrémité (fourni).
□ Rebrancher le courant au disjoncteur principal.
□ Ouvrir le robinet et brancher la courant.
□ Tester le clavier de contrôle pour s'assurer du bon fonctionnement. Se référer à la section "Utiliser le clavier de contrôle".

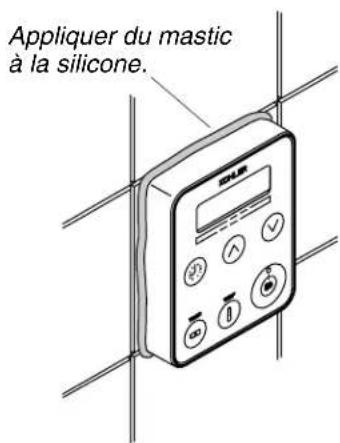

□ Appliquer un boudin de mastic d'étanchéité à la silicone autour du rebord extérieur du clavier de contrôle.
□ Presser le clavier de contrôle fermement contre le mur.
□ Appliquer un boudin de silicone autour du rebord extérieur du clavier de contrôle. Utiliser du ruban pour sécuriser le clavier de contrôle sur le mur pendant que le mastic d'étanchéité sèche.
□ Laisser sécher le mastic pendant au moins 24 heures avant de continuer.

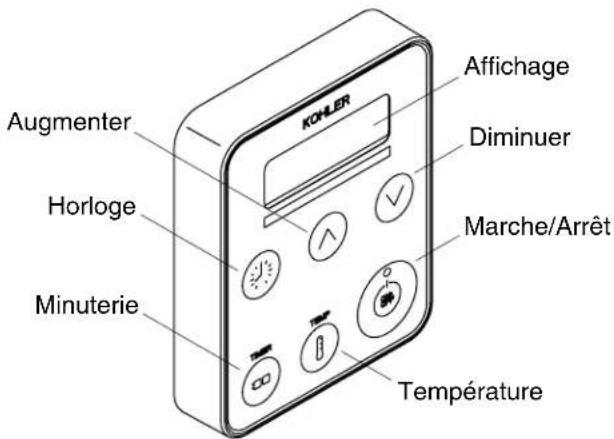

Augmenter Horloge Minuterie KOHLER Affichage Diminuer Marche/Arrêt Température

4. Faire fonctionner le dispositif de commande de vapeur

Opération de commande de vapeur

REMARQUE:L'horloge est toujours affichée à l'écran lorsque la vapeur n'est pas utilisée.

□ Enfoncer le bouton "On/Off" pour démarrer la vapeur.
□ Lorsque le bouton est pressé, la DEL verte sur le bouton "On/Off" s'allume. Elle reste allumée jusqu'à ce que l'appareil soit éteint. L'affichage indique "On" pendant les trois premières minutes de fonctionnement si les réglages ne sont pas modifiés.
□ La température courante est affichée jusqu'à ce que la température ciblée soit atteinte.
□ Enfoncer à nouveau le bouton "On/Off" pour arrêter la vapeur. Le voyant vert du bouton "On/Off" s'éteint et l'écran affiche "Off" pendant cinq secondes, puis retourne à l'horloge.

REMARQUE: Lorsque l'on allume l'unité, la durée d'émission et la température de la vapeur seront basées sur les réglages de l'utilisateur précédent. Les réglages d'une nouvelle unité de contrôle sont de 113° F (45° C) pendant 15 minutes.

Réglage de contrôle de vapeur

REMARQUE: S'assurer que l'unité de contrôle de vapeur est en MARCHE avant de procéder aux réglages suivants.

□ Appuyer sur le bouton de température et le réglage précédent clignote. Pour ajuster le réglage de la vapeur, appuyer sur le bouton pour augmenter ou baisser la température. La température maximum autorisée est de 125° F (52° C). La température minimum d'opération est de 90° F (32° C).

□ Au bout de cinq secondes, le clignotement s'arrête et la température ambiante est affichée pendant qu'elle atteint la température voulue.

□ Appuyer sur le bouton de minuterie et le réglage précédent clignote. Appuyer sur les boutons haut et bas pour ajuster les réglages. Après 5 secondes le clignotement s'arrêtera et l'écran affichera le réglage de minuterie. Si les boutons haut et bas ne sont pas pressés, la minuterie continuera son compte à rebours. Le temps d'opération minimum est de 10 minutes, le temps maximum de 20 minutes.

- Appuyer sur le bouton de l'horloge et l'heure du jour clignote sur l'affichage. Appuyer sur les boutons haut ou bas pour régler l'horloge. Au bout de cinq secondes le clignotement s'arrête et l'heure réglée s'affiche.

- Presser sur le bouton "On/Off" pour arrêter la vapeur et sortir à tout moment. L'écran affiche "Off" pendant cinq secondes, et se met à l'affichage de l'horloge par défaut.

Pour changer la température de degrés Fahrenheit en degrés Celsius, appuyer sur le bouton de température pendant trois secondes et continuer à appuyer.

Faire fonctionner le dispositif de commande de vapeur (cont.)

Nettoyage pression (K-1647 et K-1698 seulement)

AVERTISSEMENT: Risquede blessures corporelles. Demeurer hors de l'espace de douche lorsque la fonction de nettoyage pression est activée.

AVIS: Les utilisateurs seront automatiquement rappelés d'utiliser le nettoyage pression après 600 minutes d'utilisation du générateur de vapeur. L'affichage indique "run" "PCLn". Le générateur de vapeur peut être utilisé trois fois avant de devoir lancer la fonction de nettoyage.

REMARQUE: Lorsque le nettoyage pression est activé, il y aura généralement une décharge d'eau de la tête de vapeur.

REMARQUE: Le cycle de nettoyage doit être complété avant que l'opération normale de vapeur ne s'accomplisse.

Pour activer la fonction de nettoyage sous pression: Appuyer sur le bouton de minuterie, et sur les boutons vers le haut et vers le bas en même temps pendant cinq secondes. L'affichage indique "PCLn", "On", puis compte à rebours le temps de cycle jusqu'à la fin du cycle. Le cycle de nettoyage peut durer environ 45 minutes, il s'arrête ensuite automatiquement.

REMARQUE: Si l'alimentation électrique au générateur de vapeur est interrompue durant le cycle de nettoyage, ce dernier doit être relancer lorsque le courant est restauré.
