Invigoration K-5533 - Nettoyeur à vapeur KOHLER - Notice d'utilisation et mode d'emploi gratuit

Marque	Kohler
Modèle	Invigoration K-5533
Type de produit	Générateur de vapeur (nettoyeur à vapeur)
Alimentation électrique	208-240 V, 50/60 Hz
Puissance maximale	Environ 1500 W (estimation)
Dimensions (L x l x h)	35 x 25 x 18 cm (estimation)
Poids	6 kg (estimation)
Capacité du réservoir d'eau	Non spécifié dans la notice
Fonctions principales	Génération de vapeur pour nettoyage; test intégré du générateur, cordon et commande
Composants inclus	Générateur de vapeur, cordon de commande, commande numérique, kit d'essai (bâtonnet, cordon, coupleur)
Entretien	Nettoyage régulier des dépôts; consulter le manuel pour le détartrage
Sécurité	Disjoncteur dédié requis; arrêt automatique en cas de surchauffe (estimation)
Service client	USA/Canada: 1-800-4KOHLER, Mexique: 001-800-456-4537
Pièces de rechange	Disponibles sur kohler.com/serviceparts
Site web d'entretien	kohler.com/clean
Brevets	kohlercompany.com/patents
Manuel disponible en	Français, Anglais, Espagnol
Garantie	Consulter le service client

FOIRE AUX QUESTIONS - Invigoration K-5533 KOHLER

Comment tester le générateur de vapeur ?

Déconnectez le cordon de commande du générateur, insérez le bâtonnet d'essai dans l'orifice d'entrée. Si le relais clique, le générateur fonctionne. Sinon, contactez le service client.

Que faire si le relais ne clique pas lors du test ?

Si aucun clic n'est entendu dans les 2 minutes après avoir mis sous tension, cela indique une défaillance interne dans le générateur de vapeur. Contactez le service client au 1-800-4KOHLER.

Comment vérifier l'alimentation électrique ?

Assurez-vous que la tension est comprise entre 208 V et 240 V et que le disjoncteur dédié est sur ON. Vérifiez aussi les connexions du cordon de commande.

Que faire si le générateur ne produit pas de vapeur ?

Vérifiez l'arrivée d'eau (ouverte), l'alimentation électrique, et effectuez les tests du kit d'essai. Si tout est ok, contactez un technicien agréé.

Comment nettoyer le générateur de vapeur ?

Suivez les instructions du manuel pour le détartrage régulier. Consultez kohler.com/clean pour des conseils d'entretien.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles sur le site kohler.com/serviceparts.

Comment tester le cordon de commande ?

Déconnectez le cordon de la commande numérique, connectez le coupleur au cordon, insérez le bâtonnet d'essai. Si le relais ne clique pas, le cordon est endommagé et doit être remplacé.

Que faire si la commande numérique ne fonctionne pas ?

Après avoir testé le générateur et le cordon, si la commande numérique n'active pas le relais, elle doit être remplacée. Contactez le service client.

Comment contacter le service client ?

Appelez le 1-800-4KOHLER (USA/Canada) ou le 001-800-456-4537 (Mexique) du lundi au vendredi, de 8 h à 17 h (HNC).

Quelle tension d'alimentation est requise ?

L'appareil nécessite une alimentation de 208 à 240 V, avec un disjoncteur dédié. Vérifiez les spécifications dans le guide d'installation.

MODE D'EMPLOI Invigoration K-5533 KOHLER

Instructions du kit de service

Kit d'essay de générateur de vapeur

Merci d'avoir choses KOHLER

Besoin d'aide? Appeler notre centre de services à la clientèle.

USA/Canada:1-800-4KOHLER (1-800-456-4537) Mexique:001-800-456-4537

Heures d'ouverture: Lundi au vendredi de 8 h à 17 h (HNC)

Langues parlées : Anglais, Espagnol, et des services de traduction sont disponibles.

• Pièces de rechange : kohler.com/serviceparts
• Entretien et nettoyage : kohler.com/clean
• Brevets : kohlercompany.com/patents

Objectif

Utiliser ce kit d'entretien pour tester la fonctionnalité du générateur de vapeur, le cordon de commande et la commande numérique.

Ce kit comprend un bâttonnet d'essay, un cordon d'essay, et un coupleur à deux voies.

1. Inspector l'alimentation électrique et l'arrivée d'eau

Vérifier que la tension vers l'ensemble du générateur de vapeur est comprise entre 208 V et 240 V.
Vérifier que les tailles du fil électrique et du disjoncteur électrique dédié sont correctes au niveau du panneau électrique principal. Vérifier les specifications dans le guide d'installation.
Vérifier que le disjoncteur vers le générateur de vapeur est sur la position « ON » (Marche) au niveau du panneau électrique.

• Réinitialiser l'alimentation électrique en mettant le disjoncteur sur la position OFF (Arrêt) au niveau du panneau électrique.
• Remetre le dispositif sous alimentation électrique.
  □ Inspector toutes les connexions du cordon de commande.
  Vérifier que l'eau est ouverte vers le générateur de vapeur.

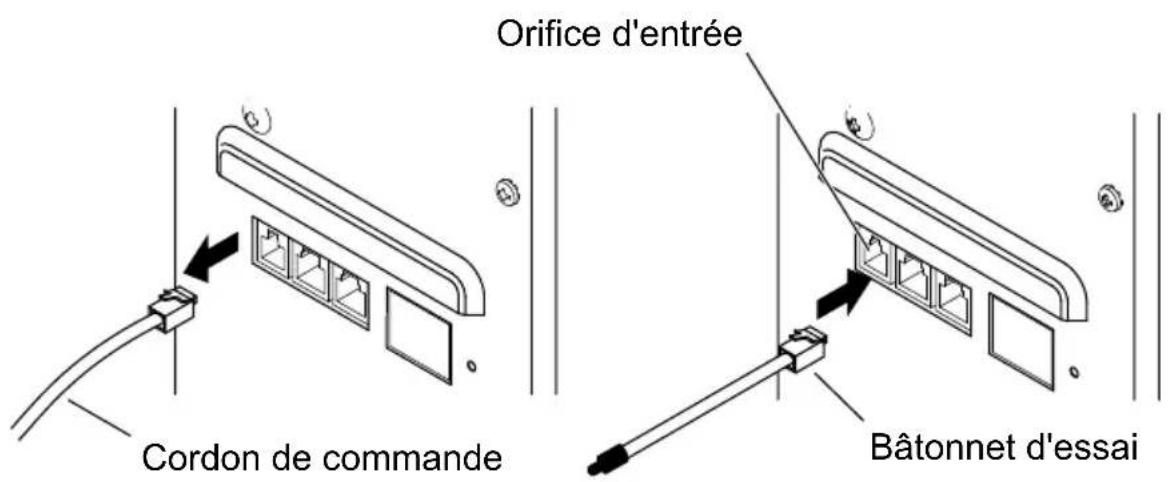

2. Tester le générateur

• Déconnecter le cordon de commande du générateur de vapeur.
  □ Insérer le batonnet d'essay dans l'orifice d'entrée du cordon de commande sur le générateur de vapeur.
  Si le relais n'est pas entendu, cliquer sur Marche en l'espace de 2 minutes : une défaillance interne est presente dans le générateur de vapeur. S'adresser au service à la clientèle.
  Si le relais émet un cli: Le générateur de vapeur fonctionne correctement.
  Retirer le batonnet d'essay et reconnectcer le cordon de commande au généateur de vapeur.
  Faire fonctionner le générateur de vapeur pendant 5 minutes pour vérifier que l'ensemble produit de la vapeur.

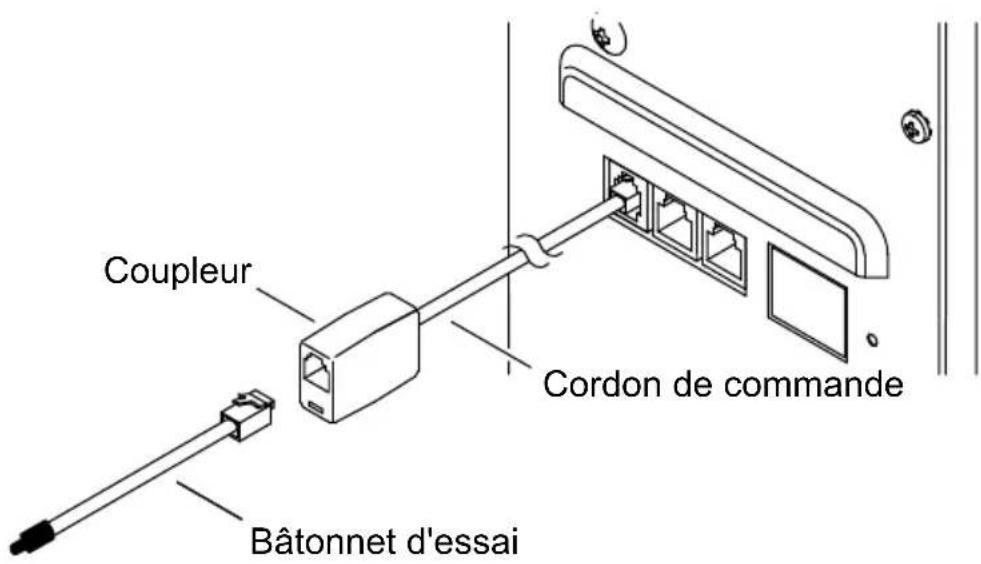

3. Tester le cordon de commande

• Déconnecter le cordon de commande de la commande numérique. Laisser l'autre extrémité du cordon de commande connecté au générateur de vapeur.
• Connecter le coupleur au cordon de commande.
  Insérer le batonnet d'essay dans le coupleur.
  Si le relais n'est pas entendu,clinquer sur Marche en l'espace de 2 minutes:Lacordon de commande est endommagé et doit'être remplaced.
  Si le relais est entendu, cliquer sur Marche en l'espace de 2 minutes: Le générateur de vapeur et le cordon de commande fonctionnent correctement.

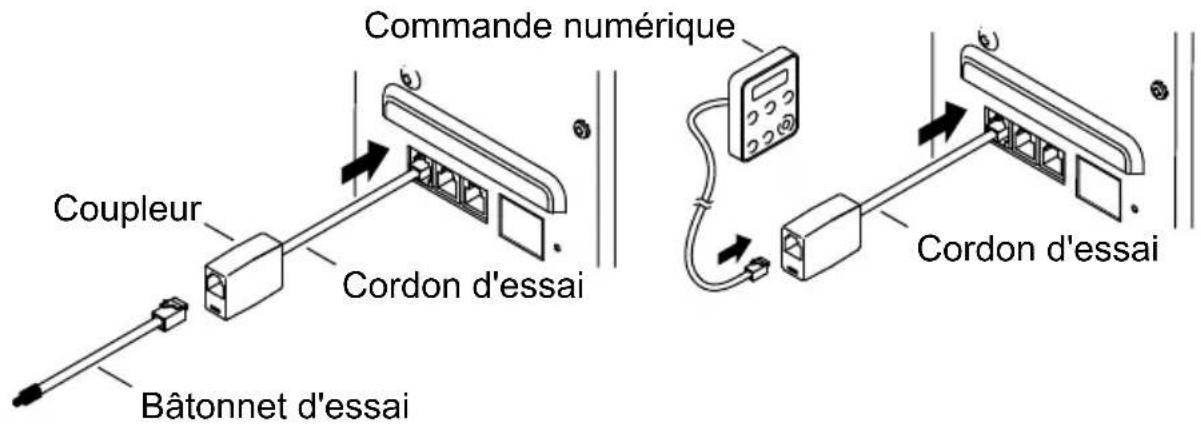

4. Tester la commande numérique

Inspector le cordon d'essay et le coupleur (Kit d'essay)

Couper l'alimentation électrique vers le générateur de vapeur.
Déconnecter le cordon de commande du générateur de vapeur.
- Insérer le cordon d'essay dans l'orifice d'entrée du cordon de commande sur le générateur de vapeur.
- Connecter le coupleur au cordon d'essay.
- Mettre le générateur de vapeur sous tension électrique.
Insérer le batonnet d'essay dans le coupler.
Si le relais n'est pas entendu, cliquer sur Marche en l'espace de 2 minutes: Le kit d'essay doit etre remplace.
Si le relais émet un cli: Le générateur de vapeur, le cordon d'essai et le coupleur fonctionnent correctement.

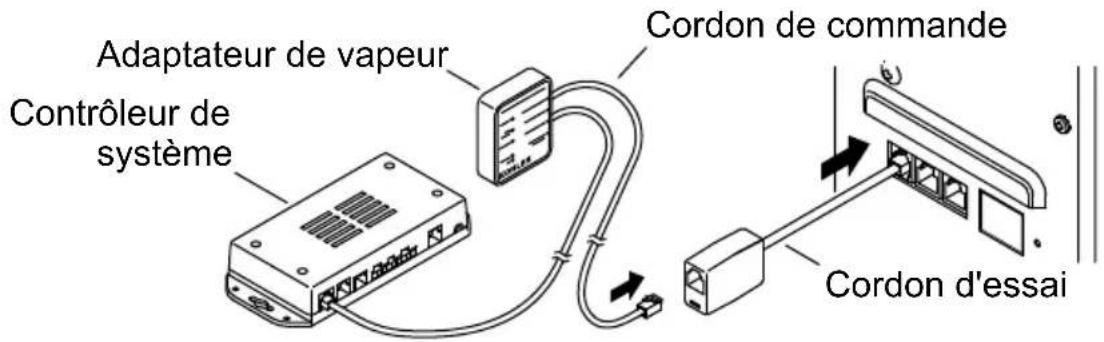

Inspector la commande numérique

Deconnecter le batonnet d'essai du coupleur.
- Connecter le cordon de commande au coupleur.
- Connecter la commande numérique au cordon de commande (pour les installations d'adaptateurs de vapeur, connecter l'adaptateur de vapeur et le contrôleur du système.
- Activer la commande numérique (ou l'adaptateur de vapeur).
Si le relais n'émetaucun clicde mise en marche:La commande numérique (ou l'adaptateur de vapeur) doit'être remplacede.
Si le relais émet un cli: Le générateur de vapeur et la commande numérique (ou l'adaptateur de vapeur) fonctionnent correctement.

S'adresser au technicien préposé à l'entretien

Si tous les composants mentionnés dans ce kit ont ete testes et fonctionnent correctement, mais l'ensemble ne fonctionne always pas, s'adresser au technician préposé à l'entretien autorisé par Kohler Co. pour obtenir de la aide. Fournir les renseignements à la page suivante avant de contacter le technician préposé à l'entretien.

Propriétaire :
Numéro de téléphone le jour :
Courriel :
Adresse :
Ville : Province : Code postal :

Plombier/Installateur :
Numéro de téléphone le jour :
Courriel :
Adresse :
Ville : Province : Code postal :

Encercler LE générateur de vapeur et la commande qui présente des problèmes dans la liste ci-dessous:

Générateur de vapeur :
K-32324 K-32327 K-3	2332 K-32334
K-32325 K-32328 K-3	2333 K-32335
K-32326 K-32329

Commande :
K-5548 K-5549 K-5557 K-5558

Numéro de série :

Code de date :

S'agit-il d'une nouvelle installation? (Encercler.) Oui / Non

L'ensemble fonctionnait correctement environ : du_/au_/
