Type de produit	Urinoir mural
Marque	Kohler
Modèle	Jarves K-5056
Matériau principal	Fonte
Hauteur totale	121,9 cm (48 po)
Largeur	20,3 cm (8 po)
Profondeur	25,4 cm (10 po)
Diamètre de sortie	1-1/2 po (3,81 cm)
Alimentation en eau	À raccorder (soupape de chasse non incluse)
Type d'installation	Murale
Supports muraux	Inclus
Outils recommandés	Clé à molette, tournevis, niveau, ruban à mesurer, ruban d'étanchéité
Normes respectées	ANSI A112.19.1M
Conformité ADA	Oui (selon hauteur de rebord ≤ 43,2 cm)
Utilisation	Sanitaire, public ou résidentiel
Entretien	Nettoyer avec un chiffon doux et un nettoyant non abrasif
Sécurité	Attention aux charges lourdes, porter des gants et lunettes
Pièces détachées	Joints, drains disponibles via distributeurs Kohler
Réparabilité	Pièces standard, réparable

FOIRE AUX QUESTIONS - Jarves K-5056 KOHLER

Quels outils sont nécessaires pour installer l'urinoir Jarves K-5056 ?

Les outils recommandés incluent une clé à molette, un tournevis à lame plate, un niveau, un ruban à mesurer, un ruban d'étanchéité pour filets, et des lunettes de protection. En plus, vous pouvez avoir besoin d'un outil à découper.

L'urinoir Jarves K-5056 est-il conforme aux normes ADA ?

Oui, l'urinoir est conforme aux exigences de l'ADA lorsque le rebord n'est pas à plus de 17 po (43,2 cm) du plancher fini.

Quelle est la hauteur totale de l'urinoir Jarves K-5056 ?

La hauteur totale (dimension A) est de 48 po (121,9 cm).

Comment éviter les fuites après installation ?

Assurez-vous d'utiliser du ruban d'étanchéité sur les filets de tuyauterie, et vérifiez toutes les connexions après avoir ouvert l'eau. Actionnez la chasse et inspectez.

Quel type de chasse est recommandé pour cet urinoir ?

Une soupape de chasse est nécessaire, mais elle n'est pas incluse avec l'urinoir. Suivez les instructions du fabricant pour l'installation.

Puis-je installer cet urinoir sur un mur sans support supplémentaire ?

L'urinoir en fonte est très lourd. Il est recommandé d'installer une ossature d'appui au besoin et d'utiliser les supports muraux fournis.

Quelles sont les dimensions de raccordement pour l'eau ?

Le raccordement d'eau se fait via un taraud de 1/2 po N.P.T. La sortie de drain est de 1-1/2 po.

Comment nettoyer l'urinoir Jarves K-5056 ?

Utilisez un nettoyant non abrasif et un chiffon doux. Évitez les produits chimiques agressifs qui pourraient endommager la fonte.

Où trouver des pièces de rechange ?

Les pièces de rechange standard (drains, joints) sont disponibles auprès de distributeurs Kohler ou en ligne. Contactez le service client pour des pièces spécifiques.

Quelles sont les précautions de sécurité lors de l'installation ?

Portez des lunettes de protection et des gants. L'urinoir est lourd, utilisez un équipement de levage approprié pour éviter les blessures.

MODE D'EMPLOI Jarves K-5056 KOHLER

Français, page "Français-1"

Guide d'Installation

Urinoir

Outils et matériaux

Lunettes de protection

Ruban à mesurer

Clé à molette

Tournevis à lame plate

Crayon

Niveaux

Ruban d'étanchéité pour filets

En plus :

- Outil à découper

Merci d'avoir opté pour les produits de la Société Kohler

Nous apprécions votre engagement envers la qualité de Kohler. Veuillez lire attentivement ce guide avant de commencer l'installation. En cas de problèmes d'installation ou de fonctionnement, n'hésitez pas à nous contacter. Nos numéros de téléphone et site web sont contenues au plat verso. Merci encore d'avoir choisi des produits Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Se reporter aux codes locaux en vigueur et aux directives du fabricant pour les exigences de la soupape de chasse.
□ Examiner soigneusement le nouvel urinoir pour déceler tout dommage.

ATTENTION : Risque de blessures ou d'endommagement du produit. Les urinoirs en fonte sont très lourds. Utilisez l'équipement de sécurité nécessaire pour l'installation de ce produit.

□ Les dimensions de l'urinoir sont nominales et conformes aux tolérances données par la norme ANSI A112.19.1M.

Avant de commencer (cont.)

□ Il se peut que la préparation du site nécessite d'outils additionnels.

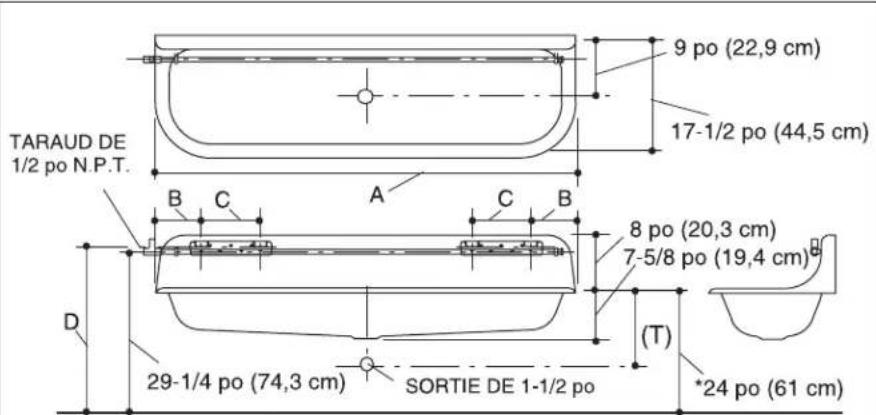

TARAUD DE 1/2 po N.P.T. 9 po (22,9 cm) 17-1/2 po (44,5 cm) 8 po (20,3 cm) 7-5/8 po (19,4 cm) 29-1/4 po (74,3 cm) SORTIE DE 1-1/2 po *24 po (61 cm)

Les dimensions ci-dessus demeurent les mêmes pour les quatre modèles.

Numéro de modèle	Dimensions du produit
	A	B	C	D
K-5055	36 po (91,4 cm)	6-1/2 po (16,5 cm)	7-1/2 po (19,1 cm)	31 po (78,7 cm)
K-5056	48 po (121,9 cm)	8 po (20,3 cm)	10 po (25,4 cm)	30-1/2 po (77,5 cm)
K-5057	60 po (152,4 cm)	8 po (20,3 cm)	10 po (25,4 cm)	30-1/2 po (77,5 cm)
K-5058	72 po (182,9 cm)	8 po (20,3 cm)	10 po (25,4 cm)	30-1/2 po (77,5 cm)

Dimensions du diagramme de raccordement

• *L'urinoir est conforme aux exigences de l'ADA lorsque le rebord n'est pas à plus de 17 po (43,2 cm) du plancher fini.
• (T) Le drain est d'ordinaire 11-7/8 po (30,2 cm).

1. Préparation

□ Fermer l'arrivée d'eau.
□ Installer ou déplacer les robinets d'arrêt et de renvoi au besoin, selon le diagramme de raccordement.
□ Installer le robinet d'arrêt.
□ Installer une ossature d'appui au besoin.

2. Installer l'urinoir

□ Installer les supports muraux selon le diagramme de raccordement.
□ Rosacer du ruban d'échantéité sur le filets de la tuyauterie, puis installer le collet femelle sur la tuyauterie d'évacuation.
□ Placer la bague d'échantéité sur le collet femelle avec la surface conique orientée loin du collet.

Installer l'urinoir (cont.)

ATTENTION : Risque de blessures ou d'endommagement du produit. Les urinoirs en fonte sont très lourds. Utilisez l'équipement de sécurité nécessaire pour l'installation de ce produit.

□ Accrocher soigneusement l'urinoir aux supports muraux.
□ Installer le drain et les tuyaux de chasse (non inclus) à l'urinoir, selon la notice du fabricant.

3. Compléter l'installation

□ Assembler la soupape de chasse conformément à la notice du fabricant.
□ Raccorder les tuyax d'arrivée d'eau et les tuyaux de renvoi.
□ Ouvrir l'arrivée d'eau.
□ Actionner la chasse et vérifier s'il y a des fuites.
□ Réparer au besoin.
