| Tipo de producto | Urinario mural |
| Marca | Kohler |
| Modelo | Jarves K-5056 |
| Material principal | Hierro fundido |
| Altura total | 121,9 cm (48 pulg) |
| Ancho | 20,3 cm (8 pulg) |
| Profundidad | 25,4 cm (10 pulg) |
| Diámetro de salida | 1-1/2 pulg (3,81 cm) |
| Suministro de agua | Para conectar (válvula de descarga no incluida) |
| Tipo de instalación | Mural |
| Soportes de pared | Incluidos |
| Herramientas recomendadas | Llave ajustable, destornillador, nivel, cinta métrica, cinta selladora |
| Normas cumplidas | ANSI A112.19.1M |
| Cumplimiento ADA | Sí (según altura del borde ≤ 43,2 cm) |
| Uso | Sanitario, público o residencial |
| Mantenimiento | Limpiar con un paño suave y un limpiador no abrasivo |
| Seguridad | Cuidado con cargas pesadas, usar guantes y gafas |
| Piezas de repuesto | Juntas, desagües disponibles a través de distribuidores Kohler |
| Reparabilidad | Piezas estándar, reparable |
Preguntas frecuentes - Jarves K-5056 KOHLER
Preguntas de los usuarios sobre Jarves K-5056 KOHLER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Baño en formato PDF gratis! Encuentra tus instrucciones Jarves K-5056 - KOHLER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Jarves K-5056 de la marca KOHLER.
MANUAL DE USUARIO Jarves K-5056 KOHLER
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Español, página "Español-1"
1020644-2-A
THE BOLD LOOK OF KOHLER®
Tools and Materials
Safety Glasses
Tape
Measure
Adjustable Wrench
Screwdriver
Pencil
Levels
Sealant Tape
Plus:
Herramientas y materiales
Anteojos de seguridad
Cinta
métrica
Llave
ajustable
Destornillador
Lápiz
Niveles
Sellador
para roscas
Adicionalmente:
- Herramientas para cortar orificios
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome unos minutos para leer este manual, antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la solapa posterior. Gracias nuevamente por escoger a Kohler.
Antes de Comenzar
□ Cumpla con todos los códigos locales de plomería y de construcción.
- Consulte los códigos locales y las instrucciones del fabricante para los requerimientos de la válvula de descarga.
□ Revise con cuidado el urinario nuevo para determinar si hay daños.
PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Los urinarios de hierro fundido son muy pesados. Utilice el equipo de seguridad apropiado al instalar estos productos.
□ Las dimensiones de los accesorios son nominales y cumplen con las tolerancias establecidas por las normas A112.19.1M del ANSI.
Antes de Comenzar (cont.)
□ La preparación del sitio puede requerir herramientas adicionales.
Las dimensiones elencadas arriba son las mismas para los cuatro modelos.
| Número de modelo | Dimensiones del producto | |||
| A | B | C | D | |
| K-5055 | 36" (91,4cm) | 6-1/2" (16,5cm) | 7-1/2" (19,1cm) | 31" (78,7cm) |
| K-5056 | 48" (121,9cm) | 8" (20,3cm) | 10" (25,4cm) | 30-1/2" (77,5cm) |
| K-5057 | 60" (152,4cm) | 8" (20,3cm) | 10" (25,4cm) | 30-1/2" (77,5cm) |
| K-5058 | 72" (182,9cm) | 8" (20,3cm) | 10" (25,4cm) | 30-1/2" (77,5cm) |

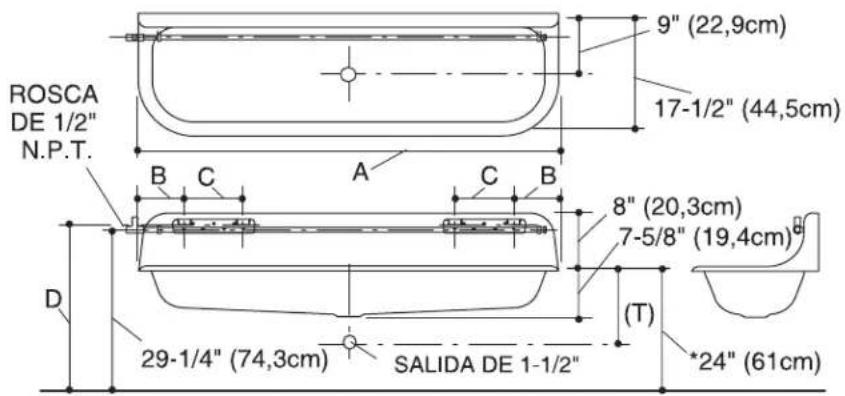

Dimensiones del diagrama de instalación
- *Si la distancia entre el borde y el piso acabado es menor de 17" (43,2cm), el urinario cumple con los requisitos de la ADA.
• (T) El drenaje es generalmente de 11-7/8" (30,2cm).
1. Preparación
□ Cierre el suministro de agua.
□ Instale o reubique el tubo de suministro y de desagüe de ser necesario, para cumplir con las dimensiones del diagrama de instalación.
□ Instale la llave de paso.
□ Instale la estructura de soporte necesaria.
2. Instale el urinario
□ Instale el soporte tal como se ilustra en el diagrama de instalación.
□ Aplique cinta para rosca a la tubería e instale el collarín hembra a la tubería del desagüe.
Instale el urinario (cont.)
Coloque el empaque sobre el collarín hembra, con la superficie cónica orientada lejos del collarín.
PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Los urinarios de hierro fundido son muy pesados. Utilice el equipo de seguridad apropiado al instalar estos productos.
- Con cuidado, coloque el urinario sobre los soportes murales. - Monte la rejilla de evacuación y la tubería de desagüe (no incluida) al urinario, de acuerdo a las instrucciones del fabricante.
3. Complete la instalación
□ Instale la válvula de descarga según las instrucciones del fabricante.
□ Conecte el suministro de agua y complete las conexiones del desagüe.
□ Abra el suministro de agua.
□ Descargue el sistema y revise toda la instalación para verificar que no haya fugas.
□ Repare de ser necesario.
1020644-2-A
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
THE BOLD LOOK
OF KOHLER
©2003 Kohler Co.
1020644-2-A
