Caractéristiques techniques	Toilette KOHLER Bardon K-32590, design moderne, cuvette allongée, système de chasse d'eau efficace.
Dimensions	Dimensions standard adaptées à la plupart des salles de bain.
Matériaux	Céramique de haute qualité, finition émaillée pour un entretien facile.
Utilisation	Conçue pour un usage domestique, facile à installer et à utiliser.
Maintenance et réparation	Facilité d'accès aux composants internes pour un entretien simplifié.
Sécurité	Conforme aux normes de sécurité en vigueur, design sans danger pour les utilisateurs.
Informations générales	Garantie limitée du fabricant, disponibilité des pièces de rechange.

FOIRE AUX QUESTIONS - Bardon K-32590 KOHLER

Comment installer la toilette KOHLER Bardon K-32590 ?

Pour installer la toilette, commencez par couper l'eau et retirer l'ancienne toilette. Positionnez le nouveau joint sur le sol, placez la toilette en alignant les boulons avec les trous, puis serrez les boulons. Raccordez l'eau et vérifiez les fuites.

Que faire si la toilette fuit ?

Vérifiez d'abord les connexions d'eau et le joint entre la toilette et le sol. Si cela ne résout pas le problème, inspectez le réservoir pour des fissures ou remplacez le joint de chasse d'eau si nécessaire.

Comment déboucher la toilette KOHLER Bardon K-32590 ?

Utilisez un déboucheur ou une ventouse pour enlever le bouchon. Si cela ne fonctionne pas, envisagez d'utiliser un furet de plomberie ou appelez un professionnel.

Comment nettoyer la toilette ?

Utilisez un nettoyant pour toilettes non abrasif et une brosse pour frotter l'intérieur de la cuvette. Pour l'extérieur, un chiffon doux et un nettoyant multi-surface sont recommandés.

Quelle est la consommation d'eau de la toilette KOHLER Bardon K-32590 ?

La toilette KOHLER Bardon K-32590 a une consommation d'eau de 4,8 litres par chasse, ce qui en fait un choix efficace pour économiser de l'eau.

Comment ajuster la hauteur de la cuvette ?

La hauteur de la cuvette est fixe, mais vous pouvez ajuster la hauteur du siège en utilisant des supports de siège réglables. Consultez le manuel d'installation pour des instructions spécifiques.

Où trouver des pièces de rechange pour la toilette KOHLER Bardon K-32590 ?

Les pièces de rechange peuvent être trouvées sur le site officiel de KOHLER ou chez des détaillants spécialisés en plomberie. Assurez-vous de vérifier le numéro de modèle lors de la commande.

MODE D'EMPLOI Bardon K-32590 KOHLER

Noter le numéro de modèle:

Instructions d'installation

Urinoir sans contact

Merci d'avoir choisi KOHLER

Besoin d'aide? Appeler notre centre de services à la clientèle.

• USA/Canada : 1-800-4KOHLER (1-800-456-4537) Mexique : 001-800-456-4537
Heures d'ouverture : Lundi au vendredi de 8 h à 17 h (HNC)
Langues parlées : Anglais, Espagnol, et des services de traduction sont disponibles.
- Pièces de rechange : kohler.com/serviceparts
- Entretien et nettoyage : kohler.com/clean
• Brevets : kohlercompany.com/patents

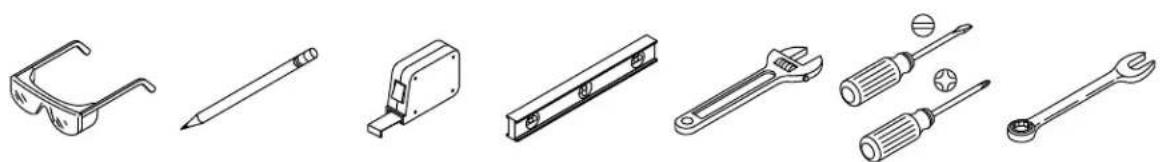

Outils et matériel

Douille de 1/4 po Ruban d'étanchéité pour filets

Plus :

• Outils et matériaux de menuiserie classiques
• Equipement de découpe de trous
• Vis appropriées
• Piles AA (4)

ATTENTION : Risque de blessures. Manipuler ce produit avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.

REMARQUE : Les dimensions de raccordement restent les mêmes lors de l'utilisation du raccord d'orifice de sortie optionnel de 3 po.

Déballer et inspecter le produit pour détecter tout dommage. Remettre le produit dans le carton jusqu'à l'installation.

Le produit en question pourrait être différent de celui qui est illustré. La procédure d'installation reste la même.

Les dimensions de l'appareil sanitaire sont nominales et conformes aux tolérances indiquées dans la norme ASME A112.19.2/CSA B45.1.

Conforme aux normes ADA lorsque le rebord n'est pas monté à plus de 17 po (432 mm) du plancher fini

Respecter tous les codes de plomberie et du bâtiment locaux.

Couper les alimentations en eau.

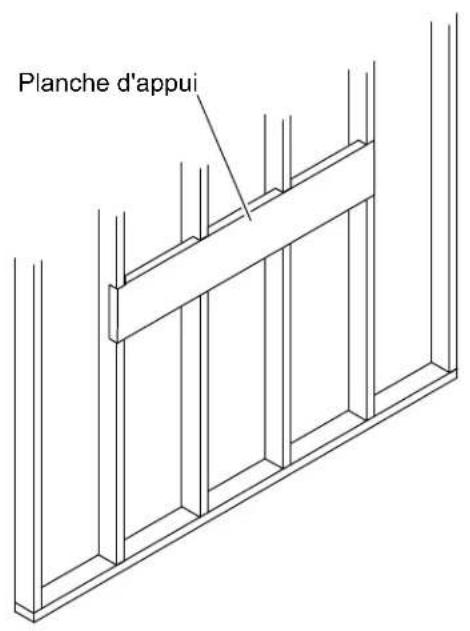

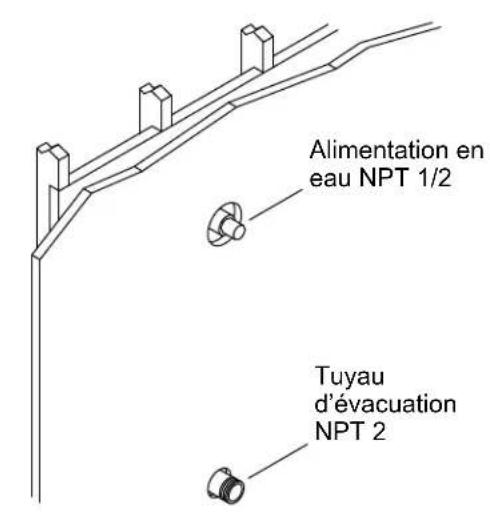

Planche d'appui

Alimentation en eau NPT 1/2 Tuyau d'évacuation NPT 2

□ Installer une planche d'appui pour un support supplémentaire, au besoin. Vérifier que l'avant de la planche d'appui est installé à ras des montants.
□ Installer un tuyau d'évacuation NPT 2 conformément à la fiche relative à la plomberie brute.
☐ Installer un orifice d'entrée d'alimentation en eau NPT 1/2 conformément à la fiche relative à la plomberie brute.
□ Installer la vanne d'arrêt.

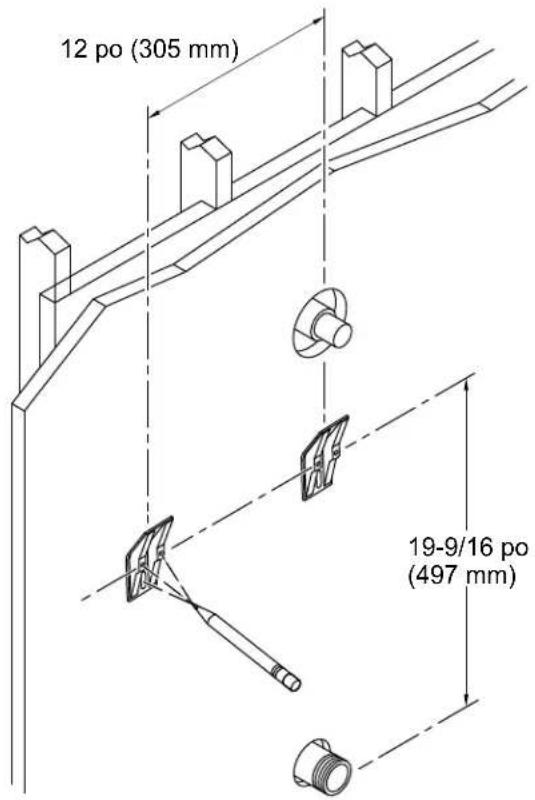

2. Installer les étriers muraux

12 po (305 mm) 19-9/16 po (497 mm)

□ Positionner les trous supérieurs des étriers muraux à 19-9/16 po (497 mm) au-dessus du centre du tuyau d'évacuation.
□ Positionner le centre des étriers muraux avec un écartement de 12 po (305 mm) entre eux et marquer chaque emplacement pour les vis.

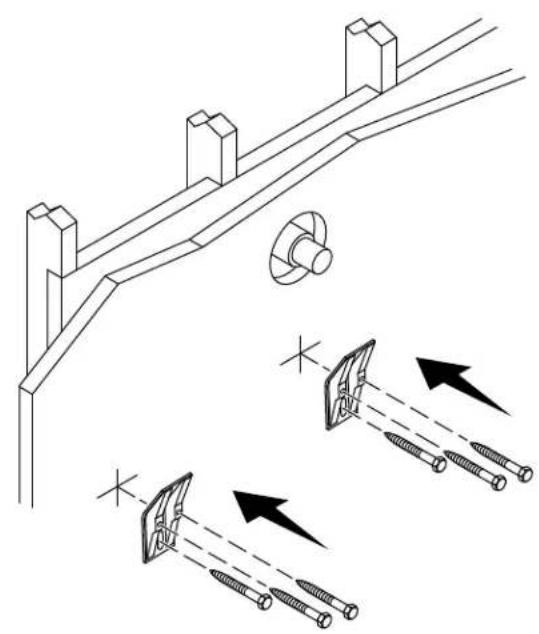

□ Fixer les étriers muraux avec les vis appropriées (non fournies).

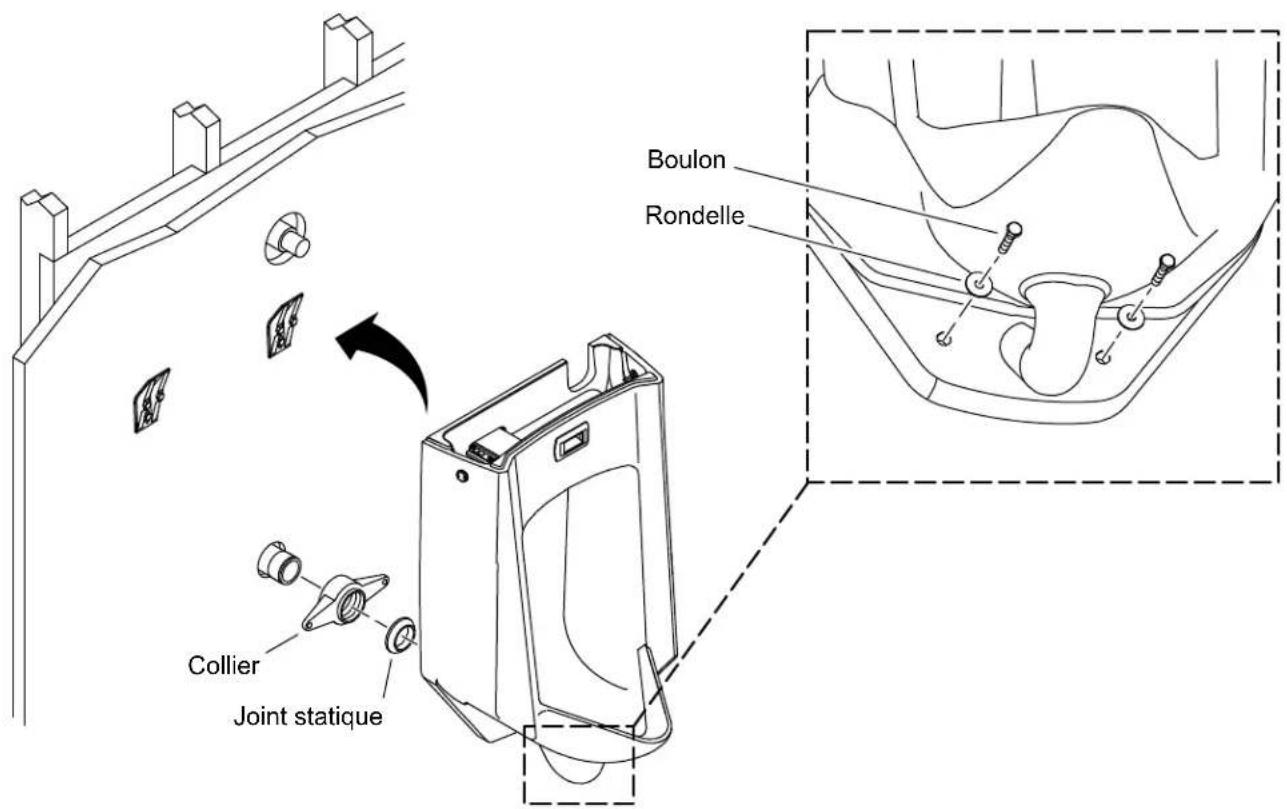

3. Installer l'urinoir

Boulon Rondelle Collier Joint statique

ATTENTION : Risque de blessures. Manipuler ce produit avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.

ATTENTION : Risque d'endommagement du produit. Ne pas serrer les boulons excessivement.

REMARQUE : Ne pas appliquer de matériau d'étanchéité sur la surface supérieure de l'urinoir. Le matériau d'étanchéité peut empêcher le positionnement correct du couvercle sur le réservoir.

□ Retirer le collier et le joint statique de l'urinoir.
□ Appliquer du ruban d'étanchéité pour filets sur les filets du tuyau d'évacuation.
□ Installer le collier sur le tuyau d'évacuation.
□ Avec la surface biseautée du joint statique tournée vers le sens opposé du collier, placer le joint statique sur le collier.
□ Sécuriser l'urinoir sur le collier en utilisant les rondelles et boulons fournis.

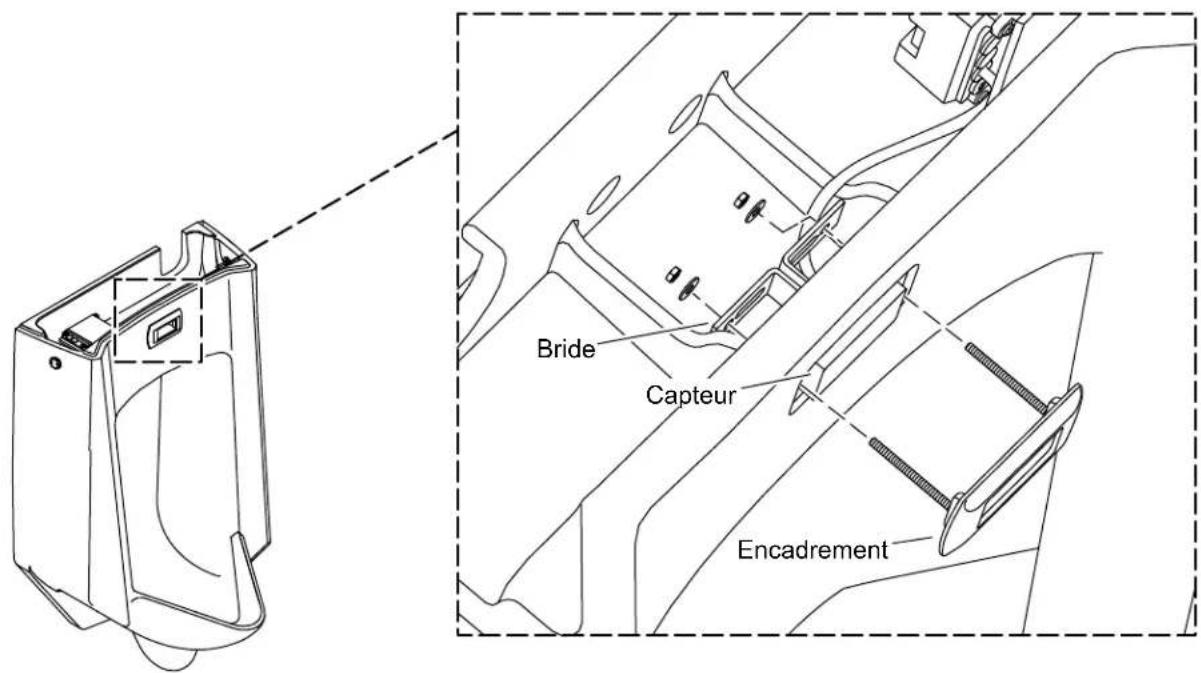

4. Installer le capteur

Bride Capteur Encadrement

□ Désassembler l'encadrement, les brides, les écrous et les rondelles de l'urinoir.
□ Poser le capteur dans l'urinoir.
□ Poser l'encadrement par-dessus le capteur et aligner les deux montants filetés à travers les trous des brides.
□ Fixer les brides sur les montants avec deux écrous et deux rondelles.
□ Serrer les écrous jusqu'à ce que l'encadrement et les brides retiennent solidement le capteur dans le trou.

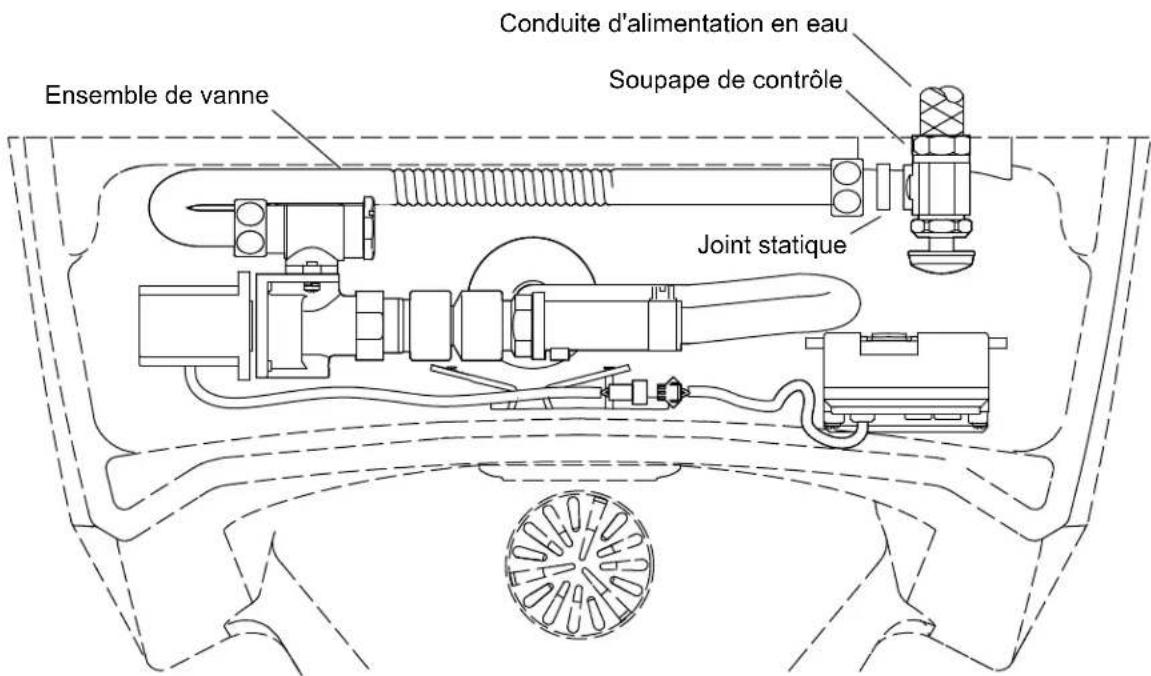

Ensemble de vanne Conduite d'alimentation en eau Soupape de contrôle Joint statique

IMPORTANT! Lors de la déconnexion de la soupape de contrôle de l'ensemble de vanne, le joint torique se délogera de l'extrémité de l'ensemble de la vanne. Conserver le joint statique.

□ À l'aide du ruban d'étanchéité pour filets, enrouler l'extrémité de la conduite d'alimentation en eau.
□ Déconnecter la soupape de contrôle de l'ensemble de la vanne.
□ Conserver le joint statique de l'ensemble de la vanne.
□ Attacher la soupape de contrôle sur la ligne d'alimentation en eau.
□ Réinsérer le joint statique dans l'extrémité de l'ensemble de la vanne.
□ Reconnecter la soupape de contrôle sur l'ensemble de la vanne.

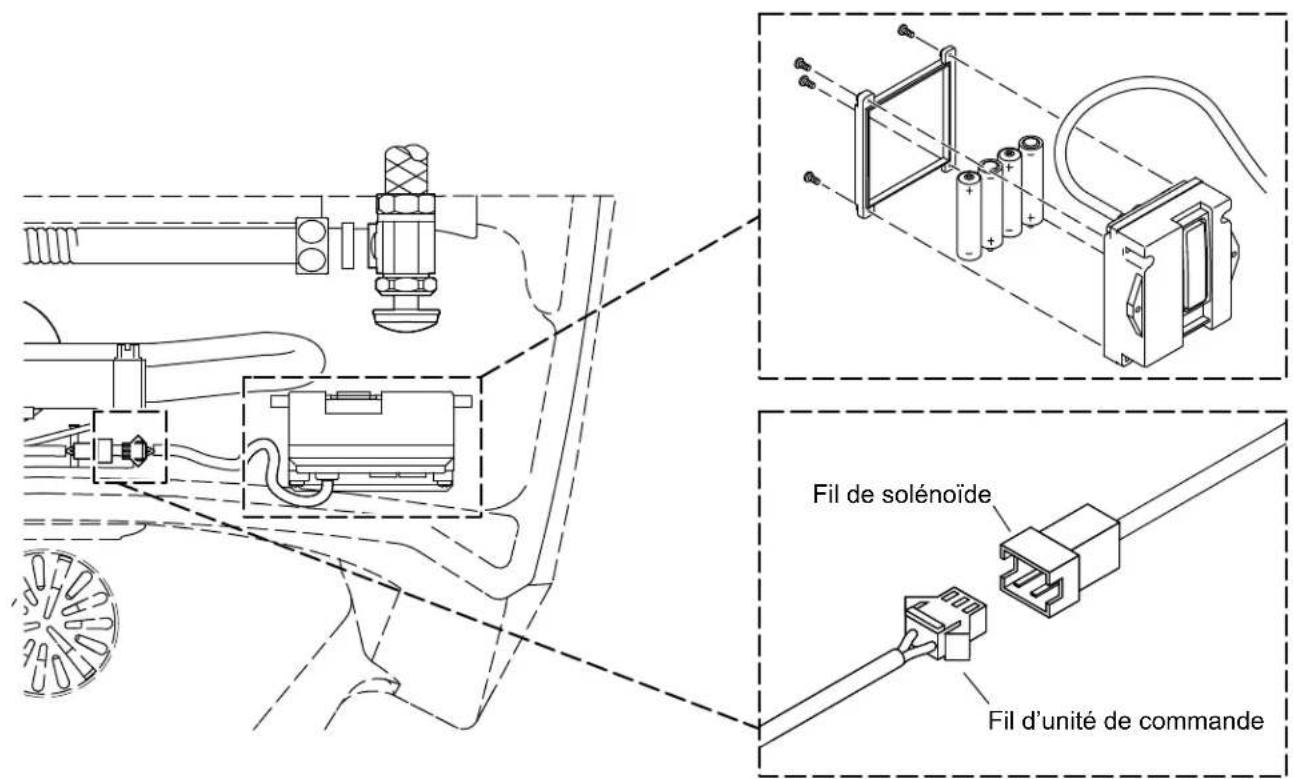

Fil de solénoïde Fil d'unité de commande

Connector

□ Retirer les quatre vis du couvercle du compartiment à piles. Mettre les quatre vis et le couvercle de côté.
□ Installer quatre piles AA (non fournies) dans le compartiment à piles.
☐ Réinstaller le couvercle sur le compartiment à piles.
□ Brancher le câble du solénoïde dans le câble de l'unité de commande. Attendre 10 minutes avant de continuer.

Essai

□ Se tenir debout devant l'urinoir pendant au moins 10 secondes.
□ S'écarter de l'urinoir. La vanne effectuera une chasse après un court délai.

Inspector

□ Inspecter toute l'installation pour rechercher des fuites. Effectuer les réparations au besoin.
□ Si les verrous du couvercle ne seront pas installés, placer le couvercle sur le réservoir. Si les verrous du couvercle seront installés, passer à la section « Installer les verrous ».

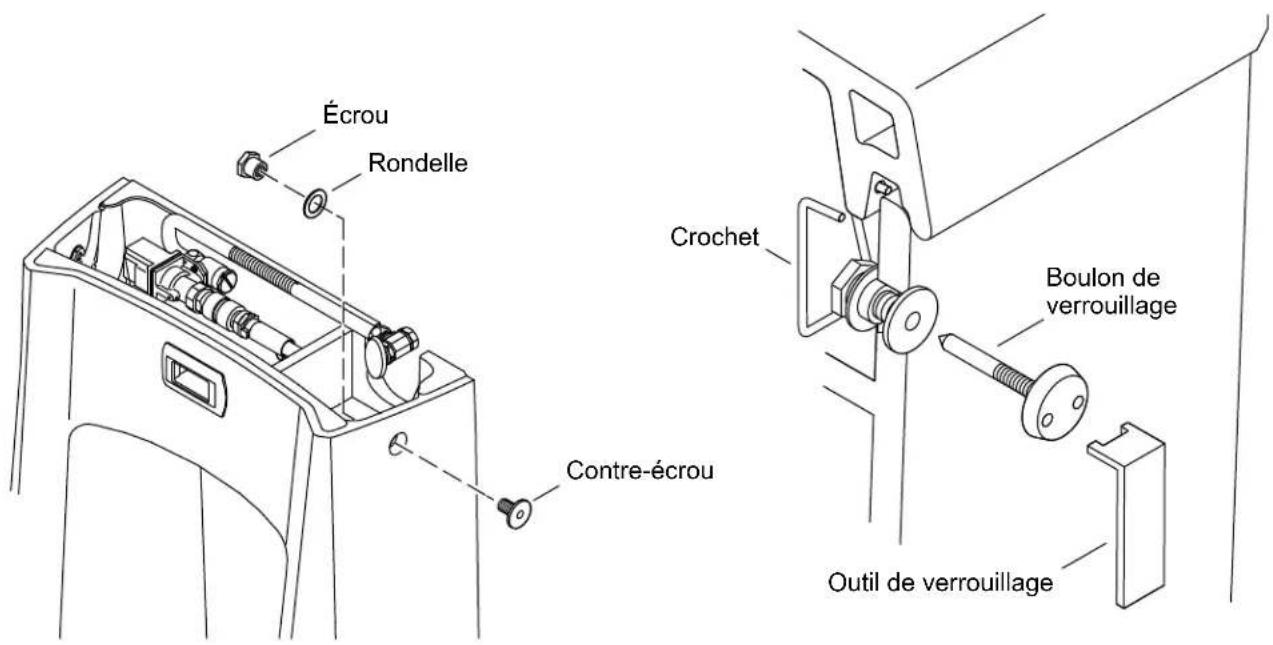

Écrou Rondelle Crochet Boulon de verrouillage Contre-écrou Outil de verrouillage

ATTENTION : Risque d'endommagement du produit. Ne pas serrer le contre-écrou excessivement.

□ De l'intérieur du réservoir, insérer une rondelle et un écrou dans le trou situé sur le côté du réservoir.
□ De l'extérieur du réservoir, insérer un contre-écrou dans le trou et à travers l'écrou.
□ Serrer le contre-écrou. Ne pas serrer le contre-écrou excessivement.
□ Répéter les étapes précédentes pour l'autre côté.
□ Attacher un crochet sur chaque côté du couvercle, comme sur l'illustration.
□ Placer le couvercle sur le réservoir.
□ Insérer un boulon de verrouillage dans chaque contre-écrou et serrer avec l'outil de verrouillage fourni.
□ Soulever le couvercle pour vérifier que le couvercle est bien verrouillé.
□ Ajuster les composants du verrou du couvercle, si nécessaire.

Écrou Rondelle Crochet Boulon de verrouillage Contre-écrou Outil de verrouillage
