Folio K-4447 - Toilette KOHLER - Notice d'utilisation et mode d'emploi gratuit

Marque	Kohler
Modèle	Folio K-4447
Catégorie	Toilette (WC)
Matériau	Porcelaine vitrifiée
Type de chasse	Directe (couplage direct)
Alimentation en eau	Valve d'arrêt d'alimentation (non incluse)
Poids approximatif	35 kg
Dimensions d'installation	Se référer au plan de raccordement dans la notice
Système de fixation au sol	Boulons en T (5/16 po) avec écrous et rondelles
Joint d'étanchéité	Joint en cire (fourni)
Type de sortie	Sortie verticale (bride de sol)
Accessoires inclus	Joint en cire, boulons en T, cache-boulons, boulons de réservoir
Outils nécessaires à l'installation	Clé à molette, niveau à bulle, tournevis, couteau à mastic, scie à métaux, etc.
Entretien et nettoyage	Nettoyage avec un chiffon doux et un produit non abrasif
Sécurité	Risque de casse de la porcelaine : manipuler avec précaution
Pièces détachées disponibles	Joint en cire, boulons en T, cache-boulons, boulons de réservoir, etc.
Réparabilité	Réparable (joints, boulons, mécanisme de chasse)
Garantie	Consulter le guide du propriétaire pour les détails

FOIRE AUX QUESTIONS - Folio K-4447 KOHLER

Comment installer le WC Folio K-4447 ?

Retirez l'ancien WC, nettoyez la bride, installez un nouveau joint en cire sur la sortie du WC, alignez les boulons en T et abaissez le WC. Fixez le réservoir puis connectez l'alimentation en eau. Consultez la notice pour les étapes détaillées.

Comment ajuster le niveau d'eau dans le réservoir ?

Pivotez la tige filetée du mécanisme de remplissage vers la droite pour augmenter le niveau ou vers la gauche pour le diminuer. Le niveau doit correspondre à la ligne d'eau indiquée dans le réservoir.

Que faire en cas de fuite après l'installation ?

Vérifiez d'abord les connexions des tuyaux. Resserez légèrement les écrous si nécessaire. Si la fuite persiste, le joint en cire peut être mal positionné ou endommagé ; il faut alors le remplacer.

Quels outils sont nécessaires pour installer ce WC ?

Vous aurez besoin d'une clé à molette de 10 po, d'un niveau à bulle, d'un tournevis, d'un couteau à mastic, d'une scie à métaux, de boulons en T (5/16 po), d'une clé à tuyau et de lunettes de protection.

Comment nettoyer la porcelaine vitrifiée du WC sans l'endommager ?

Utilisez un nettoyant doux non abrasif et un chiffon ou une éponge douce. Évitez les produits contenant de l'eau de Javel, de l'acide ou des particules abrasives qui pourraient rayer ou ternir la porcelaine vitrifiée.

Le réservoir fuit au niveau des boulons, que faire ?

Dévissez les écrous des boulons du réservoir, vérifiez l'état des joints et des rondelles. Remplacez si nécessaire, puis revissez en serrant modérément pour éviter de fissurer la porcelaine.

Puis-je réutiliser l'ancien joint en cire ?

Non, il est fortement recommandé d'installer un nouveau joint en cire lors du remplacement du WC. L'ancien peut être déformé ou endommagé, ce qui compromet l'étanchéité.

Comment remplacer les boulons de fixation au sol ?

Retirez les cache-boulons, dévissez les écrous et les rondelles. Retirez les anciens boulons en T, insérez des neufs dans la bride de sol, puis replacez le WC en suivant la procédure d'installation initiale.

Le WC n'est pas de niveau, comment corriger ?

Utilisez un niveau à bulle pour vérifier. Si le WC n'est pas de niveau, vous pouvez glisser des cales sous la base (par exemple en plastique) pour l'ajuster, puis reboucher avec du mastic silicone après vérification.

Comment éviter d'endommager la porcelaine lors de l'installation ?

Manipulez le WC avec précaution, ne le faites pas glisser sur une surface dure. Lors du serrage des écrous, ne forcez pas excessivement pour éviter de fissurer ou casser la porcelaine vitrifiée. Utilisez des outils adaptés.

MODE D'EMPLOI Folio K-4447 KOHLER

Français, page "Français-1"

Guide d'installation

W.C. à couplage direct

Outils et matériels

Clé à molette de 10"

Valve d'arrêt d'alimentation

Mètre ruban

Niveau à bulle Plus:

Éponge

Clé à tuyau

Coupe-tuyauterie

Joint en cire

Lunettes de protection

• Boulons en T avec écrous et rondelles de 5/16"
• Couteau à mastic
• Lime en fer
  • Tourne-écrou ou douille 1/2"
• Scie à métaux
• Tournevis

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

ATTENTION: Risquede blessure corporelle ou d'endommagement duproduit. Manipuler avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.

IMPORTANT! Enregistrer le numéro de modèle (de l'étiquette sur la boîte) dans le guide du propriétaire pour référence.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Inspector soigneusement le nouveaux WC de tout défaut.
□ Si le W.C. existant n'a pas de valve d'arrêt sous le réservoir, en installer une avant d'installer le nouveau W.C.

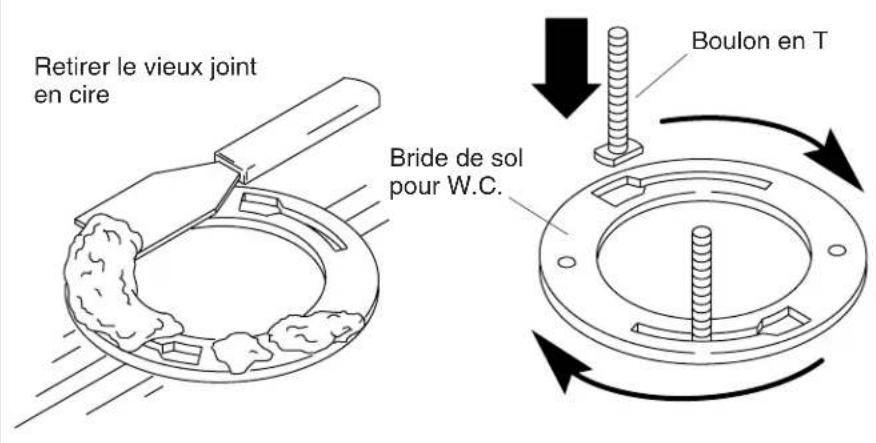

Retirer le vieux joint en cire Bride de sol pour W.C. Boulon en T

1. Retirer le W.C. éxistant

ATTENTION: Risqued'émanationdegaznocifs. Si

l'installation du nouveau W.C. n'est pas immédiate, recouvrir temporairement la bride avec un chiffon.

□ Fermer l'alimentation d'eau.
□ Activer la chasse du W.C.
- Éponger toute eau résiduelle du réservoir.
□ Déconnecter la valve d'arrêt d'alimentation si présente.
□ Retirer l'ancien W.C.
□ Retirer du sol l'anneau en cire existant avec un couteau à mastic.
□ Remplacer les vieux boulons en T avec des nouveaux de ∅ 5/16".

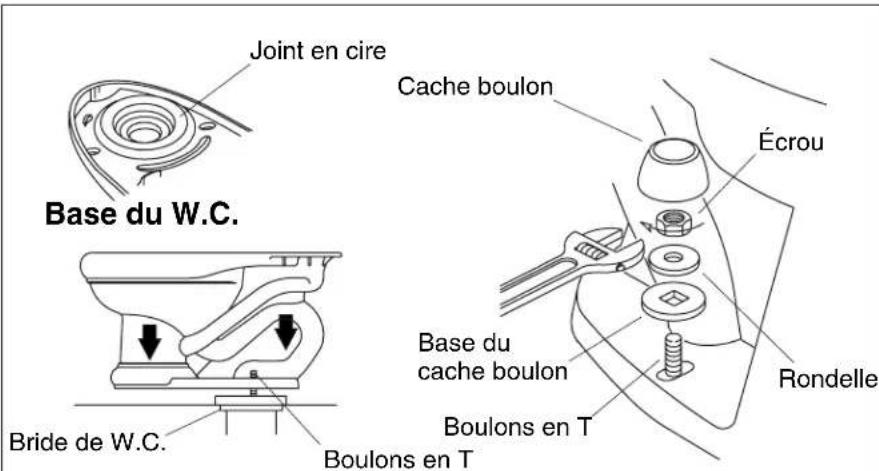

Joint en cire Cache boulon Écrou Base du W.C. Bride de W.C. Boulons en T Rondelle Base du cache boulon Boulons en T

2. Installer le nouveau W.C.

□ Installer ou déplacer l'alimentation et les sorties au besoin pour se conformer aux dimensions du plan de raccordement.
□ Installer la valve d'arrêt d'alimentation.
□ Poser le W.C. sur une surface molletonnée.
□ De la base du W.C., presser fermement un nouvel anneau en cire sur la sortie du W.C.
□ Retirer le chiffon (si utilisé) de l'orifice de la bride du W.C.
□ Aligner et baisser le W.C. sur la bride les boulons en T.

IMPORTANT! Ne pas soulever ou secouer la cuvette du W.C. après sa mise en place. Si le joint étanche se casse, en réinstaller un nouveau en cire.

□ Appliquer une pression de tout le poids du corps autour du W.C. pour fixer le joint.
□ Placer les bases de cache-boulons sur les boulons en T dans la position "Haut" tel que marqué.
□ Placer les rondelles et écrous sur les cache-boulons et boulons en T.

IMPORTANT! Nepastropserrerl'écrou. Le serrage excessif peut casser ou fragmenter la porcelaine vitrifiée.

□ Serrer délicatement les écrous.

Installer le nouveau W.C. (cont.)

IMPORTANT! Risqued'endommagementduproduit. Protéger la porcelaine vitrifiée contre les coups de lame de scie possibles, lors de la découpe d'excédent de longueur des boulons en T.

□ Mesurer la longueur des boulons en T du dessus des écrous. Si les boulons s'étendent de 1/4"(6 mm) ou plus, découper l'excès.
□ Installer les bouchons des boulons.

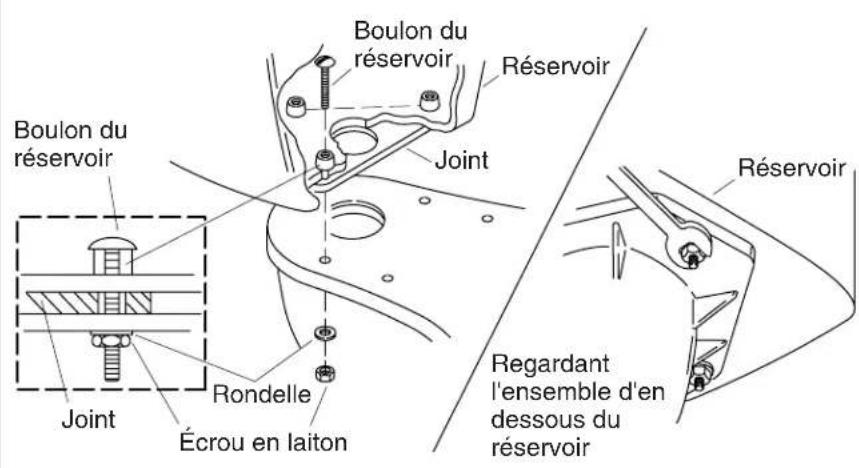

Boulon du réservoir Réservoir Joint Boulon du réservoir Rondelle Écrou en laiton Joint Réservoir Regardant l'ensemble d'en dessous du réservoir

3. Installer le réservoir

IMPORTANT!Risqued'endommagementduproduit.Le serrage excessif des boulons du réservoir peut casser ou fendre la porcelaine vitrifiée.

□ Retirer les écrous et les rondelles des boulons pré-assemblés du réservoir au dessous de ce dernier.
□ Mettre les écrous et rondelles de côté.
□ Positionner le réservoir sur la cuvette tout en centrant le joint sur l'entrée de la cuvette.
□ Assembler les rondelles et les écrous sur les boulons du réservoir.
□ Bien serrer les écrous.
□ Vérifier que le réservoir soit niveler de gauche à droite et de l'avant à l'arrière.
□ S'assurer que les écrous soient bien serrés pour réaliser un joint étanche.

4. Compléter l'installation

□ Installer le levier de déclenchement s'il ne l'est pas déjà. Suivre les instructions fournies avec le levier de déclenchement.

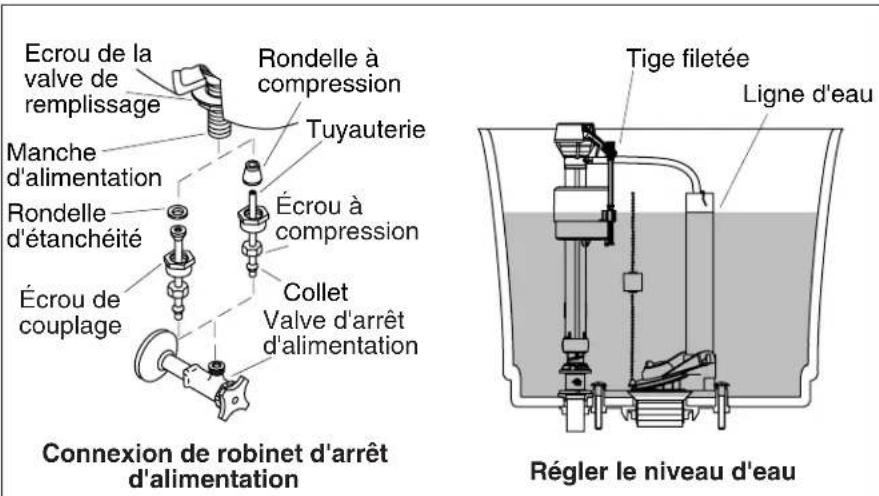

□ Connecter la valve d'arrêt d'alimentation au manche d'alimentation du W.C.
□ Ouvrir lentement la valve d'arrêt d'alimentation pour vérifier s'il y a des fuites. Si les raccords ont été proprement assemblés, un petit serrage supplémentaire des écrous devrait stopper les fuites.
□ Installer l'abattant du siège conformément aux instructions du fabricant.
□ Soigneusement mettre en place le couvercle sur le réservoir.
□Purger le W.C. plusieurs fois et vérifier les connexions de toutes fuites.
□ Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.

Réglages

□ Ajuster le niveau d'eau du réservoir au niveau de la ligne d'eau.
□ Pivoter la tige filetée vers la droite pour augmenter le niveau de l'eau ou vers la gauche pour le diminuer selon le besoin.
□ Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.
