Caractéristiques techniques	Toilette intelligente avec fonction de lavage à l'eau, siège chauffant, séchage à air chaud, et contrôle de la température de l'eau.
Dimensions	Dimensions compactes adaptées à la plupart des salles de bains.
Installation	Installation facile, compatible avec les systèmes de plomberie standard.
Consommation d'énergie	Économie d'énergie avec mode veille.
Utilisation	Commandes intuitives pour un usage facile, options de personnalisation des réglages.
Maintenance	Nettoyage facile grâce à des surfaces lisses et des composants amovibles.
Réparation	Support technique disponible, pièces de rechange accessibles.
Sécurité	Fonctionnalités de sécurité intégrées, y compris des capteurs de présence.
Informations générales	Garantie limitée, vérifiez les conditions avant l'achat.

FOIRE AUX QUESTIONS - Novita K-BD-N450US KOHLER

Comment installer la toilette KOHLER Novita K-BD-N450US ?

Pour installer la toilette KOHLER Novita K-BD-N450US, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'eau et de retirer l'ancienne toilette avant de commencer. Fixez le nouvel appareil au sol, raccordez les tuyaux d'eau, et testez les fuites.

Que faire si la toilette ne se remplit pas correctement ?

Vérifiez que l'alimentation en eau est ouverte et que le robinet d'arrêt n'est pas bloqué. Assurez-vous également que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Si le problème persiste, consultez le manuel pour des instructions de dépannage spécifiques.

Comment nettoyer la toilette KOHLER Novita K-BD-N450US ?

Utilisez un nettoyant doux et non abrasif pour nettoyer la surface de la toilette. Évitez les produits chimiques agressifs qui pourraient endommager les composants. Essuyez avec un chiffon doux pour éviter les rayures.

Que faire si le bidet électronique ne fonctionne pas ?

Assurez-vous que la toilette est correctement branchée et que l'alimentation électrique est fonctionnelle. Vérifiez également les fusibles ou les disjoncteurs. Si le problème persiste, consultez le guide de dépannage dans le manuel.

Comment ajuster la température de l'eau ?

Pour ajuster la température de l'eau, utilisez les commandes situées sur le panneau de contrôle. Réglez la température à votre convenance en suivant les instructions du manuel d'utilisation.

Y a-t-il une garantie pour la toilette KOHLER Novita K-BD-N450US ?

Oui, la toilette KOHLER Novita K-BD-N450US est généralement couverte par une garantie limitée. Consultez le manuel pour les détails spécifiques concernant la durée et les conditions de la garantie.

Comment résoudre un problème de faible pression d'eau ?

Vérifiez si le robinet d'arrivée d'eau est complètement ouvert. Si la pression reste faible, il se peut qu'il y ait un problème avec les tuyaux ou le réseau d'eau. Un plombier professionnel peut être nécessaire pour diagnostiquer le problème.

Où trouver des pièces de rechange pour la toilette ?

Les pièces de rechange pour la toilette KOHLER Novita K-BD-N450US peuvent être commandées directement auprès de KOHLER ou chez des revendeurs agréés. Consultez le site web de KOHLER pour plus d'informations.

MODE D'EMPLOI Novita K-BD-N450US KOHLER

Guide d'installation

Siège nettoyant

Avant de commencer

AVERTISSEMENT: Risquedechocélectrique, d'incendie, oudeblessurescorporelles. Ce produit doit être mis à la terre et connecté uniquement à un circuit nominal dédié de 120 V c.a., 60 Hz protégé par un disjoncteur de fuite de terre (GFCI) ou par un dispositif à courant résiduel (RCD) de 15 A minimum.

AVERTISSEMENT: Risquedechocélectrique. Ne pas immerger ou purger le produit avec de l'eau.

IMPORTANT! Risqued' endommagementduproduit. Ne pas installer ce produit dans un emplacement exposé à un excès d'humidité et où de la condensation pourrait se former sur la surface du produit.

IMPORTANT! Risqued' endommagementduproduitoude dommagesmatériels. Des fuites d'eau peuvent se produire si l'on appuie ou tire sur les raccords d'alimentation en eau.

IMPORTANT! Risqued' endommagementduproduit. Ne pas fournir d'alimentation électrique au dispositif avant d'avoir effectué le travail d'installation de la plomberie, étant donné que cela pourrait créer des problèmes de fonctionnement.

□ Respecter tous les codes électriques, de plomberie et de bâtiment locaux.
- Connecter seulement le siège à une alimentation en eau froide fournissant de l'eau d'une qualité potable à une pression de 20 (139 kPa) à 80 psi (551 kPa).

ATTENTION: Risquededommagesmatériels. Des raccords d'eau endommagés peuvent fuir. Ne pas pousser ou tirer sur les raccords d'alimentation en eau entre le siège et le robinet d'arrêt d'alimentation en eau.

AVIS: Ne pas brancher le siège avant instruction spécifique, afin d'éviter la possibilité d'un mauvais fonctionnement du produit.

AVIS: Ne pas installer ce siège dans un emplacement où: (1) de l'eau peut éclabousser le produit ou (2) des niveaux d'humidité excessifs et élevés, ou une condensation sont présents. Cela permettra d'éviter d'endommager les composants électroniques.

Avant de commencer (cont.)

AVIS:Ne pas utiliser de cordon de rallonge avec ce produit.

Outils et matériel

PLUS:

• Film plastique étirable
- Outils et matériaux de plomberie et de menuiserie communs

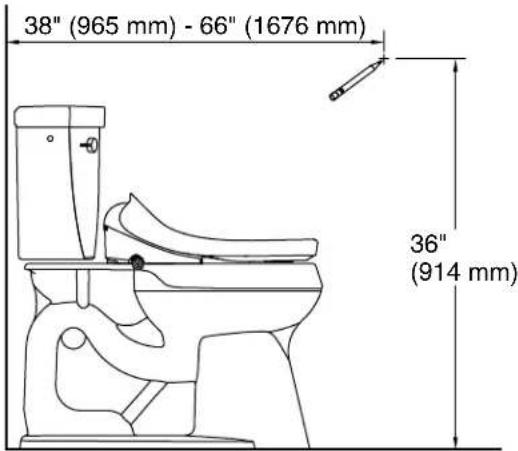

38" (965 mm) - 66" (1676 mm) 36" (914 mm)

1. Préparer le site

AVERTISSEMENT: Risquedechocélectrique, d'incendie, oudeblessurescorporelles. Ce produit doit être mis à la terre et connecté uniquement à un circuit nominal dédié de 120 V c.a., 60 Hz protégé par un disjoncteur de fuite de terre (GFCI) ou par un dispositif à courant résiduel (RCD) de 15 A minimum.

□ Le cas échéant, retirer le siège de toilette existant.
□ Couper l'alimentation en eau vers la toilette.
□ Passer la chasse pour relâcher toute pression du tuyau d'alimentation en eau.
□ Déconnecter le tuyau d'alimentation en eau de la vanne de remplissage de la toilette.
□ Utiliser un crayon pour marquer l'emplacement d'installation de la télécommande sur le mur.

Installer une prise de courant

□ Déterminer l'emplacement de la prise électrique. Positionner la prise électrique dans un rayon de 12"(305 mm) de la toilette.

IMPORTANT! Ne pas brancher le siège dans la prise électrique à ce point.

Préparer le site (cont.)

☐ Installer la prise électrique et la mettre à la terre. Cette prise électrique doit être un circuit nominal dédié de 120 V c.a., 60 Hz protégé par un disjoncteur de fuite de terre (GFCI) ou par un dispositif à courant résiduel (RCD) de 15 A minimum.

1321455-2-A Français-4 Kohler Co.

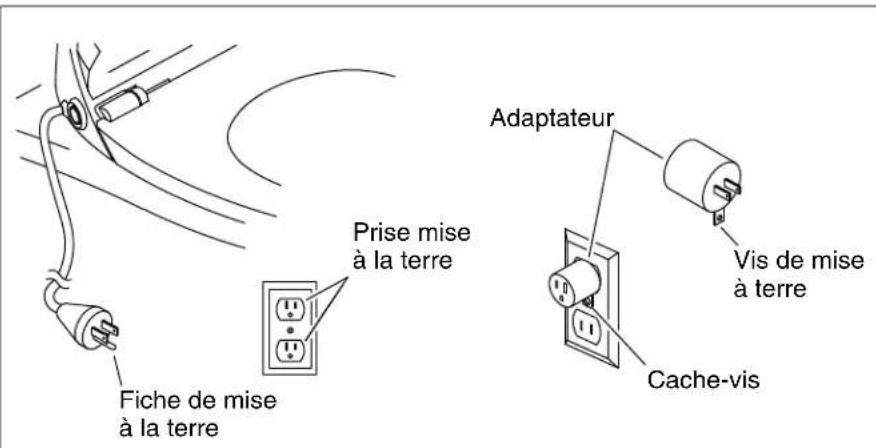

Fiche de mise à la terre Prise mise à la terre Adaptateur Vis de mise à terre Cache-vis

Connexion temporaireConnexion préférable

2. Instructions de mise à la terre

□ Ce produit doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque de choc électrique en fournissant un câble d'échappement pour le courant électrique. Ce produit est équipé d'un cordon muni d'un câble de mise à la terre avec une fiche de mise à la terre. Cette fiche doit être branchée dans une prise installée et mise à la terre de manière adéquate.

DANGER: Risquedechocélectrique. L'utilisation incorrecte de la fiche de mise à la terre peut résulter en risque de choc électrique.

S'il est nécessaire de remplacer le cordon ou la fiche, ne pas brancher le câble de mise à la terre à l'une des bornes à lame plate. Le câble avec isolation dont l'extérieur est vert avec ou sans rayures jaunes est le câble de mise à la terre.
□ Vérifier auprès d'un électricien qualifié ou d'un dépanneur si les instructions de mise à la terre ne sont pas bien comprises ou en cas de doute sur la mise à la terre adéquate du produit.

AVIS: Suivre les codes locaux lors de la détermination du type de connexion. La connexion temporaire pourrait ne pas être permise par les codes électriques locaux.

AVIS: Ne pas brancher le siège avant instruction spécifique, afin d'éviter la possibilité d'un mauvais fonctionnement du produit.

Connexion préférable

Instructions de mise à la terre (cont.)

□ Connecter la fiche de mise à la terre à une prise mise à la terre ayant la même configuration que celle de la fiche.

Connexion temporaire

AVIS:À moins que la vis du couvercle de la prise ne soit mise à la terre à travers le câblage du logement, la fixation de la languette de la vis de mise à la terre de l'adaptateur à la vis du couvercle ne met PAS le dispositif à la terre. En cas de doute quelconque quant à la mise à la terre de la vis du couvercle, demander à un électricien qualifié ou à un technicien professionnel de vérifier.

□ Une connexion temporaire avec un adaptateur à deux broches peut être utilisée là où les codes locaux le permettent, à condition que l'adaptateur soit mis à la terre.

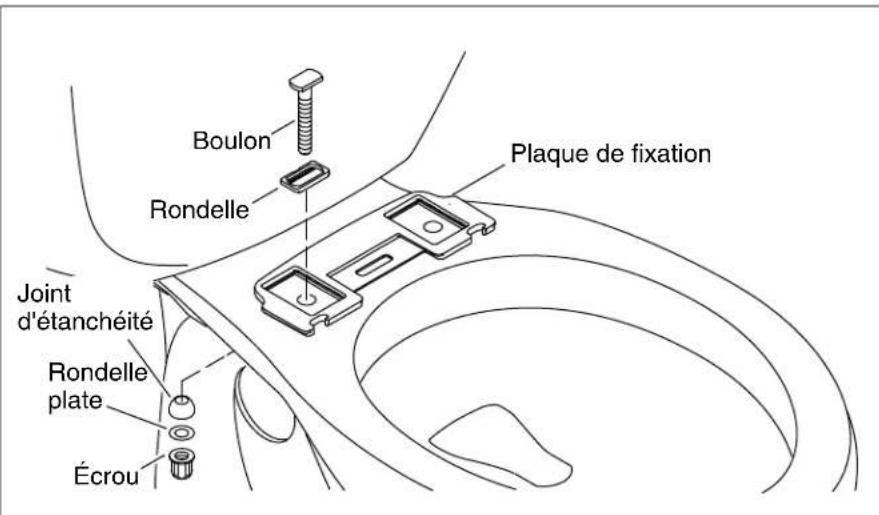

Boulon Plaque de fixation Rondelle Joint d'étanchéité Rondelle plate Écrou

3. Installer la plaque de fixation

□ Positionner la plaque de fixation par-dessus les trous de fixation sur la vasque.
□ Positionner les rondelles de manière à ce qu'elles reposent dans les rainures de la plaque de fixation.
Pourlestoilettesmuniesdetrousdefixationfiletés: Insérer les boulons dans les rondelles et les enfiler dans les trous de fixation. Ne pas serrer entièrement à ce point.
□ Pourtouteslesautresinstallations: Insérer les boulons dans les rondelles et dans les trous de fixation. Enfiler un écrou, un joint d'étanchéité et une rondelle plate sur chaque boulon. Ne pas serrer entièrement à ce point.

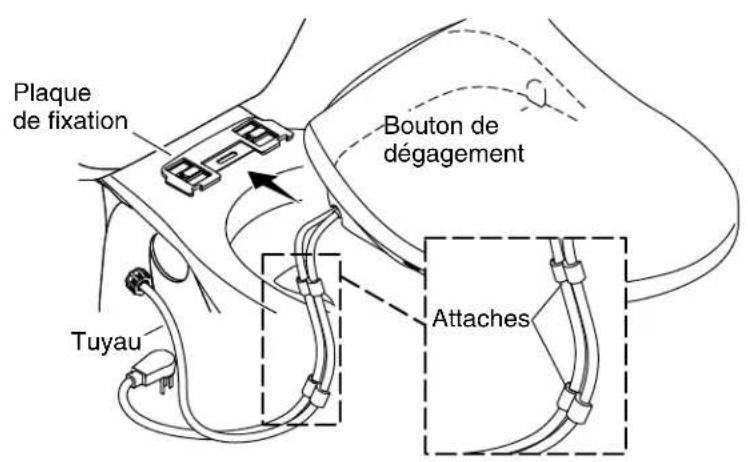

Plaque de fixation Bouton de dégagement Tuyau Attaches

4. Installer le siège et le tuyau

Positionner le siège

□ Faire glisser le siège sur la plaque de fixation jusqu'à ce qu'un enclenchement soit ressenti.
□ Vérifier le positionnement du siège. Ajuster la position si nécessaire.

Ajuster le siège

□ Retirer le siège en appuyant sur le bouton de dégagement et en faisant glisser le siège vers l'avant.
□ Desserrer les boulons et désengager les rondelles de la plaque de fixation.
□ Repositionner la plaque de fixation selon les besoins.
- Réinstaller les rondelles et serrer les boulons pour les fixer en place.

Installer le siège

□ Bien serrer les boulons et les écrous de la plaque de fixation.
□ Faire glisser le siège sur la plaque de fixation jusqu'à ce qu'un enclenchement soit ressenti.

Installer le tuyau

IMPORTANT! Risqued' endommagement duproduit. Ne pas fausser le filetage de la connexion tuyau à siège.

Installer le siège et le tuyau (cont.)

• Connecter le tuyau d'alimentation du siège au siège nettoyant. Ne pas trop serrer.
  □ Utiliser les agrafes fournies pour attacher le cordon d'alimentation et le tuyau d'alimentation du siège ensemble.

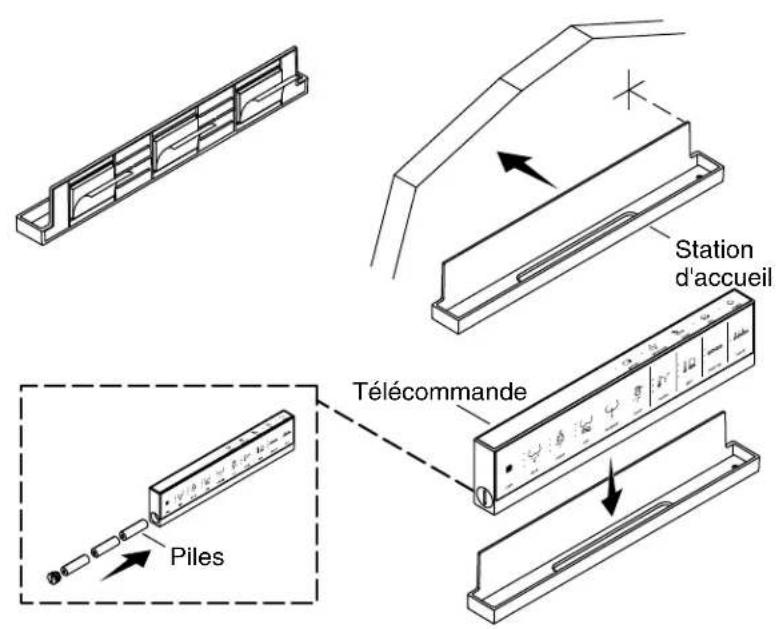

Station d'accueil Télécommande Piles

5. Installer la télécommande

□ Attacher le ruban à deux côtés sur l'arrière de la station d'accueil.
□ Peler la pellicule protectrice du ruban à deux côtés.
□ Enfoncer la station d'accueil sur le mur à l'emplacement marqué en s'assurant que le support est de niveau.
□ Ouvrir le compartiment de piles sur l'arrière de la télécommande et installer trois piles AA.
□ Fermer le compartiment à piles.
□ Positionner la télécommande dans la station d'accueil.
□ Vérifier le bon fonctionnement de la télécommande en étant assis sur le siège.

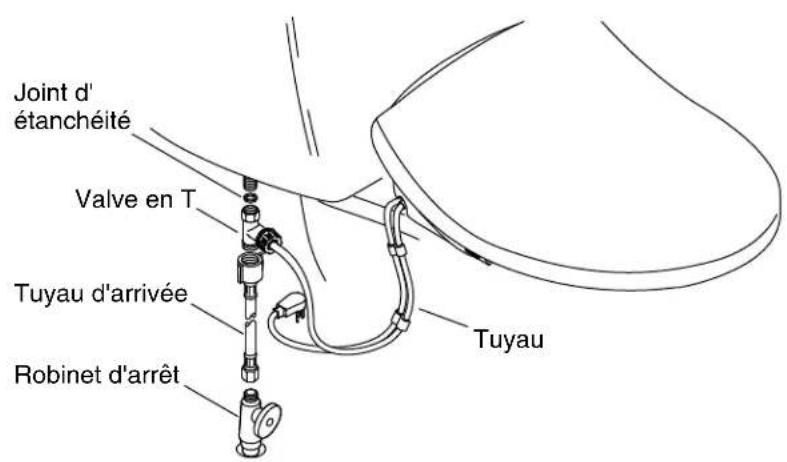

Joint d' étanchéité Valve en T Tuyau d'arrivée Robinet d'arrêt Tuyau

6. Connecter l'alimentation en eau

ATTENTION: Risquededommagesmatériels. Ne pas pousser ou tirer sur le raccord d'eau entre le siège et le robinet d'arrêt d'alimentation en eau. Cela empêche les fuites d'eau.

AVIS: Procéder avec soin afin d'éviter de fausser le filetage ou de serrer les connexions excessivement. Utiliser une clé à molette pour serrer d'un quart de tour au-delà du serrage à la main.

□ Connecter la vanne en T au tuyau du siège.
□ Si nécessaire, connecter le tuyau d'alimentation au robinet d'arrêt d'alimentation.
□ Connecter le tuyau d'alimentation à la vanne en T.
□ Connecter la vanne en T à l'arrivée d'eau sur le réservoir de la toilette.
□ Ouvrir l'alimentation en eau.
□ Inspecter tous les raccords pour y rechercher des fuites et effectuer tous les réglages selon les besoins.

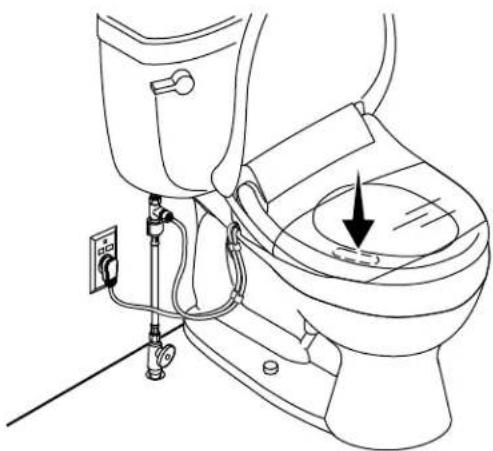

7. Vérification de l'installation

REMARQUE: Il est également possible de recouvrir le siège avec un film plastique étirable. Les fonctions peuvent être testées pendant que l'on est assis sur le siège nettoyant ou que l'on couvre la baguette avec la main.

REMARQUE: Lors de la vérification des fonctions, activer le capteur avec la main ou en s'asseyant sur le siège nettoyant.

□ Brancher le cordon d'alimentation dans la prise électrique. Le siège passera par une séquence de mise sous tension.
□ Consulter le guide du propriétaire pour tester les diverses fonctionnalités du siège.
