MANUAL DE USUARIO Novita K-BD-N450US KOHLER

ADVERTENCIA: Riesgodesacudidaeléctrica, incendioo lesionespersonales. Este producto debe tener conexión a tierra y conectarse solamente a un circuito dedicado nominal de 120 VCA, 60 Hz, protegido con un interruptor de circuito con pérdida a tierra (GFCI) o con un dispositivo de corriente residual (RCD) de 15 A como mínimo.

ADVERTENCIA: Riesgodesacudidaseléctricas. No sumerja ni lave el producto con agua.

¡IMPORTANTE!Riesgodedañosalproducto.No instale este producto en un lugar donde quede expuesto a humedad excesiva, donde pudiera formarse condensación en la superficie del producto.

¡IMPORTANTE! Riesgo de daños al producto o a la propiedad. Si se empuja o si se tira de las conexiones de agua podrían ocasionarse fugas de agua.

¡IMPORTANTE!Riesgodedañosalproducto.No suministre corriente eléctrica a la unidad mientras no se haya completado la instalación de la plomería, ya que esto podría causar que el producto no funcionara bien.

□ Cumpla todos los códigos locales eléctricos, de plomería y de construcción.
□ Conecte el asiento solamente a un suministro de agua fría potable, a una presión entre 20 psi (139 kPa) y 80 psi (551 kPa).

PRECAUCIÓN: Riesgodedañosalapropiedad. Las conexiones de agua dañadas pueden presentar fugas. No empuje ni jale las conexiones de suministro de agua entre el asiento y la llave de paso del suministro de agua.

AVISO: Para evitar el posible mal funcionamiento del producto, no enchufe el asiento mientras no se le indique hacerlo.

AVISO: No instale este asiento en un lugar donde: (1) pueda salpicar agua al producto o (2) haya humedad excesiva, alto nivel de humedad o condensación. Esto evitará daños a los componentes electrónicos.

AVISO: No utilice un cable de extensión con este producto.

Herramientas y materiales

MÁS:

• Envoltura de plástico
• Herramientas y materiales normales para plomería y trabajo en madera

1321455-2-A Español-2 Kohler Co.

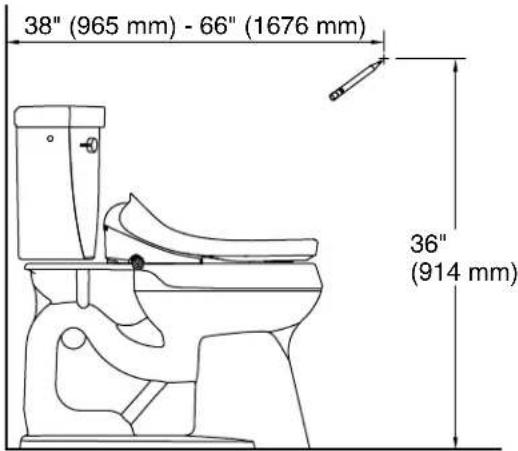

38" (965 mm) - 66" (1676 mm) 36" (914 mm)

1. Prepare el sitio

ADVERTENCIA: Riesgodesacudidaeléctrica, incendioo lesionespersonales. Este producto debe tener conexión a tierra y conectarse solamente a un circuito dedicado nominal de 120 VCA, 60 Hz, protegido con un interruptor de circuito con pérdida a tierra (GFCI) o con un dispositivo de corriente residual (RCD) de 15 A como mínimo.

□ Si corresponde, retire el asiento que actualmente tiene el inodoro.
□ Cierre el suministro de agua al inodoro.
□ Accione la descarga del inodoro para eliminar la presión que pueda haber en la manguera de suministro de agua.
□ Desconecte la manguera de suministro de agua de la válvula de llenado del inodoro.
□ Marque con un lápiz en la pared el lugar de instalación del control remoto.

Instale un tomacorriente

□ Determine el lugar de instalación del tomacorriente. Ubique el tomacorriente a menos de 12"(305 mm) del inodoro.

¡IMPORTANTE! No enchufe todavía el asiento en el tomacorriente.

Prepare el sitio (cont.)

☐ Instale y conecte a tierra el tomacorriente. Este tomacorriente debe estar en un circuito dedicado nominal de 120 VCA, 60 Hz, protegido con un interruptor de circuito con pérdida a tierra (GFCI) o con un dispositivo de corriente residual (RCD) de 15 A como mínimo.

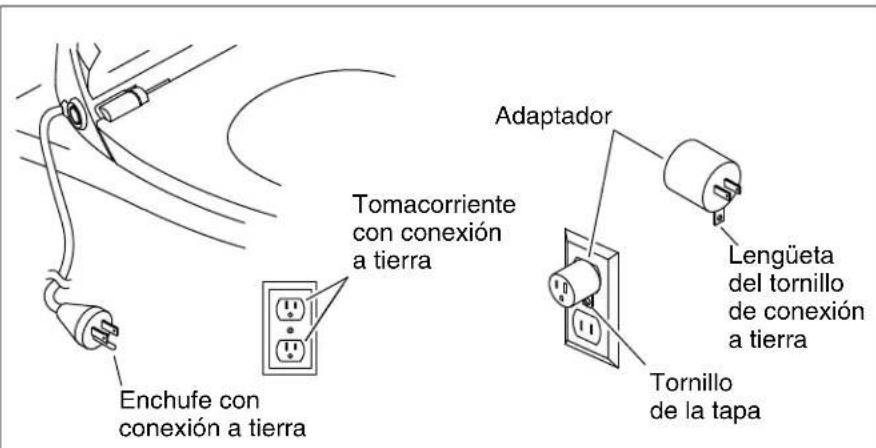

Enchufe con conexión a tierra Tomacorriente con conexión a tierra Adaptador Lengüeta del tornillo de conexión a tierra Tornillo de la tapa

2. Instrucciones de conexión a tierra

□ Este producto se debe conectar a tierra. En caso de que haya un corto en el circuito eléctrico, la conexión a tierra reduce el riesgo de sacudida eléctrica ya que proporciona un alambre de escape para la corriente eléctrica. Este producto está equipado con un cable que tiene un alambre de conexión a tierra y un enchufe con conexión a tierra. El enchufe debe estar enchufado en un tomacorriente bien instalado y conectado a tierra.

PELIGRO: Riesgodesacudidaseléctricas. El uso incorrecto del enchufe con conexión a tierra puede ocasionar un riesgo de sacudida eléctrica.

Si es necesario reparar o cambiar el cable o el enchufe, no conecte el alambre de conexión a tierra a ninguno de los terminales de hoja plana. El alambre con aislamiento con superficie exterior verde, con o sin rayas amarillas, es el alambre de conexión a tierra.
□ Si tiene alguna duda de si el producto está bien conectado a tierra o si las instrucciones de conexión a tierra no están completamente claras, solicite la verificación de un electricista calificado o de personal de servicio.

AVISO:Cumpla los códigos locales cuando determine el tipo de conexión. Es posible que los códigos eléctricos locales no permitan la conexión temporal.

AVISO: Para evitar el posible mal funcionamiento del producto, no enchufe el asiento mientras no se le indique hacerlo.

Instrucciones de conexión a tierra (cont.)

Conexión de preferencia

□ Conecte el enchufe con conexión a tierra en un tomacorriente conectado a tierra que tenga la misma configuración que el enchufe.

AVISO:A menos que el tornillo de la tapa del tomacorriente tenga conexión a tierra a través del cableado de la casa, fijar la lengüeta del tornillo de conexión a tierra del adaptador al tornillo de la tapa NO conecta la unidad a tierra. Si tiene alguna duda de que el tornillo de la tapa esté conectado a tierra, solicite la verificación de un electricista calificado o profesional de servicio.

□ Donde los códigos locales lo permitan es posible hacer una conexión provisional con un adaptador de dos clavijas, siempre y cuando el adaptador tenga conexión a tierra.

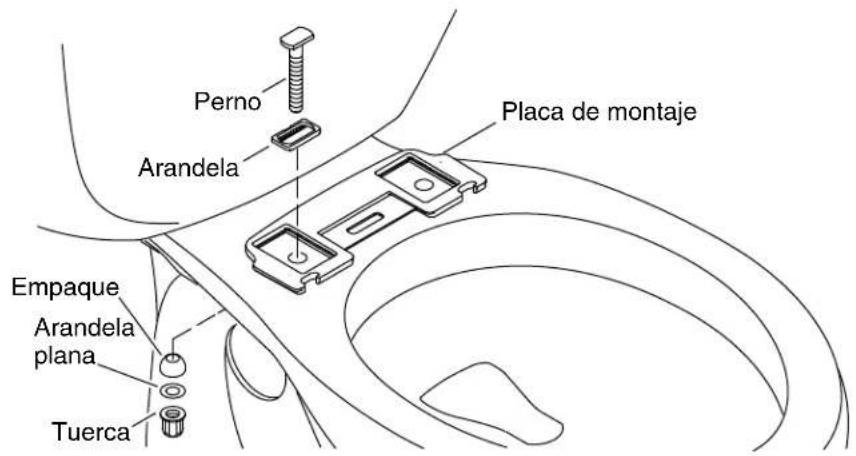

Perno Arandela Placa de montaje Empaque Arandela plana Tuerca

3. Instale la placa de montaje

□ Coloque la placa de montaje sobre los orificios de montaje en la taza.
□ Coloque las arandelas a que descansen en las ranuras de la placa de montaje.
□ Eninodorosconorificiosdemontajeroscados:Introduzca los pernos a través de las arandelas, y enrósquelos en los orificios de montaje. No apriete por completo en este momento.
Enelrestodelasinstalaciones: Introduzca los pernos a través de las arandelas, y en los orificios de montaje. Meta una tuerca, un empaque y una arandela plana en cada perno. No apriete por completo en este momento.

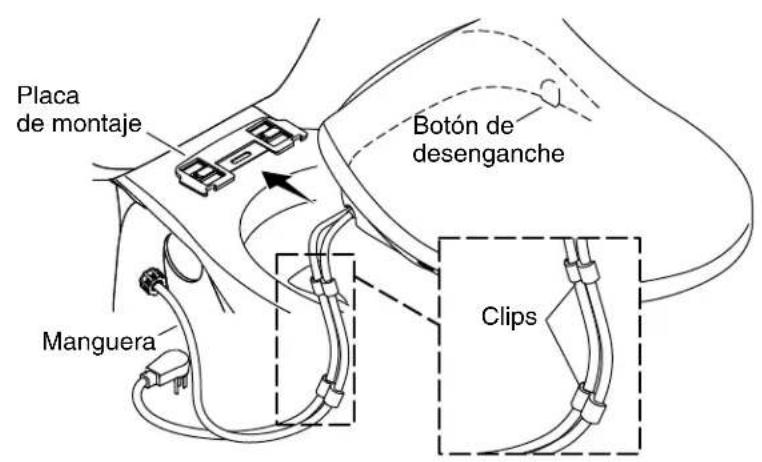

Placa de montaje Botón de desenganche Manguera Clips

4. Instale el asiento y la manguera

Coloque el asiento.

□ Deslice el asiento hacia dentro de la placa de montaje, hasta que sienta que encaja en su lugar.
□ Revise la posición del asiento. Ajuste la posición, si es necesario.

Ajuste el asiento

□ Retire el asiento presionando el botón de desenganche y deslizando el asiento hacia delante.
□ Afloje los pernos y suelte las arandelas de la placa de montaje.
□ Cambie la posición de la placa de montaje lo que sea necesario.
□ Vuelva a instalar las arandelas y apriete los pernos hasta que queden fijos.

Instale el asiento

□ Apriete con firmeza los pernos y las tuercas en la placa de montaje.
□ Deslice el asiento hacia dentro de la placa de montaje, hasta que sienta que encaja en su lugar.

Instale la manguera

¡IMPORTANTE!Riesgodedañosalproducto.No trasrosque la conexión de la manguera al asiento.

Instale el asiento y la manguera (cont.)

□ Conecte la manguera de suministro al asiento de limpieza. No apriete demasiado.
□ Una el cable de suministro eléctrico y la manguera de suministro al asiento mediante los clips que incluimos.

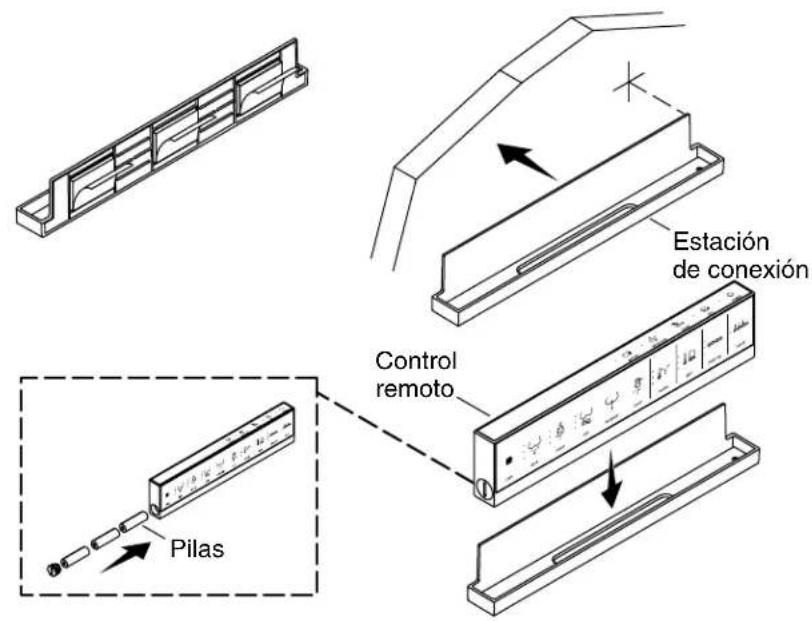

Estación de conexión Control remoto Pilas

5. Instale el control remoto

□ Pegue la cinta de engomada por los dos lados a la parte posterior de la estación de conexión.
□ Retire el protector de adhesivo de la cinta adhesiva de doble cara.
□ Oprima la estación de conexión en la pared en el lugar marcado, asegurándose de que soporte esté nivelado.
□ Abra el compartimiento de pilas en la parte posterior del control remoto, e instale 3 pilas AA.
□ Cierre el compartimiento de pilas.
□ Coloque el control remoto en la estación de conexión.
□ Revise que el control remoto funcione bien mientras usted esté sentado en el asiento.

1321455-2-A Español-10 Kohler Co.

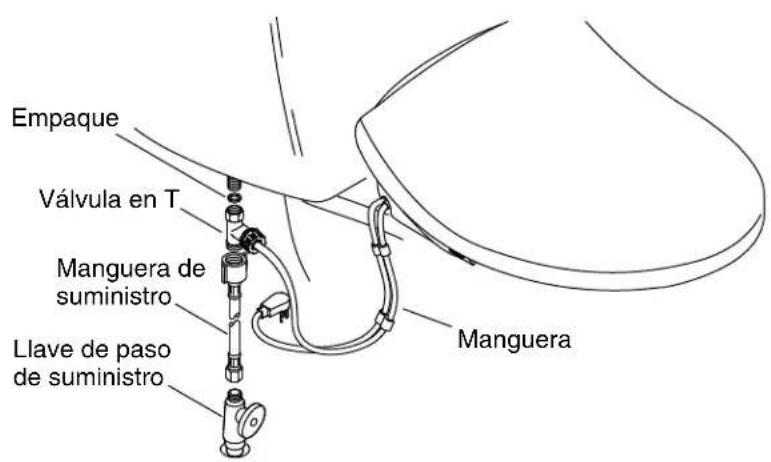

Empaque Válvula en T Manguera de suministro Llave de paso de suministro Manguera

6. Conecte el suministro de agua

PRECAUCIÓN: Riesgodedañosalapropiedad. No empuje ni jale la conexión de agua entre el asiento y la llave de paso del suministro de agua. Así se evitan las fugas de agua.

AVISO:Tenga cuidado para evitar dañar las roscas o apretar demasiado las conexiones. Con una llave de apriete ajustable, apriete un cuarto de vuelta adicional después de apretar a mano.

□ Conecte la válvula en T a l a manguera del asiento.
□ De ser necesario, conecte la manguera de suministro a la llave de paso de suministro.
□ Conecte la manguera de suministro a la válvula en T.
□ Conecte la válvula en T a l a entrada de agua en el tanque del inodoro.
□ Abra el suministro de agua.
□ Revise todas las conexiones para asegurarse de que no haya fugas, y haga los ajustes necesarios.

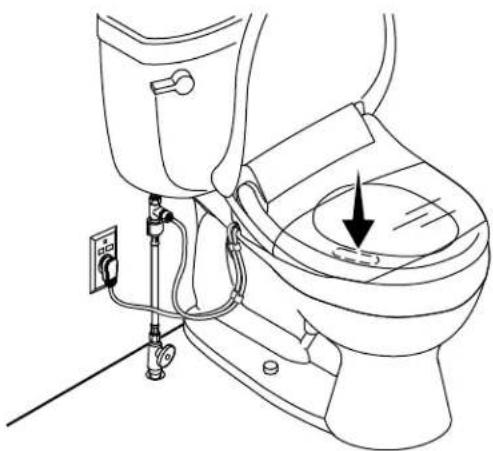

7. Verificación de la instalación

NOTA:Cubrir el asiento con envoltura de plástico es opcional. También puede comprobar las funciones estando sentado en el asiento de limpieza o cubriendo la varilla con la mano.

NOTA: Al probar las funciones, active el sensor con la mano o sentándose en el asiento de limpieza.

□ Enchufe el cable eléctrico al tomacorriente. El asiento pasa por una secuencia de encendido.
- Consulte la Guía del propietario para probar las distintas funciones del asiento.

1321455-2-A Español-12 Kohler Co.
