| Caractéristiques techniques | Robinet à deux poignées, finition en chrome poli, compatible avec les systèmes de plomberie standard. |
|---|---|
| Dimensions | Hauteur : 15 cm, Largeur : 25 cm, Profondeur : 20 cm. |
| Débit d'eau | Débit maximum de 9,5 L/min à 3 bars de pression. |
| Installation | Installation en surface, nécessite un perçage de 3 trous. |
| Utilisation | Conçu pour un usage domestique, idéal pour les lavabos dans les salles de bains. |
| Maintenance | Nettoyage régulier avec un chiffon doux, éviter les produits abrasifs. |
| Réparation | Pièces de rechange disponibles, consulter le manuel pour les instructions de démontage. |
| Sécurité | Équipé d'un système anti-retour pour éviter la contamination de l'eau potable. |
| Garantie | Garantie limitée de 1 an sur les défauts de fabrication. |
| Informations générales | Produit conforme aux normes de sécurité et de qualité en vigueur. |
FOIRE AUX QUESTIONS - Bancroft K-T10592-4 KOHLER
Questions des utilisateurs sur Bancroft K-T10592-4 KOHLER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Robinet au format PDF gratuitement ! Retrouvez votre notice Bancroft K-T10592-4 - KOHLER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Bancroft K-T10592-4 de la marque KOHLER.
MODE D'EMPLOI Bancroft K-T10592-4 KOHLER
Français, page "Français-1"
Guide d'installation Garniture de robinet sur baignoire/comptoir
Outils et matériels

Clé à
molette

Clé
hexagonale
de 5/32"

Mastic de plombier

Clé à
sangle
Plus: • Chiffons
Merci d'avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.
Avant de commencer
□ Veuillez lire toutes les instructions avant de commencer.
□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Avant l'installation, déballer la garniture du nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans l'emballage jusqu'à l'installation.
☐ Installer les valves requises, K-438-K-NA ou K-P438-K-NA, avant d'installer le produit. Se référer aux instructions d'installation emballées avec les valves.
□ Ce produit est conçu pour une installation sur un comptoir fini ou directement sur le rebord de l'appareil sanitaire.
Avant de commencer (cont.)
□ Dans le cas d'installation au comptoir de baignoire, installer le matériau du comptoir fini avant d'installer ce produit.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.


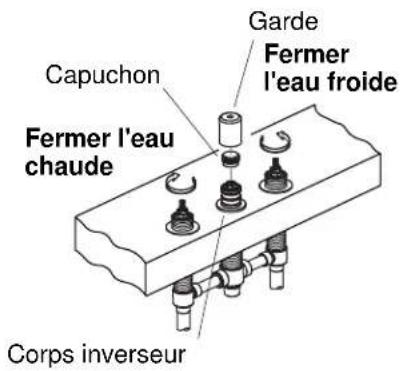

Capuchon Gerder Fermer l'eau froide Fermer l'eau chaude Corps inverseur1. Retirer le renfort et le capuchon

AVERTISSEMENT : Risque de blessures corporelles. Les lignes d'alimentation peuvent être pressurisées. Ne pas se pencher sur le corps de l'inverseur en tournant ou retirant le renfort ou le capuchon.
□ S'assurer que les robinets soient fermés (côté froid complètement vers la gauche, côté chaud complètement vers la droite).
□ Fermer l'alimentation d'eau principale.
□ Enrouler un torchon autour du bouchon pour empêcher l'eau de gicler.
IMPORTANT ! L'eau pourrait gicler du corps de l'inverseur lorsque le bouchon est retiré.
□ Retirer délicatement le bouchon.
□ Jeter le renfort et le bouchon.


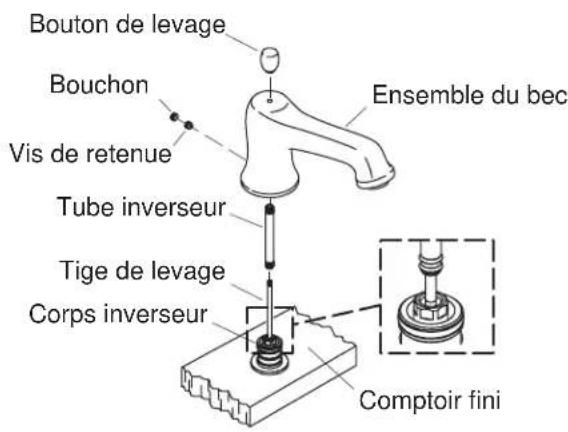

Bouton de levage Bouchon Vis de retenue Tube inverseur Tige de levage Corps inverseur Ensemble du bec Comptoir fini2. Installer le bec
IMPORTANT ! Garder le corps de l'inverseur et le tube propres afin d'éviter un endommagement du joint torique.
□ Installer la tige de levage dans la tige filetée du corps de l'inverseur. S'assurer que la tige de levage repose contre la tige filetée. Il peut être nécessaire de soulever et de maintenir la tige filetée du corps de l'inverseur avec des pinces durant cette installation.
□ Installer le tube inverseur sur la tige de levage dans le corps de l'inverseur.
□ Desserrer la vis de retenue du bec jusqu'à ce qu'elle soit dégagée de l'intérieur de la paroi interne du bec.
□ Appliquer du mastic de plombier ou équivalent au-dessous de la base du bec selon les instructions du fabricant du mastic.
□ Positionner le bec sur la tige de levage, le tube inverseur et le corps de l'inverseur. Presser délicatement vers le bas jusqu'à ce que le bec se mette en contact avec le comptoir fini.
□ Pivoter le bec jusqu'à ce qu'il soit aligné de face.
□ Serrer la vis de retenue.
□ Insérer le bouchon sur la vis de fixation et presser dans le bec.
□ Installer le bouton de levage sur la tige de levage.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.


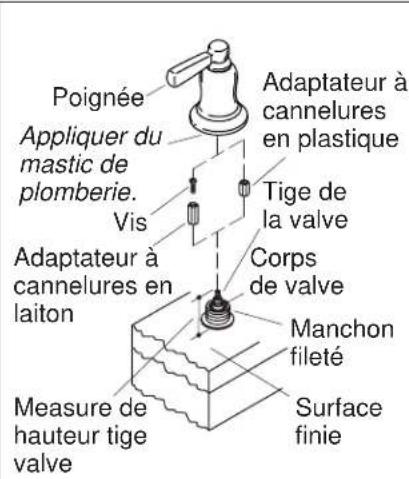

Poignée Appliquer du mastic de plomberie. Vis Adaptateur à cannelures en plastique Tige de la valve Corps de valve Manchon fileté Surface finie Measure de hauteur tige valve


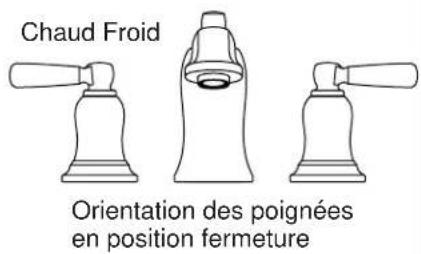

Chaud Froid Orientation des poignées en position fermeture3. Installer les poignées
□ Retirer les renforts en plâtre.
□ Mesurer la distance depuis le dessus de la tige de la valve à la surface finie.
□ Utiliser l'adaptateur à cannelures en laiton et la vis pour une hauteur de tige de valve comprise entre 1-13/16" (4,6 cm) et 2-1/8" (5,4 cm). Utiliser l'adaptateur à cannelures en plastique pour une hauteur de tige de valve comprise entre 2-1/8" (5,4 cm) et 2-5/16" (5,9 cm).
☐ Si l'adaptateur à cannelures en laiton est requis, glisser un adaptateur à cannelures sur la tige de valve et attacher avec la vis.
□ Si l'adaptateur à cannelures en plastique est requis, glisser l'adaptateur à cannelures sur la tige de valve.
□ Positionner les ensembles de poignées de façon à ce qu'elles soient en directions opposées, loin du bec.
REMARQUE : L'adaptateur à cannelures permet un alignement minutieux de la poignée. Pour ajuster, retirer la poignée et repositionner l'adaptateur à cannelures.
□ Aligner la poignée.
□ Réinstaller la poignée et vérifier l'alignement.

Tuyau d'alimentation du bec
4. Vérification de l'installation
□ Vérifier que les valves sont fermées (chaud = vers la droite, froid = vers la gauche).
□ S'assurer que toutes les connexions sont bien serrées.
□ Retirer l'ensemble de l'aérateur.
□ Ouvrir l'alimentation d'eau principale et vérifier s'ilyades fuites.
□ Ouvrir les valves d'eau chaude et froide et faire couler l'eau à travers le bec pour chasser tous les débris. Vérifier s'ilyades fuites.
□ Confirmer la bonne opération de l'inverseur.
□ Tourner les poignées de chaud et froid en position de fermeture puis ouvrir à nouveau. Vérifier que le débit d'eau soit dévié vers le bec et que la douchette soit fermée.
□ Fermer les valves de chaud et froid pour fermer l'alimentation d'eau.
□ Nettoyer l'aérateur de tous débris.
□ Réinstaller l'ensemble de l'aérateur.
