Caractéristiques techniques	Robinet de cuisine KOHLER K-13816, finition chromée, avec levier unique pour un contrôle facile de l'eau.
Dimensions	Hauteur : 30 cm, Portée : 20 cm.
Matériaux	Fabriqué en laiton de haute qualité, résistant à la corrosion.
Installation	Installation à un trou, compatible avec les éviers standards.
Utilisation	Idéal pour un usage domestique dans la cuisine, facile à utiliser pour le lavage des plats et la préparation des aliments.
Maintenance	Nettoyage régulier avec un chiffon doux et un nettoyant non abrasif recommandé.
Sécurité	Équipé d'un système anti-retour pour éviter la contamination de l'eau potable.
Informations générales	Garantie limitée de 5 ans, service client disponible pour assistance.

FOIRE AUX QUESTIONS - K-13816 KOHLER

Comment installer le robinet KOHLER K-13816 ?

Pour installer le robinet KOHLER K-13816, commencez par couper l'eau. Ensuite, retirez l'ancien robinet si nécessaire. Suivez les instructions fournies dans le manuel d'installation, en veillant à bien serrer les raccords et à vérifier l'étanchéité.

Comment nettoyer le robinet KOHLER K-13816 ?

Pour nettoyer le robinet KOHLER K-13816, utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs qui pourraient rayer la finition. Pour les dépôts de calcaire, un mélange de vinaigre et d'eau peut être utilisé.

Que faire si le robinet fuit ?

Si le robinet KOHLER K-13816 fuit, commencez par identifier la source de la fuite. Vérifiez les joints et les raccords. Si nécessaire, resserrez les connexions ou remplacez les joints usés.

Le robinet KOHLER K-13816 est-il garanti ?

Oui, le robinet KOHLER K-13816 est généralement couvert par une garantie limitée. Consultez le manuel ou le site Web de KOHLER pour plus de détails sur la durée et les conditions de la garantie.

Comment régler la température de l'eau sur le robinet KOHLER K-13816 ?

Pour régler la température de l'eau, tournez le levier de commande vers la gauche pour de l'eau chaude et vers la droite pour de l'eau froide. Assurez-vous que le mélangeur est bien ajusté pour obtenir la température désirée.

Comment remplacer la cartouche du robinet KOHLER K-13816 ?

Pour remplacer la cartouche, commencez par couper l'eau et démontez le robinet selon les instructions du manuel. Retirez la cartouche usée et remplacez-la par une nouvelle. Remontez le robinet en suivant les étapes inverses.

Où puis-je acheter des pièces de rechange pour le robinet KOHLER K-13816 ?

Les pièces de rechange pour le robinet KOHLER K-13816 peuvent être achetées sur le site Web de KOHLER, dans des magasins de bricolage ou chez des revendeurs agréés KOHLER.

Quel type de tuyauterie est compatible avec le robinet KOHLER K-13816 ?

Le robinet KOHLER K-13816 est généralement compatible avec des tuyauteries en cuivre, PEX et PVC, mais il est recommandé de vérifier les spécifications techniques pour s'assurer de la compatibilité.

MODE D'EMPLOI K-13816 KOHLER

Français, page "Français-1"

Guide d'installation Pédale de contrôle montage mural

Outils et matériels

Clé à molette

Joint d'étanchéité pour filetage

Tournevis divers

Plus:

- Trois (3) vis à tête plate

Avant de commencer

□ Couper l'alimentation d'eau principale.
□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Fournir assez de renfort au mur.
- Sélectionner les vis à tête plate de longueur suffisante pour sécuriser la base de la pédale de contrôle au mur fini.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.

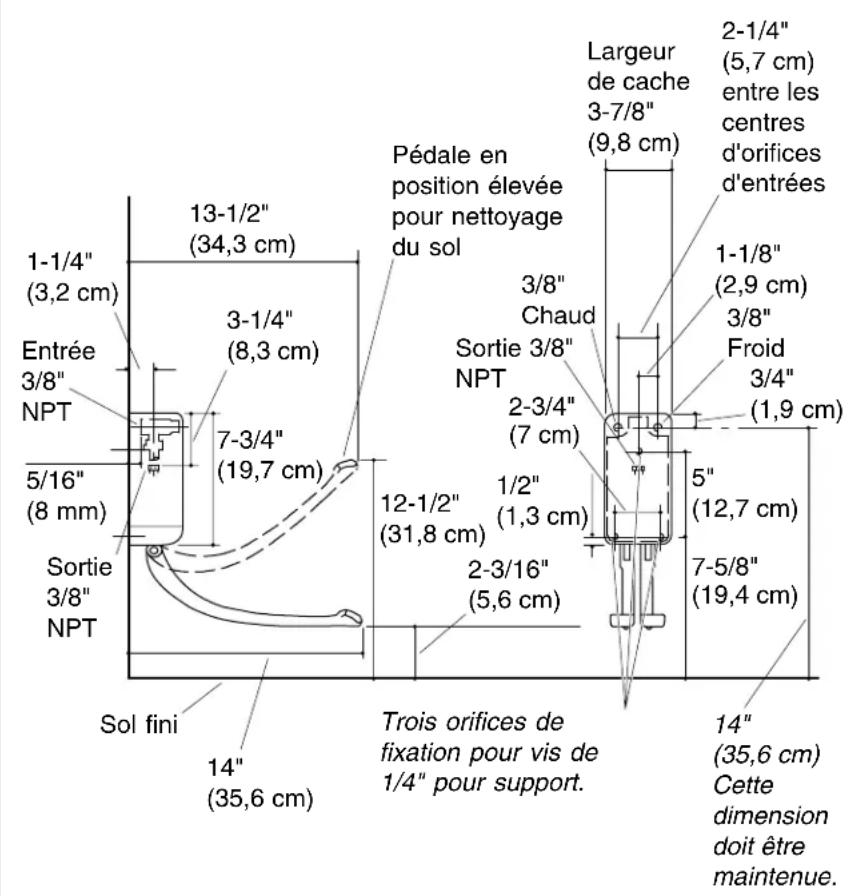

1-1/4" (3,2 cm) Entrée 3/8" NPT 5/16" (8 mm) Sortie 3/8" NPT Sol fini 13-1/2" (34,3 cm) 3-1/4" (8,3 cm) 7-3/4" (19,7 cm) 12-1/2" (31,8 cm) 2-3/16" (5,6 cm) Pédale en position élevée pour nettoyage du sol 3/8" Chaud Sortie 3/8" NPT 2-3/4" (7 cm) 1/2" (1,3 cm) 2-3/16" (5,6 cm) Largeur de cache 3-7/8" (9,8 cm) 2-1/4" (5,7 cm) entre les centres d'orifices d'entrées 1-1/8" (2,9 cm) 3/8" Froid 3/4" (1,9 cm) 5" (12,7 cm) 7-5/8" (19,4 cm) Trois orifices de fixation pour vis de 1/4" pour support. 14" (35,6 cm) Cette dimension doit être maintenue.

Plan de raccordement

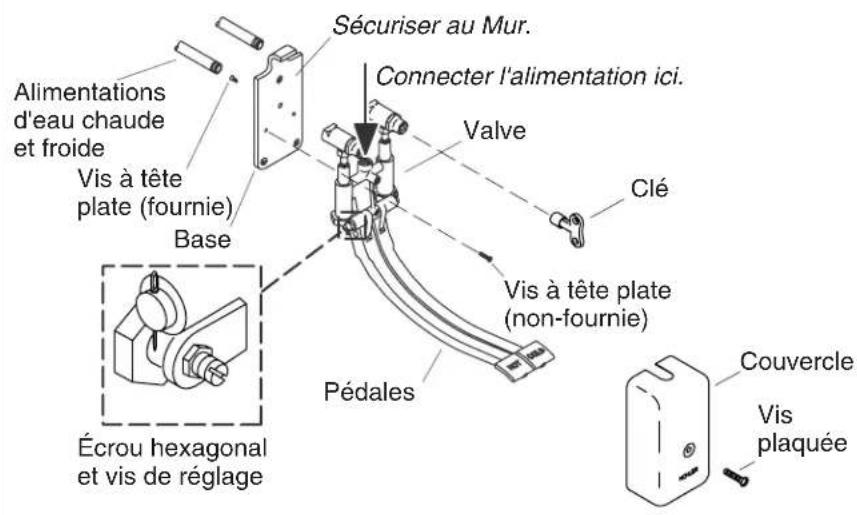

Sécuriser au Mur. Connecter l'alimentation ici. Alimentations d'eau chaude et froide Vis à tête plate (fournie) Base Valve Clé Vis à tête plate (non-fournie) Pédales Écrou hexagonal et vis de réglage Couvercle Vis plaquée

1. Installer la pédale de contrôle

Sécuriser la base

□ Sécuriser la base à la valve avec trois vis à têtes plates (fournies).
□ Connecter l'alimentation du lavabo ou de l'évier à la valve. Se référer aux instructions emballées avec l'alimentation du lavabo ou de l'évier.

REMARQUE: Avant de sécuriser la base au mur fini, s'assurer que du renfort suffisant a été ajouté au mur fini.

□ Avec trois (3) vis à tête plate (non-fournie), sécuriser la base au mur fini.

Connector les alimentations

□ Appliquer un ruban d'étanchéité pour filetage aux alimentations d'eau chaude et froide.
□ Raccorder les alimentations d'eau chaude et froide à la valve.
□ Ajuster le couvercle en place sur la valve et la base.

Installer la pédale de contrôle (cont.)

REMARQUE: Si les pédales sont en contact avec le couvercle, la hauteur des pédales doit être ajustée. Retirer le couvercle de la valve et la base. Desserrer les écrous hexagonaux des vis de réglage vers la gauche jusqu'à ce que les pédales soient nivelées et qu'elles ne touchent plus le couvercle. Resserrer les écrous hexagonaux. Réinstaller le couvercle sur la valve et la base, puis revérifier la hauteur des pédales.

Vérification de l'installation

□ Ouvrir l'alimentation d'eau.
□ Utiliser la clé (fournie) pour ouvrir complètement les arrêts d'alimentation de valve. Vérifier s'il y a des fuites et réparer au besoin.
□ Sécuriser la couverture de la valve avec la vis plaquée.
