Español, página "Español-1"
THE BOLD LOOK OF KOHLER
105345-2-AC
Tools and Materials
Adjustable Wrench
Thread Sealant
Guía de instalación Control de pedal de montaje a la pared
Herramientas y materiales
Llave
ajustable
Sellador
de roscas
Destornilladores
surtidos
Más:
• Tres (3) tornillos de cabeza plana
Antes de comenzar
□ Cierre el suministro principal de agua.
□ Cumpla con todos los códigos locales de plomería y construcción.
□ Suministre suficiente refuerzo en la pared.
□ Seleccione tornillos de cabeza plana que sean lo suficientemente largos para fijar la base del control de pedal a la pared acabada.
☐ Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo aviso, tal como se especifica en la lista de precios.


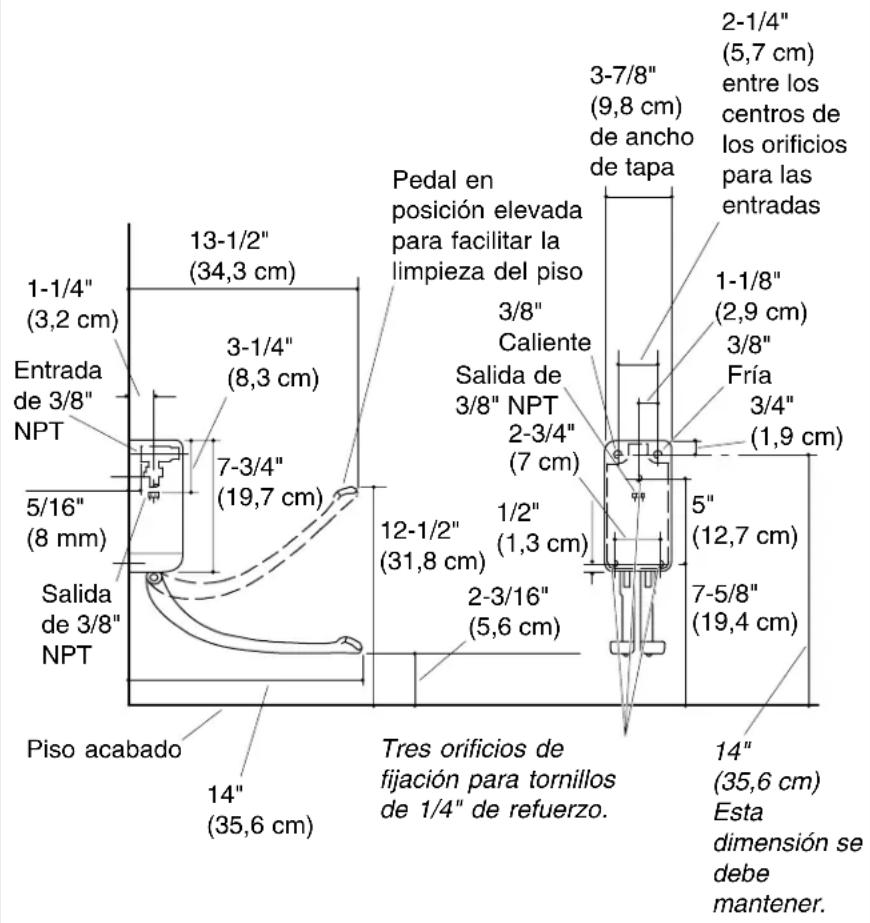

1-1/4" (3,2 cm) Entrada de 3/8" NPT 5/16" (8 mm) Salida de 3/8" NPT Piso acabado 13-1/2" (34,3 cm) 3-1/4" (8,3 cm) 7-3/4" (19,7 cm) 12-1/2" (31,8 cm) 14" (35,6 cm) Tres orificios de fijación para tornillos de 1/4" de refuerzo. 3-7/8" (9,8 cm) de ancho de tapa Pedal en posición elevada para facilitar la limpieza del piso 3/8" Caliente Salida de 3/8" NPT 2-3/4" (7 cm) 1/2" (1,3 cm) 2-3/16" (5,6 cm) 3-7/8" (9,8 cm) entre los centros de los orificios para las entradas 1-1/8" (2,9 cm) 3/8" Fría 3/4" (1,9 cm) 5" (12,7 cm) 7-5/8" (19,4 cm) 14" (35,6 cm) Esta dimensión se debe mantener.Diagrama de instalación
Kohler Co. Español-2 105345-2-AC


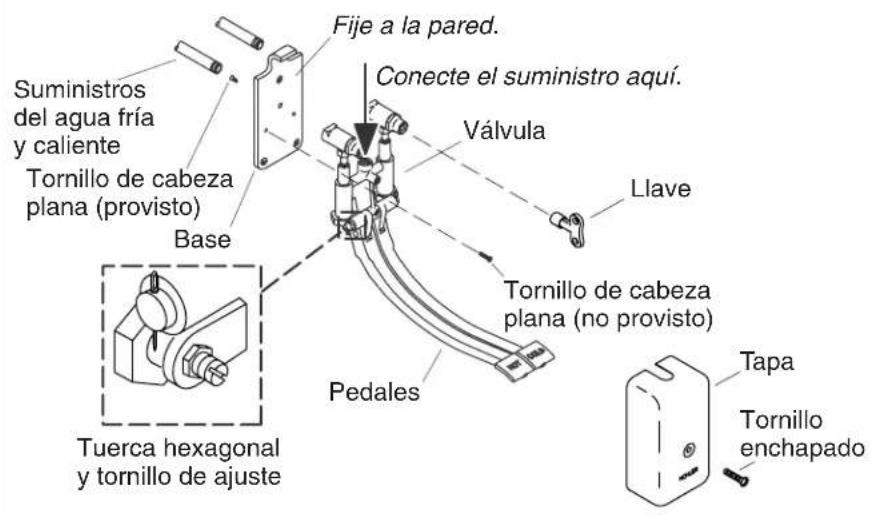

Suministros del agua fría y caliente Tornillo de cabeza plana (provisto) Base Fije a la pared. Conecte el suministro aquí. Válvula Llave Tornillo de cabeza plana (no provisto) Pedales Tuerca hexagonal y tornillo de ajuste Tapa Tornillo enchapado1. Instale el control de pedal
Fije la base
□ Apriete con seguridad la base a la válvula con los tres tornillos de cabeza plana (provistos).
□ Conecte el suministro del lavabo o fregadero a la válvula.
Consulte las instrucciones provistas con el suministro del lavabo o fregadero.
NOTA: Antes de fijar la base a la pared acabada, asegúrese de haber provisto suficiente refuerzo a la pared acabada.
□ Con tres (3) tornillos de cabeza plana (no provistos), fije la base a la pared acabada.
Conecte los suministros
□ Aplique sellador de roscas a los suministros de agua fría y caliente.
□ Conecte los suministros del agua fría y caliente a la válvula.
□ Encaje la tapa en su lugar sobre la válvula y la base.
Instale el control de pedal (cont.)
NOTA: Si los pedales tocan la tapa, es necesario ajustar la altura de los pedales. Retire la tapa de la válvula y base. Afloje las tuercas hexagonales de los tornillos de ajuste hasta que los pedales estén parejos y ya no toquen la tapa. Vuelva a apretar las tuercas hexagonales. Vuelva a instalar la tapa sobre la válvula y la base, luego vuelva a verificar la altura de los pedales.
Verificación de la instalación
□ Abra el suministro de agua.
□ Con la llave (provista), abra completamente las llaves de paso. Verifique que no haya fugas y repare de ser necesario.
□ Fije la tapa a la válvula con el tornillo enchapado.
105345-2-AC
105345-2-AC
