Triton K-7319-4 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de cuisine à fixation murale
Marque	Kohler
Modèle	Triton K-7319-4
Catégorie	Robinet
Type de montage	Mural
Matériau	Laiton chromé
Poids approx.	2,5 kg
Raccordement	Eau chaude et eau froide, filetage 1/2" NPT
Fonctions principales	Mélangeur à deux manettes, bec orientable, crépine démontable, option savonnière
Débit d'eau	Environ 8 L/min à 3 bars
Type de commande	Manettes excentriques
Entretien & nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse; éviter les produits abrasifs ou acides
Sécurité	Respecter les codes de plomberie locaux; couper l'arrivée d'eau avant installation
Pièces détachées	Manches excentriques, écrous de couplage, brides, mamelons, aérateur, savonnière en option
Réparabilité	Pièces standard disponibles; intervention possible par un plombier professionnel
Garantie	Garantie limitée du fabricant (consulter le manuel)
Pays d'origine	États-Unis (marque Kohler)

FOIRE AUX QUESTIONS - Triton K-7319-4 KOHLER

Comment installer le robinet Triton K-7319-4 ?

Suivez les étapes du manuel : installez d'abord les manches excentriques sur les mamelons muraux, puis fixez le corps du robinet avec les écrous de couplage. Assurez-vous que les brides sont bien serrées contre le mur.

Que faire si le robinet fuit au niveau des raccords ?

Vérifiez que tous les écrous de couplage sont bien serrés. Si la fuite persiste, remplacez les rondelles d'étanchéité ou contactez un plombier.

Comment nettoyer le robinet Triton ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs, acides ou chlorés qui pourraient endommager le fini chromé.

Puis-je installer une savonnière sur ce robinet ?

Oui, le modèle K-7319-4 est prévu pour une savonnière en option. Suivez les instructions de la section 3 du manuel pour l'installer.

Comment régler la température de l'eau ?

Les manettes excentriques contrôlent le débit et la température. Tournez la manette gauche pour l'eau chaude et la droite pour l'eau froide. Ajustez les deux pour obtenir la température souhaitée.

Le débit d'eau est faible, que faire ?

Démontez l'aérateur en le tournant vers la gauche et nettoyez-le pour enlever les débris. Remettez-le en place après l'avoir nettoyé.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé à molette, d'une clé à siège de 7/16" et d'une clé à fourche. Des sangles ou coudes à oreilles peuvent être nécessaires pour sécuriser les alimentations.

Le robinet ne tient pas en place, comment le niveler ?

Utilisez une clé à siège de 7/16" pour pivoter les manches excentriques jusqu'à ce que le robinet soit de niveau, puis resserrez les écrous de couplage.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées comme les manches excentriques, les écrous ou l'aérateur sont disponibles auprès des revendeurs Kohler agréés ou en ligne.

Le robinet est-il garanti ?

Oui, Kohler offre une garantie limitée. Consultez le manuel pour les détails ou contactez le service client Kohler.

MODE D'EMPLOI Triton K-7319-4 KOHLER

Français, page" Français-1"

Guide d'installation Robinets de cuisine à fixation murale

Outils et matériels

Clé à molette Clé à siège de 7/16"

Clé à fourche

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

REMARQUE : Utiliser des sangles à deux trous ou coude à oreilles et des vis pour sécuriser les alimentations d'eau dans le mur.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'arrivée d'eau principale.
□ Vérifier avec soin si l'évacuation ou les tubes d'arrivée d'eau sont endommagés.
□ Replacer les tubes d'alimentation ou d'évacuation si nécessaire.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des robinets sans préavis, comme spécifié dans le catalogue des prix.

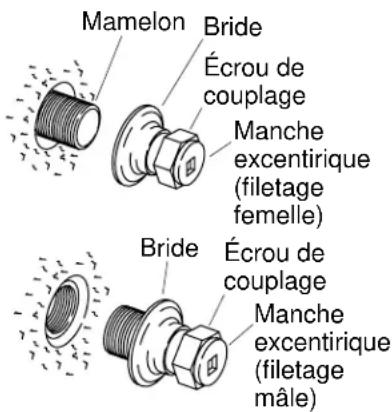

Mamelon Bride Écrou de couplage Manche excentirique (filetage femelle) Bride Écrou de couplage Manche excentirique (filetage mâle)

1. Installer le manche excentrique

□ Glisser un écrou de couplage et une bride sur chaque manche excentrique froid et chaud.
□ Mesurer et installer le mamelon. Si le manche excentrique a un filetage femelle, les mamelons devraient s'étendre de 3/8" (1 cm) à 1/2" (1,3 cm) à partir de l'avant du mur. Si la queue excentrique a un filetage mâle, le mamelon devrait être d'égalité avec l'avant du mur.
□ Visser un manche excentrique sur chaque mamelon froid et chaud. S'assurer que chaque bride soit serrée contre le mur fini.

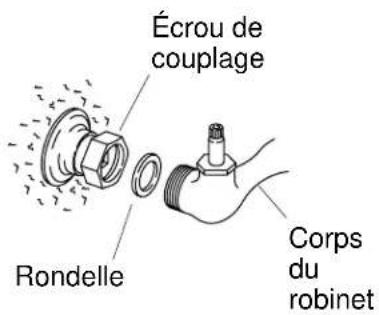

Écrou de couplage Rondelle Corps du robinet

Manche Clé à siège

2. Installer l'ensemble du robinet.

REMARQUE : Les manches des robinets chaud et froid sont excentriques pour permettre le réglage.

□ Insérer une rondelle dans chaque écrou de couplage froid et chaud.
□ Aligner et insérer l'ensemble du robinet dans chaque manche de robinet froid et chaud.
□ Visser partiellement chaque écrou de couplage froid et chaud sur le filetage du robinet jusqu'au serrage.
□ Vérifier le nivelage de l'ensemble du robinet.
□ Si l'ensemble du robinet n'est pas nivelé, pivoter les manches excentriques froid et chaud avec une clé à siège de 7/16".
□ Après le réglage, bien sécuriser chaque écrou de couplage froid et chaud.

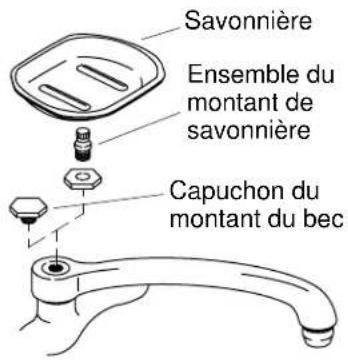

Savonnière Ensemble du montant de savonnière Capuchon du montant du bec

3. Installer la savonnière

Pour une installation avec savonnière:

□ Glisser un écrou sur chaque ensemble du montant de la savonnière.
□ Du dessus du robinet, insérer l'ensemble de savonnière dans l'orifice à la base du bec. Serrer et sécuriser.
□ Placer la savonnière sur l'ensemble du montant de la savonnière.

Pour une installation sans savonnière:

□ Installer le capuchon du montant du bec dans le trou à la base du bec. Serrer et sécuriser.

4. Vérification de l'installation

□ S'assurer que tous les raccords soient bien serrés.
□ Ouvrir le drain.
□ Ouvrir l'arrivée d'eau principale.
□ Pivoter l'aérateur vers la gauche jusqu'à ce que l'aérateur soit retiré du bec.
□ Ouvrir les valves d'eau froide et chaude.
□ Faire couler l'eau à travers le bec pendant environ une minute pour chasser tous les débris. Vérifier s'il y a des fuites.
□ Retirer tous débris de l'aérateur puis réinstaller.
