Tipo de producto	Grifo de cocina de fijación mural
Marca	Kohler
Modelo	Triton K-7319-4
Categoría	Grifo
Tipo de montaje	Mural
Material	Latón cromado
Peso aprox.	2,5 kg
Conexión	Agua caliente y agua fría, rosca 1/2" NPT
Funciones principales	Mezclador de dos manetas, caño orientable, aireador desmontable, opción de jabonera
Caudal de agua	Aproximadamente 8 L/min a 3 bares
Tipo de mando	Manetas excéntricas
Mantenimiento y limpieza	Limpiar con un paño suave y agua jabonosa; evitar productos abrasivos o ácidos
Seguridad	Respetar los códigos de fontanería locales; cortar el suministro de agua antes de la instalación
Piezas de repuesto	Manetas excéntricas, tuercas de acoplamiento, bridas, niples, aireador, jabonera opcional
Reparabilidad	Piezas estándar disponibles; intervención posible por un fontanero profesional
Garantía	Garantía limitada del fabricante (consultar el manual)
País de origen	Estados Unidos (marca Kohler)

Preguntas frecuentes - Triton K-7319-4 KOHLER

¿Cómo instalar el grifo Triton K-7319-4?

Siga los pasos del manual: instale primero las manetas excéntricas en los niples murales, luego fije el cuerpo del grifo con las tuercas de acoplamiento. Asegúrese de que las bridas estén bien ajustadas contra la pared.

¿Qué hacer si el grifo gotea en las conexiones?

Verifique que todas las tuercas de acoplamiento estén bien apretadas. Si la fuga persiste, reemplace las arandelas de sellado o contacte a un fontanero.

¿Cómo limpiar el grifo Triton?

Use un paño suave y agua jabonosa. Evite limpiadores abrasivos, ácidos o clorados que podrían dañar el acabado cromado.

¿Puedo instalar una jabonera en este grifo?

Sí, el modelo K-7319-4 está diseñado para una jabonera opcional. Siga las instrucciones de la sección 3 del manual para instalarla.

¿Cómo ajustar la temperatura del agua?

Las manetas excéntricas controlan el caudal y la temperatura. Gire la maneta izquierda para agua caliente y la derecha para agua fría. Ajuste ambas para obtener la temperatura deseada.

El caudal de agua es bajo, ¿qué hacer?

Desmonte el aireador girándolo hacia la izquierda y límpielo para eliminar los residuos. Vuelva a colocarlo después de limpiarlo.

¿Qué herramientas son necesarias para la instalación?

Necesitará una llave ajustable, una llave de asiento de 7/16" y una llave de horquilla. Pueden ser necesarias correas o codos de oreja para asegurar los suministros.

El grifo no se mantiene en su lugar, ¿cómo nivelarlo?

Use una llave de asiento de 7/16" para girar las manetas excéntricas hasta que el grifo esté nivelado, luego apriete las tuercas de acoplamiento.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto como manetas excéntricas, tuercas o aireador están disponibles a través de distribuidores autorizados de Kohler o en línea.

¿El grifo tiene garantía?

Sí, Kohler ofrece una garantía limitada. Consulte el manual para obtener detalles o contacte al servicio al cliente de Kohler.

MANUAL DE USUARIO Triton K-7319-4 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página" Español-1"

1015158-2-C

THE BOLD LOOK OF KOHLER®

Guía de Instalación Griferías murales de cocina

Herramientas y materiales

Llave ajustable Llave de punta cuadrada de 7/16"

Llave de boca abierta

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

NOTA: Utilice abrazaderas de dos agujeros o codos de orejetas para fijar los suministros de agua a la pared.

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
□ Revise con cuidado las tuberías de suministro y desagüe para ver si están dañadas.
□ Reemplace las tuberías de desagüe o suministro de ser necesario.
□ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

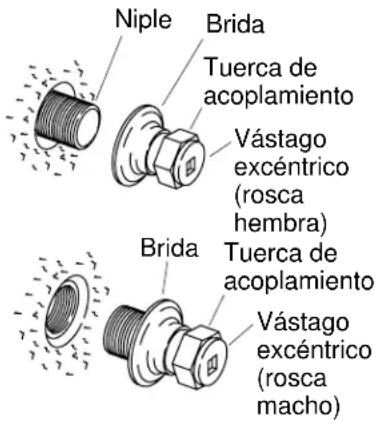

Niple Brida Tuerca de acoplamiento Vástago excéntrico (rosca hembra) Tuerca de acoplamiento Brida Vástago excéntrico (rosca macho)

1. Instale el vástago excéntrico

□ Deslice una tuerca de acoplamiento y una brida en cada vástago excéntrico del agua fría y caliente.
☐ Mida e instale el niple. Si el vástago excéntrico posee roscas hembra, los nipples deben sobresalir de 3/8" (1 cm) a 1/2" (1,3 cm) desde el frente de la pared. Si el vástago excéntrico tiene roscas macho, el niple debe estar a ras de la parte frontal de la pared.
□ Enrosque un montaje del vástago excéntrico en cada niple de agua fría y caliente. Asegúrese de que las bridas queden ajustadas contra la pared acabada.

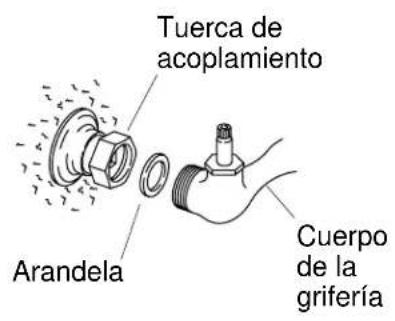

Tuerca de acoplamiento Arandela Cuerpo de la grifería

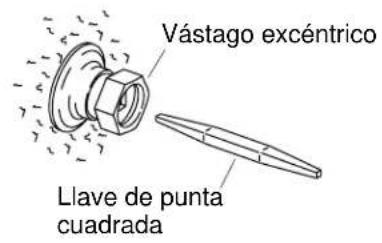

Vástago excéntrico Llave de punta cuadrada

2. Instale el montaje de la grifería

NOTA: Los vástagos del agua caliente y fría de la grifería son excéntricos para poder realizar ajustes.

□ Inserte una arandela en cada tuerca de acoplamiento del agua caliente y fría.
□ Alinee y luego inserte el montaje de la grifería en cada vástago del agua caliente y fría de la grifería.
□ Enrosque parcialmente cada tuerca de acoplamiento del agua caliente y fría en las roscas del montaje de la grifería hasta que estén apretadas.
□ Compruebe que el montaje de la grifería esté nivelado.
□ Si el montaje de la grifería no está nivelado, gire los vástagos excéntricos del agua fría y caliente con una llave de punta cuadrada de 7/16".
□ Una vez ajustado, apriete bien las tuercas de acoplamiento del agua caliente y fría.

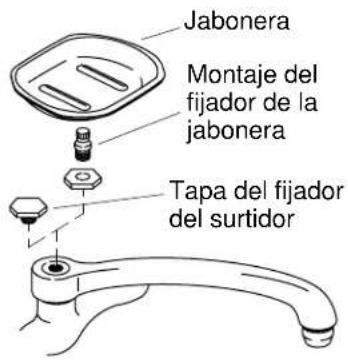

Jabonera Montaje del fijador de la jabonera Tapa del fijador del surtidor

3. Instale la jabonera

Instalación con una jabonera:

□ Deslice una tuerca en el montaje del fijador de la jabonera.
Por la parte superior de la grifería, inserte el montaje del fijador de la jabonera en el orificio de la base del surtidor. Apriete hasta que esté fijo.
Coloque la jabonera en la parte superior del montaje del fijador de la jabonera.

Instalación sin jabonera:

□ Instale la tapa del fijador del surtidor sobre el orificio en la base del surtidor. Apriete hasta que esté fijo.

4. Verificación de la instalación

□ Asegúrese de que todas las conexiones estén apretadas.
□ Abra el desagüe.
□ Abra el suministro principal de agua.
□ Gire el aireador hacia la izquierda hasta sacarlo del surtidor.
□ Abra las válvulas del agua caliente y fría.
- Haga circular agua a través del surtidor durante un minuto aproximadamente para eliminar los residuos. Verifique que no haya fugas.
□ Limpie el aireador y vuelva a instalarlo.

1015158-2-C

1015158-2-C

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

THE BOLD LOOK

OF KOHLER.

©2004 Kohler Co.

1015158-2-C
