MODE D'EMPLOI Composed K-73081-4 KOHLER

Français, page "Français-1"

Guide d'installation et d'entretien Robinet à montage sur baignoire/plateau

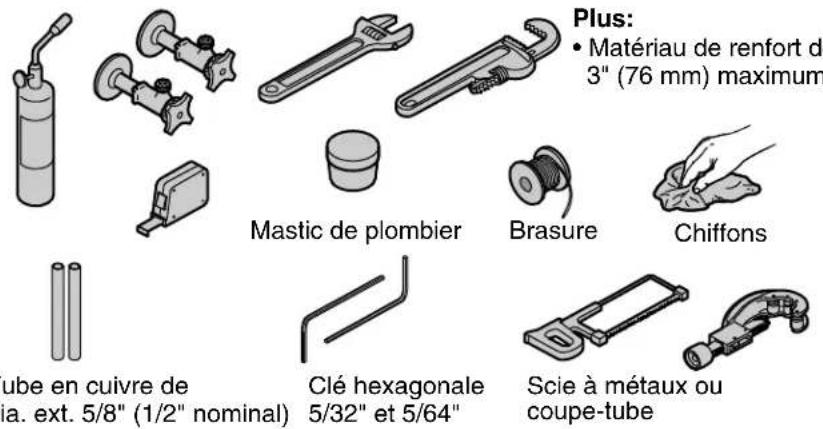

Outilsetmatériel

Plus:

- Matériau de renfort de 3" (76 mm) maximum

Avantdecommencer

AVERTISSEMENT: Risquedeblessures. Ne pas installer le robinet de baignoire dans un endroit où la personne dans le bain peut s'y appuyer par inadvertance.

ATTENTION: Risquededommagesmatériels. Choisir un outil de coupe adapté à la surface du plateau/rebord à découper. Voir les instructions de découpage dans les instructions du fabricant de la surface.

IMPORTANT! Installer sur un plateau fini seulement. Ne peut pas être installé sur un plateau brut.

IMPORTANT! Ne pas installer le bec ou les poignées sur une vanne de baignoire autre que celle fournie. Le bec et les poignées ne sont pas compatibles avec d'autres vannes.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Fermer l'arrivée d'eau.

Avantdecommencer(cont.)

□ Protéger la surface du plateau/rebord de la baignoire durant l'installation.

1276523-2-A Français-2 Kohler Co.

REMARQUE: Pour simplifier les interventions ultérieures, prévoir un panneau d'accès à la plomberie.

AVIS: Dans les installations standard, placer les corps de vannes à 4" (102 mm) du centre du bec, comme indiqué sur le schéma. Les corps de vannes peuvent être installés n'importe où sur le plateau. Ajuster les dimensions selon les besoins.

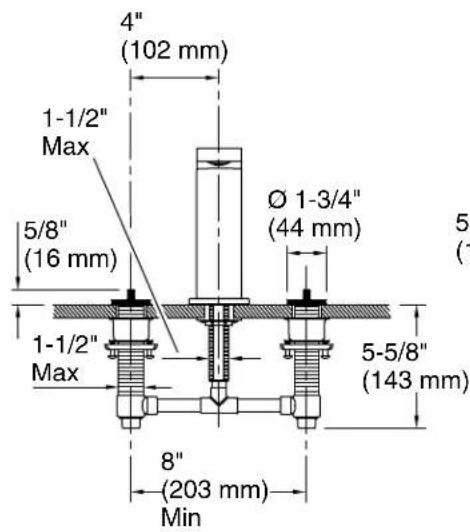

□ Déterminer l'emplacement des trous de fixation pour le bec et les vannes. Voir les emplacements et diamètres corrects sur le plan de raccordement coté.
Plateau/reborddebaignoirefinidemoinsde5/8" (16mm) d'épaisseur: Installer un renfort en bois sur le dessous du plateau/rebord. L'épaisseur combinée du renfort et du plateau/rebord ne doit pas dépasser 3" (76 mm).

ATTENTION: Risquededommagesmatériels. Choisir un outil de coupe adapté à la surface du plateau/rebord à découper. Se reporter aux instructions du fabricant de la surface pour les procédures de découpage adéquates.

Préparerlesite(cont.)

AVIS: Ne pas dépasser des diamètres de trous de 1-1/2" (38 mm) pour les trous de montage du bec et des corps de vannes. La surface de contact doit être maximale pour assurer installation réussie.

□ Avec précaution, découper les trous de fixation pour le bec et les vannes latérales.
□ Installer ou déplacer les arrivées d'eau selon les besoins.

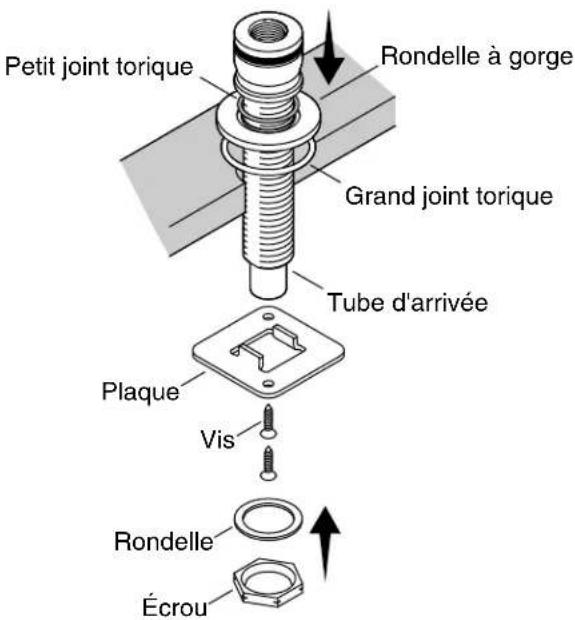

Petit joint torque Rondelle à gorge Grand joint torque Tube d'arrivée Plaque Vis Rondelle Écrou

2.Installerletubed'arrivée

□ Insérer le grand joint torique dans la grande gorge de la rondelle et le petit joint torique dans la petite gorge située sur le côté opposé de la rondelle.
□ Avec le grand joint torique dans la rondelle tourné vers le bas, placer la rondelle sur le trou de montage. Insérer avec précaution le tube d'arrivée dans la rondelle et le trou de montage.
□ Placer les languettes de la plaque vers le haut. Enfiler la plaque sur l'ensemble du tube d'arrivée à partir du dessous jusqu'à ce qu'il soit à ras du dessous du plateau/rebord. Sécuriser avec les vis. Enfiler la rondelle plate sur l'ensemble du tube d'arrivée, puis serrer l'écrou avec une clé.
☐ Installer le bouchon du tuyau (non illustré) dans le dessus du tube d'arrivée.

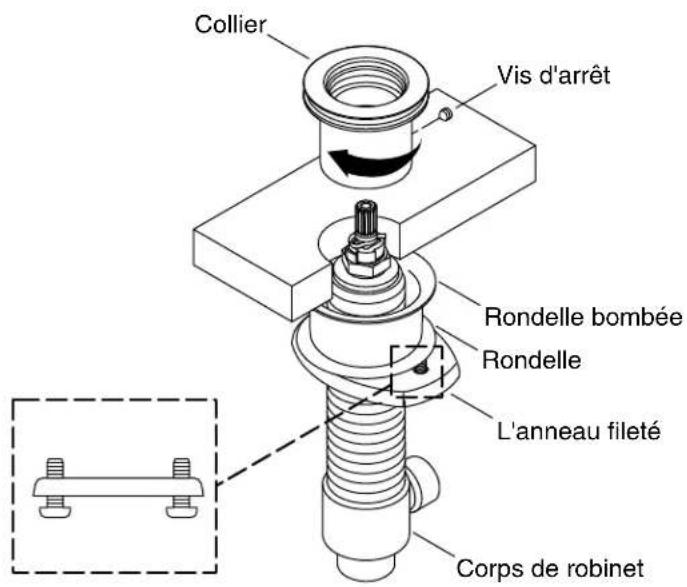

Collier Vis d'arrêt Rondelle bombée Rondelle L'anneau fileté Corps de robinet

3.Installerlescorpsdevannes

□ Mesurer l'épaisseur du plateau fini. Si le plateau mesure moins de 1-1/4" (32 mm), utiliser une rondelle bombée. Si l'épaisseur du plateau est supérieure à 1-1/4" (32 mm), la rondelle bombée peut être utilisée ou jetée.
□ Appliquer du mastic de plombier ou du matériau d'étanchéité sur le dessous d'un collier.
□ Visser partiellement deux vis dans un anneau fileté comme illustré.
□ Assembler un anneau fileté, une rondelle et une rondelle bombée (le cas échéant) vers le bas des corps de vannes, aussi loin que possible.
□ À partir du dessous, insérer le corps de vanne à travers le trou de montage.
□ À partir du dessus, enfiler le collier sur la vanne, jusqu'à ce qu'il s'arrête.
□ Lever le corps de vanne pour exposer la vis d'arrêt du collier. Serrer ensuite la vis d'arrêt du collier.

Installerlescorpsdevannes(cont.)

□ Répéter pour le deuxième corps de vanne.

Kohler Co. Français-7 1276523-2-A

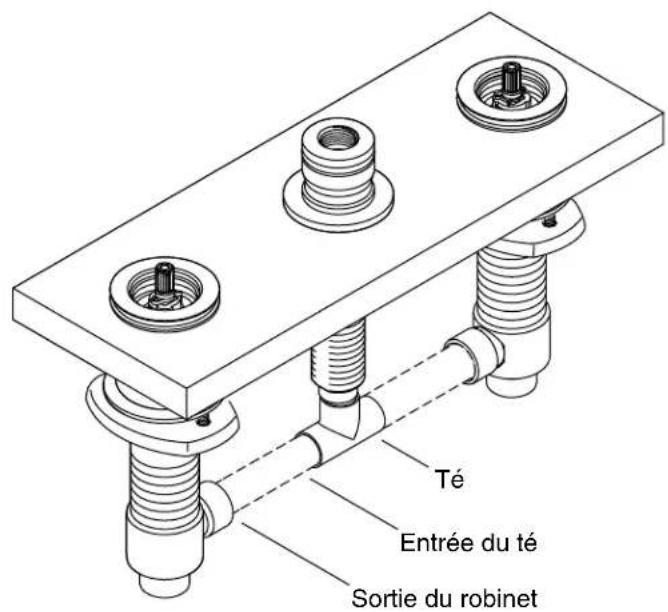

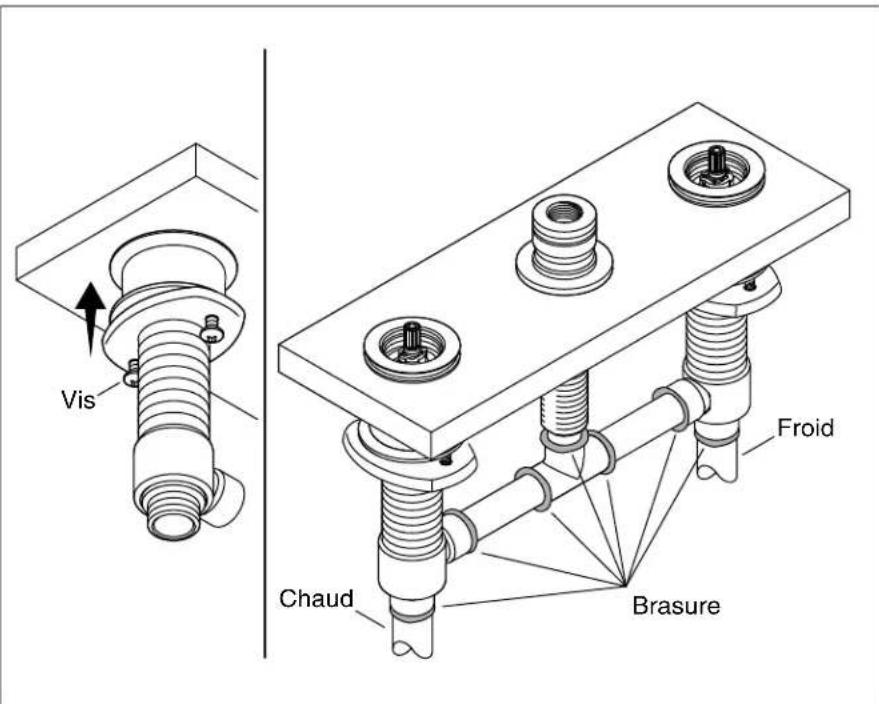

Té Entrée du té Sortie du robinet

4. Couperletube

□ Si le té n'est pas raccordé au tube du bec, l'attacher maintenant.
□ Mesurer la distance entre les entrées du té et chaque sortie de corps de vanne.
□ Couper le tube à la longueur.
□ Pivoter les corps de vannes et installer les deux sections de tube.
□ Vérifier que les tubes sont coupés aux bonnes longueurs.

1276523-2-A Français-8 Kohler Co.

□ Tourner l'anneau fileté vers le haut de chaque corps de vanne jusqu'au serrage à la main, puis utiliser un tournevis cruciforme pour bien serrer les vis des anneaux filetés.
□ Nettoyer tout excédent de mastic de plombier du plateau.
□ Raccorder les corps de vannes d'eau chaude et froide aux conduites d'arrivée d'eau appropriées.
□ Braser les raccords.

6.Installerlespoignées

REMARQUE: Les poignées des leviers doivent être parallèles au rebord de la baignoire lorsque les poignées sont en position d'arrêt. Les poignées doivent être dirigées vers la baignoire lorsqu'elles sont en position de marche.

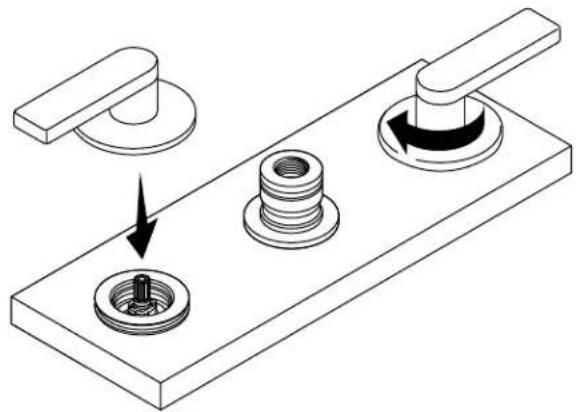

□ Aligner un ensemble de poignée sur le collier. Appuyer vers le bas et tourner le bonnet pour fixer l'ensemble de poignée.
□ Répéter pour la deuxième poignée.
□ Ouvrir et fermer les poignées pour vérifier l'alignement et un fonctionnement sans obstruction.

1276523-2-A Français-10 Kohler Co.

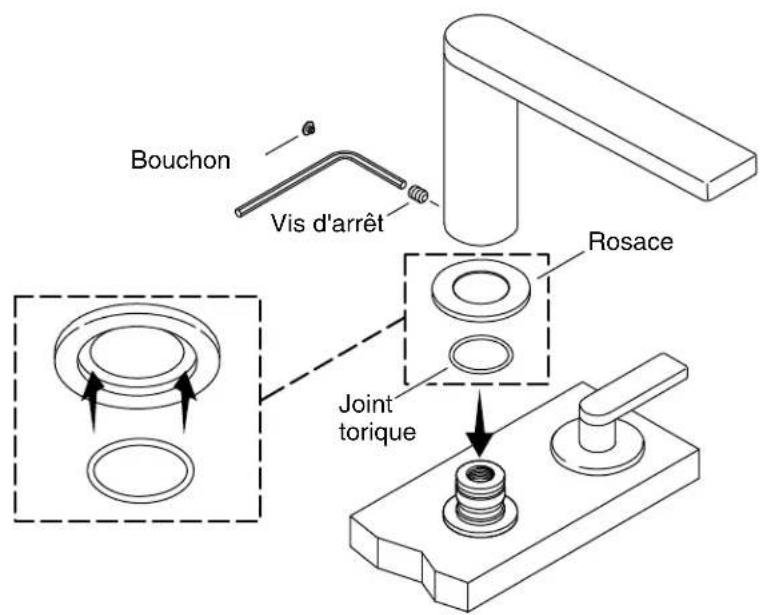

Bouchon Vis d'arrêt Rosace Joint torique

7.Terminerl'installation

□ S'assurer que les vannes du robinet sont fermées.
□ Ouvrir les arrivées d'eau du robinet.
□ Rechercher des fuites et réparer selon les besoins.
□ Fermer les arrivées d'eau.
□ Retirer le bouchon du tuyau d'arrivée.
□ Enfoncer le joint torique dans la gorge dans le dessous de la rosace.
□ Installer le bec et la rosace sur le tuyau d'arrivée.
□ Aligner le bec et le fixer en place avec la vis d'arrêt.
□ Enfoncer le bouchon dans le trou de la vis d'arrêt.
□ Ouvrir les arrivées d'eau.
□ Laisser couler l'eau par le bec et rechercher des fuites.

Entretienetnettoyage

Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de l'entretien de votre produit KOHLER:

• Utiliser un détergent doux comme du liquide pour vaisselle et de l'eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs qui pourraient rayer ou ternir la surface.
• Lire l'étiquette du produit de nettoyage avec le plus grand soin pour assurer que celui-ci peut être utilisé sans danger sur le matériau.
• Toujours tester la solution de nettoyage sur une surface non visible avant de l'appliquer sur l'ensemble de la surface.
• Ne pas laisser les nettoyants reposer ou tremper sur la surface.
• Essuyer les surfaces et rincer complètement avec de l'eau immédiatement après l'application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.
• Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel qu'une brosse ou une éponge à récurer pour nettoyer les surfaces.

Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer, consulter le site www.kohler.com/clean. Pour commander des informations sur l'entretien & le nettoyage, appeler le 1-800-456-4537.

Garantie

Garantielimitée à viedurobinet KOHLER ®

Kohler Co. garantit que les robinets* fabriqués après le 1er janvier 1997 ne fuient pas et ne gouttent pas lors d'une utilisation domestique normale, aussi longtemps que l'acquéreur d'origine demeure propriétaire de son domicile. Si le robinet goutte ou présente des fuites lors d'une utilisation normale, Kohler Co. enverra par courrier à l'acheteur, sans frais, la cartouche nécessaire pour réparer le robinet. La présente garantie s'applique uniquement aux robinets Kohler installés aux États-Unis, au Canada ou au Mexique ("Amérique du Nord").

Kohler Co. garantit également toutes les autres caractéristiques du robinet ou des accessoires ("Robinet")*, (à l'exception des finitions dorées, non-Vibrant®, non chromées) contre tout vice de matériau et de fabrication lors d'une utilisation domestique normale, aussi longtemps que l'acquéreur d'origine demeure propriétaire de son domicile. La présente garantie s'applique uniquement aux robinets Kohler installés

Garantie(cont.)

en Amérique du Nord. Si un vice est décelé lors d'une utilisation domestique normale, Kohler Co. choisira, à sa discrétion, la réparation, le remplacement ou la rectification appropriée. Cette garantie n'offre pas de protection contre les dommages dus à un accident, une mauvaise utilisation ou un mauvais traitement. Un entretien et un nettoyage inadéquats annulent la garantie**. Une preuve d'achat (ticket de caisse d'origine) doit être présentée à Kohler Co. avec toutes les réclamations au titre de la garantie. Kohler Co. n'est pas responsable des frais de main-d'œuvre, d'installation ou de tout autre frais particulier, accessoire ou indirect. La responsabilité de Kohler Co. ne dépassera en aucun cas le prix d'achat du robinet.

Si le robinet est utilisé dans un commerce ou s'il est installé en dehors d'Amérique du Nord, ou si la finition est dorée, non-Vibrant, peinte ou revêtue d'une poudre, Kohler Co. garantit le robinet contre tout vice de matériau et de fabrication pendant un (1) an à partir de la date d'installation du produit, selon les modalités de la garantie limitée standard d'un an de Kohler Co.

Pour toute réclamation au titre de la présente garantie, contacter Kohler Co. par l'intermédiaire du vendeur, plombier, centre de rénovation ou revendeur par internet, ou bien par écrit à l'adresse suivante Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Fournir tous les renseignements pertinents à la réclamation, dont notamment une description complète du problème et du produit, le numéro de modèle, la couleur, la finition, la date et le lieu d'achat du produit. Joindre également l'original de la facture. Pour de plus amples renseignements ou pour obtenir les coordonnées du service de réparation le plus proche, appeler le 1-800-4-KOHLER (1-800-456-4537) à partir des E.-U. et du Canada, et le 001-800-456-4537 à partir du Mexique, ou consulter le site www.kohler.com aux É.-U., www.ca.kohler.com à partir du Canada, ou www.mx.kohler.com au Mexique.

KOHLERCO.ET/OULEREVENDEURFOURNISSENTCES GARANTIESAULIEUETPLACDEDETOUTESAUTRES GARANTIES,EXPRESSESOUTACITES,YCOMPRISLES GARANTIESTACITESDECOMMERCIALITÉETD'ADAPTATION ÀUNUSAGEPARTICULIER.KOHLERCO.ET/OULE REVENDEURDÉCLINENTTOUTERESPONSABILITÉCONTRE LESDOMMAGESPARTICULIERS,ACCESSOIRESOU INDIRECTS.Certainsétatsetprovincesnepermettentpasdelimite surladuréedelagarantietacite,nil'exclusionoulalimitedes dommages,et,parconséquent,lesditeslimitesetexclusionspeuvent nepass'appliqueràvotrecas.Laprésentegarantieaccordeau consommateurdesdroitsjuridiquesparticuliers.Vouspouvez

Kohler Co. Français-13 1276523-2-A
