MODE D'EMPLOI Bedpan K-13960 KOHLER
Français, page "Français-1"
Guide d'installation
Laveurs de bassins hygiéniques
Outils et matériaux

Perceuse et mèche de 9/16" ou plus



Ruban d'étanchéité pour filets

5/32"

Clé à sangle
Plus:
• Clé à siège (Kohler n° 21334)
• 2 mamelons de tuyau IPS de 1/2"
- Trois (3) vis à tête plate
- Chiffons
Avant de commencer

ATTENTION: Risquededommagesmatériels. Fournir assez de renforcement ou de supports de fixation pour soutenir la tuyauterie et le laveur de bassins hygiéniques, tel que requis à l'intérieur du mur fini.
□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Fermer le robinet principal et l'arrivée d'eau.
□ Choisir des vis à tête plate qui sont assez longues pour fixer la base de la commande au pied sur le mur fini.


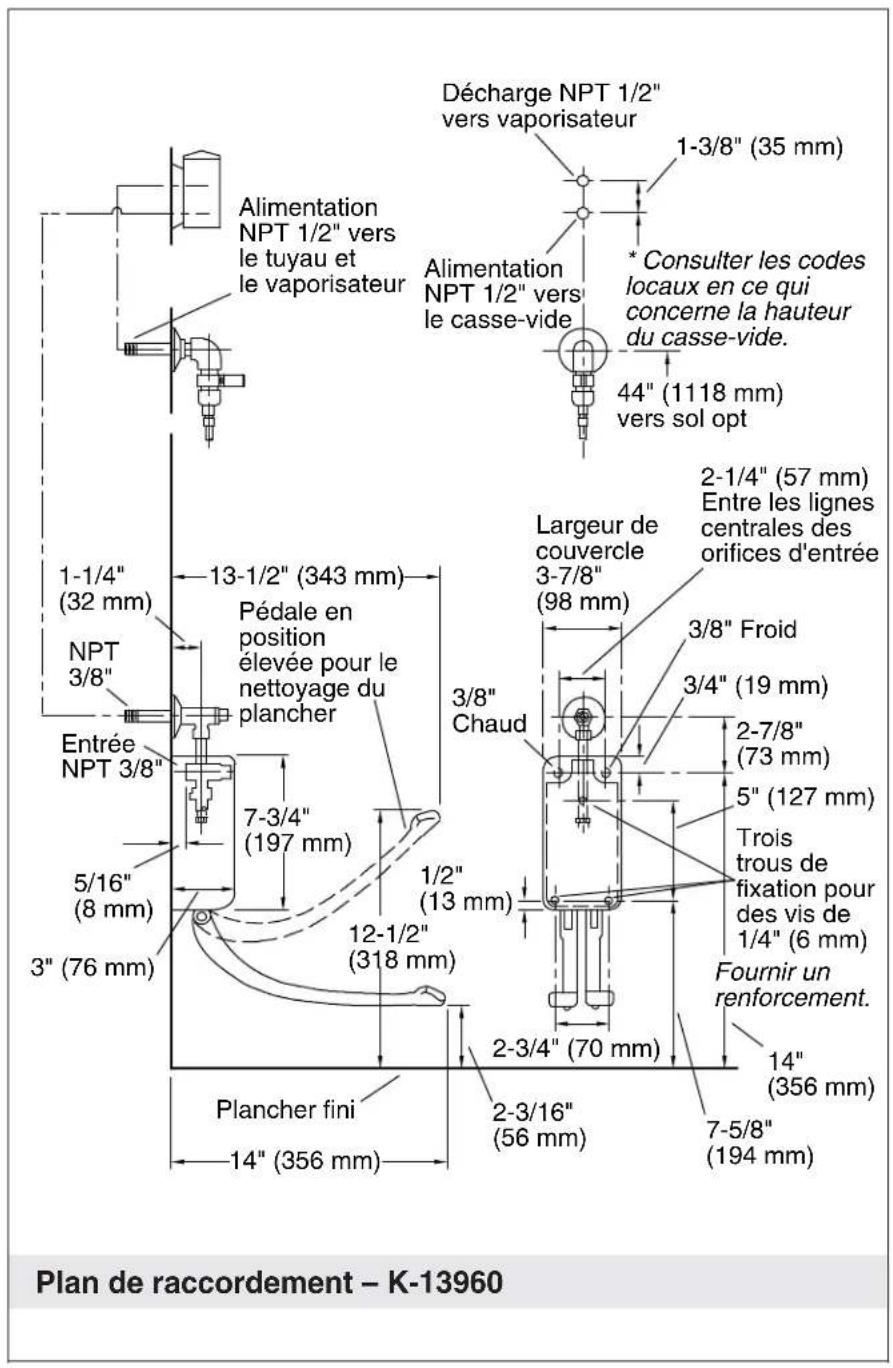

Plan de raccordement - K-13960 Alimentation NPT 1/2" vers le tuyau et le vaporisateur Décharge NPT 1/2" vers vaporisateur 1-3/8" (35 mm) Alimentation NPT 1/2" vers le casse-vide * Consulter les codes locaux en ce qui concerne la hauteur du casse-vide. 44" (1118 mm) vers sol opt 1-1/4" (32 mm) 13-1/2" (343 mm) Pédale en position élevée pour le nettoyage du plancher Largeur de couvercle 3-7/8" (98 mm) 2-1/4" (57 mm) Entre les lignes centrales des orifices d'entrée 3/8" Froid 3/4" (19 mm) 3/8" Chaud 2-7/8" (73 mm) 5" (127 mm) Trois trous de fixation pour des vis de 1/4" (6 mm) Fournir un renforcement. 5/16" (8 mm) 7-3/4" (197 mm) 12-1/2" (318 mm) 1/2" (13 mm) 2-3/4" (70 mm) 2-3/16" (56 mm) 7-5/8" (194 mm) 3/8" Entrée NPT 3/8" Entrée NPT 3/8" 3" (76 mm) Plancher fini 14" (356 mm)1034416-2-C Français-2 Kohler Co.


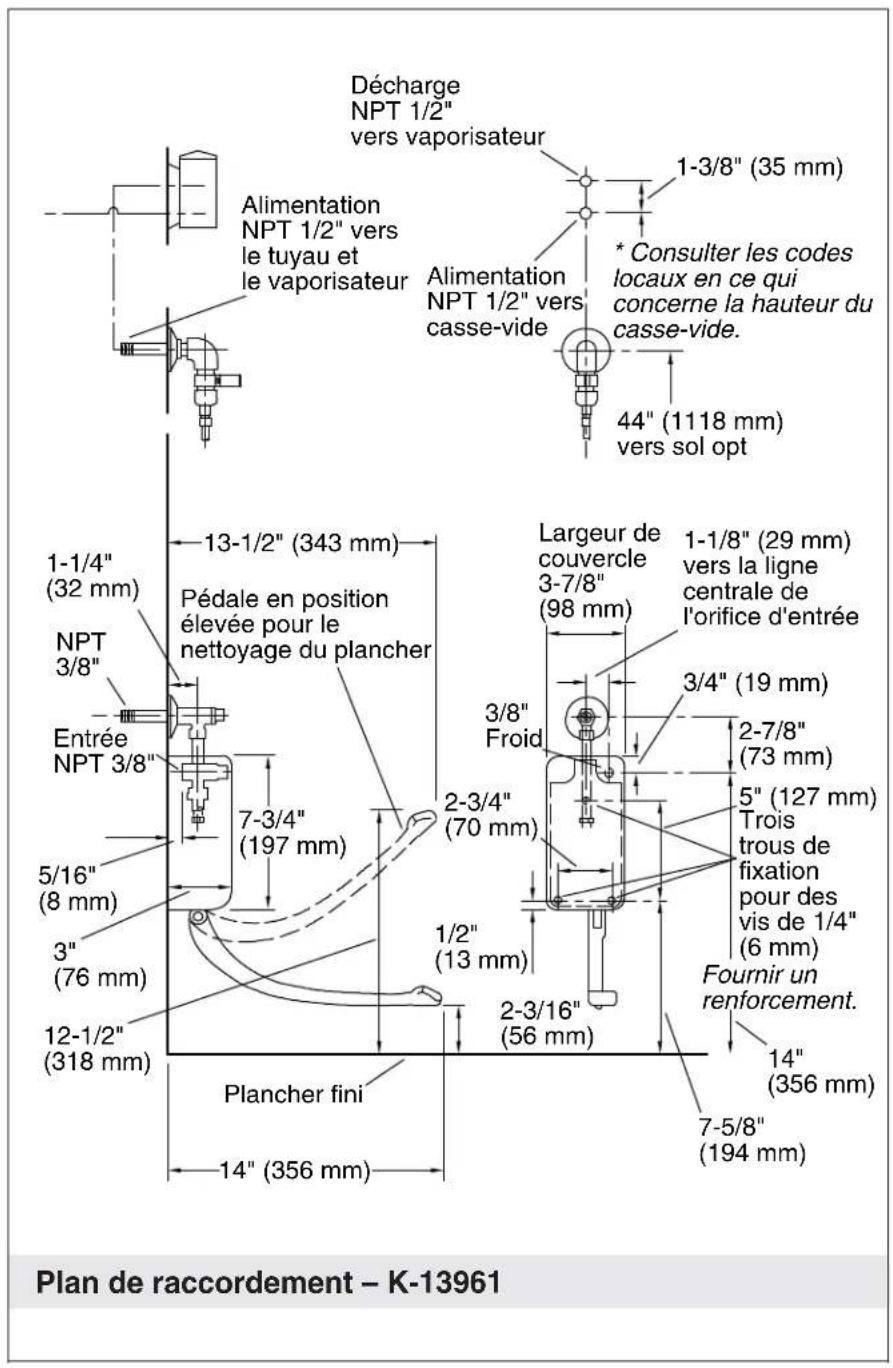

Décharge NPT 1/2" vers vaporisateur 1-3/8" (35 mm) Alimentation NPT 1/2" vers le tuyau et le vaporisateur * Consulter les codes locaux en ce qui concerne la hauteur du casse-vide. 44" (1118 mm) vers sol opt 1-1/4" (32 mm) 13-1/2" (343 mm) Pédale en position élevée pour le nettoyage du plancher Largeur de couvercle 3-7/8" (98 mm) 1-1/8" (29 mm) vers la ligne centrale de l'orifice d'entrée 3/8" Froid 3/4" (19 mm) 2-7/8" (73 mm) 5" (127 mm) Trois trous de fixation pour des vis de 1/4" (6 mm) Fournir un renforcement. 1/2" (13 mm) 2-3/16" (56 mm) 14" (356 mm) 7-5/8" (194 mm) 12-1/2" (318 mm) Plancher fini 14" (356 mm) Plan de raccordement - K-13961Kohler Co. Français-3 1034416-2-C
1. Préparer le site

ATTENTION: Risquededommagesmatériels. Fournir assez de renforcement ou de supports de fixation pour soutenir la tuyauterie et le laveur de bassins hygiéniques, tel que requis à l'intérieur du mur fini.
□ Se référer à la section "Plan de raccordement" pour le modèle en question.
☐ Plomber en utilisant le tuyau NPT 1/2" ou le tuyau NPT 3/8", ou la tubulure en cuivre 1/2", ainsi que les coudes et les adaptateurs. Fixer la tuyauterie en place sur les renforcements dans le mur.
□ Fournir des orifices de tuyau dans le mur selon le diagramme du plan de raccordement.
□ Terminer la finition murale.


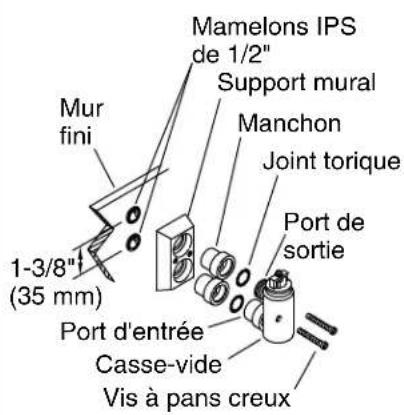

Mamelons IPS de 1/2" Support mural Manchon Joint torique Port de sortie Mur fini 1-3/8" (35 mm) Port d'entrée Casse-vide Vis à pans creux


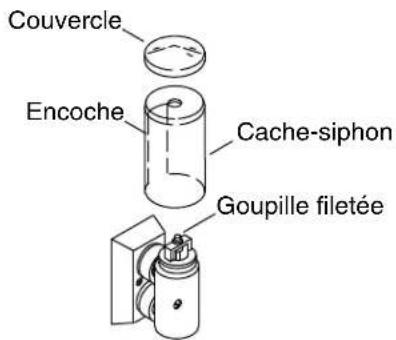

Couvercle Encoche Cache-siphon Goupille filetée2. Installer le casse-vide
Attacher

ATTENTION: Risquededommagesmatériels. Ne pas soumettre le casse-vide à une pression continue pendant plus de 12 heures.
REMARQUE: Installer le casse-vide à 6"(152 mm) au moins au-dessus de la garniture du dispositif. Consulter les codes locaux en ce qui concerne la hauteur du casse-vide.
REMARQUE: Appliquer du mastic pour filets aux emplacements applicables.
□ Enfiler un mamelon IPS de 1/2" dans chaque tubulure de sortie d'alimentation et dans chaque tubulure d'entrée d'alimentation sur le mur fini. S'assurer que les filets de chaque mamelon IPS de 1/2" se prolongent au-delà du mur fini.
☐ Faire glisser le support mural par-dessus les deux mamelons IPS de 1/2", jusqu'à ce qu'il soit à ras du mur fini.
□ Insérer un manchon à travers chaque orifice du support mural, puis enfiler chaque manchon sur chaque mamelon IPS de 1/2".
□ Utiliser une clé à siège pour serrer chaque manchon. Ne pas trop serrer.
☐ Confirmer que le joint torique se trouve dans le port de sortie et le port d'entrée du casse-vide. Si ce n'est pas le cas, reposer le(s) joint(s) torique(s).
Installer le casse-vide (cont.)
☐ Faire glisser le casse-vide dans les deux manchons en même temps. Fixer en place avec deux vis à tête creuse. Serrer les vis à tête creuse avec une clé hexagonale de 5/32". Ne pas trop serrer.
□ Tourner le cache-siphon de manière à ce que l'encoche soit tournée vers le mur fini.
□ Glisser le cache-siphon par-dessus le casse-vide.
□ S'assurer que la goupille filetée sort du trou se trouvant sur le haut du cache-siphon.
□ Serrer le couvercle à la main sur la goupille filetée.
Couvercle
Montage
- Aligner les trous de vis et placer la base sur l'arrière du robinet. Sécuriser avec trois vis à tête plate (fournies).
□ Appliquer du mastic pour filets sur les arrivées d'eau chaude et d'eau froide.
□ Raccorder les arrivées d'eau froide et d'eau chaude sur le robinet. - Sécuriser le robinet avec la base sur le mur fini avec trois vis à tête plate (non fournies).
Connector
□ Appliquer du mastic pour filets sur le tube d'alimentation.
□ Raccorder le tube d'alimentation sur la sortie du robinet et l'arrêt d'équerre.
Couvercle
□ Faire glisser le couvercle par-dessus le robinet.
S'assurer que le couvercle n'entre pas en contact avec la ou les pédales. Si la hauteur de la ou des pédales doit être ajustée, se référer à la section "Ajuster la ou les pédales".
□ Sécuriser le couvercle sur le robinet avec une vis plaquée.


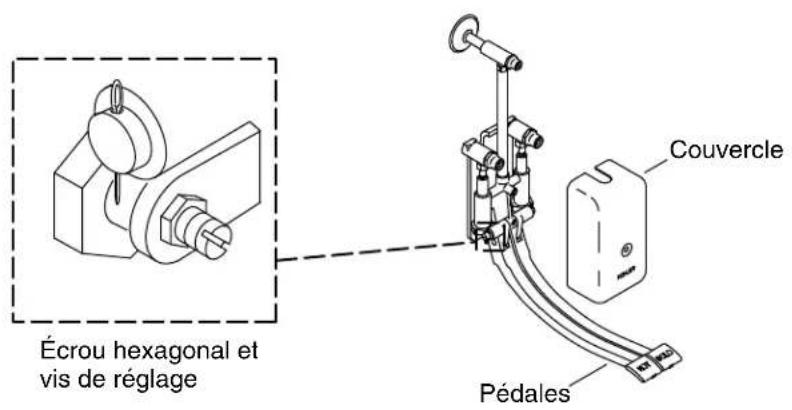

Écrou hexagonal et vis de réglage Couvercle Pédales4. Inspection de l'installation
REMARQUE: Si la hauteur de la ou des pédales doit être ajustée, suivre la procédure ci-dessous.
□ Retirer le couvercle du robinet.
□ Desserrer l'écrou hexagonal.
REMARQUE: Pour les commandes au pied avec deux pédales, les deux pédales doivent toutes les deux avoir la même hauteur.
□ Tourner la vis de réglage dans le sens contraire des aiguilles d'une montre jusqu'à ce que la pédale ne touche plus le couvercle.
□ Resserrer les écrous hexagonaux.
- Réinstaller le couvercle sur le robinet, puis revérifier la hauteur de la ou des pédales.
□ Sécuriser le couvercle sur le robinet avec une vis plaquée.


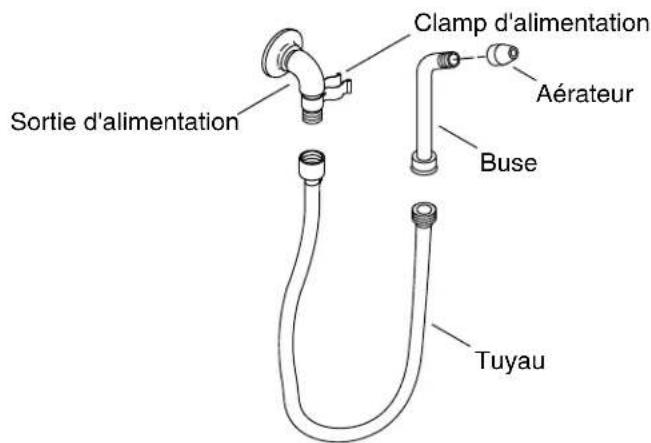

Sortie d'alimentation Clamp d'alimentation Aérateur Buse Tuyau5. Installer l'ensemble du tuyau
Installer l'ensemble du tuyau
□ Appliquer du mastic pour filets sur chaque extrémité du tuyau.
□ Serrer en toute sécurité une extrémité du tuyau dans la sortie d'alimentation.
□ Serrer en toute sécurité l'autre extrémité du tuyau dans la buse.
□ Suspendre la buse à partir du clamp d'alimentation.
Inspection de l'installation
Pourleslaveursdebassinshygiéniquesàunepédale:Utiliser la clé fournie pour ouvrir le clapet de non-retour et le robinet d'alimentation.
Pourleslaveursdebassinshygiéniquesàdeuxpédales: Utiliser la clé fournie pour ouvrir le clapet de non-retour et le robinet d'arrivée pour chaque pédale.
□ Vérifier l'étanchéité. Effectuer les réparations nécessaires.
Nettoyer l'aérateur
□ Tourner l'aérateur dans le sens des aiguilles d'une montre pour le retirer de la buse.
□ Faire couler l'eau à travers la buse pendant une minute environ pour retirer les débris.
□ Tester et vérifier que la buse fonctionne normalement.
□ Réinstaller l'aérateur sur la buse.
