MANUAL DE USUARIO Bedpan K-13960 KOHLER

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Español, página "Español-1"

THE BOLD LOOK

OF KOHLER®

1034416-2-C

Tools and Materials

Guía de instalación Lavadores de orinales de cama

Herramientas y materiales

Taladro con broca de 9/16" o mayor

Cinta selladora de roscas

5/32"

Llave de correa

Más:

• Llave de asiento (Kohler #21334)
• Dos (2) nipples de 1/2" IPS
• Tres (3) tornillos de cabeza plana
- Trapos

Antes de comenzar

PRECAUCIÓN: Riesgodedañosalapropiedad. Para

soportar el lavador de orinales de cama y la tubería, provea suficiente refuerzo o los soportes de montaje necesarios en la pared acabada.

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre la válvula principal y el suministro de agua.
□ Seleccione tornillos de cabeza plana que sean lo suficientemente largos para fijar la base del control de pedal a la pared acabada.

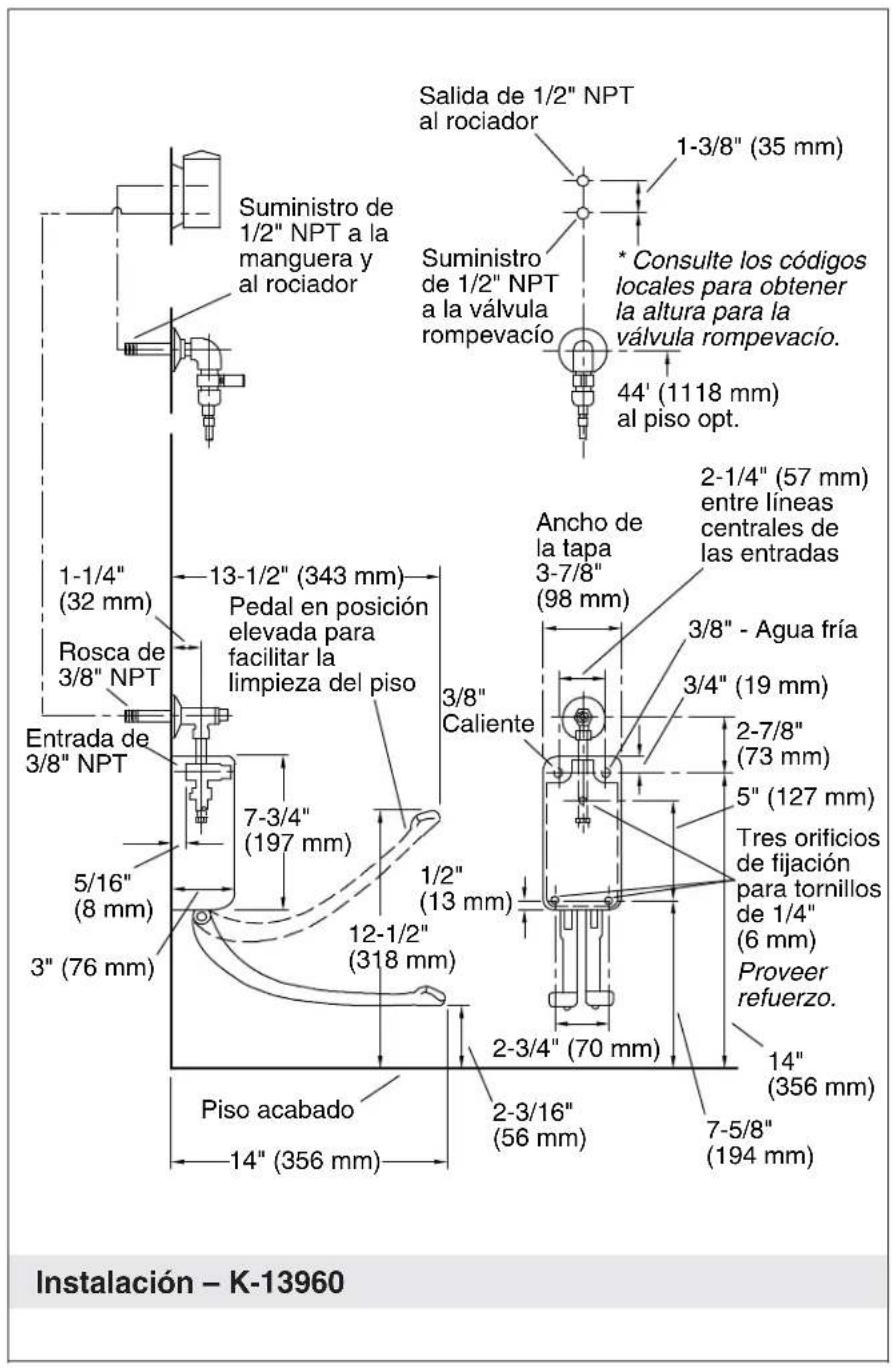

Suministro de 1/2" NPT a la manguera y al rociador Salida de 1/2" NPT al rociador 1-3/8" (35 mm) Suministro de 1/2" NPT a la válvula rompevacío * Consulte los códigos locales para obtener la altura para la válvula rompevacío. 44' (1118 mm) al piso opt. 1-1/4" (32 mm) 13-1/2" (343 mm) Pedal en posición elevada para facilitar la limpieza del piso Rosca de 3/8" NPT Entrada de 3/8" NPT 7-3/4" (197 mm) 12-1/2" (318 mm) 1/2" (13 mm) 3/8" Caliente Ancho de la tapa 3-7/8" (98 mm) 2-1/4" (57 mm) entre líneas centrales de las entradas 3/8" - Agua fría 3/4" (19 mm) 2-7/8" (73 mm) 5" (127 mm) Tres orificios de fijación para tornillos de 1/4" (6 mm) Proveer refuerzo. 14" (356 mm) Piso acabado 2-3/4" (70 mm) 2-3/16" (56 mm) 7-5/8" (194 mm) 14" (356 mm) Instalación - K-13960

Kohler Co. Español-2 1034416-2-C

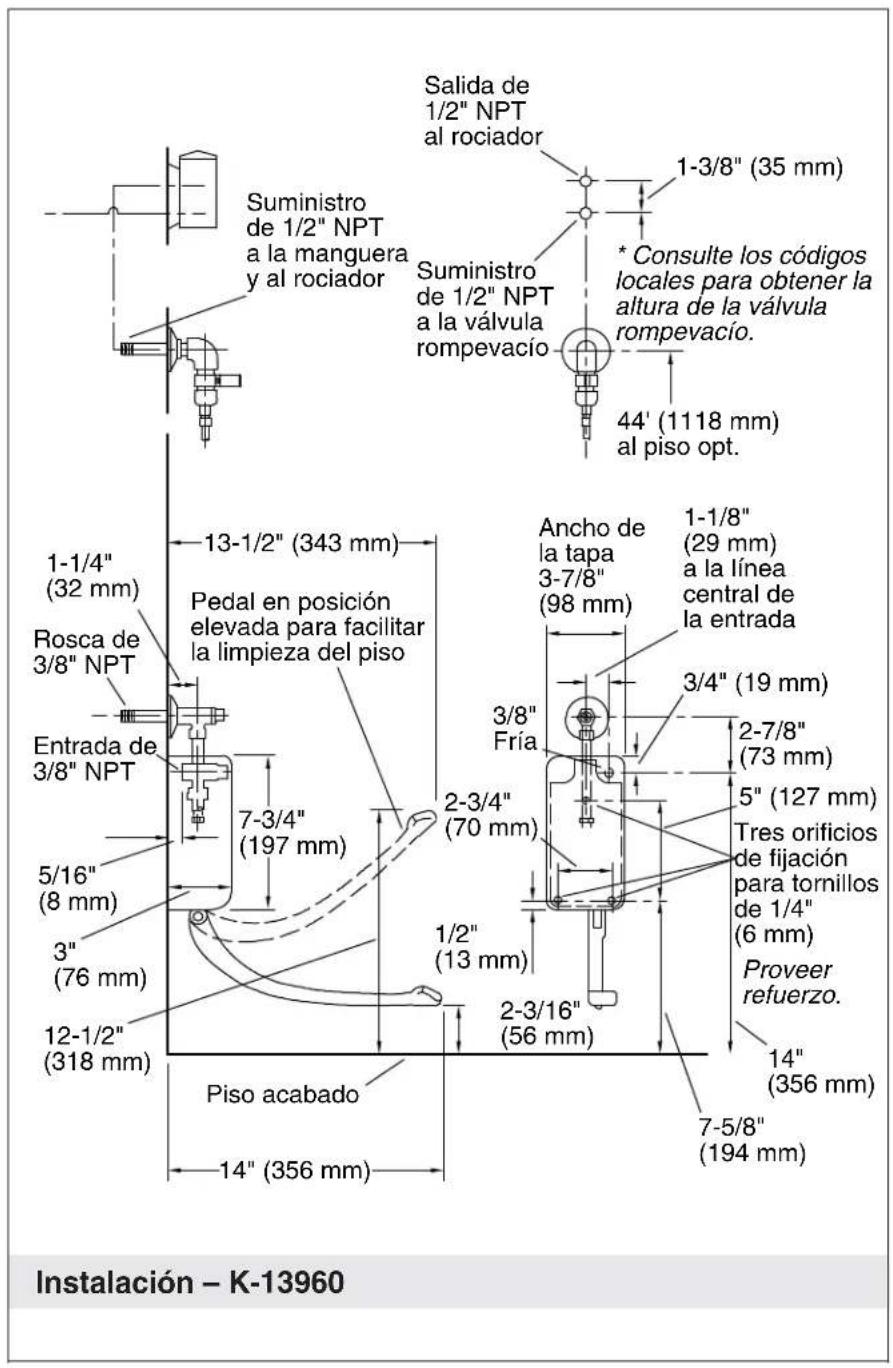

Suministro de 1/2" NPT a la manguera y al rociador 1-3/8" (35 mm) * Consulte los códigos locales para obtener la altura de la válvula rompevacío. 44' (1118 mm) al piso opt. 1-1/4" (32 mm) 13-1/2" (343 mm) Pedal en posición elevada para facilitar la limpieza del piso Rosca de 3/8" NPT Entrada de 3/8" NPT 7-3/4" (197 mm) 5/16" (8 mm) 3" (76 mm) 12-1/2" (318 mm) Piso acabado 14" (356 mm) 1/2" (13 mm) 2-3/16" (56 mm) Ancho de la tapa 3-7/8" (98 mm) 3/8" Fría 2-3/4" (70 mm) 1-1/8" (29 mm) a la línea central de la entrada 3/4" (19 mm) 2-7/8" (73 mm) 5" (127 mm) Tres orificios de fijación para tornillos de 1/4" (6 mm) Proveer refuerzo. 14" (356 mm) 7-5/8" (194 mm) Instalación - K-13960

1034416-2-C Español-3 Kohler Co.

1. Prepare el sitio

PRECAUCIÓN: Riesgodedañosalapropiedad. Para soportar el lavador de orinales de cama y la tubería, provea suficiente refuerzo o los soportes de montaje necesarios en la pared acabada.

• Consulte la sección "Diagrama de instalación" de su modelo en particular.
  □ Conecte con tuberías de cobre de 1/2"o con tuberías con rosca NPT de 1/2"o NPT de 3/8", codos y adaptadores. Fije la tubería a los refuerzos en la pared.
  □ Provea orificios para la tubería en la pared según el diagrama de instalación.
  □ Termine la pared acabada.

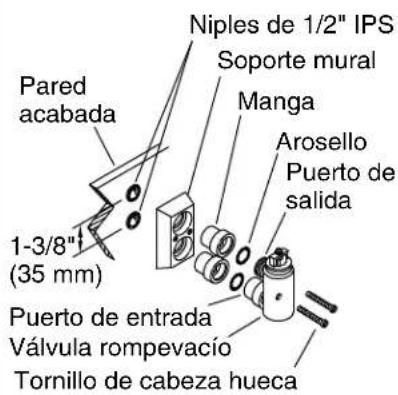

Pared acabada Niples de 1/2" IPS Soporte mural Manga Arosello Puerto de salida 1-3/8" (35 mm) Puerto de entrada Válvula rompevacío Tornillo de cabeza hueca

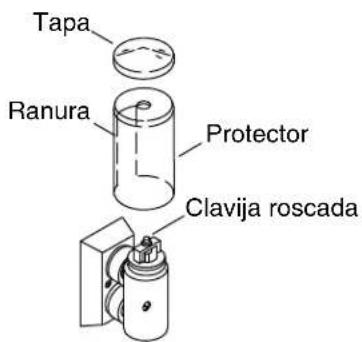

Tapa Ranura Protector Clavija roscada

2. Instale la válvula rompevacío

Fije

PRECAUCIÓN: Riesgodedañosalapropiedad. No someta la válvula rompevacío a presión continua durante más de doce horas.

NOTA: Instale la válvula rompevacío a 6"(152 mm) como mínimo sobre el borde del aparato. Consulte los códigos locales para obtener la altura para la válvula rompevacío.

NOTA:Aplique cinta selladora de roscas donde corresponda.

□ Enrosque un niple de 1/2"IPS en el tubo de salida de suministro y en el tubo de entrada de suministro en la pared acabada. Asegúrese de que las roscas de cada niple de 1/2"IPS sobresalgan de la pared acabada.
□ Deslice el soporte mural sobre ambos niples de 1/2"IPS hasta que queden ajustados contra la pared acabada.
□ Introduzca una manga a través de cada orificio del soporte mural; luego enrosque cada manga en cada niple de 1/2"IPS.
□ Utilice una llave de asiento para apretar ambas mangas. No apriete demasiado.
□ Confirme que haya un arosello (O-ring) en el puerto de salida y en el puerto de entrada de la válvula rompevacío. De no ser así, vuelva a instalar el arosello (O-ring) o los arosellos (O-rings).

Instale la válvula rompevacío (cont.)

□ Deslice la válvula rompevacío en ambas mangas al mismo tiempo. Fije con dos tornillos de cabeza hueca. Apriete los tornillos de cabeza hueca con una llave hexagonal de 5/32". N o apriete demasiado.
□ Gire el protector de manera que la ranura quede hacia la pared acabada.
□ Deslice el protector sobre la válvula rompevacío.
□ Asegúrese de que la clavija roscada salga por el orificio en la parte superior del protector.
□ Apriete a mano la tapa en la clavija roscada.

Tapa

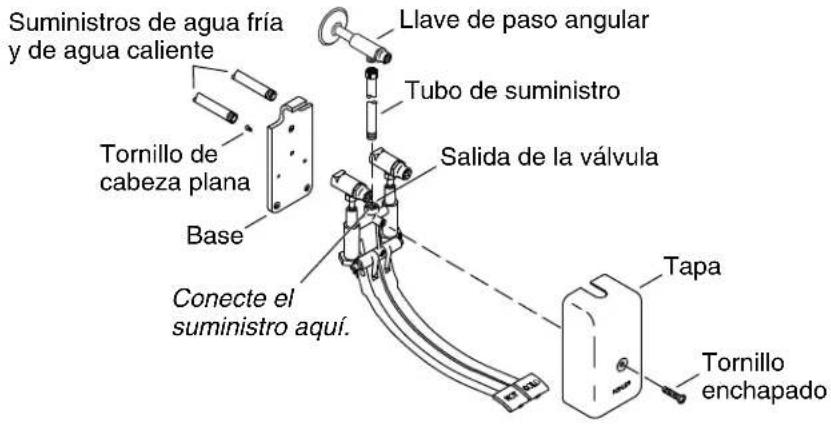

Suministros de agua fría y de agua caliente Tornillo de cabeza plana Base Conecte el suministro aquí. Llave de paso angular Tubo de suministro Salida de la válvula Tapa Tornillo enchapado

3. Instale la unidad de control de pedal

Monte

□ Alinee los orificios para tornillo y coloque la base en la parte posterior de la válvula. Fije con tres tornillos de cabeza plana (provistos).
□ Aplique cinta selladora de roscas a los suministros de agua fría y de agua caliente.
□ Conecte los suministros de agua fría y caliente a la válvula.
□ Fije la válvula con base a la pared acabada con tres tornillos de cabeza plana (no provistos).

Conecte

□ Aplique cinta selladora de roscas al tubo de suministro.
□ Conecte el tubo de suministro a la salida de la válvula y a l a l l a v e de paso angular.

Tapa

□ Deslice la tapa sobre la válvula.
□ Asegúrese de que la tapa no esté en contacto con el pedal o los pedales. Si es necesario ajustar la altura del pedal o de los pedales, consulte la sección "Ajuste el pedal o los pedales".
□ Fije la tapa a la válvula con un tornillo enchapado.

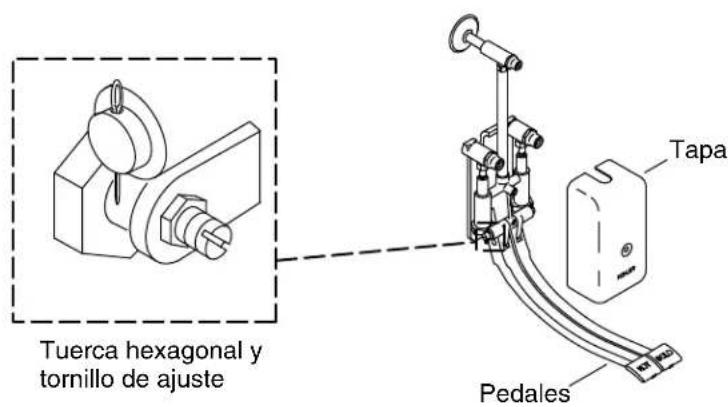

Tuerca hexagonal y tornillo de ajuste Tapa Pedales

4. Verificación de la instalación

NOTA: Si es necesario ajustar la altura del pedal o de los pedales, siga el procedimiento que se presenta a continuación.

□ Retire la tapa de la válvula.
□ Afloje la tuerca hexagonal.

NOTA: En el caso de controles de pedal con dos pedales, ambos pedales deben estar la misma altura.

□ Gire el tornillo de ajuste hacia la izquierda hasta que el pedal ya no tenga contacto con la tapa.
□ Vuelva a apretar las tuercas hexagonales.
□ Vuelva a instalar la tapa sobre la válvula, luego vuelva a verificar la altura del pedal o de los pedales.
□ Fije la tapa a la válvula con un tornillo enchapado.

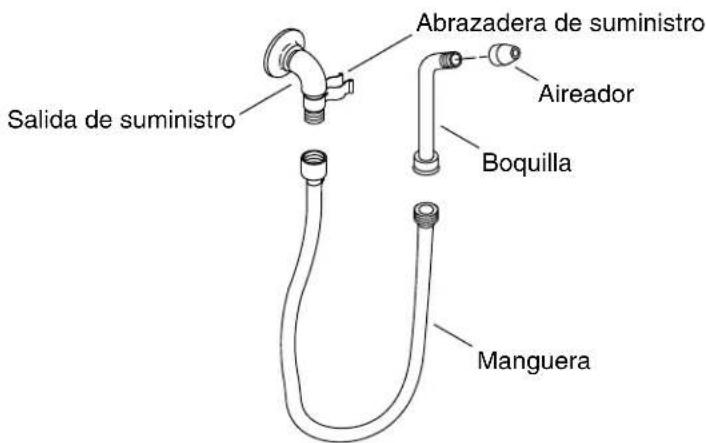

Salida de suministro Abrazadera de suministro Aireador Boquilla Manguera

5. Instale el montaje de la manguera

Instale el montaje de la manguera

□ Aplique cinta selladora de roscas a cada extremo de la manguera.
□ Apriete con firmeza un extremo de la manguera en la salida de suministro.
□ Apriete con firmeza el otro extremo de la manguera en la boquilla.
□ Cuelgue la boquilla en la abrazadera del suministro.

Verificación de la instalación

Paralavadoresdeorinalesdecamadeunpedal: Con la llave provista abra tanto la válvula de retención como la válvula de suministro.
Paralavadoresdeorinalesdecamadedospedales: Con la llave provista abra tanto la válvula de retención como la válvula de suministro de cada pedal.
□ Verifique que no haya fugas. Repare según sea necesario.

Limpie el aireador

□ Gire el aireador hacia la derecha para retirarlo de la boquilla.
- Haga circular agua por la boquilla durante aproximadamente un minuto eliminar los residuos.
□ Pruebe y verifique que la boquilla funcione con normalidad.
□ Vuelva a instalar el aireador en la boquilla.
