Sayulita 82401 - Éclairage Kichler - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage extérieur, style moderne, finition en métal, couleur bronze.
Type d'ampoule	Compatible avec ampoules LED, halogènes ou incandescentes.
Puissance maximale	60 watts par ampoule.
Dimensions	Hauteur : 30 cm, Largeur : 20 cm.
Installation	Montage mural, nécessite un support solide.
Utilisation	Idéal pour éclairer les patios, jardins ou entrées.
Entretien	Nettoyer régulièrement avec un chiffon doux, éviter les produits abrasifs.
Sécurité	Résistant aux intempéries, conforme aux normes de sécurité électrique.
Garantie	Garantie limitée de 1 an.
Informations supplémentaires	Produit certifié UL, convient pour une utilisation extérieure.

FOIRE AUX QUESTIONS - Sayulita 82401 Kichler

Comment installer le luminaire Kichler Sayulita 82401 ?

Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Suivez les instructions fournies dans le manuel d'installation, fixez le support au plafond, connectez les fils en respectant les codes de couleur, puis fixez le luminaire en place.

Quels types d'ampoules puis-je utiliser avec le Kichler Sayulita 82401 ?

Le Kichler Sayulita 82401 est compatible avec des ampoules LED, incandescentes ou CFL d'une puissance maximale de 60 W. Assurez-vous d'utiliser des ampoules appropriées pour éviter d'endommager le luminaire.

Le Kichler Sayulita 82401 est-il résistant à l'eau ?

Le Kichler Sayulita 82401 est conçu pour une utilisation intérieure. Il n'est pas résistant à l'eau et ne doit pas être exposé à des conditions humides ou mouillées.

Comment nettoyer le luminaire Kichler Sayulita 82401 ?

Pour nettoyer le luminaire, éteignez l'alimentation électrique et utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient rayer la surface.

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord si l'ampoule est correctement installée et fonctionnelle. Assurez-vous que l'alimentation électrique est rétablie et que le disjoncteur n'a pas été déclenché. Si le problème persiste, contactez un électricien qualifié.

Quelle est la garantie du produit Kichler Sayulita 82401 ?

Le Kichler Sayulita 82401 est généralement couvert par une garantie limitée de 1 à 5 ans, selon le point de vente. Consultez le manuel ou contactez le revendeur pour plus de détails.

Est-ce que le Kichler Sayulita 82401 peut être utilisé avec un variateur ?

Oui, le Kichler Sayulita 82401 peut être utilisé avec un variateur, à condition que l'ampoule utilisée soit également compatible avec les variateurs.

Comment changer une ampoule sur le Kichler Sayulita 82401 ?

Pour changer une ampoule, coupez l'alimentation électrique, retirez délicatement l'ampoule usagée en la tournant dans le sens inverse, puis insérez une nouvelle ampoule en la tournant dans le sens des aiguilles d'une montre.

MODE D'EMPLOI Sayulita 82401 Kichler

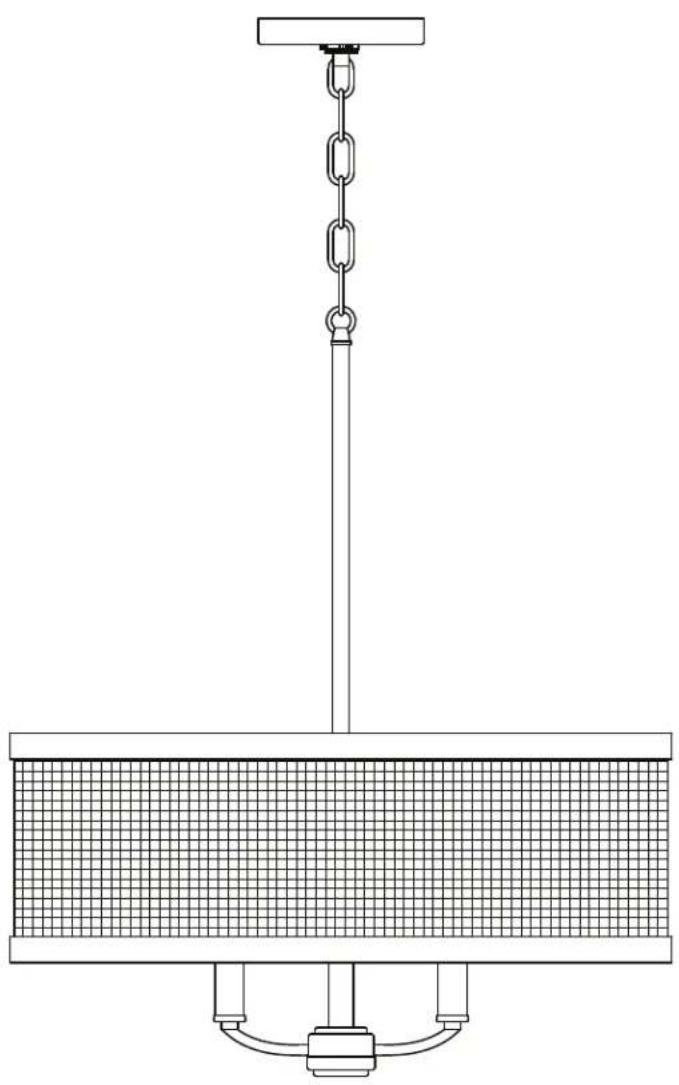

LUSTRE À 4 LUMIÈRES SAYULITA

MODÈLE # 82401

JOIGNEZ VOTRE REÇU ICI

Numéro de série ____ Date d'achat ____

Des questions, des problèmes, des pièces manquantes? Avant de retourner le produit à votre détaillant, appelez notre service à la clientèle au 800-554-6504, entre 8 h et 16 h 30 (HNE) du lundi au vendredi. kichler.com/customer-care/contact-us

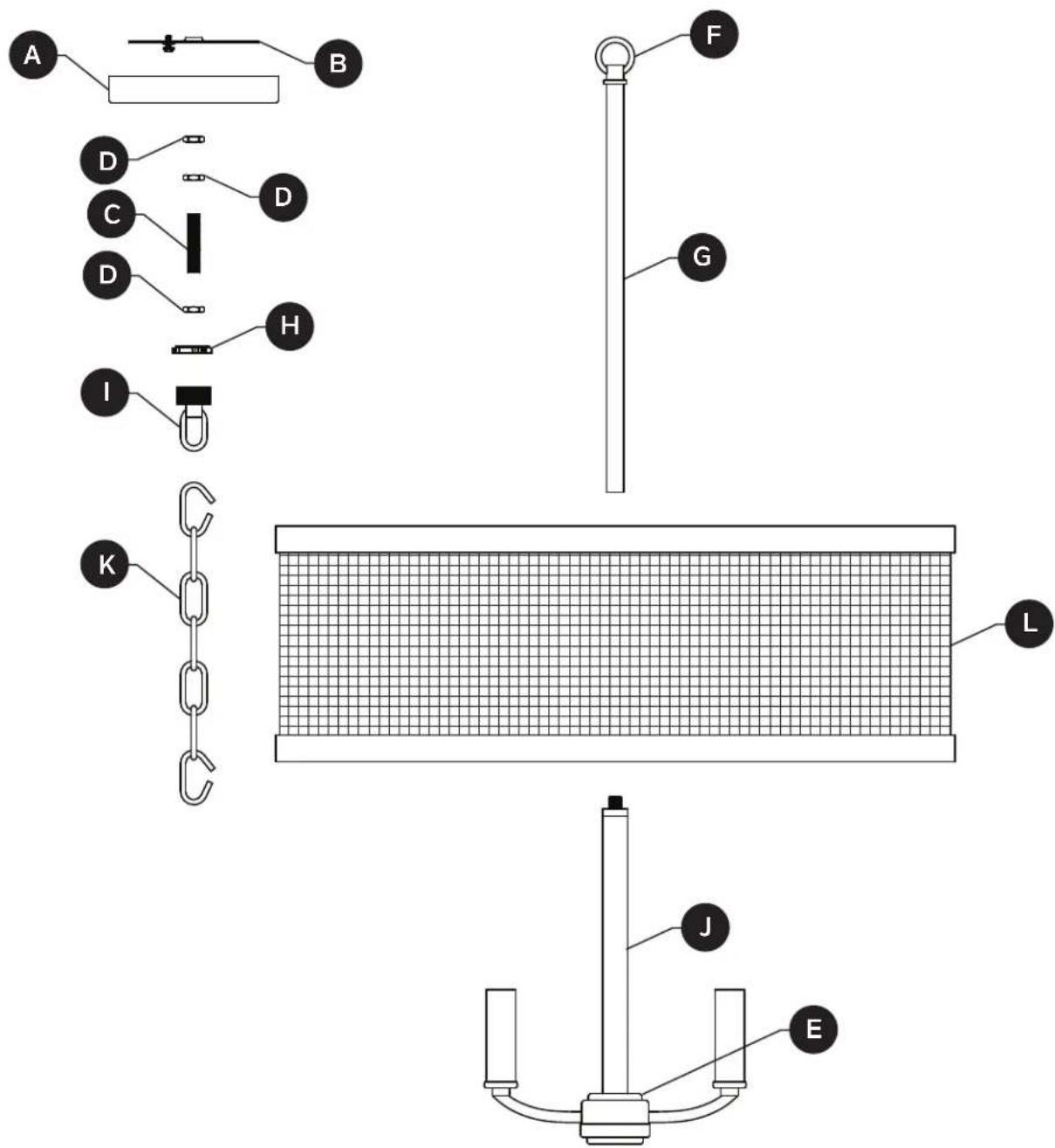

PIÈCE	DESCRIPTION	QTÉ
A	Couvercle	1
B	Support de Fixation	1
C	Tige Fileté	1
D	Écrou Hexagonal	3
E	Groupe de Douille	1
F	Boucle	1

PIÈCE	DESCRIPTION	QTÉ
G	Tube Fileté	1
H	Bague du Collier à Vis	1
I	Boucle du Collier à Vis	1
J	Tube de Support	1
K	Chaîne	1
L	Cache	1

Capuchon de Connexion

Qté : 3

Vis à Métaux

Courte

Qté:2

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l'intégralité du présent guide avant d'assembler, d'utiliser ou d'installer ce produit.

AVERTISSEMENT

- ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES –

Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.

- ATTENTION:

Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié.

- N'utilisez pas d'ampoules dont la puissance dépasse la puissance nominale indiquée sur ce luminaire.

• Proposition 65 de la Californie

VERTISSEMENT : cet article peut vous exposer à des produits chimiques, notamment les composés de plomb identifiés par l'État de la Californie comme cause de cancer, malformations congénitales ou autres troubles de l'appareil reproducteur.

Pour de plus amples informations, consultez le site http://www.P65Warnings.ca.gov

ATTENTION

- Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.

- Toutes les pièces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l'homologation ETL ou C.S.A. du luminaire.

PRÉPARATION

Avant de commencer l'assemblage du produit, assurez-vous que toutes les pièces sont présentes. Comparez les pièces avec la liste du contenu de l'emballage et la liste de la quincaillerie. En cas de pièces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes.

Outils nécessaires pour l'assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, escabeau et lunettes de sécurité, pinces (2).

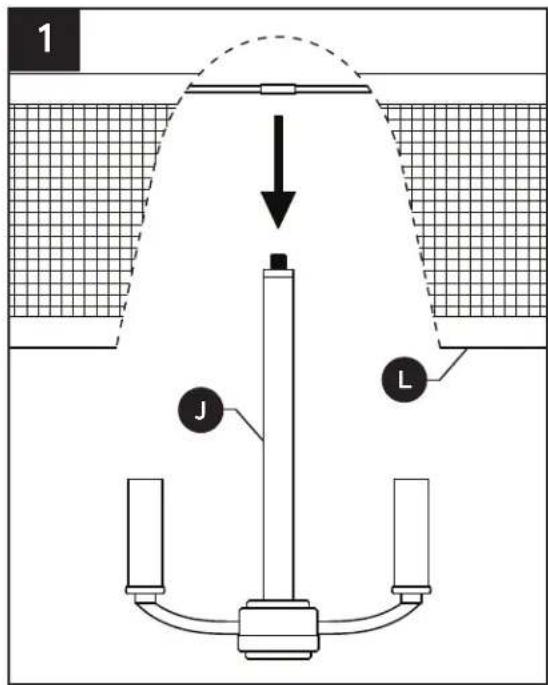

1. Abaissez soigneusement le cache (L) sur le tube de support (J), en passant le trou dans le pivot central du cache (L) sur les filets dépassant en haut du tube du support (J), et placez le pivot central du cache (L) sur le dessus du tube de support (J).

REMARQUE : le câble électrique devra être tiré à travers les différents éléments au fur et à mesure de leur montage, lors de cette étape et des suivantes.

1 J L

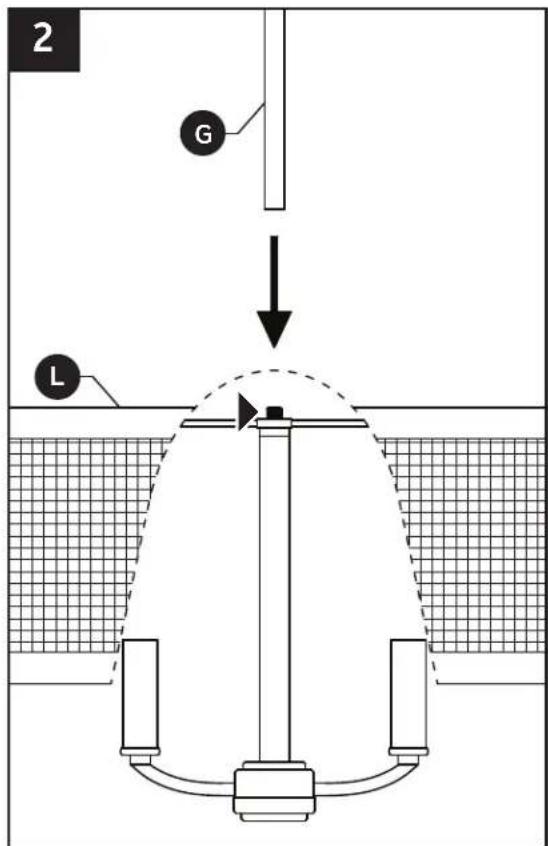

1. Tout en maintenant le cache (L) en place, vissez le tube fileté (G) sur les filets dépassant du haut du pivot central du cache (L). Serrez pour fixer le cache (L).

REMARQUE : Appliquer le frein filet sur tous les filets de la tige indiqués par le symbole (▶) pour empêcher la rotation accidentelle du luminaire pendant le nettoyage, remplacement de lampe, etc.

2 G L

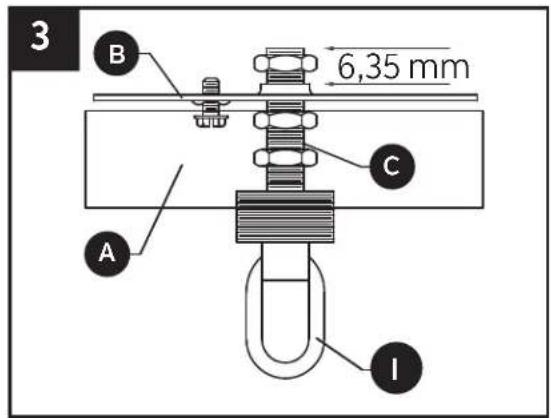

1. Insérezle tige fileté (C) dans le support de fixation (B) en respectant ce qui suit :

2. La tige filetée (C) doit dépasser 6.35 mm la partie centrale surélevée du support de fixation (B).

3. La tige filetée (C) doit être positionnée de façon à ce que la moitié du filetage extérieur du boucle du collier à vis (I) dépasse du couvercle (A) lorsque celui-ci est fixé.

REMARQUE : Le couvercle (A) est nécessaire uniquement pour déterminer la position de la tige filetée (C) et de boucle du collier à vis (I). Il sera installé à une étape ultérieure.

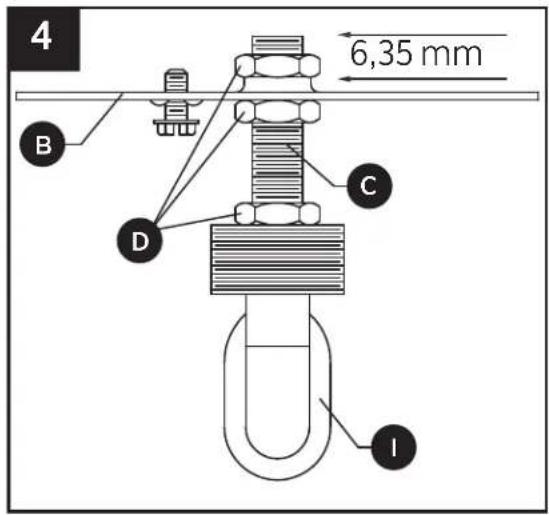

1. Après avoir déterminé la position appropriée de la tige filetée (C) et du support de fixation (B), fixez-les de la façon décrite ci-dessous à l'aide des écrous hexagonaux (D) :

2. Vissez un écrou hexagonal (D) sur la tige filetée (C) et fixez-le à la partie surélevée du support de fixation (B).

3. Vissez un autre écrou hexagonal (D) sur la tige filetée (C) et fixez-le à la partie plate du support de fixation (B).

4. Vissez le dernier écrou hexagonal (D) sur la tige filetée (C) et fixez-le au boucle du collier à vis (I).

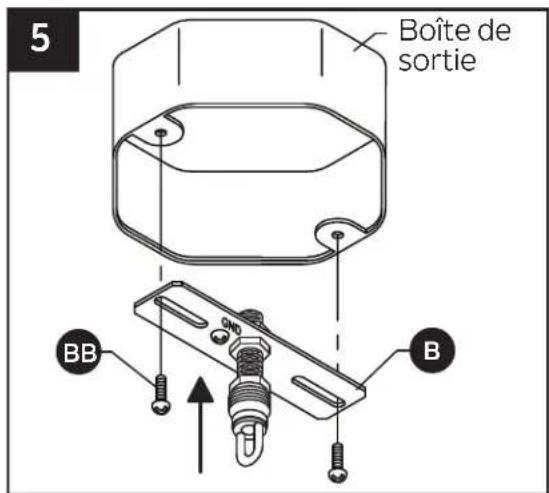

5. Fixez le support de fixation (B) à la boîte de sortie (non incluse) à l'aide des vis à métaux courtes (BB).

Quincaillerie utilisée

Vis à métaux courte

×2

3 B 6,35 mm C A I

4 6,35 mm B C D I

5 Boîte de sortie BB B

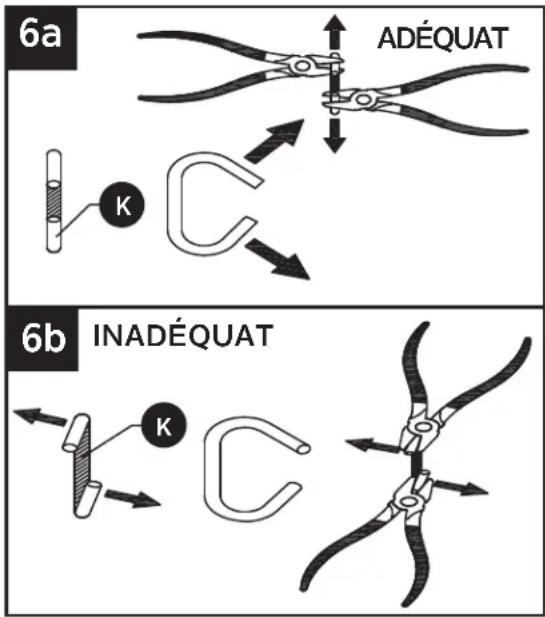

1. Pour ouvrir les maillons de chaîne :

Localiser la fente sur le maillon de la chaîne (K) qui doit être ouvert et retiré. Placez une paire de pinces (non incluses) de chaque côté de la fente et faites-les pivoter dans des directions opposées afin d'ouvrir le maillon. Le maillon ouvert devrait avoir la forme de la lettre « C ».

Ne faites pas pivoter les extrémités des maillons de façon à ce qu'ils ne puissent pas être déposés à plat.

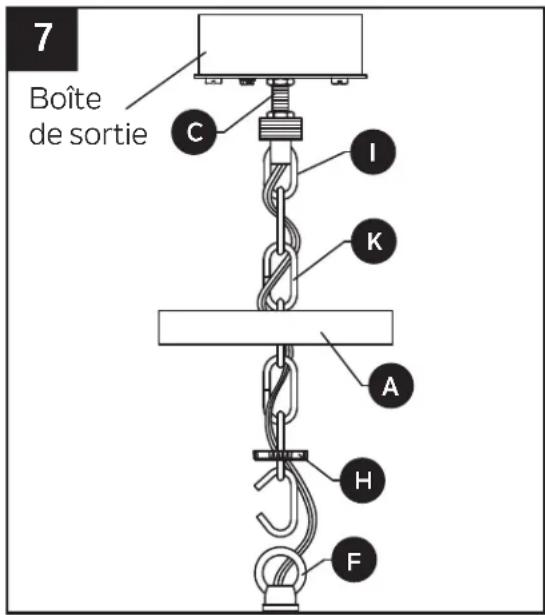

1. Faites passer la chaîne (K) à travers la bague du collier à vis (H) et le couvercle (A). À l'aide des maillons ouverts, fixez une extrémité de la chaîne (K) au boucle du collier à vis (I) et l'autre extrémité à tube fileté avec boucle (F). Faites passer les fils électriques et les fils de mise à la terre du luminaire dans un maillon de la chaîne sur deux et à travers la tige filetée (C), puis dans la boîte de sortie. Placez la bague du collier à vis (H) et le couvercle (A) sur la chaîne (K).

REMARQUE : Vous pouvez ajouter ou retirer des maillons une fois que vous avez décidé de la longueur de la chaîne. Coupez tout excès de câble mais laissez 15 cm de fil sortir de la boucle du collier à vis (I) et du tige fileté (C).

ATTENTION : Afin de prévenir les dommages causés par une chute, assurez-vous que les maillons ouverts sont complètement fermés une fois l'article assemblé.

7 Boîte de sortie C I K A H F

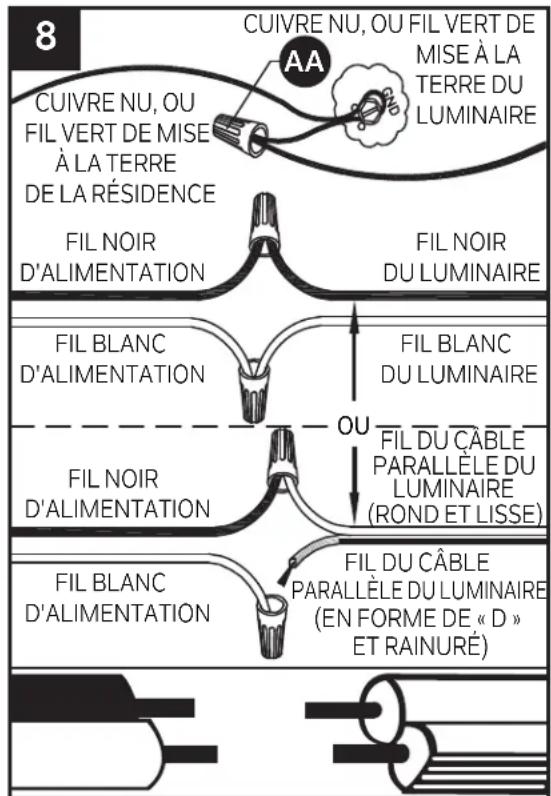

1. Guide de raccordement électrique Fil de mise à la terre :

2. Pour une installation aux États-Unis : enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre située sur le support de fixation (B), à au moins 5,08 cm de l'extrémité du fil. Serrez la vis de mise à la terre. Si le luminaire est fourni avec un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un connecteur de fils (AA).

3. Pour une installation au Canada : si le luminaire est fourni avec un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre située sur le support de fixation (B). Serrez la vis de mise à la terre. Connecter à la terre de luminaire le fil de mise à la terre le fil provenant de la boîte de sortie à l'aide d'un connecteur de fils (AA).

Fils d'alimentation :

• Connectez le fil neutre d'alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (fil blanc ou fil parallèle en forme de « D » et rainuré).
• Connectez le fil d'alimentation chargé (noir) provenant de la boîte de sortie au fil du luminaire (fil noir ou fil parallèle, rond et lisse).

Quincaillerie utilisée

Capuchon de connexion

× 3

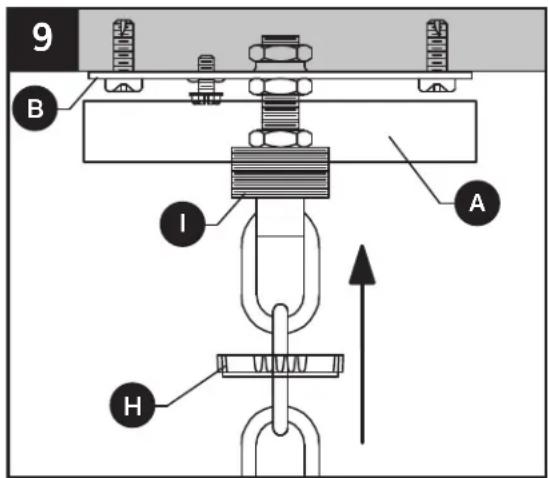

1. Placez le couvercle (A) sur la boucle du collier à vis (I). Fixez la bague du collier à vis (H) au boucle du collier à vis (I) pour maintenir le couvercle (A) en place.

REMARQUE : S'assurer que tous les fils sont à l'intérieur de le couvercle (A) et ne sont pas pincés entre le couvercle (A) et le support de montage (B) ou le couvercle (A) et le plafond.

REMARQUE :

Les fils du luminaire peuvent être :

• noir et blanc;
• cordon parallèle de type SPT-1 muni d'un fil rond et lisse et d'un fil rainuré en forme de « D ».

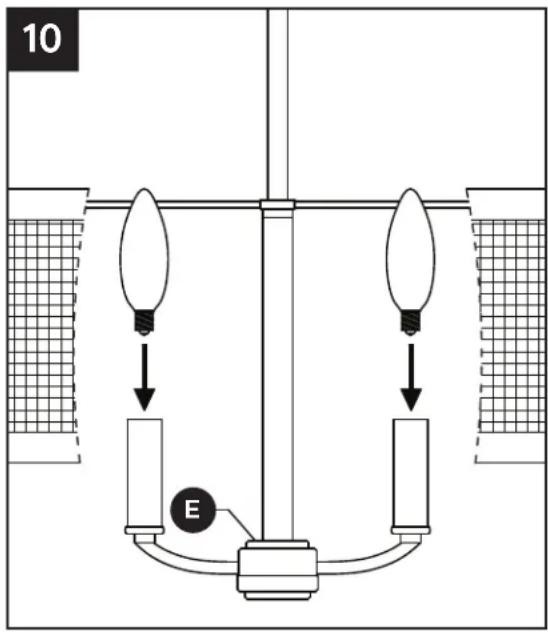

1. Insérez des ampoules de type candélabre de 60 watts max. ou des ampoules LED équivalentes (non incluse) dans chaque douille du groupe de douille (E).

10 E

ENTRETIEN

• Vérifiez toujours que le courant est coupé avant de nettoyer cet article.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyant pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.2. L'ampoule est usée ou brisée.	1. Vérifiez si le luminaire est bien branché.2. Remplacez l'ampoule.

KICHLER®
