Baile 52461NI - Éclairage Kichler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Applique murale décorative
Marque	Kichler
Modèle	Baile 52461NI
Dimensions (approx.)	Hauteur : 46 cm, Largeur : 51 cm, Profondeur : 18 cm
Poids (approx.)	1,5 kg
Alimentation	120 V ~ 60 Hz
Type d'ampoule recommandée	Ampoules à culot standard (non fournies)
Nombre d'ampoules	Non spécifié (vérifier sur le produit)
Matériau	Métal et verre (probable)
Couleur/fini	Nickel brossé (NI dans le modèle)
Fonctions principales	Éclairage d'accentuation, montage mural avec arcs décoratifs
Méthode d'installation	Fixation murale sur boîte de jonction, assemblage des arcs
Conformité	Code national de l'électricité (NEC)
Entretien et nettoyage	Chiffon doux humide, pas de produits abrasifs
Sécurité	Couper le courant avant installation/nettoyage
Pièces détachées	Vis, écrous, arcs, anneau de support (disponibles)
Réparabilité	Pièces remplaçables individuellement
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - Baile 52461NI Kichler

Comment installer le luminaire Kichler Baile 52461NI ?

Coupez d'abord le courant au niveau du panneau électrique. Fixez l'étrier de montage à la boîte de jonction, connectez les fils (noir à noir, blanc à blanc, vert à la mise à la terre), puis fixez le cache et les arcs comme indiqué dans la notice.

Quel type d'ampoule utiliser ?

Des ampoules à culot standard (E26) de puissance adaptée (non fournies). Respectez la puissance maximale indiquée sur le luminaire.

Le luminaire est-il dimmable ?

La notice ne mentionne pas la compatibilité avec un variateur. Utilisez des ampoules dimmables et un variateur adapté si souhaité, mais vérifiez auprès du fabricant.

Comment nettoyer le luminaire ?

Assurez-vous que le courant est coupé. Utilisez un chiffon doux humide. Évitez les nettoyants abrasifs ou acides qui pourraient endommager le fini.

Quelle est la taille du luminaire ?

Les dimensions approximatives sont : hauteur 46 cm, largeur 51 cm, profondeur 18 cm. Vérifiez avant l'installation.

Puis-je installer ce luminaire à l'extérieur ?

Non, ce modèle est conçu pour une utilisation intérieure uniquement (non classé pour extérieur).

Que faire si une pièce est manquante ?

Contactez le service client Kichler ou le revendeur pour obtenir des pièces de rechange : vis, écrous, arcs, etc.

Est-il nécessaire de faire appel à un électricien ?

Oui, il est recommandé de faire appel à un électricien certifié si vous n'êtes pas familier avec les installations électriques, pour respecter les codes locaux.

Comment orienter les arcs correctement ?

Les arcs doivent être orientés dans la même direction : extrémités pointues d'un côté, extrémités émoussées de l'autre côté. L'extrémité émoussée vers le sol.

Où trouver la notice originale ?

Vous pouvez télécharger la notice PDF gratuite sur des sites comme notice-facile.com.

MODE D'EMPLOI Baile 52461NI Kichler

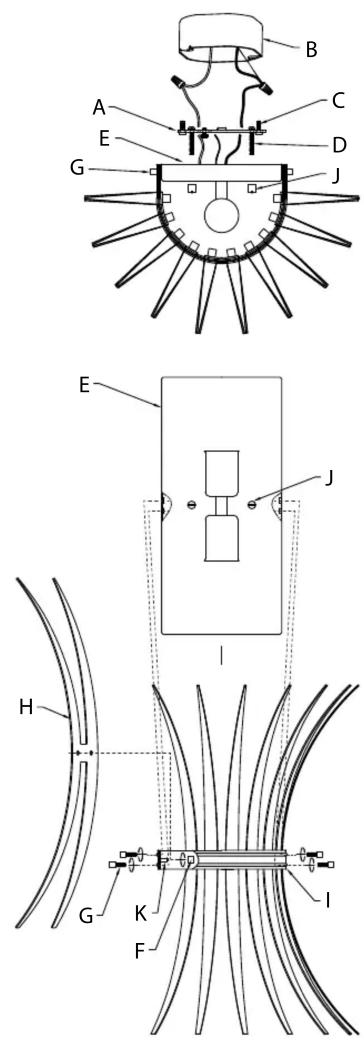

[A] Étrier de Montage [B] Boîte à Prises (non fournie) [C] Vis de Montage de L'étrier (2) [D] Vis de Montage (2)

[E] Cache [F] Bouton de Fixation en Forme d'Arc (10) [G] Vis de Fixation de l'Anneau (4) [H] Arc (5)

[1] Anneau de Support en Forme D'arc [J] Bouton de Verrouillage (2) [K] Goujons de Montage en Forme D'arc (10)

Précautions

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES: Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.

Attention:

1. Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié. Ne pas se conformer à ces codes et directives pourrait provoquer des blessures sérieuses et/ou des dommages matériels et rendre la garantie non valide.

Nettoyage :

• Soyez toujours certain que l'alimentation électrique du luminaire est coupée avant le nettoyage.
• N'utilisez qu'un chiffon doux humide. Les produits de nettoyage acides/abrasifs peuvent endommager le fini.

Instructions d'installation

1. Trouvez les trous filetés appropriés sur l’étrier de montage[A] qui sont alignés sur la distance entre les trous du cache[E]. Vissez les vis de montage[D] dans les trous filetés en commençant par le côté du boîte à prises[B].
2. Fixer l'étrier de montage[A] sur la boîte à prises[B] à l'aide des vis de fixation de l'étrier[C].
3. Connecter les fils. Se reporter au tableau ci-dessous pour faire les connexions.

Connector le fil noir ou rouge de la boîte	Connector le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse)	*Au cordon parallèle (à angles droits el strié)
Au transparent, doré, marron, ou noir sans fil distinctif	Au transparent, doré, marron, ou noir avec un til distinctif
Fil isolé (sauf fil vert) avec conducteur en cuivre	Fil isolé (sauf fil vert) avec conducteur en argent

*Remarque: Avec emploi d'un fil parallèle (SPT 1 et SPT 2). Le fil neutre est à angles droits ou strié et l'autre fil doit être rond ou lisse (Voir le schéma).

1. Poussez le cache contre le mur par-dessus les vis de montage dépassant de l'étrier de montage.
2. Vissez les boutons de verrouillage[J] sur les filetages dépassant des trous dans le cache (2 endroits) pour fixer le luminaire au mur. Serrez pour fixer.
3. Retirez les boutons de fixation en forme d'arc préinstallés de l'anneau de support en forme d'arc et mettez de côté en maintenant l'anneau de support en forme d'arc intact et en exposant les goujons de montage en forme d'arc.
4. Glissez un arc[H] sur les deux premiers goujons de montage en forme d'arc exposés sur la bague de support d'arc (voir illustration) et vissez ensuite deux boutons de fixation en forme d'arc de l'étape précédente sur les goujons de montage en forme d'arc exposés. Serrez pour fixer. Répétez l'opération pour les autres arcs en vous assurant que tous les arcs sont orientés dans la même direction (à savoir, toutes les extrémités pointues des arcs sont tournées dans une direction et toutes les extrémités émoussées des arcs sont tournées dans la direction opposée, une fois installées sur l'anneau de support en forme d'arc).
5. Avec l'extrémité émoussée des arcs orientée vers le sol, alignez les trous traversants aux extrémités de l'anneau de support en forme d'arc avec les trous sur les côtés du cache et vissez les vis de fixation de l'anneau. Serrez pour fixer.
6. Installez les ampoules recommandées (non fournies).
