MANUAL DE USUARIO Sayulita 82401 Kichler

Número de serie ____ Fecha de compra ____

¿Preguntas, problemas, piezas faltantes? Antes de devolverlo a la tienda, llame a nuestro departamento de servicio al cliente al 800-554-6504, de 8:00 a.m. a 4:30 p.m. hora del Este (EST), de lunes a viernes. kichler.com/customer-care/contact-us

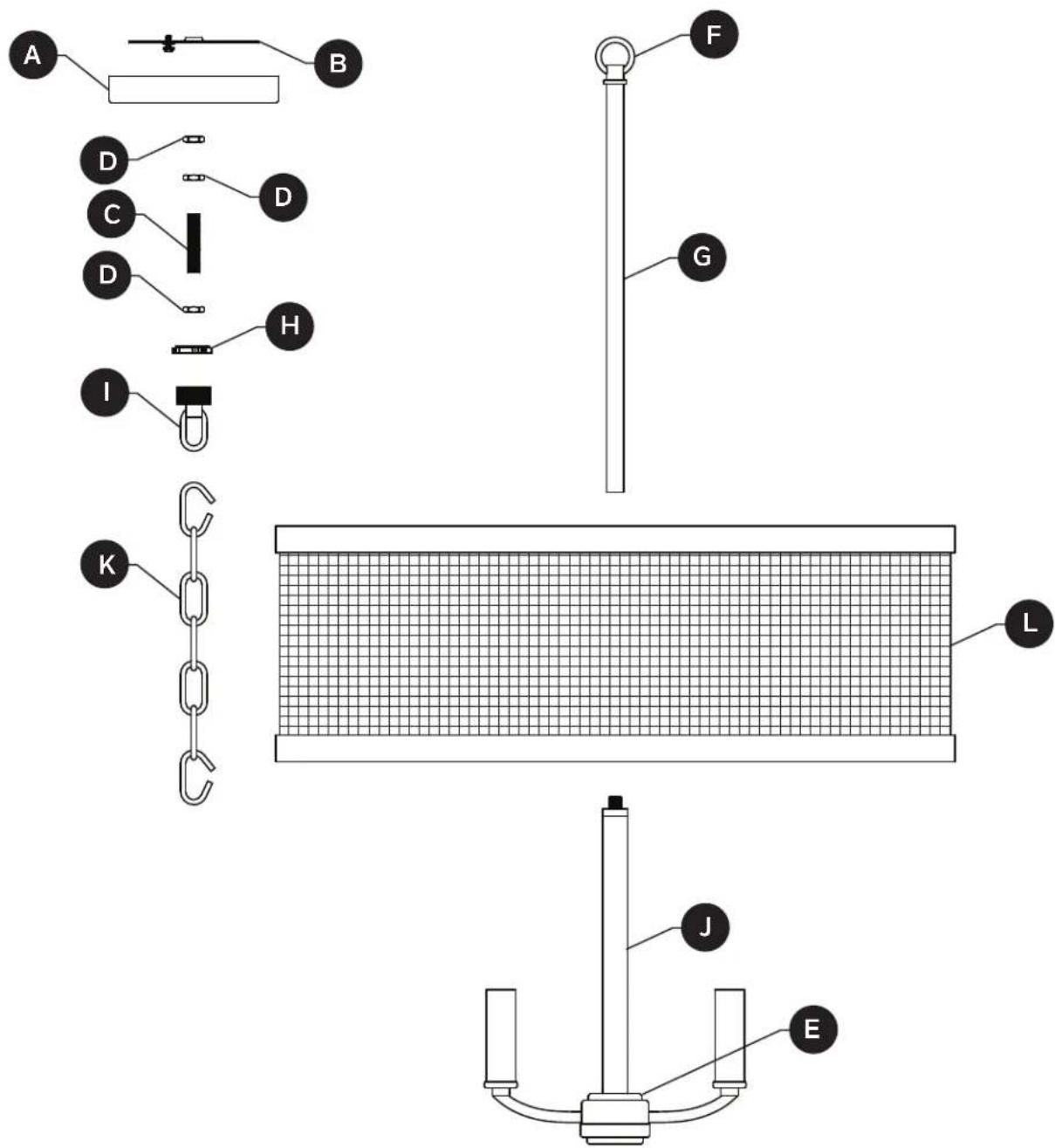

PIEZA	DESCRIPCIÓN	CANT.
A	Base	1
B	Soporte de Montaje	1
C	Manguito Roscado	1
D	Tuerca Hexagonal	3
E	Grupo de Portalámparas	1
F	Aro	1

PIEZA	DESCRIPCIÓN	CANT.
G	Tubo Roscado	1
H	Anillo de Colgar Roscado	1
I	Tuerca de Montaje con Oreja	1
J	Tubo de Soporte	1
K	Cadena	1
L	Pantalla	1

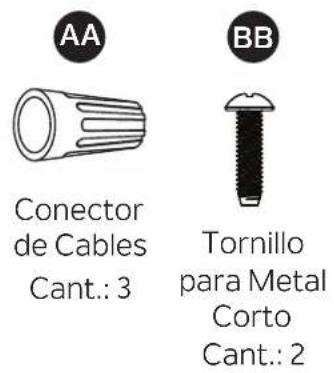

AA Conector de Cables Cant.: 3 BB Tornillo para Metal Corto Cant.: 2

INFORMACIÓN DE SEGURIDAD

Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.

ADVERTENCIA

• PRECAUCIÓN - RIESGO DE DESCARGA ELÉCTRICA -
  Desconecte la electricidad en el panel principal del interruptor automático o caja principal de fusibles antes de comenzar y durante la instalación.
  • ADVERTENCIA:
  Este accesorio está destinado a la instalación de acuerdo con el National Electrical Code (NEC) y todas las especificaciones del código local. Si no está familiarizado con los requisitos del código, la instalación se recomienda un electricista certificado.
• No utilice bombillas de un vataje mayor al especificado en esta lámpara.
  • Prop. 65 de California
  ADVERTENCIA: Este producto puede exponerlo a productos químicos, incluido el plomo, lo cual es conocido en el Estado de California como causante de cáncer, defectos de nacimiento y otros daños al sistema reproductivo. Para obtener mayor información, visite www.p65warnings.ca.gov

PRECAUCIÓN

• Si tiene dudas sobre la instalación de esta lámpara, o si el funcionamiento de la misma falla por completo, sírvase ponerse en contacto con un electricista calificado y con licencia.
• Todas las piezas deben usarse como lo indican estas instrucciones. No reemplace las piezas, no omita piezas durante la instalación ni utilice piezas gastadas o rotas. El incumplimiento de esta indicación podría invalidar la calificación ETL de esta lámpara.

PREPARACIÓN

Antes de comenzar a ensamblar el producto, asegúrese de que todas las partes estén disponibles. Compare las partes con la lista de contenido del empaque y la lista de contenido de aditamentos para el ensamblaje. Si alguna pieza falta o está dañada, no intente ensamblar el producto.

Tiempo estimado de ensamblaje: 30 minutos a 1 hora.

Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador Phillips, destornillador de cabeza plana, pinzas pelacables, cinta aislante, escalera, gafas de seguridad, pinzas (2).

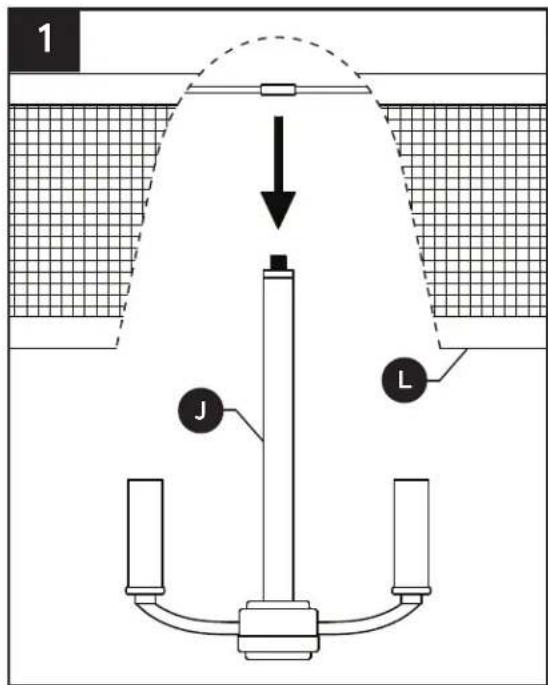

1. Baje con cuidado la pantalla (L) sobre el tubo de soporte (J), pasando el orificio del núcleo central de la pantalla (L) sobre las roscas que sobresalen de la parte superior del tubo de soporte (J), y asiente el núcleo central de la pantalla (L) en la parte superior del tubo de soporte (J).

NOTA: Se deberá tirar del cable eléctrico a través de las partes individuales a medida de que se instalan en este paso y en pasos posteriores.

1 J L

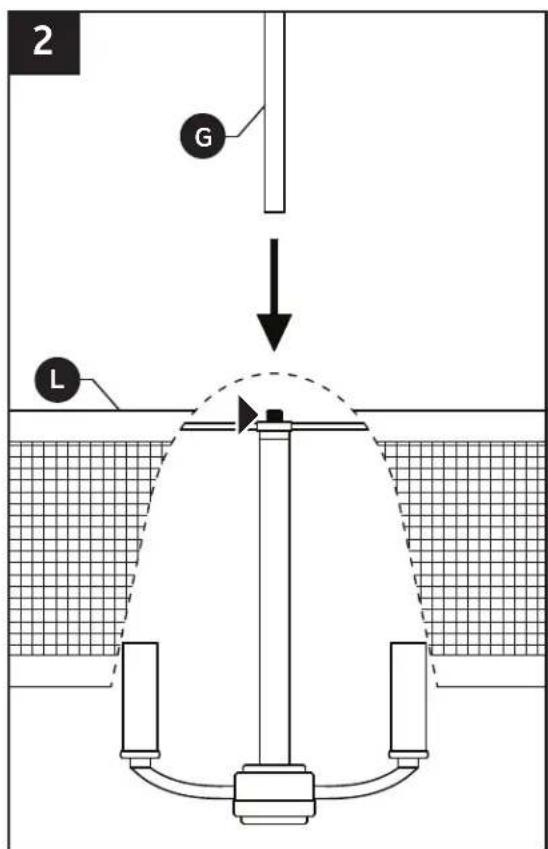

1. Mientras sostiene la pantalla (L) en su lugar, enrosque el tubo roscado (G) en las roscas que sobresalen de la parte superior del núcleo central de la pantalla (L). Apriete para asegurar la pantalla (L) en su lugar.

NOTA: Se debe aplicar compuesto de bloqueo de roscas a las roscas de vástago según lo indicado con el símbolo (▶) para evitar la rotación accidental del artefacto durante la limpieza, el reemplazo de los focos, etc.

2 G L

1. Coloque el manguito roscado (C) en el soporte de montaje (B) de modo que, una vez montado:

2. El manguito roscado (C) sobresaldrá un mínimo de 6,35 mm más allá de la sección central elevada de soporte de montaje (B).

3. El manguito roscado (C) debe estar colocado a una altura de modo que la mitad de las roscas exteriores de la tuerca de montaje con oreja (I) sobresalgan de la base (A) cuando esta esté montada.

NOTA: la base (A) solo se necesita para determinar la posición del manguito roscado (C) y de latuerca de montaje con oreja (I). Se instalará más adelante.

1. Después de encontrar la posición deseada del manguito roscado (C) y de la abrazadera de montaje (B), asegúrelos con las tuercas hexagonales (D), como se describe a continuación:

2. Enrosque una tuerca hexagonal (D) en el manguito roscado (C) y apriete contra la parte levantada de la abrazadera de montaje (B).

3. Enrosque otra tuerca hexagonal (D) en el manguito roscado (C) y apriete contra la parte plana de la abrazadera de montaje (B).

4. Enrosque la otra tuerca hexagonal (D) en el manguito roscado (C) y apriete contra la tuerca de montaje con oreja(I).

5. Conecte la abrazadera de montaje (B) a la caja de salida (no se incluye) con los tornillos para metal cortos (BB).

1. Para abrir eslabones de cadena:

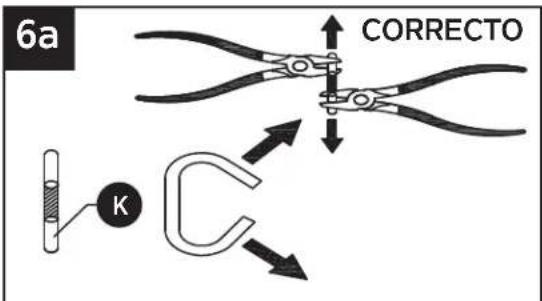

Ubique la separación del eslabón de la cadena (K) que debe abrirse y quitarse. Coloque un par de pinzas (no se incluyen) a cada lado de la división y gire las pinzas en direcciones opuestas para abrir la división del eslabón. El eslabón abierto debe tener la forma de la letra "C".

No gire los extremos del eslabón hacia los costados para que el eslabón de cadena no se pueda colocar en una superficie plana.

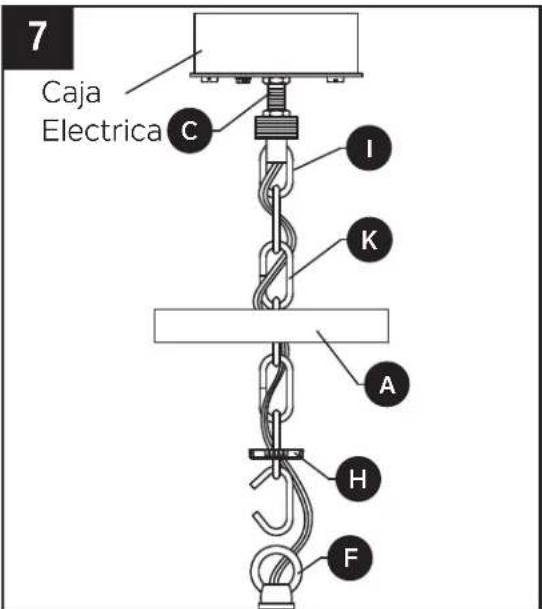

1. Enrosque la cadena (K) al anillo de colgar roscado (H) y a la base (A). Usando los eslabones abiertos de la cadena (K), fije un extremo a la tuerca de montaje con oreja (I) y el otro extremo al enganche de la tubo roscado con aro(F). Entrelace los conductores de puesta a tierra y los de corriente eléctrica de la lámpara con los eslabones de la cadena de forma intercalada y páselos por el manguito roscado (C) en la caja de salida. Descienda el anillo de colgar roscado (H) y la base (A) sobre la cadena (K).

NOTA: agregue o elimine eslabones de la cadena una vez que establezca el largo deseado. Recorte el cableado sobrante dejando seis pulgadas de cable que sobresalgan de la tuerca de montaje con oreja (I) y del manguito roscado (C).

PRECAUCIÓN: para evitar daños por caídas, verifique que los eslabones de cadena abiertos estén completamente cerrados una vez ensamblada la lámpara.

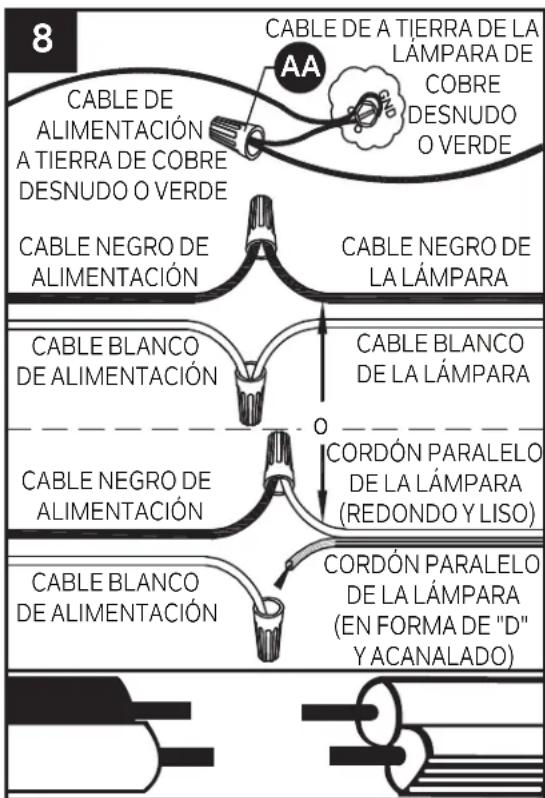

8. Guía de conexión de cables:

Cable a tierra:

- Para la instalación en los Estados Unidos: Enrolle el cable a tierra de la caja eléctrica alrededor del tornillo a tierra en el soporte de montaje (B), a no menos de

5 cm (2") del extremo del cable. Apriete el tornillo a tierra. Si la lámpara viene con un cable a tierra, conéctelo al cable a tierra de la caja eléctrica con un conector de cables (AA).

- Para la instalación en Canadá: Si la lámpara viene con un cable a tierra, enrolle el cable a tierra alrededor del tornillo a tierra en el soporte de montaje (B). Apriete el tornillo a tierra. Conecte el cable de tierra del artefacto al cable de tierra del tomacorriente con un conector de cable (AA).

Cables de alimentación:

- Conecte el cable de alimentación Neutro (Blanco) de la caja eléctrica al cable Neutro de la lámpara (Blanco o Cordón Paralelo en forma de "D" y acanalado).

- Conecte el cable de alimentación Vivo (Negro) de la caja eléctrica al cable Vivo de la lámpara (Negro o Cordón Paralelo redondo y liso).

Conectores de cables

× 3

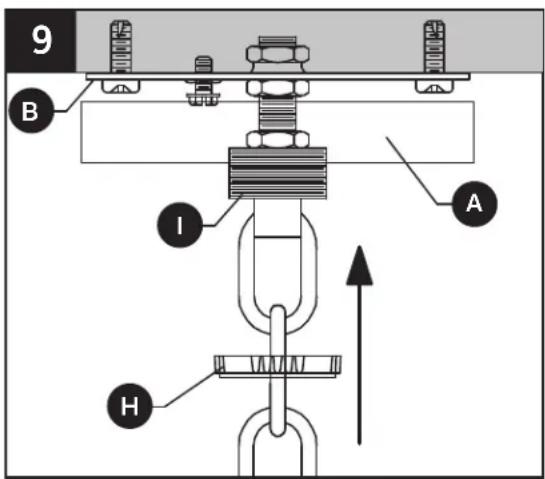

1. Pasar la base (A) sobre la tuerca de montaje con oreja (I). Fije anillo de colgar roscado (H) en la tuerca de montaje con oreja (I) para asegurar la base (A).

NOTA: Asegúrese de que todos los cables estén dentro de la base (A) y no queden apretados entre la base (A) y el soporte de montaje (B), o la base (A) y el techo.

NOTA :

Los conductores de la lámpara serán:

- Negro y blanco.

- Conductor de cable paralelo SPT – 1 de la lámpara con un conductor liso redondo y un conductor “D” estriado.

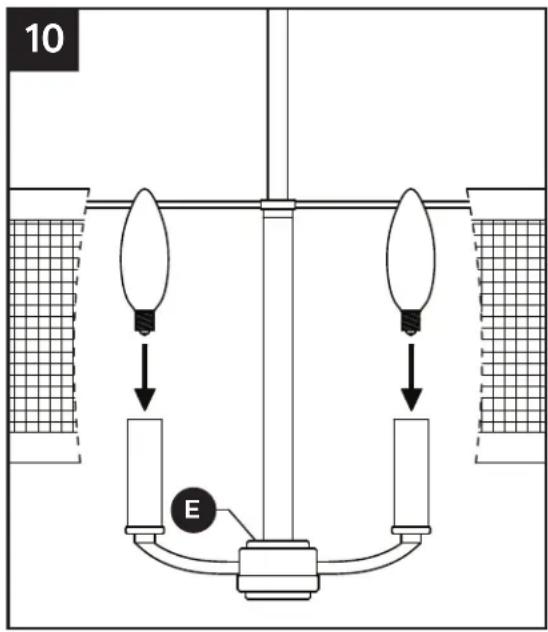

1. Inserte focos tipo candelabro de 60 vatios como máximo o su equivalente en LED (no incluidos) en cada portalámparas del grupo de portalámparas (E).
