MANUAL DE USUARIO Kira 38259 Kichler

Número de serie ____ Fecha de compra ____

¿Preguntas, problemas, piezas faltantes? Antes de devolverlo a la tienda, llame a nuestro departamento de servicio al cliente al 800-554-6504, de 8:00 a.m. a 4:30 p.m. hora del Este (EST), de lunes a viernes. kichler.com/customer-care/contact-us

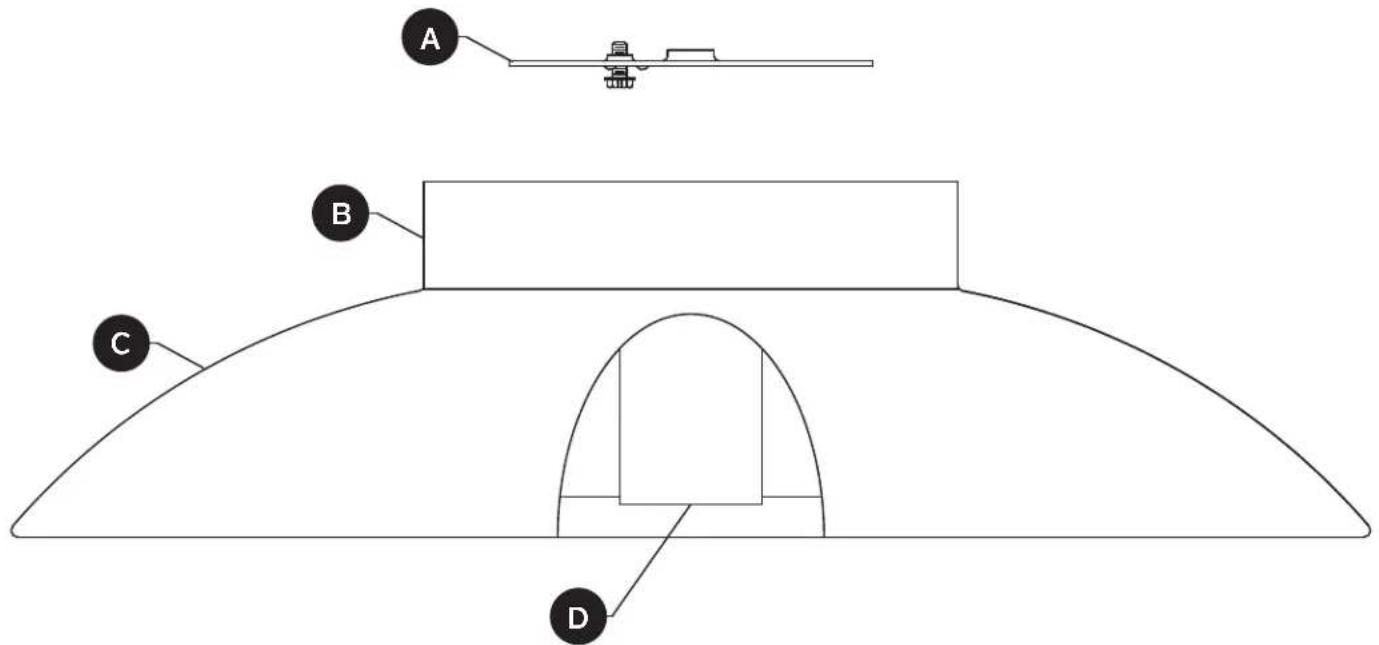

A B C D

PIEZA	DESCRIPCIÓN	CANT.
A	Soporte de Montaje	1
B	Cubierta	1
C	Pantalla	1
D	Portalámparas	1

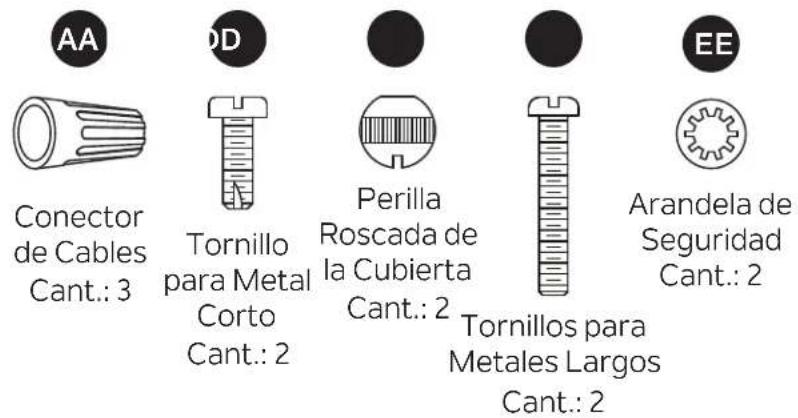

AA Conector de Cables Cant.: 3 DD Tornillo para Metal Corto Cant.: 2 Perilla Roscada de la Cubierta Cant.: 2 Tornillos para Metales Largos Cant.: 2 EE Arandela de Seguridad Cant.: 2

INFORMACIÓN DE SEGURIDAD

Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.

ADVERTENCIA

• PRECAUCIÓN - RIESGO DE DESCARGA ELÉCTRICA -
  Desconecte la electricidad en el panel principal del interruptor automático o caja principal de fusibles antes de comenzar y durante la instalación.
  • ADVERTENCIA:
  Este accesorio está destinado a la instalación de acuerdo con el National Electrical Code (NEC) y todas las especificaciones del código local. Si no está familiarizado con los requisitos del código, la instalación se recomienda un electricista certificado.
• No utilice bombillas de un vataje mayor al especificado en esta lámpara.
  • Prop. 65 de California
  ADVERTENCIA: Este producto puede exponerlo a productos químicos, incluido el plomo, lo cual es conocido en el Estado de California como causante de cáncer, defectos de nacimiento y otros daños al sistema reproductivo. Para obtener mayor información, visite www.p65warnings.ca.gov

PRECAUCIÓN

• Si tiene dudas sobre la instalación de esta lámpara, o si el funcionamiento de la misma falla por completo, sírvase ponerse en contacto con un electricista calificado y con licencia.
• Todas las piezas deben usarse como lo indican estas instrucciones. No reemplace las piezas, no omita piezas durante la instalación ni utilice piezas gastadas o rotas. El incumplimiento de esta indicación podría invalidar la calificación ETL de esta lámpara.

PREPARACIÓN

Antes de comenzar a ensamblar el producto, asegúrese de que todas las partes estén disponibles. Compare las partes con la lista de contenido del empaque y la lista de contenido de aditamentos para el ensamblaje. Si alguna pieza falta o está dañada, no intente ensamblar el producto.

Tiempo estimado de ensamblaje: 30 minutos a 1 hora.

Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador Phillips, destornillador de cabeza plana, pinzas pelacables, cinta aislante, escalera, gafas de seguridad.

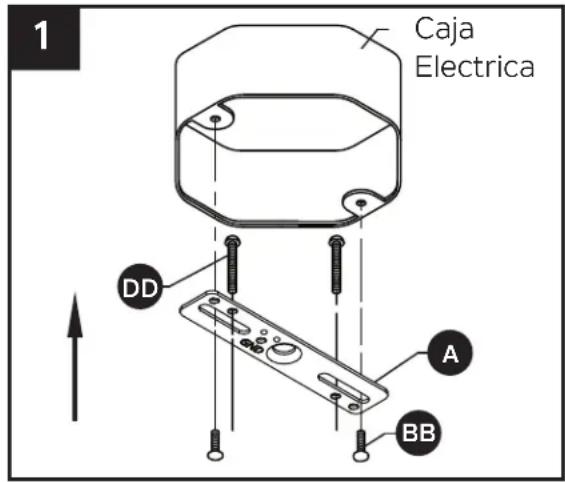

1. Oriente el soporte de montaje (A) de modo que la parte central elevada sobresalga en la caja eléctrica (no se incluye). Inserte tornillos largos para metal (DD) a través del soporte de montaje (A) de manera que los tornillos largos para metal (DD) sobresalgan hacia afuera. Conecte el soporte de montaje (A) a la caja eléctrica con tornillos cortos para metal (BB).

	Tornillos para metales cortos		x 2
	Tornillos para metales largos		x 2

1. Guía de conexión de cables:

Cable a tierra:

- Para la instalación en los Estados Unidos: Enrolle el cable a tierra de la caja eléctrica alrededor del tornillo a tierra en la abrazadera de montaje (A), a no menos de 5 cm (2") del extremo del cable. Apriete el tornillo a tierra. Si la lámpara viene con un cable a tierra, conéctelo al cable a tierra de la caja eléctrica con un conector de cables (AA).

- Para la instalación en Canadá: Si la lámpara viene con un cable a tierra, enrolle el cable a tierra alrededor del tornillo a tierra en la abrazadera de montaje (A). Apriete el tornillo a tierra.

Cables de alimentación:

• Conecte el cable de alimentación Neutro (Blanco) de la caja eléctrica al cable Neutro de la lámpara (Blanco o Cordón Paralelo en forma de "D" y acanalado).
• Conecte el cable de alimentación Vivo (Negro) de la caja eléctrica al cable Vivo de la lámpara (Negro o Cordón Paralelo redondo y liso).

Conectores de cables

× 3

NOTA:

Los conductores de la lámpara serán:

• Negro y blanco.
• Conductor de cable paralelo SPT – 1 de la lámpara con un conductor liso redondo y un conductor “D” estriado.

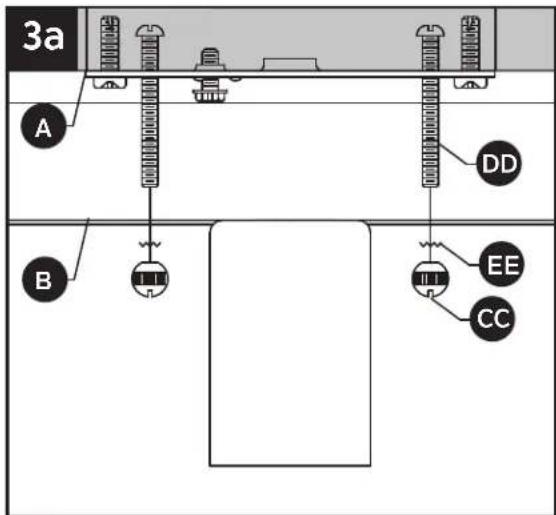

3a. Pase la cubierta (B) sobre los tornillos largos para metal (DD) que sobresalen del soporte de montaje (A) y fíjela usando arandelas de bloqueos (EE) y perillas roscadas (CC).

NOTA: el borde inferior de una caja eléctrica debería estar a ras con la superficie inferior de un techo. Sin embargo, muchas cajas están más profundas. Los tornillos largos para metal (DD) están diseñados para que tengan una longitud adicional que se adapte a diferentes profundidades de las cajas.

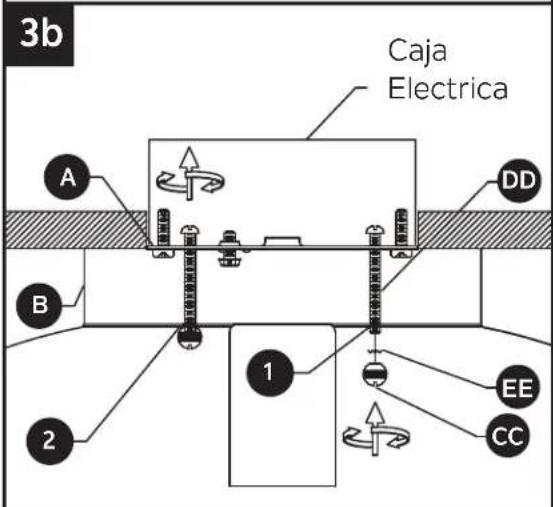

3b. 1) Los tornillos largos para metal (DD) pueden, primero, sobresalir demasiado más allá de la superficie de la cubierta (B).

2) Atornille las perillas roscadas (CC) en los tornillos largos para metal (DD). Los tornillos volverán a enroscarse en el soporte de montaje (A) hasta que la cubierta (B) quede ajustada contra el techo.

CC	Perilla roscada		x 2
EE	Arandela de bloqueo		x 2

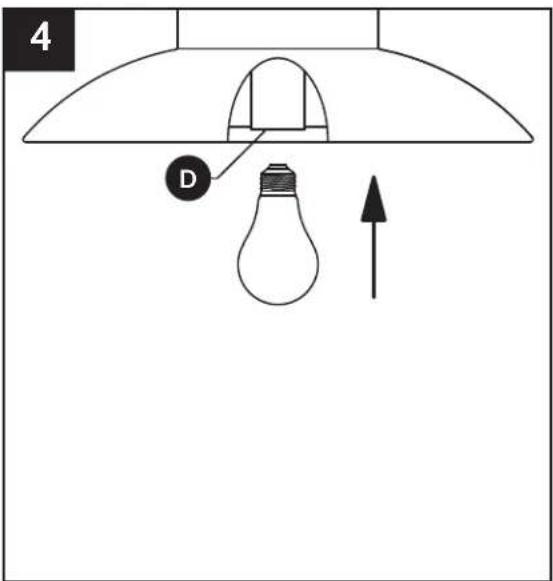

1. Coloque un foco de 60 vatios como máximo, de casquillo mediano o su equivalente en LED (no incluido), en el portalámparas (D).

3a A DD B EE CC

3b Caja Electrica A B 1 2 DD EE CC

4 D

• Siempre asegúrese de que la corriente eléctrica esté desconectada antes de limpiar este artículo.
• Utilice un paño húmedo suave y jabón suave no abrasivo para limpiar la lámpara. Nunca utilice un limpiador para vidrio en la lámpara porque este dañará el acabado metálico.

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
La lámpara no enciende.	1. Es posible que la lámpara esté conectada de manera incorrecta.2. La bombilla está quemada o rota.	1. Revise el cableado.2. Reemplace la bombilla.
