MANUAL DE USUARIO Clove 82408 Kichler

Número de serie ____ Fecha de compra ____

Intertek

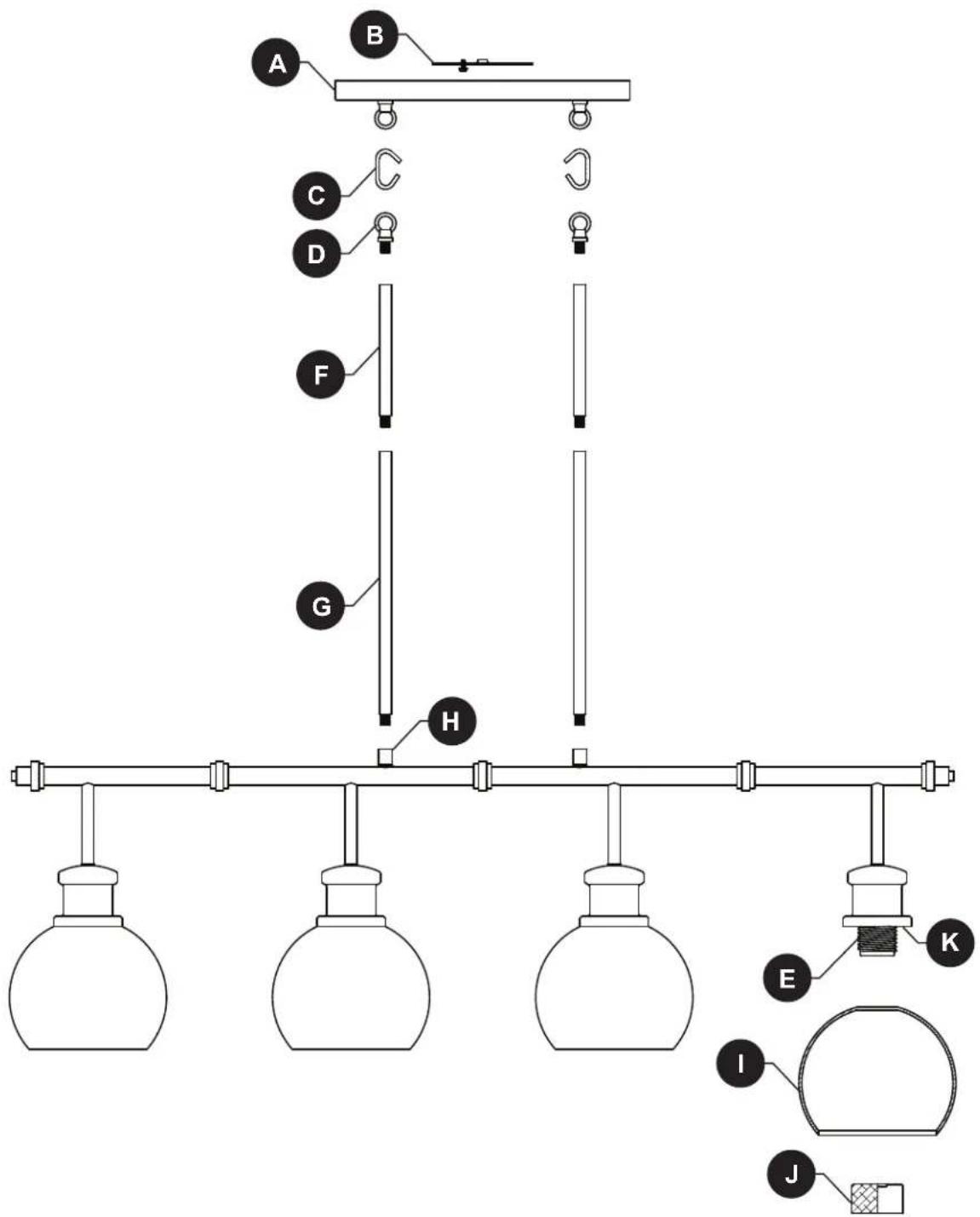

PIEZA	DESCRIPCIÓN	CANT
A	Cubierta	1
B	Soporte de montaje	1
C	Eslabón de la cadena	2
D	Lazo de fijación	2
E	Portalámparas	4
F	Tubo roscado de 15 cm	4

PIEZA	DESCRIPCIÓN	CANT
G	Tubo roscado de 30 cm	4
H	Acoplamiento	2
I	Pantalla de vidrio	4
J	Anillo del Portalámparas	4
K	Base del Portalámparas	4

Conector de cables Cant.: 3

Tornillos para metales cortos Cant.: 2

Perillas roscadas Cant.: 2

Tornillos para metal largo Cant.: 2

Arandela de seguridad Cant.: 2

INFORMACIÓN DE SEGURIDAD

Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.

ADVERTENCIA

• PRECAUCIÓN – RIESGO DE DESCARGA ELÉCTRICA –
  Desconecte la electricidad en el panel principal del interruptor automático o caja principal de fusibles antes de comenzar y durante la instalación.
• ADVERTENCIA:
  Este accesorio está destinado a la instalación de acuerdo con el National Electrical Code (NEC) y todas las especificaciones del código local. Si no está familiarizado con los requisitos del código, la instalación se recomienda un electricista certificado.
• No utilice bombillas de un vataje mayor al especificado en esta lámpara.
  • Prop. 65 de California

ADVERTENCIA: Este producto puede exponerlo a productos químicos, incluido el plomo, lo cual es conocido en el Estado de California como causante de cáncer, defectos de nacimiento y otros daños al sistema reproductivo. Para obtener mayor información, visite www.p65warnings.ca.gov

PRECAUCIÓN

• Si tiene dudas sobre la instalación de esta lámpara, o si el funcionamiento de la misma falla por completo, sírvase ponerse en contacto con un electricista calificado y con licencia.
• Todas las piezas deben usarse como lo indican estas instrucciones. No reemplace las piezas, no omita piezas durante la instalación ni utilice piezas gastadas o rotas. El incumplimiento de esta indicación podría invalidar la calificación ETL de esta lámpara.

PREPARACIÓN

Antes de comenzar a ensamblar el producto, asegúrese de que todas las partes estén disponibles. Compare las partes con la lista de contenido del empaque y la lista de contenido de aditamentos para el ensamblaje. Si alguna pieza falta o está dañada, no intente ensamblar el producto.

Tiempo estimado de ensamblaje: 30 minutos a 1 hora.

Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador Phillips, destornillador de cabeza plana, pinzas pelacables, cinta aislante, escalera, gafas de seguridad, pinzas (2).

1. Atornille el tubo roscado de 30 cm (G) al el acomplamiento (H). Atornille el tubo roscado de 15 cm (M) al tubo roscado de 30 cm (G). Finalmente atornille el lazo roscado (D) al tubo roscado de 15 cm (F).

Repita en el otro lado de la lámpara.

NOTA: La altura de colgado para este accesorio es ajustable. Agregue o resta tubos roscados para lograr la altura deseada.

NOTA: el cable eléctrico necesitará jalarse a través de las piezas individuales a medida que se instalan en este o en los siguientes pasos.

1. Conecte los lazos de fijación (D) a los lazos de la cubierta (A) usando los eslabónes de la cadena (C).

PRECAUCIÓN: Para evitar daños por caídas, asegúrese de que los eslabones de la cadena abierta estén completamente cerrados una vez ensamblados.

1. Oriente el soporte de montaje (B) de modo que la parte central elevada sobresalga en la caja eléctrica (no se incluye). Inserte tornillos largos para metal (DD) a través del soporte de montaje (B) de manera que los tornillos largos para metal (DD) sobresalgan hacia afuera. Conecte el soporte de montaje (B) a la caja eléctrica con tornillos cortos para metal (BB).

BB	Tornillos para metales cortos		x 2
DD	Tornillos para metales largos		x 2

1. Guía para la conexión de los conductores:

Conductor de puesta a tierra:

- Para la instalación en los Estados Unidos:

Coloque el conductor de puesta a tierra de la caja de salida alrededor del tornillo de puesta a tierra preensamblado en el soporte de montaje (B), a no menos de 5,08 cm del extremo del conductor. Apriete el tornillo de puesta a tierra. Si la lámpara cuenta con un conductor de puesta a tierra, conéctelo al conductor de puesta a tierra de la caja de salida con un conector de cables (AA).

- Para la instalación en Canadá: Si la lámpara cuenta con un conductor de puesta a tierra, enróllelo alrededor del tornillo de puesta a tierra en el soporte de montaje (B). Apriete el tornillo de puesta a tierra. Conecte el conductor de puesta a tierra de la lámpara al conductor de puesta a tierra de la caja de salida con un conector de cables (AA).

Conductores de suministro:

• Conecte el conductor neutro de suministro de la caja de salida (blanco) al conductor neutro de la lámpara (blanco o cable paralelo "D" y estriado).
• Conecte el conductor de suministro (negro) de la caja de salida al conductor de la lámpara (negro o cordón en paralelo redondo y liso).

NOTA :

Los conductores de la lámpara serán:

• Blanco y negro.
• Conductor de cable paralelo SPT-1 de lámpara con un conductor liso redondo y un conductor "D" estriado.

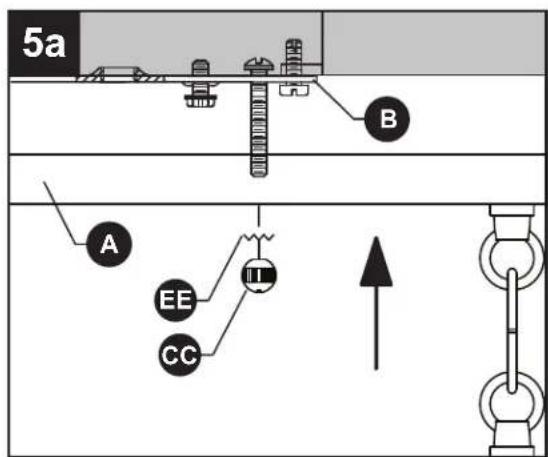

5a. Pase la cubierta (A) sobre los tornillos para metal largos (DD) que sobresalen del soporte de montaje (B) y fijelo en su lugar con las arandelas de seguridad (EE) y las perillas roscadas (CC).

NOTA: Asegúrese de que todos los cables estén dentro de la cubierta (A) y no queden apretados entre la cubierta (A) y el soporte de montaje (B), o la cubierta (A) y el techo.

CC	Perilla roscada		x 2
EE	Arandela de seguridad		x 2

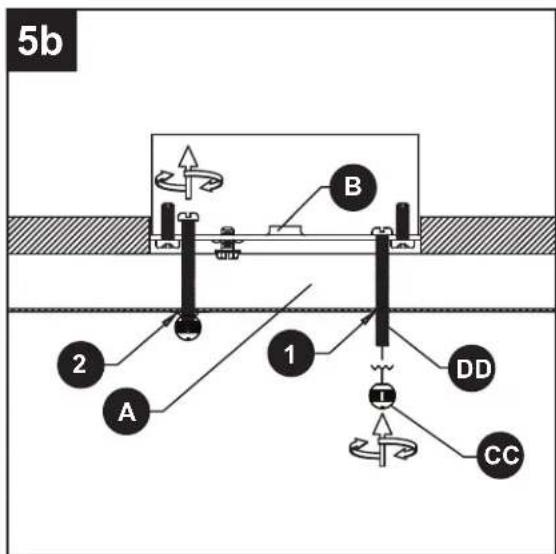

5b. NOTA: el borde inferior de una caja eléctrica debería estar a ras con la superficie inferior de un techo. Sin embargo, muchas cajas están más profundas. Los tornillos largos para metal (DD) están diseñados para que tengan una longitud adicional que se adapte a diferentes profundidades de las cajas.

1) Los tornillos largos para metal (DD) pueden, primero, sobresalir demasiado más allá de la superficie de la cubierta (A).

2) Atornille las perillas roscadas (CC) en los tornillos largos para metal (DD). Los tornillos volverán a enroscarse en el soporte de montaje (B) hasta que la cubierta (A) quede ajustada contra el techo.

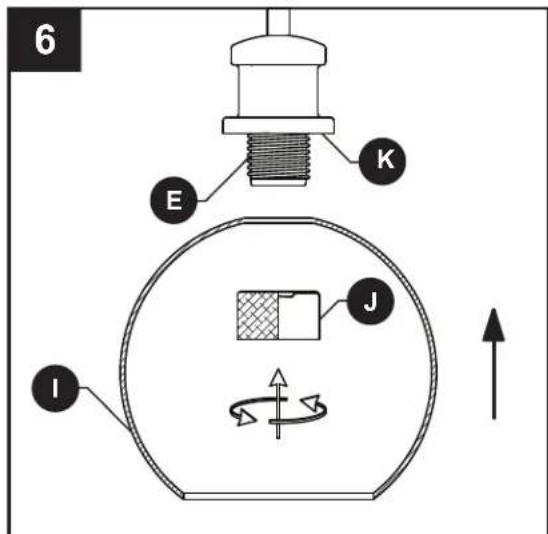

1. Pase con cuidado la pequeña abertura de la pantalla de vidrio (I) sobre el portalámparas (E), y asiente la pantalla de vidrio (I) en la base del portalámparas (K). Mientras sostiene la pantalla de vidrio (I) en su lugar, enrosque el anillo del portalámparas (J) en las roscas del portalámparas (E). Apriete el anillo del portalámparas (J) para asegurar la pantalla de vidrio (I) en su lugar. NO APRIETE DEMASIADO.

Repita la operación con el resto de las pantallas de vidrio (I).

5a A B EE CC II

5b A 2 1 B DD CC

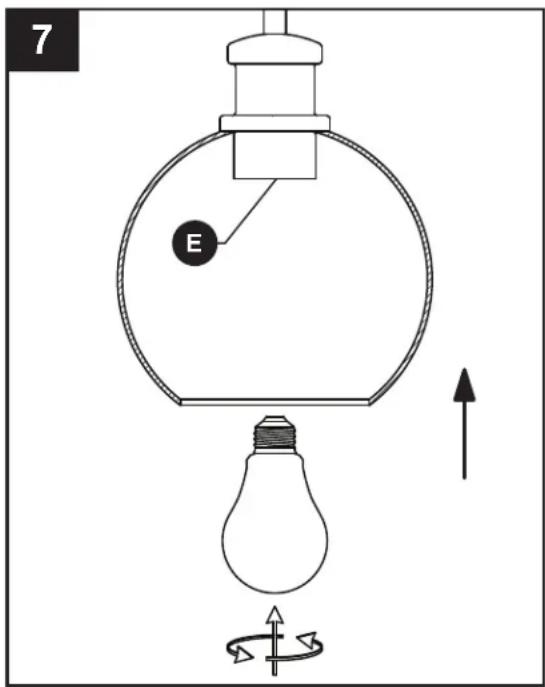

1. Inserte una bombilla de base mediana de máximo 60 W o una bombilla LED equivalente (no se incluye) en el portalámparas (E).

Repita para las portalámparas (E) restantes.

7 E

• Siempre asegúrese de que la corriente eléctrica esté desconectada antes de limpiar este artículo.
• Utilice un paño húmedo suave y jabón suave no abrasivo para limpiar la lámpara. Nunca utilice un limpiador para vidrio en la lámpara porque este dañará el acabado metálico.
• Todas las pantallas de vidrio se pueden lavar con agua tibia y jabón suave dentro de un lavabo recubierto con toallas. No lave las pantallas en un lavaplatos automático.

SOLUCIÓN DE PROBLEMAS

PROBLEMA	CAUSA POSIBLE	ACCIÓN CORRECTIVA
La lámpara no se enciende.	1. La lámpara puede estar incorrectamente cableada.2. La bombilla está quemada o rota. 2. Reemplace la bombilla.	1. Inspeccione el cableado.
