Marque	Kichler
Modèle	Clove 82408
Type de produit	Lustre ou suspension d'éclairage intérieur
Nombre de lumières	4
Type de culot	E26 (moyen)
Puissance maximale par ampoule	60 watts (ampoule à incandescence ou LED équivalent)
Alimentation	Secteur (120 V~, 60 Hz) – compatible standards américain et canadien
Matériaux	Métal (fini non spécifié), verre (abat-jour)
Hauteur réglable	Oui, par ajout/retrait de tubes filetés de 15 cm et 30 cm
Temps d'assemblage estimé	30 à 60 minutes
Outils nécessaires (non inclus)	Tournevis cruciforme, tournevis plat, pinces à dénuder, ruban isolant, escabeau, lunettes de sécurité, pinces
Type d'installation	Fixation au plafond sur boîte de sortie (non incluse)
Poids (estimé)	2 kg (environ)
Homologations	ETL ou CSA (selon conformité)
Entretien et nettoyage	Linge doux et humide + savon non abrasif ; ne pas utiliser de nettoyant pour vitres ; abat-jour lavables à la main (pas au lave-vaisselle)
Sécurité	Couper le courant avant installation ; respecter les codes électriques nationaux et locaux ; ne pas dépasser la puissance nominale
Pièces détachées incluses	Couvercle, support de fixation, maillons de chaîne, boucles de fixation, douilles, tubes filetés (15 et 30 cm), raccords, abat-jour, anneaux de douille, bases de douille, capuchons de connexion, vis, boutons filetés, rondelles

FOIRE AUX QUESTIONS - Clove 82408 Kichler

Quel type d'ampoule utiliser avec le Kichler Clove 82408 ?

Utilisez des ampoules à culot moyen (E26) d'une puissance maximale de 60 watts par douille. Les ampoules LED équivalentes sont compatibles.

La hauteur du luminaire est-elle réglable ?

Oui, la hauteur peut être ajustée en ajoutant ou retirant les tubes filetés de 15 cm et 30 cm fournis.

Faut-il couper le courant avant l'installation ?

Oui, il est impératif de couper le courant au niveau du panneau électrique (disjoncteur) avant toute manipulation pour éviter tout risque de décharge électrique.

Ce luminaire est-il dimmable ?

La notice ne précise pas la compatibilité avec un variateur. Utilisez des ampoules dimmables et un variateur adapté si souhaité, mais vérifiez la compatibilité.

Comment nettoyer l'abat-jour en verre ?

Lavez les abat-jour en verre à la main dans un évier recouvert de serviettes avec de l'eau tiède et un savon doux. Ne les mettez pas au lave-vaisselle et n'utilisez pas de nettoyant pour vitres.

Quels outils sont nécessaires pour l'assemblage ?

Il vous faut : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, escabeau, lunettes de sécurité, et deux pinces.

Le luminaire est-il compatible avec une installation au Canada ?

Oui, l'installation doit respecter les codes électriques locaux. Pour la mise à la terre au Canada, suivez les instructions spécifiques fournies dans la notice.

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord que le luminaire est correctement branché. Ensuite, contrôlez l'ampoule : si elle est usée ou brisée, remplacez-la par une neuve de puissance appropriée.

Y a-t-il une garantie pour ce produit ?

La notice ne mentionne pas de garantie spécifique. Veuillez contacter le revendeur ou le fabricant Kichler pour obtenir des informations sur la garantie.

Puis-je installer ce luminaire seul ?

L'installation est conçue pour être réalisée par une personne expérimentée. Si vous avez des doutes, il est recommandé de faire appel à un électricien certifié.

MODE D'EMPLOI Clove 82408 Kichler

Numéro de série ____ Date d'achat ____

Intertek

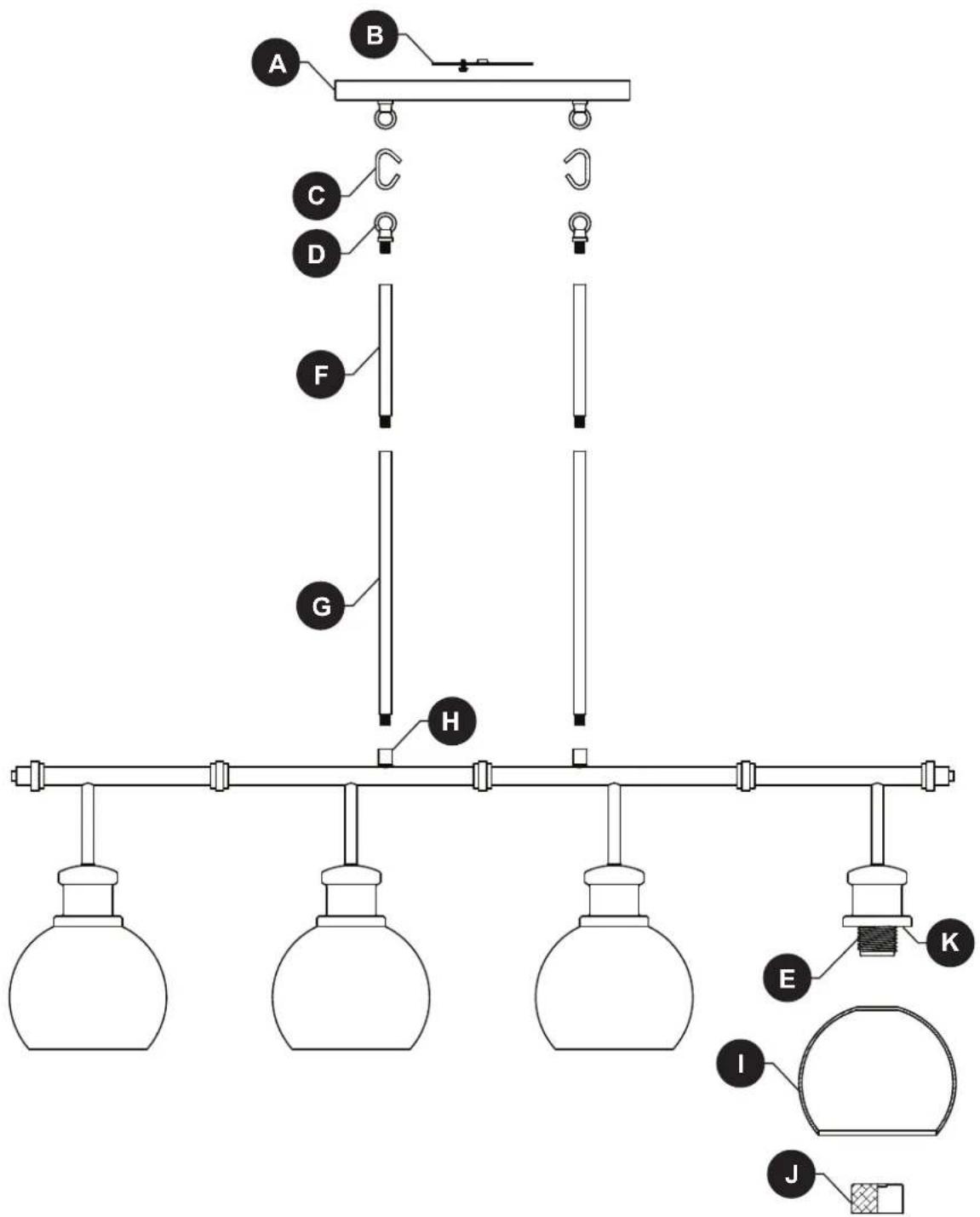

PIÈCE	DESCRIPTION	QTÉ P
A	Couvercle	1
B	Support de fixation	1
C	Maillon de chaîne ouvert	2
D	Boucle de fixation	2
E	Douille	4
F	Tube fileté de 15 cm	4

ECE	DESCRIPTION	QTÉ
G	Tube fileté de 30 cm	4
H	Raccord	2
I	Abat-jour en verre	4
J	Anneau de la douille	4
K	Base de la douille	4

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l'intégralité du présent guide avant d'assembler, d'utiliser ou d'installer ce produit.

AVERTISSEMENT

• ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES –
  Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.
• ATTENTION:
  Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié.
• N'utilisez pas d'ampoules dont la puissance dépasse la puissance nominale indiquée sur ce luminaire.
  • Proposition 65 de la Californie

AVERTISSEMENT: cet article peut vous exposer à des produits chimiques, notamment les composés de plomb identifiés par l'État de la Californie comme cause de cancer, malformations congénitales ou autres troubles de l'appareil reproducteur.

Pour de plus amples informations, consultez le site http://www.P65Warnings.ca.gov

ATTENTION

• Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l'homologation ETL ou C.S.A. du luminaire.

PRÉPARATION

Avant de commencer l'assemblage du produit, assurez-vous que toutes les pièces sont présentes. Comparez les pièces avec la liste du contenu de l'emballage et la liste de la quincaillerie. En cas de pièces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes.

Outils nécessaires pour l'assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, escabeau et lunettes de sécurité, pinces (2).

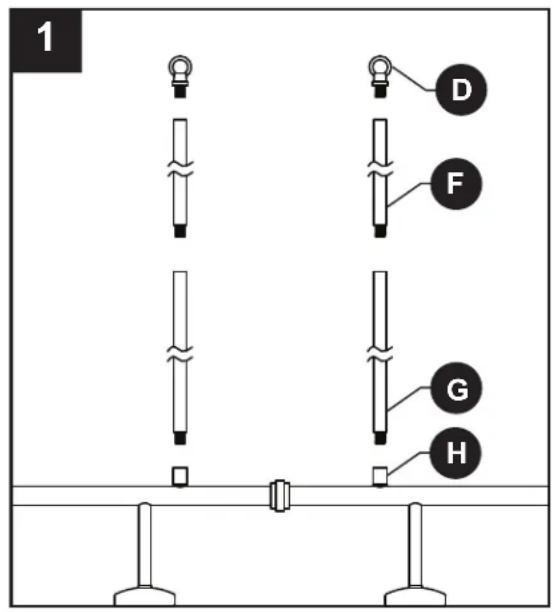

1. Vissez le tube fileté de 30 cm (G) dans le raccord (H). Ensuite, vissez le tube fileté de 15 cm (F) dans tube fileté de 30 cm (G). Ensuite, vissez boucle de fixation (D) dans le tube fileté de 15 cm (F).

Répétez de l'autre côté du luminaire.

REMARQUE : le câble électrique devra être tiré à travers les différents éléments au fur et à mesure de leur montage, lors de cette étape et des suivantes.

REMARQUE : La hauteur de suspension de ce luminaire est réglable. Ajoutez ou retirez des tubes filetés pour obtenir la hauteur désirée.

1. À l'aide des maillons de chaîne ouverts (C), connectez les boucles de fixation (D) à les boucles de le couvercle (A).

ATTENTION : Afin de prévenir les dommages causés par une chute, assurez-vous que les maillons ouverts sont complètement fermés une fois l'article assemblé.

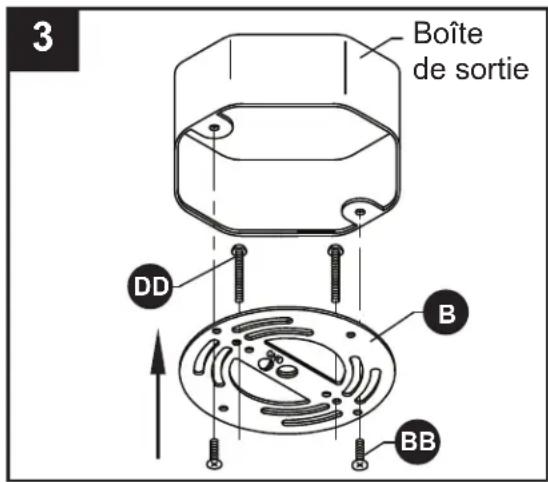

1. Placez le support de fixation (B) de façon à ce que la partie centrale surélevée sorte du côté de la boîte de sortie (non incluse). Insérez les vis à métaux longues (DD) à travers le support de fixation (B) de façon à ce qu'elles dépassent de la boîte de sortie. Fixez le support de fixation (B) à la boîte de sortie à l'aide des vis à métaux courtes (BB).

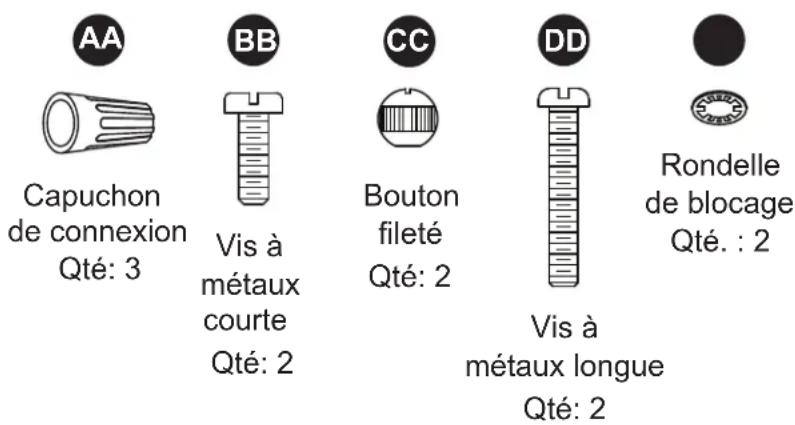

Quincaillerie utilisée

Vis à métaux courte

x 2

Vis à métaux longue

x 2

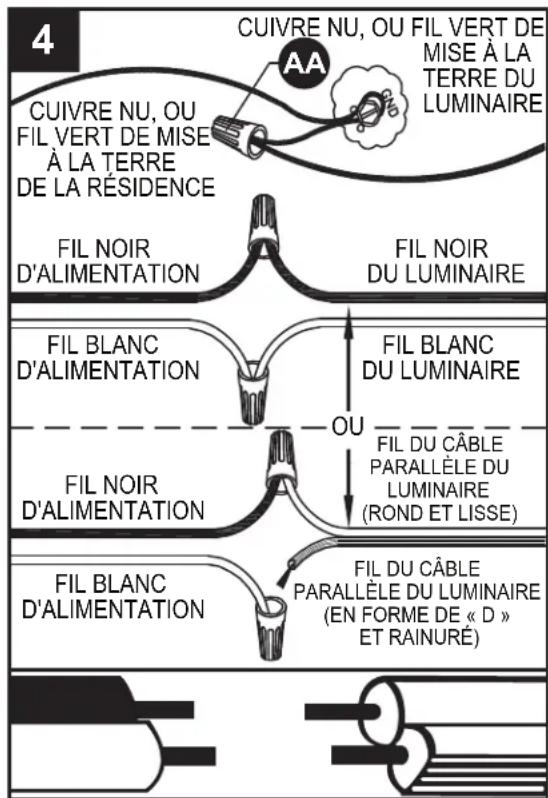

1. Guide pour la connexion des fils :

Fil de mise à la terre :

• Installation aux États-Unis: Enroulez le fil de mise à la terre de la boîte de sortie autour de la vis de mise à la terre préassemblée au support de fixation (B), à au moins 5,08 cm de l'extrémité du fil. Serrez la vis de mise à la terre. Si le luminaire est muni d'un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un capuchon de connexion (AA).
• Installation au Canada: Si le luminaire est muni d'un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre du support de fixation (B). Serrez la vis de mise à la terre. Branchez le fil de mise à la terre du luminaire au fil de mise à la terre de la boîte de sortie à l'aide d'un capuchon de connexion (AA).

Fils d'alimentation :

• Raccordez le fil d'alimentation neutre (blanc) de la boîte de sortie au fil neutre du luminaire (fil blanc ou cordon parallèle nervuré en forme de « D »).
• Raccordez le fil d'alimentation noir chargé de la boîte de sortie au fil chargé du luminaire (fil noir ou cordon parallèle rond et lisse).

Quincaillerie utilisée

Capuchon de connexion

x 3

REMARQUE :

Les fils du luminaire peuvent être :

• noir et blancs;
• cordon parallèle de type SPT-1 muni d'un fil rond et lisse et d'un fil nervuré en forme de « D ».

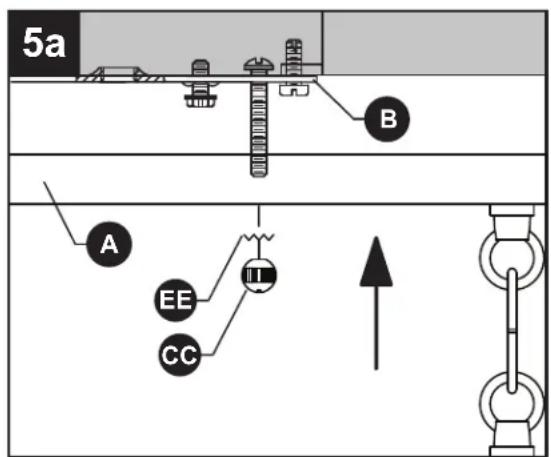

5a. Placez le couvercle (A) sur les vis à métaux longues (DD) qui dépassent du support de fixation (B) et fixez-le à l'aide des rondelles de blocage (EE) et boutons filetés (CC).

REMARQUE : S'assurer que tous les fils sont à l'intérieur de le couvercle (A) et ne sont pas pincés entre le couvercle (A) et le support de fixation (B) ou le couvercle (A) et le plafond.

Quincaillerie utilisée

CC	Bouton fileté		x 2
EE	Rondelle de blocage		x 2

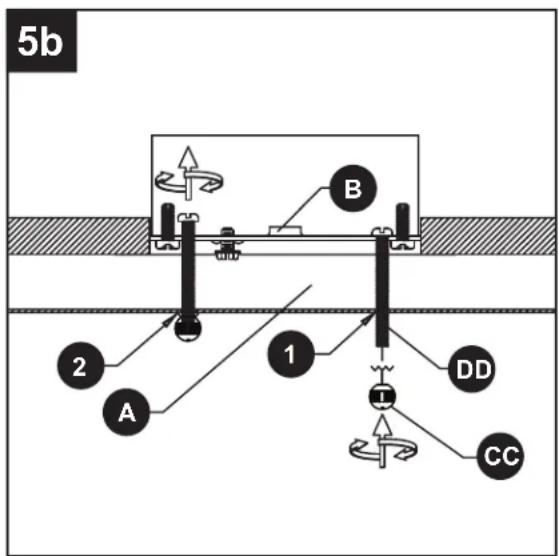

5b.REMARQUE : Le bord inférieur d'une boîte de sortie doit être à fleur avec la surface inférieure d'un plafond. Cependant, de nombreuses boîtes sont encastrées dans le plafond. Les vis à métaux longues (DD) ont une longueur plus importante pour s'adapter à différentes profondeurs de boîte.

1) Les vis à métaux longues (DD) peuvent, dans un premier temps, trop dépasser de la surface du couvercle (A).
2) Vissez les boutons filetés (CC) sur les vis à métaux longues (DD). Les vis se rétracteront dans le support de fixation (B) jusqu'à ce que le couvercle (A) soit serré contre le plafond.

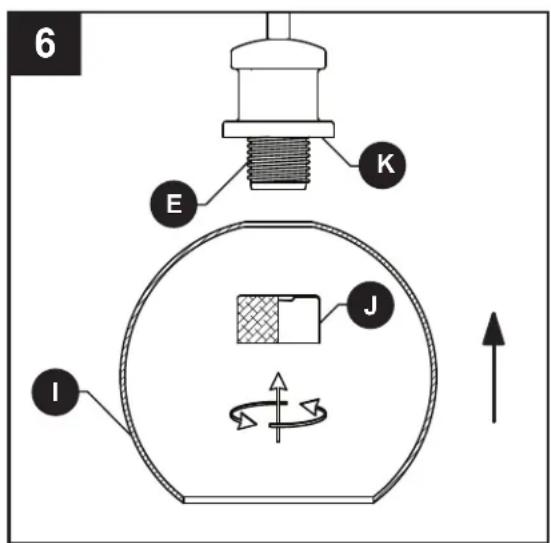

1. Passez soigneusement l'ouverture étroite dans le cache en verre (I) par dessus la douille (E) et placez le cache en verre (I) sur la base de la douille (K). Tout en maintenant le cache en verre (I) en place, vissez l'anneau de la douille (J) sur les filets de la douille (E). Serrez l'anneau de la douille (J) pour fixer le cache en verre (I). NE PAS SERRER EXCESSIVEMENT.

Répétez l'opération pour les autres caches en verre (I).

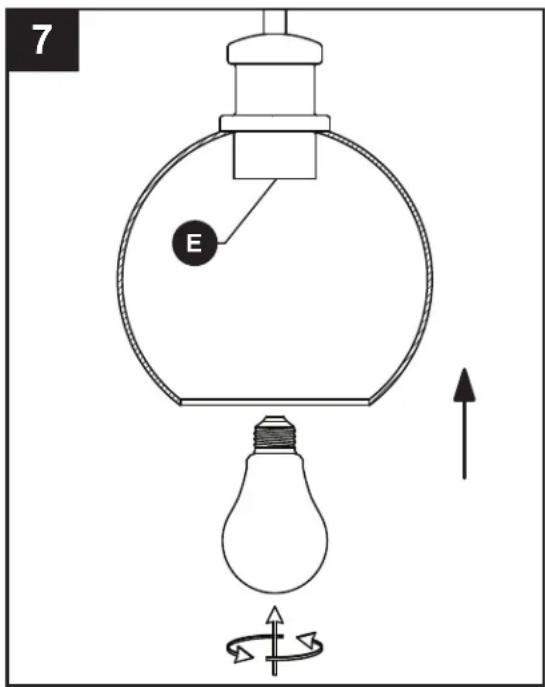

1. Insérez une ampoule à culot moyen de 60 watts max. ou un équivalent DEL (non fournie) dans la douille (E).

Répétez pour les restant douilles (E).

ENTRETIEN

• Vérifiez toujours que le courant est coupé avant de nettoyer cet article.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyant pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.
• Tous les abat-jour en verre peuvent être lavés dans un évier couvert de serviettes, à l'aide d'eau tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisselle.

DÉPANNAGE

PROBLÈME	CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.2. L'ampoule est usée ou brisée. 2. Remplacez l'ampoule.	1. Vérifiez si le luminaire est bien branché.
