Kira 38259 - Éclairage Kichler - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'éclairage	Suspension
Matériaux	Acier, verre
Dimensions	Hauteur : 30 cm, Largeur : 25 cm
Source lumineuse	Ampoule LED (non fournie)
Puissance maximale	60 W
Voltage	120 V
Utilisation recommandée	Intérieur, salle à manger, salon
Installation	Montage au plafond avec support inclus
Entretien	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Normes de sécurité	Conforme aux normes UL
Garantie	1 an
Informations supplémentaires	Design moderne, disponible en plusieurs finitions

FOIRE AUX QUESTIONS - Kira 38259 Kichler

Comment installer le luminaire Kichler Kira 38259 ?

Pour installer le luminaire, commencez par couper l'alimentation électrique. Fixez le support au plafond, connectez les fils électriques en respectant les codes de couleur, puis fixez le luminaire au support.

Quel type d'ampoule puis-je utiliser avec le Kichler Kira 38259 ?

Le Kichler Kira 38259 est compatible avec des ampoules de type LED ou incandescent, avec une puissance maximale de 60 W par ampoule.

Comment nettoyer le luminaire Kichler Kira 38259 ?

Pour nettoyer le luminaire, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs et n'utilisez pas d'eau sur les composants électriques.

Le Kichler Kira 38259 est-il dimmable ?

Oui, le Kichler Kira 38259 est dimmable si vous utilisez des ampoules dimmables et un variateur compatible.

Quelle est la garantie du produit Kichler Kira 38259 ?

Le Kichler Kira 38259 est généralement couvert par une garantie limitée de 1 an contre les défauts de fabrication. Veuillez consulter le manuel pour plus de détails.

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous que l'ampoule est correctement installée. Si le problème persiste, il peut être nécessaire de vérifier les connexions électriques.

Peut-on utiliser le Kichler Kira 38259 à l'extérieur ?

Non, le Kichler Kira 38259 est conçu pour une utilisation intérieure uniquement et ne doit pas être exposé à l'extérieur.

Quelles sont les dimensions du Kichler Kira 38259 ?

Les dimensions du Kichler Kira 38259 sont de 30 cm de diamètre et 20 cm de hauteur.

Où puis-je acheter des pièces de rechange pour le Kichler Kira 38259 ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés Kichler ou directement sur le site web de Kichler.

MODE D'EMPLOI Kira 38259 Kichler

Numéro de série ____ Date d'achat ____

Des questions, des problèmes, des pièces manquantes? Avant de retourner le produit à votre détaillant, appelez notre service à la clientèle au 800-554-6504, entre 8 h et 16 h 30 (HNE) du lundi au vendredi. kichler.com/customer-care/contact-us

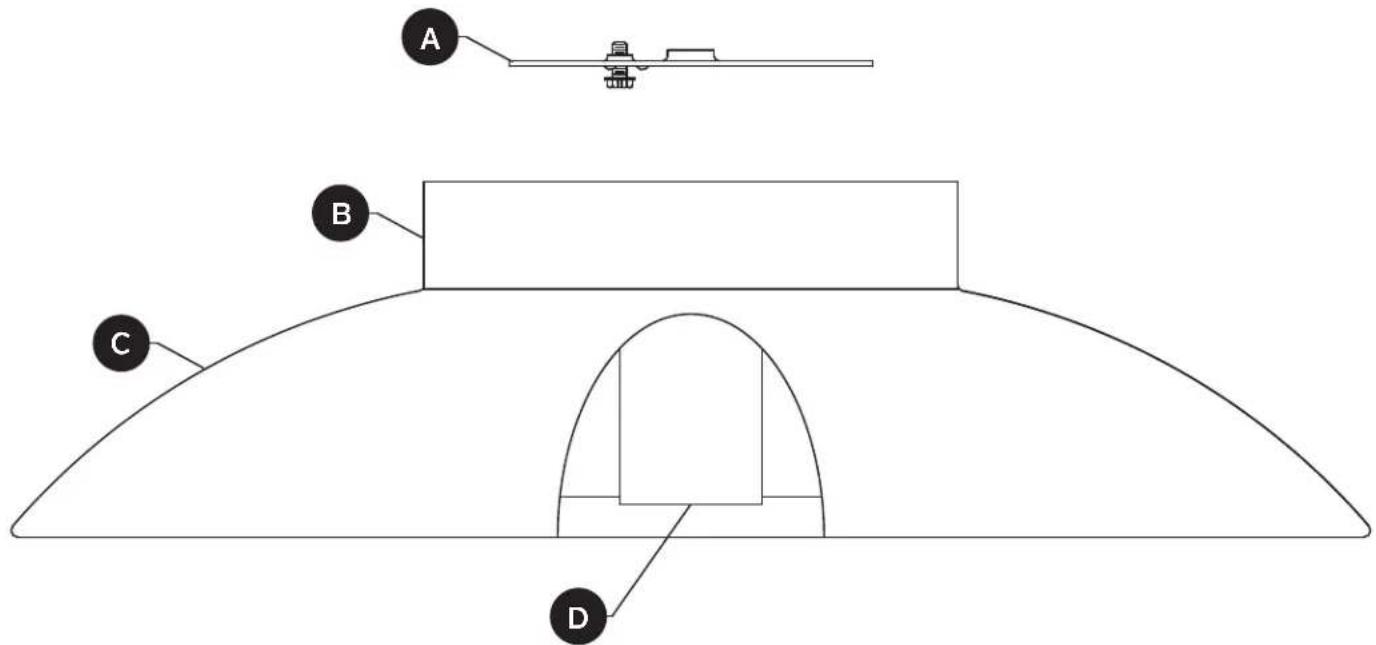

A B C D

PIÈCE	DESCRIPTION	QTÈ.
A	Support de Fixation	1
B	Pavillon	1
C	Cache	1
D	Douille	1

Capuchon de connexion Qté : 3

Vis à métaux courte Qté : 2

Bouton Fileté Qté : 2

Vis à métaux longue Qté : 2

Rondelle de Blocage Qté : 2

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l'intégralité du présent guide avant d'assembler, d'utiliser ou d'installer ce produit.

AVERTISSEMENT

- ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES –

Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.

- ATTENTION :

Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié.

- N'utilisez pas d'ampoules dont la puissance dépasse la puissance nominale indiquée sur ce luminaire.

• Proposition 65 de la Californie

VERTISSEMENT : cet article peut vous exposer à des produits chimiques, notamment les composés de plomb identifiés par l'État de la Californie comme cause de cancer, malformations congénitales ou autres troubles de l'appareil reproducteur.

Pour de plus amples informations, consultez le site http://www.P65Warnings.ca.gov

ATTENTION

- Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.

- Toutes les pièces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l'homologation ETL ou C.S.A. du luminaire.

PRÉPARATION

Avant de commencer l'assemblage du produit, assurez-vous que toutes les pièces sont présentes. Comparez les pièces avec la liste du contenu de l'emballage et la liste de la quincaillerie. En cas de pièces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes.

Outils nécessaires pour l'assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, escabeau et lunettes de sécurité.

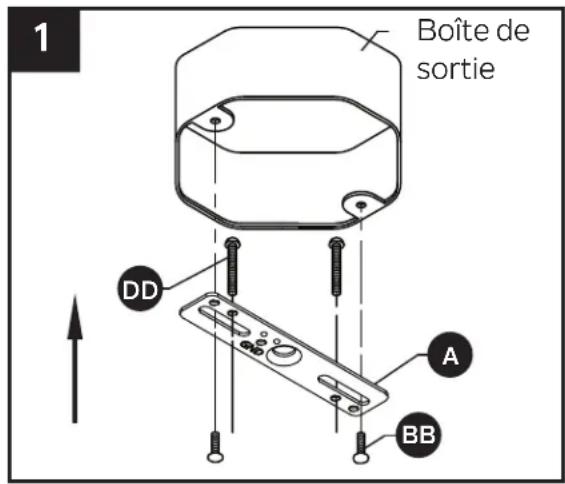

1. Orientez le support de fixation (A) de sorte que la partie centrale surélevée fasse saillie dans la boîte de sortie (non fournie). Insérez les vis à métaux longues (DD) à travers le support de fixation (A) de sorte que les vis à métaux longues (DD) dépassent à l'extérieur. Fixez le support de fixation (A) à la boîte de sortie à l'aide des vis à métaux courtes (BB).

Quincaillerie utilisée

BB Vis à métaux courte	x 2
DD Vis à métaux longue	x 2

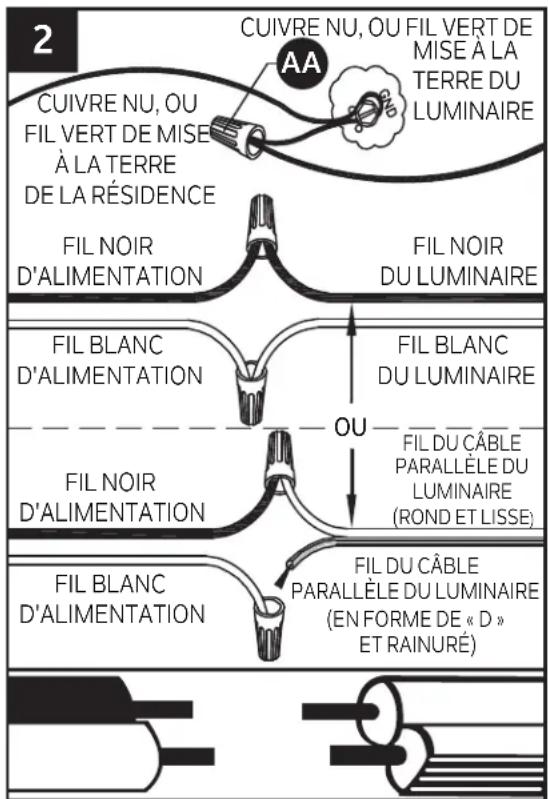

1. Guide de raccordement électrique

Fil de mise à la terre :

- Pour une installation aux États-Unis :

enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre située sur le support de fixation (A), à au moins 5,08 cm de l'extrémité du fil. Serrez la vis de mise à la terre. Si le luminaire est fourni avec un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un connecteur de fils (AA).

- Pour une installation au Canada : si le luminaire est fourni avec un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre située sur le support de fixation (A). Serrez la vis de mise à la terre. Connecter à la terre de luminaire le fil de mise à la terre le fil provenant de la boîte de sortie à l'aide d'un connecteur de fils (AA).

Fils d'alimentation :

• Connectez le fil neutre d'alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (fil blanc ou fil parallèle en forme de « D » et rainuré).
• Connectez le fil d'alimentation chargé (noir) provenant de la boîte de sortie au fil du luminaire (fil noir ou fil parallèle, rond et lisse).

Quincaillerie utilisée

Capuchon de connexion

× 3

Boîte de sortie DD A BB

REMARQUE :

Les fils du luminaire peuvent être :

• noir et blanc;
• cordon parallèle de type SPT-1 muni d'un fil rond et lisse et d'un fil rainuré en forme de « D ».

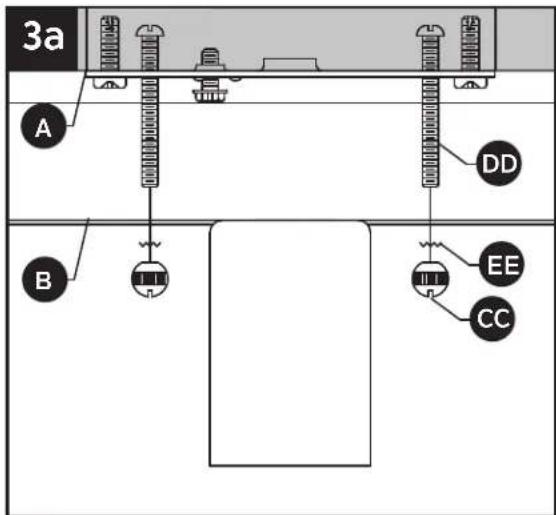

3a. Faites passer le pavillon (B) sur les vis à métaux longues (DD) sortant du support de fixation (A) et fixez-le à l'aide des rondelles de verrouillages (EE) et boutons filetés (CC).

REMARQUE : Le bord inférieur d'une boîte de sortie doit être à fleur avec la surface inférieure d'un plafond. Cependant, de nombreuses boîtes sont encastrées dans le plafond. Les vis à métaux longues (DD) ont une longueur plus importante pour s'adapter à différentes profondeurs de boîte.

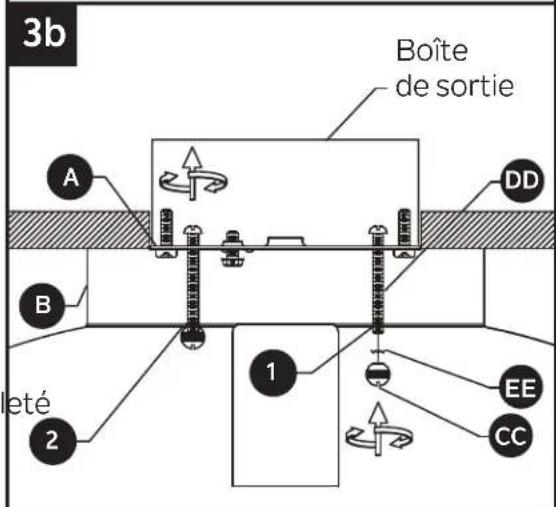

3b. 1) Les vis à métaux longues (DD) peuvent, dans un premier temps, trop dépasser de la surface du pavillon (B).

2) Vissez les boutons filetés (CC) sur les vis à métaux longues (DD). Les vis se rétracteront dans le support de montage (A) jusqu'à ce que le pavillon (B) soit serré contre le plafond.

Quincaillerie utilisée

x 2Bouton fileté

Rondelle de verrouillage x 2

3a A DD B EE CC

3b Boîte de sortie A DD B eté 1 EE CC 2

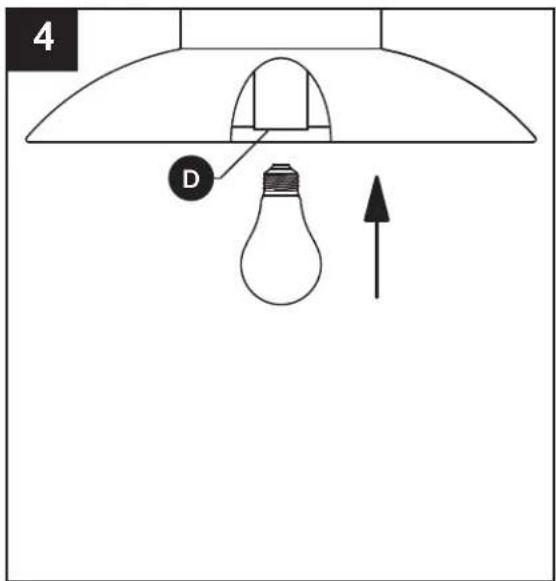

1. Insérez une ampoule à culot moyen de 60 watts max. ou un équivalent DEL (non fournie) dans la douille (D).

4 D

ENTRETIEN

• Vérifiez toujours que le courant est coupé avant de nettoyer cet article.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyant pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.2. L'ampoule est usée ou brisée. 2. R	1. Vérifiez le câblage.Remplacez l'ampoule.

KICHLER®
