MODE D'EMPLOI Kenton 52815CPZ Kichler
[B] Vis de fixation du luminaire (Qté 4)
[C] Boîtier électrique (non fourni)
[D] Vis de fixation de la plaque (Qté 2)
[E] Cache-trou pour til
[F] Cordon avec interrupteur
[G] Couvercle
[H] Tube décoratif (sur le cordon foumi)
[1] Boulon d'expansion à ailettes pour cloison sèche avec vis
(Qté 4 - modèles n° 52813/52814, Qté 6 - modèles n° 52815/52816)
[J] Vis à bois
(Qté 4 - modèles n° 52813/52814, Qté 6 - modèles n° 52815/52816)
[K] Rondelle d'arrêt (sur le cordon à l'intérieur du couvercle)
[L] Écrou hexagonal (sur le cordon à l'intérieur du couvercle)
[M] Capuchons de connexion (Qté 3)
PRÉCAUTIONS
ATTENTION - RISQUE DE DÉCHARGES ÉLECTRIQUES -
Couper le courant au niveau du panneau du disjoncleur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.
ATTENTION
Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences par ces codes, il est recommandé du confier l'installation à un électricien certifié. Ne pas se conformer à ces codes et directives pourrait provoquer des blessures sérieuses et/ou des dommages matériels et rendre la garantie non valide.
NETTOYAGE:
- Soyez loujours certain que l'alimentation électrique du luminaire est ferméeavant le nettoyage.
- N'utilisez qu'un chiffon doux humide. Les produits de nettoyage acides/abrasifs peuvent endommager le fini.
INSTALLATION AVEC CORDON (sans boîtier électrique - VOIR « A »)
1) Trouver un emplacement approprié sur le mur pour installer le luminaire. Trouver un emplacement approprié sur le mur pour installer le luminaire. L'emplacement doit se situer à moins de 2,1 m (7 pi) d'une prise électrique.
2) Retirer la plaque de montage [A] du couvercle [G] en dévissant les vis de fixation du luminaire [B] (2 en haul du couvercle, 2 en bas du couvercle). Conserver les vis pour refixer la plaque de montage au couvercle.
3) Placer la plaque de montage [A] à plat contre le mur à l'emplacement désiré. La plaque de montage doit être positionnée avec les ailettes en haut et en bas. Utiliser la plaque de montage pour marquer deux (2) emplacements de trous dans les fentes en trou de serrure.
4) Le luminaire peut être installé à l'aide de boulons d'expansion à ailettes pour cloison sèche [1]
MODELE #52813 & #52814

MODÈLE #52815 & #52816

ou de vis à bois [J].
a) Si un emplacement marqué sur le mur coïncide avec un montant mural ou une autre poutre en bois massif, percer un trou de ∅ 2,3 mm (3/32 po) à cet emplacement à travers la surface de montage et dans le montant ou la poutre.
b) Si un emplacement marqué sur le mur coïncide uniquement avec une cloison sèche, percer un trou de ∅ 9,5 mm (3/8 po) à cet emplacement à travers la cloison sèche.
5) Retirer la plaque de montage du mur.
6) Si l'un des emplacements marqués sur le mur comporte un trou plus grand de 0 9,5 mm (3/8 po), nater la fente en trou de serrure correspondante sur la plaque de montage.
a) Retirer un boulon d'expansion à ailettes pour cloison sèche [1] du sac de pièces et retirer la vis du boulon.
b) Passer la vis à travers la plaque de montage par l'intérieur, au niveau de la fente en trou de somuro correspondante.
c) Visser de nouveau le boulon d'expansion sur la vis, tel qu'illustré. Le boulon d'vissé suffisamment pour que l'extrémité de la vis dépasse à peine de l'autre côté boulon.
d) Répéter cette opération avec le second boulon d'expansion à ailettes si le deuxième emplacement sur le mur comporte également un trou plus grand de ∅ 9,5 mm (3/8 po).
7) Placer la plaque de montage [A] contre le mur à l'emplacement d'installation désiré.
a) Si un boulon d'expansion à ailettes est installé dans une fente en trou de serrure, insérer les ailettes du boulon dans le ou les trous percès plus larges pendant que la plaque de montage est mise en place contre le mur.
b) Si un trou plus petit de ∅ 2,3 mm (3/32 po) a été percé dans le mur, insérer une vis à bois [J] dans la fente en trou de serrure correspondante et dans le trou percé une fois la plaque de montage à plait contre le mur.
8) Serrer les vis dans les deux fentes en trou de serrure contre la plaque de montage. Une fois serrées, desserrer légèrement les vis afin de permettre le retrait de la plaque de montage du mur.
9) Desserrer la vis de pression située au bas du tube décoratif [H] et faire glisser le tube le long du cordon préinstallé [F] jusqu'au trou situé au bas du couvercle [G]. Glisser la rondelle d'arrêt [K] et l'écrou hexagonal [L] sur les filots à l'extrômité du tube décoratif à l'intérieur du couvercle, puis serrer l'écrou hexagonal jusqu'à ce que le tube décoratif soit solidement fixé au couvercle. Resserrer la vis de pression au bas du tube décoratif.
10) Retirer la plaque de montage [A] du mur et la refixer au couvercle [G] à l'aide des vis de fixation du luminaire [B] retirées à l'étape n° 2.
11) Suspendre le luminaire au mur en alignant les têtes de vis fixées au mur avec les ouvertures plus larges des fentes en trou de serrure, puis faire glisser soigneusement la plaque de montage par-dessus les têtes de vis. Abaisser légèrement le luminaire afin que les tiges de vis situées entre le mur et les têtes de vis soient bien en place dans la partie étroile des fentes en trou de serrure.
12) Insérer l'ampoule ou les ampoules recommandées.
13) Brancher la fiche dans une prise électrique de 120 volts.
14) Allumer ou éteindre le luminaire à l'aide de l'interrupteur situé sur le cordon.
8) Serrer les vis dans les deux fentes en trou de serrure contre la plaque de montage. Une fois serrées, desserrer légèrement les vis afin de permettre le retrait de la plaque de montage du mur. 9) Desserrer la vis de pression située au bas du tube décoratif [H] et faire glisser le tube le long du cordon préinstallé [F] jusqu'au trou situé au bas du couvercle [G]. Glisser la rondelle d'arrêt [K] et l'écrou hexagonal [L] sur les fillets à l'extrémite du tube décoratif à l'intérieur du couvercle, puis serrer l'écrou hexagonal jusqu'à ce que le tube décoratif soit solidement fixé au couvercle. Resserrer la vis de pression au bas du tube décoratif. 10) Retirer la plaque de montage [A] du mur et la refixer au couvercle [G] à l'aide des vis de fixation du luminaire [B] retirées à l'étape n° 2. 11) Suspendre le luminaire au mur en alignant les têtes de vis fixées au mur avec les ouvertures plus larges des fentes en trou de serrure, puis faire glisser soigneusement la plaque de montage par-dessus les têtes de vis. Abaisser légèrement le luminaire afin que les tiges de vis situées entre le mur et les têtes de vis soient bien en place dans la partie élérolle des fentes en trou de serrure. 12) Insérer l'ampoule ou les ampoules recommandées. 13) Brancher la fiche dans une prise électrique de 120 volts. 14) Allumer ou étiendre le luminaire à l'aide de l'interrupteur situé sur le cordon.


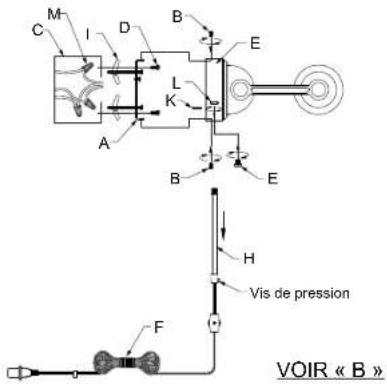

M C I D B E A L K B E H Vis de pression F VOIR « B »INSTALLATION SANS CORDON (branchement direct au boîtier électrique – VOIR « B »)
1) Retirer la plaque de montage [A] du couvercle [G] en dévissant les vis de fixation du luminaire [B] (2 en haut du couvercle, 2 en bas du couvercle). Conserver les vis pour refixer la plaque de montage au couvercle.
2) Fixer la plaque de montage [A] au boîtier électrique [C] à l'aide des vis de fixation de la plaque [D] dans les trous alignés avec ceux du boîtier électrique. La plaque de montage doit être positionnée avec les ailettes en haut et en bas..
3) Pour les modèles n° 52813 / 52814, marquer deux (2) emplacements de trous au centre des fentes ovales extérieures de la plaque de montage. Pour les modèles n° 52815 / 52816, marquer quatre (4) emplacements de trous au centre des fentes ovales extérieures de la plaque de montage.
MODELE #52813 & #52814

MODELE #52815 & #52816

4) Retirer la plaque de montage du boîtier électrique et conserver les vis.
5) Percer un trou de ∅ 9,5 mm (3/8 po) à chaque emplacement marqué sur le mur.
REMARQUE : Si un emplacement marqué coïncide avec un montant mural ou une autre poutre en bois massif, utiliser une vis à bois au lieu d'un boulon d'expansion pour cloison sèche. Dans ce cas, percer un trou de ∅ 2,3 mm (3/32 po) à cet emplacement au lieu du trou de ∅ 9,5 mm (3/8 po).
6) Retirer les boulons d'expansion à ailettes pour cloison sèche [I] du sac et retirer les vis. Passer chaque vis à travers les fentes ovales extérieures de la plaque de montage par l'intérieur. Revisser chaque boulon d'expansion sur sa vis, tel qu'illustré. Les boulons doivent être vissés suffisamment pour que l'extrémité des vis dépasse à peine de l'autre côté des boulons. REMARQUE : Si un trou plus petit de ∅ 2,3 mm (3/32 po) a été percé dans le mur tel qu'indiqué à l'étape n° 5, ne pas insérer de boulon d'expansion dans la fente correspondante de la plaque de montage.
7) Placer la plaque de montage contre le mur en insérant les ailettes des boulons d'expansion dans les trous percès plus larges. Pour les emplacements correspondant à un montant mural ou une poutre en bois massif, insérer une vis à bois [J] dans la fente correspondante et dans le trou percé.
8) Refixer la plaque de montage [A] au boîtier électrique [C] à l'aide des vis de fixation de la plaque [D] retirées à l'étape n° 4.
9) Serrer toutes les vis jusqu'à ce que la plaque de montage soit solidement fixée.
10) Desserrer la vis de pression située au bas du tube décoratif [H] et pousser le cordon [F] à l'intérieur du couvercle afin de dégager une plus grande longueur de cordon à l'intérieur. Couper le cordon au-dessus du couvercle en laissant au moins 15,2 cm (6 po) de cordon à partir de l'arrière central du couvercle.
11) Retirer l'écrou hexagonal [L] et la rondelle d'arrêt [K] du cordon.
12) Retirer le tube décoratif et le cordon du luminaire.
13) Insérer le cache-trou pour fil [E] dans le trou situé au bas du couvercle [G]. Visser l'écrou hexagonal [L] (préalablement retiré du cordon) sur les filets du cache-trou à l'intérieur du couvercle afin de le fixer en place.
14) Séparer l'extrémité du cordon (toujours relié au luminaire) sur 7,6 cm (3 po) et dénuder les extrémités des fils sur 1,3 cm (0,5 po).
15) Connecter les fils. Se reporter au tableau ci-dessous pour faire les connexions.
| Connector le fil noir ou rouge de la boîte | Connector le fil blanc de la boîte |
| A Noir A Blanc | |
| *Au cordon parallèle (rond et lisse) | *Au cordon parallèle (à angles droits el strié) |
| Au transparent, doré, marron, ou noir sans fil distinctif | Au transparent, doré, marron, ou noir avec un tul distinctif |
| Fil isolé (sauf fil vert) avec conducteur en cuivre | Fil isolé (sauf fil vert) avec conducteur en argent |
*Remarque: Avec emploi d'un fil parallèle (SPT 1 et SPT 2). Le fil neutre est à angles droits ou strié et l'autre fil doit être rond ou lisse (Voir le schéma).

16) Replacer la luminaire contre le mur en faisant passer soigneusement le couvercle [G] par-dessus la plaque de montage.
REMARQUE : S'assurer que les fils ne solent pas coincés entre la plaque de montage le couvercle ou entre le couvercle et le mur.
17) Fixer le luminaire en place à l'aide des quatre vis de fixation du luminaire [B] retirées à l'étape n° 1 : deux en haut et deux en bas.
18) Insérer l'ampoule ou les ampoules recommandées.

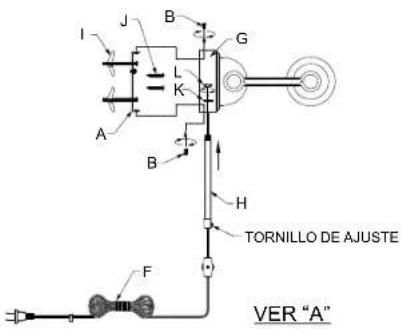

DIAGRAMA DE ACCESORIOS
[A] Placa de montaje
