MODE D'EMPLOI PTBSA 20-Li A1 PARKSIDE
Visseuse à plaque de plâtre sans fi l
Traduction des instructions d'origine
ES
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
NL BE
Utilisation conforme.... 34
Matériel livré/Accessoires...... 35
Aperçu....35
Description fonctionnelle......35
Caractéristiques techniques......35
X 20 V TEAM.... 36
Consignes de sécurité...... 36
Signification des consignes de sécurité....37
Pictogrammes et symboles......37
Avertissements de sécurité généraux pour l'outil électrique....37
Avertissements de sécurité pour visseuses....41
Risques résiduels...... 41
Préparation......42
Éléments de commande...... 42
Monter et démonter l'outil à insérer....42
Contrôlez l'état de charge de la batterie.... 42
Recharger la batterie......43
Fonctionnement......43
Consignes de travail....43
Insérer et retirer la batterie...... 44
Mise en marche et arrêt...... 44
Transport...... 44
Nettoyage, entretien et stockage....44
Nettoyage....45
Maintenance....45
Stockage.... 45
Recyclage/protection de l'environnement.... 45
Instructions pour le recyclage des batteries.... 45
Pièces de rechange et accessoires.... 46
Service....46
Garantie (Belgique)......46
Garantie (France)......48
Service de réparation.... 50
Service-Center 51
Importateur....51
Traduction de la déclaration UE de conformité originale.... 52
Vue éclatée....173
Introduction
Nous vous félicitons pour l'achat de votre nouvelle perceuse-visseuse sans fil pour plaques de plâtre (ci-après dénommé appareil ou outil électrique).
Vous avez ainsi opté pour un produit de grande qualité. La qualité de cet appareil a été contrôlée au cours de la production, et il a été soumis à un contrôle final. Le bon fonctionnement de votre appareil est ainsi garanti.
Le mode d'emploi fait partie intégrante de cet appareil. Il contient des informations importantes sur la sécurité, l'utilisation et le recyclage. Li-sez attentivement le mode d'emploi. Familiarisez-vous avec les éléments de commande et l'utilisation correcte de l'appareil. Utilisez l'appareil uniquement de la façon décrite et pour les domaines d'applications indiqués. Veillez à bien conserver le mode d'emploi et à remettre l'ensemble des documents en cas de cession de l'appareil à des tierces personnes.
Utilisation conforme
Cet appareil est exclusivement destiné à l'utilisation suivante :
- Vissage et dévissage de vis Utilisation uniquement dans des endroits secs.
Toute autre utilisation qui n'est pas expressément préconisée dans ce mode d'emploi peut constituer un sérieux danger pour l'utilisateur et entraîner des dommages à l'appareil. L'opérateur ou l'utilisateur de l'appareil est responsable des accidents ou des dommages causés aux autres personnes ou à leurs biens. L'appareil est destiné à être utilisé dans le domaine du bricolage. Il n'a pas été conçu pour une utilisation professionnelle constante. Une utilisation commerciale annule la garantie. Le fabricant ne peut être tenu pour responsable des dommages causés par une utilisation inappropriée ou par une manipulation incorrecte.
L'appareil fait partie de la gamme X 20 V TEAM et peut être utilisé avec les batteries de la gamme X 20 V TEAM. Les batteries de la gamme X 20 V TEAM doivent être chargées uniquement avec des chargeurs appartenant à la gamme X 20 V TEAM.
Matériel livré/Accessoires
Déballez l'appareil et vérifiez le matériel livré.
Éliminez correctement les matériaux d'emballage.
- Visseuse à plaque de plâtre sans fil
- Embout de vissage (63 mm: PH2)
- Porte-embouts
- Mallette de rangement
• Traduction de la notice originale - Chargeur de vis en bande avec mode d'emploi
- Batterie et chargeur avec notice d'utilisation
Aperçu
Vous trouverez les représentations de l'appareil sur le volet rabattable avant.
1 Embout de vissage
2 Douille de butée
3 Douille de réglage
4 Commutateur du sens de rotation
5 Bouton de blocage
6 Interrupteur Marche/Arrêt
7 Clip de ceinture
8 Support batterie
9 Touche (Indicateur de charge)
10 Indicateur de charge
11 Batterie
12 Déverrouillage de batterie
13 Lampe de travail LED
14 Poignée (Surface de préhension isolée)
15 Porte-outil
16 Porte-embouts
17 Chargeur
18 Mallette de rangement
Description fonctionnelle
La visseuse pour plaques de plâtre est équipée d'un accouplement qui découple l'entraînement de la broche de travail lorsqu'une profondeur de vissage présélectionnée est atteinte.
Pour savoir quelles fonctions remplissent les éléments de commande, veuillez vous reporter aux descriptions suivantes.
Caractéristiques techniques
Visseuse à plaque de plâtre sans fil PTBSA 20-Li A1
Tension assignée U .... 20 V =
Poids avec batterie (20 V, 2 Ah) ....≈1,55 kg
Vitesse à vide n_0 ..... 0–4000 min ^-1
Couple max. 15 Nm
Porte-outil
.....1/4" (6,35 mm) Six pans creux
Niveau de pression acoustique ( L_pA )
81,3 dB; K_pA=3 dB
Niveau de puissance acoustique ( L_WA )
89,3 dB; K_WA=3 dB
Vibration (a_h) .. 1,219~m / s^2 ; K = 1,5~m / s^2
Batterie Li-Ion
Température .... ≤50 °C
- Procédure de charge ...... 4 - 40 °C
- Fonctionnement ......-20 - 50 °C
- Stockage ....0 - 45 °C
Batterie PARKSIDE Performance
Smart Smart PAPS 204 A1/
Smart PAPS 208 A1/
Smart PAPS 2012 A1
- bande de fréquences
2400-2483,5 MHz
- puissance émise .... ≤ 20 dBm
Les valeurs sonores et de vibration ont été déterminées selon les normes et réglementations citées dans la déclaration de conformité.
La valeur totale de vibrations et la valeur d'émissions sonores indiquées ont été calculées selon une méthode d'essai standardisée et peuvent être utilisées comme moyen de comparaison entre un outil électrique et un autre. La valeur totale de vibrations et la valeur d'émissions sonores indiquées peuvent également être utilisées pour une évaluation préliminaire de la pollution sonore.
⚠ AVERTISSEMENT ! Les émissions de vibrations et les émissions sonores pendant l'utilisation réelle de l'outil électrique peuvent différer des valeurs indiquées, en fonction de la manière dont l'outil électrique est utilisé. Essayez de maintenir aussi faible que possible la contrainte que constituent les vibrations. Mesures à titre d'exemple pour réduire la contrainte que constituent les vibrations : limiter le temps de travail. Il faut à ce titre tenir compte de toutes les parties du cycle d'exploitation (par exemple les temps au cours desquels l'outil électrique est éteint, et ceux au cours desquels il est certes allumé, mais fonctionne hors charge).
X 20 V TEAM
L'appareil fait partie de la gamme X 20 V TEAM et peut être utilisé avec les batteries de la gamme X 20 V TEAM. Les batteries de la gamme X 20 V TEAM doivent être chargées uniquement avec des chargeurs appartenant à la gamme X 20 V TEAM.
Nous vous recommandons de faire fonctionner cet appareil exclusivement avec les batteries suivantes : PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1, Smart PAPS 2012 A1
Nous vous recommandons de recharger ces batteries avec les chargeurs suivants : PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PLG 201 A1, PDSLG 20 A1, PDSLG 20 B1, PDSLG 20 B2, Smart PLGS 2012 A1
Caractéristiques techniques de la batterie et du chargeur : voir notice séparée.
Consignes de sécurité
Cette section couvre les consignes de sécurité de base relatives à l'utilisation de l'appareil.
AVERTISSEMENT ! Dommages corporels et dégâts matériels liés à une manipulation inadaptée de la batterie. Respectez les consignes de sécurité et informations relatives au chargement et à l'utilisation correcte qui sont indiquées dans le mode d'emploi de votre batterie et chargeur de la gamme X 20 V TEAM. Vous trouverez une description détaillée du processus de charge et de plus amples informations dans ce mode d'emploi séparé.
Signification des consignes de sécurité
⚠ DANGER ! Si vous ne suivez pas cette consigne de sécurité, un accident se produira. Cela entraînera des blessures graves, voire la mort.
⚠ AVERTISSEMENT ! Si vous ne suivez pas cette consigne de sécurité, un accident peut se produire. Cela peut entraîner des blessures graves, voire la mort.
⚠ PRUDENCE ! Si vous ne suivez pas cette consigne de sécurité, un accident se produira. Cela peut entraîner des blessures physiques mineures ou modérées.
REMARQUE ! Si vous ne suivez pas cette consigne de sécurité, un accident se produira. Cela peut entraîner des dommages matériels.
Pictogrammes et symboles Pictogrammes sur l'appareil
L'appareil fait partie de la gamme X 20 V TEAM et peut être utilisé avec les batteries de la gamme X 20 V TEAM. Les batteries de la gamme X 20 V TEAM doivent être chargées uniquement avec des chargeurs appartenant à la gamme X 20 V TEAM.
Lire le mode d'emploi
Les appareils électriques ne doivent pas être jetés avec les déchets ménagers.
Pictogrammes dans la notice d'utilisation
Attention!
Avertissements de sécurité généraux pour l'outil électrique
⚠ AVERTISSEMENT ! Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet out-il électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme « outil électrique » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d'alimentation).
1. SECURITE DE LA ZONE DE TRAVAIL
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.
2. SECURITE ELECTRIQUE
a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique.
b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour
porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure.
L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
f) Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.
3. SECURITE DES PERSONNES
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves.
b) Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures.
c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut donner lieu à des blessures.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux.Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont four-
nis pour le raccordement
d'équipements pour l'extraction
et la récupération des poussières, s'assurer qu'ils sont
connectés et correctement utilisés. Utiliser des collecteurs de
poussière peut réduire les risques
dus aux poussières.
h) Rester vigilant et ne pas négli-
ger les principes de sécurité de
l'outil sous prétexte que vous
avez l'habitude de l'utiliser. Une
fraction de seconde d'inattention
peut provoquer une blessure grave.
- UTILISATION ET ENTRETIEN DE L'OUTIL ELECTRIQUE
a) Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout out-il électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d) Conserver les outils électriques à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance des outils électriques et des accessoires. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil électrique
avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
h) Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.
- UTILISATION DES OUTILS FONCTIONNANT SUR BATTERIES ET PRECAUTIONS D'EMPLOI
a) Ne recharger qu'avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.
b) N'utiliser les outils électriques qu'avec des blocs de batteries spécifiquement désignés.
L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
c) Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu.
d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.
e) Ne pas utiliser un bloc de batteries ou un outil fonctionnant sur batteries qui a été endommagé ou modifié. Les batteries endommagées ou modifiées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure.
f) Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 130 °C peut provoquer une explosion.
g) Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l'outil fonctionnant sur batteries hors de la plage de températures spécifiée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spécifiée de températures peut endommager la
batterie et augmenter le risque de feu.
6. MAINTENANCE ET ENTRETIEN
a) Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l'outil électrique.
b) Ne jamais effectuer d'opération d'entretien sur des blocs de batteries endommagés. Il convient que l'entretien des blocs de batteries ne soit effectué que par le fabricant ou les fournisseurs de service autorisés.
Avertissements de sécurité pour visseuses
- Tenez l'outil électrique par les surfaces de préhension isolées, lorsque vous effectuez une opération où la fixation peut entrer en contact avec des câbles cachés. Les fixations entrant en contact avec un câble « sous tension » peuvent mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer une décharge électrique pour l'opérateur.
- Bloquez la pièce à usiner. Une pièce à usiner serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que quand elle est tenue avec une main.
- Avant de poser l'outil électrique, attendez que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraînerait une perte de contrôle de l'outil électrique.
- Tenir l'outil électrique fermement. Lors du serrage et du des-serrage de vis, préparez-vous à la
génération de réactions de couple temporairement élevées.
- Utiliser des détecteurs appropriés pour trouver les conduites d'alimentation cachées ou consulter la société de distribution locale. Le contact avec des conduites électriques peut provoquer un incendie ou un choc électrique. L'endommagement d'une conduite de gaz peut provoquer une explosion. La pénétration dans une conduite d'eau provoque des dégâts matériels ou peut entraîner une décharge électrique.
- Utiliser uniquement les accessoires recommandés par PARKSIDE. Des accessoires inadaptés peuvent provoquer un choc électrique ou un incendie.
Risques résiduels
Même si cet appareil est utilisé d'une manière conforme, il reste toujours des risques résiduels. Les risques suivants peuvent exister dans le cadre de la construction et l'exécution de cet appareil :
- Dégâts auditifs, si aucune protection auditive appropriée n'est portée.
- Dommages à la santé, résultats des oscillations main-bras, lorsque l'appareil est utilisé trop longtemps ou qu'il n'est pas utilisé ou entretenu correctement.
- Blessures par coupure
AVERTISSEMENT ! Risque lié au champ électromagnétique généré pendant le fonctionnement de l'appareil. Le champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs.
Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses
d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant médical avant d'utiliser l'appareil.
Préparation
⚠ AVERTISSEMENT ! Risque de blessures lié au démarrage involontaire de l'appareil. Insérez la batterie dans l'appareil uniquement lorsque celui-ci est entièrement prêt à être utilisé.
Éléments de commande
Avant la première mise en service de l'appareil, familiarisez-vous avec les éléments de commande.
- Commutateur du sens de rotation (4)
REMARQUE ! Actionnez le commutateur du sens de rotation uniquement lorsque l'appareil est arrêté !
Sens du commutateur vu de derrière :
- À gauche visser la vis
• Au milieu Verrouillage d'enclenchement - À droite dévisser la vis
- Interrupteur Marche/Arrêt (6)
- Mise en marche : Appuyer
- Régler en continu la vitesse de rotation : Plus vous poussez l'interrupteur Marche/Arrêt, plus la vitesse de rotation est élevée.
- Arrêt : Relâcher
- Bouton de blocage (5)
- Bloquer l'interrupteur Marche/ Arrêt : Appuyer
- Débloquer l'interrupteur Marche/Arrêt : Appuyer sur l'interrupteur Marche/Arrêt (6)

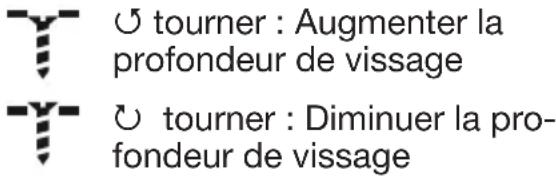

- Douille de réglage (3)
Sens de rotation vue de derrière.
Monter et démonter l'outil à insérer
Remarques
- Porte-outil (15) : ¼" (6,35 mm) Six pans creux
Monter le porte-embouts et l'embout de vissage
- Retirez la douille de butée (2) et la douille de réglage (3).
- Enfichez le porte-embouts (16) dans le porte-outil (15).
- Enfichez l'embout de vissage (1) dans le porte-embouts.
- Enfichez la douille de réglage (3) et la douille de butée (2).
Changer l'embout de vissage
- Retirez la douille de butée (2).
- Changez l'embout de vissage (1).
- Enfichez la douille de butée (2).
Démonter le porte-embouts et l'embout de vissage
- Retirez la douille de butée (2) et la douille de réglage (3).
- Sortez l'embout de vissage (1) du porte-embouts.
- Sortez le porte-embouts (16) du porte-outil (15).
- Enfichez la douille de réglage (3) et la douille de butée (2).
Contrôlez l'état de charge de la batterie
LED Signification
rouge, orange, vertbatterie chargée rouge, orange batterie partiellement chargée
rouge la batterie doit être chargée
- Appuyez sur la touche (9) à côté de l'indicateur de charge (10) sur la batterie (11).
Les LED de l'indicateur de charge affichent l'état de charge de la batterie.
- Rechargez la batterie (11) lorsqu'il ne reste plus que la LED rouge allumée sur l'indicateur de charge (10).
Recharger la batterie
Voir également le mode d'emploi du chargeur.
Remarques
- Lorsqu'une batterie est chaude, laissez-la refroidir avant de la charger.
- La batterie ne doit pas être exposée pendant une longue durée à un ensoleillement important ni être posée sur des radiateurs (max. 50 °C).
Recharger la batterie
- Retirez la batterie (11) de l'appareil.
- Faites glisser la batterie (11) dans le compartiment de charge du chargeur de batterie (17).
- Branchez le chargeur de batterie (17) sur une prise de courant.
- À la fin de la charge complète, retirez le chargeur de batterie (17) de la prise électrique.
- Retirez la batterie (11) du chargeur de batterie (17).
LED de contrôle sur le chargeur (17):
| vert rouge | Signification |
| s'allume — • batterie entièrement char-gée• prêt (pas de batterie insé-rée) | |
| — s'allume batterie en charge | |
| — clignote La batterie est en surchauffe | |
| clignote clignote La batterie est défectueuse | |
Fonctionnement
Consignes de travail
Remarques générales
- En raison de l'accouplement, l'embout de vissage ne tourne que lorsque la vis est soumise à une pression.
- Avant d'allumer l'appareil, enfon-cez d'abord l'embout de vissage sur la tête de vis.
- La touche de blocage est prévue pour le fonctionnement avec un chargeur de vis (disponible en tant qu'accessoire).
Visser les vis avec butée de profondeur
- Commencez par une profondeur de vissage faible. Augmentez progressivement la profondeur de vissage jusqu'à atteindre la profondeur de vissage souhaitée.
- Le dévissage de vis n'est pas possible avec la butée de profondeur.
Visser et dévisser des vis sans butée de profondeur
• Retirez la douille de butée (2).
- Vissez et dévissez les vis avec précaution. Il n'y a pas de limite de couple.
Insérer et retirer la batterie
⚠ AVERTISSEMENT ! Risque de blessures lié au démarrage involontaire de l'appareil. Insérez la batterie dans l'appareil uniquement lorsque celui-ci est entièrement prêt à être utilisé.
REMARQUE ! Risque de dommages ! Une batterie de type inadapté peut endommager l'appareil et la batterie.
Insérer la batterie
- Glissez la batterie (11) le long du rail de guidage dans le support de batterie (8). La batterie se bloque avec un dé-clic.
Retirer la batterie
-
Appuyez sur le déverrouillage de la batterie (12) situé sur la batterie et maintenez-le enfoncé (11).
-
Retirez la batterie du support de batterie (8).
Mise en marche et arrêt
Mise en marche
-
Sélectionnez le sens de rotation avec le commutateur du sens de rotation (4).
-
Maintenez l'interrupteur Marche/ Arrêt (6) enfoncé. La lumière de travail LED (13) s'allume.
-
Bloquer l'interrupteur Marche/Arrêt (6) : appuyez sur le bouton de blocage (5) lorsque l'interrupteur Marche/Arrêt est enfoncé jusqu'en butée.
Arrêt
-
Interrupteur Marche/Arrêt bloqué : Enfoncez l'interrupteur Marche/Arrêt (6).
-
Relâcher l'interrupteur Marche/Arrêt (6).
- Attendez que l'outil électrique soit complètement arrêté avant de le ranger.
- Pendant les pauses°: Placez le commutateur du sens de rotation (4au milieu. Cette mesure de précaution empêche un démarrage involontaire de l'outil électrique.
- Si vous laissez l'appareil sans surveillance ou si vous avez terminé votre travail, retirez la batterie (11) de l'appareil.
Transport
Remarques
- Éteignez l'appareil.
- Assurez-vous que toutes les pièces en mouvement sont à l'arrêt complet.
- Retirez la batterie.
- Retirez l'outil à insérer.
- Portez toujours l'appareil par la poignée (14).
Nettoyage, entretien et stockage
⚠ AVERTISSEMENT ! Risque de blessures lié au démarrage involontaire de l'appareil. Protégez-vous lors des travaux de maintenance et de nettoyage. Éteignez l'appareil et retirez la batterie (11).
Faites effectuer les travaux de réparation et de maintenance qui ne sont pas mentionnés dans cette notice par notre Centre de service après-vente. Utilisez exclusivement des pièces de rechange d'origine.
Nettoyage
AVERTISSEMENT ! Électrocution !
Ne nettoyez jamais l'appareil au jet d'eau.
REMARQUE ! Risque de dommages. Les substances chimiques peuvent attaquer les pièces en plastique de l'appareil. N'utilisez aucun produit de nettoyage ou solvants.
- Maintenez propre la fente d'aération, le carter du moteur et les poignées de l'appareil. Utilisez pour cela un chiffon humide ou une brosse.
Maintenance
L'appareil ne demande aucune main- tenance.
Stockage
Rangez toujours l'appareil et les accessoires dans un état :
- propre
- sec
- à l'abri de la poussière
• hors de portée des enfants
Appareils avec batterie :
- La température de stockage de la batterie et de l'appareil est comprise entre 0 °C et 45 °C. Évitez une chaleur ou un froid extrême pendant le stockage afin que la batterie ne perde pas en performance.
- Retirez la batterie de l'appareil avant un stockage prolongé (p. ex. hivernage) (respecter la notice d'utilisation de la batterie et du chargeur).
Recyclage/protection de l'environnement
Enlevez la batterie de l'appareil et veuillez recycler l'appareil, la batterie, les accessoires et l'emballage dans le respect de l'environnement.
Les appareils électriques ne doivent pas être jetés avec les déchets ménagers.
Le symbole de la poubelle sur roues barrée d'une croix signifie que ce produit ne doit pas être éliminé comme déchet municipal non trié à la fin de sa vie utile.
Directive 2012/19/UE sur les dé-chets d'équipements électriques et électroniques :
les consommateurs sont légalement tenus de recycler, dans le respect de l'environnement, les équipements électriques et électroniques arrivés en fin de vie. Cela permet de garantir une valorisation écologique et respectueuse des ressources.
Suivant la transposition en droit national, vous pouvez disposer des possibilités suivantes :
- Restitution à un point de vente,
- Restitution à un point de collecte officiel,
- Renvoi au fabricant / au distributeur.
Ne sont pas concernés les accessoires qui accompagnent les appareils usagés et les moyens auxiliaires sans composants électriques.
Instructions pour le recyclage des batteries
La batterie ne doit pas être jetée avec les déchets ménagers, dans le feu (risque d'explosion) ou dans l'eau. Les batteries endommagées présentent un risque pour l'environnement et pour votre santé en cas de fuites de vapeurs ou de liquides toxiques.
Éliminez les batteries selon les prescriptions locales. Des batteries défectueuses ou usées doivent être recyclées. Veuillez déposer les batteries à un point de collecte pour batteries usagées, où elles seront recyclées écologiquement. Pour cela, veuillez vous adresser à la société de gestion des déchets de votre ville ou à notre centre de SAV. Recyclez les batteries lorsqu'elles sont déchargées. Nous recommandons de recouvrir les bornes avec un adhésif afin d'éviter un court-circuit. N'ouvrez pas la batterie.
Le produit est recyclable, est soumis à une responsabilité élargie du fabricant et est collecté dans le cadre du tri sélectif.
Portez le carton à un point de recyclage.
Pièces de rechange et accessoires
Vous obtiendrez des pièces de rechange et accessoires à l'adresse www.grizzlytools.shop. En cas de problèmes lors de la passation de votre commande, contactez-nous via notre boutique en ligne. Pour toute autre question, adressez-vous à : Service-Center, p. 51
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
| Pos. n° p. 173* Désignation N° de com- | |
| mande | |
| 2, 3, 16 1–9 Douille de butée, Douille de réglage, Porte-embouts | 91110366 |
| Chargeur de vis en bande PMA 55 A1 91120173 | |
*Vue éclatée
Service
Garantie (Belgique)
Chère cliente, cher client, ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat. En cas de manques consta- tés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.
Conditions de garantie
Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat. Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit – selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse)
nous soient présentés durant cette délai de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier.
Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle délai de garantie ne débute à la date de la réparation ou de l'échange du produit.
Durée de garantie et demande légale en dommages-intérêts
La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiate-ment être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.
Volume de la garantie
L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.
La garantie s'applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par ex. Embout de vissage) ou pour des dommages affectant les parties fragiles.
Cette garantie est nulle si l'appareil a été endommagé, mal utilisé ou non entretenu. Il en va de même pour des dommages provoqués par l'eau, le gel, la foudre ou le feu ou un transport inadapté. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les do- maines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis des- quels une mise en garde est émise, doivent absolument être évités.
L'appareil est destiné à un usage privé uniquement et non à un usage commercial. La garantie est nulle en cas de mauvaise utilisation et de manipulation inappropriée, d'usage de la force et d'interventions qui n'ont pas été effectuées par notre centre de service agréé.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :
- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'article (IAN 476212_2407) comme preuve d'achat.
- Vous trouverez le numéro d'article sur la plaque signalétique du produit, d'une gravure sur le produit, de la page de titre du mode d'emploi (en bas à gauche) ou sur l'autocollant au dos ou en dessous du produit.
- Si des erreurs de fonctionnement ou d'autres défauts apparaissent, contactez d'abord le centre de service désigné ci-dessous par téléphone ou utilisez notre formulaire de contact, que vous trouverez sur parkside-diy.com dans la catégorie Service.
- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand
celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez ren-voyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.
Garantie (France)
Chère cliente, cher client, ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat. En cas de manques consta- tés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.
Article L217-4 du Code de la
consommation – Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation – Le bien est conforme au contrat :
- S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant':
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous
forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
- Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L217-16 du Code de la consommation –Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir.
Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-12 du Code de la consommation– L'action résultant du défaut de conformité se prescrit par
deux ans à compter de la délivrance du bien.
Conditions de garantie
Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat. Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit – selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette délai de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier.
Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle délai de garantie ne débute à la date de la réparation ou de l'échange du produit.
Durée de garantie et demande légale en dommages-intérêts
La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiate-ment être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.
Volume de la garantie
L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.
La garantie s'applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par ex. Embout de vissage) ou pour des dommages affectant les parties fragiles.
Cette garantie est nulle si l'appareil a été endommagé, mal utilisé ou non entretenu. Il en va de même pour des dommages provoqués par l'eau, le gel, la foudre ou le feu ou un transport inadapté. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.
L'appareil est destiné à un usage privé uniquement et non à un usage commercial. La garantie est nulle en cas de mauvaise utilisation et de manipulation inappropriée, d'usage de la force et d'interventions qui n'ont pas été effectuées par notre centre de service agréé.
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 1er alinéa du Code civil L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :
- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'article (IAN 476212_2407) comme preuve d'achat.
- Vous trouverez le numéro d'article sur la plaque signalétique du produit, d'une gravure sur le produit, de la page de titre du mode d'emploi (en bas à gauche) ou sur l'autocollant au dos ou en dessous du produit.
- Si des erreurs de fonctionnement ou d'autres défauts apparaissent, contactez d'abord le centre de service désigné ci-dessous par téléphone ou utilisez notre formulaire de contact, que vous trouverez sur parkside-diy.com dans la catégorie Service.
- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou
autre taxe spéciale. Veuillez ren-voyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.
Sur le site parkside-diy.com, vous pouvez consulter et télécharger ce manuel et bien d'autres. Ce QR code vous permet d'accéder directement au site parkside-diy.com. Sélectionnez votre pays et recherchez les modes d'emploi à l'aide du masque de recherche. En saisissant la référence produit (IAN) 476212_2407, vous pourrez ouvrir votre mode d'emploi.
Service de réparation
Pour les réparations ne relevant pas de la garantie, adressez-vous au Centre de SAV. Il vous établira volontiers un devis.
- Nous pouvons traiter uniquement les appareils qui ont été expédiés avec un emballage et un affran-chissement suffisants.
Remarque : Veuillez envoyer votre appareil nettoyé en indiquant le défaut à l'adresse connue du Centre de SAV. - Ne seront pas acceptés les appareils envoyés en port dû ainsi que les appareils envoyés comme produits encombrants, en express ou
par tout autre mode de transport spécial.
- Nous recyclons gratuitement vos appareils défectueux que vous nous renvoyez.
Service-Center
Service France
Tel.: 0800 907612
Formulaire de contact à
parkside-diy.com
IAN 476212_2407
Service Belgique
Tel.: 0800 12614
Formulaire de contact à
parkside-diy.com
IAN 476212_2407
Importateur
Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente. Contactez d'abord le
Centre de SAV cité ci-dessus.
Traduction de la déclaration UE de conformité originale
Produit: Visseuse à plaque de plâtre sans fil
Modèle: PTBSA 20-Li A1
L'objet de la déclaration décrit ci-dessus est conforme à la législation d'harmonisation de l'Union applicable:
2006/42/EC • 2014/30/EU • 2011/65/EU & (EU) 2015/863
Produit avec batterie Smart PAPS 204 A1/
Smart PAPS 208 A1/Smart PAPS 2012 A1: 2014/53/EU
L'objet de la déclaration décrit ci-dessus est conforme à la directive 2011/65/EU du Parlement européen et du Conseil du 8 juin 2011 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipe-ments électriques et électroniques.
Pour assurer la conformité, les normes harmonisées et les normes et réglementations nationales suivantes ont été appliquées :
EN 62841-1:2015/A11:2022 • EN 62841-2-2:2014 • EN IEC 63000:2018
EN IEC 55014-1:2021 • EN IEC 55014-2:2021
IEC 62471:2006 • EN 62471:2008
Produit avec batterie Smart PAPS 204 A1/
Smart PAPS 208 A1/Smart PAPS 2012 A1:
EN 301 489-1 V2.2.3:2019 • EN 301 489-17 V3.3.1:2024
EN 300 328 V2.2.2:2019 • EN 50663:2017
La présente déclaration de conformité est établie sous la seule responsabilité du fabricant:
Mandataire de documentation
Inhoudsopgave
Inleiding.... 53
X 20 V TEAM. Akumulátory série
X 20 V TEAM sa smú nabíjať iba s nabíjačkami série X 20 V TEAM.
X 20 V TEAM. Akumulátory série
X 20 V TEAM sa smú nabíjať iba s nabíjačkami série X 20 V TEAM.
X 20 V TEAM. Akumulátory série
X 20 V TEAM sa smú nabíjať iba s nabíjačkami série X 20 V TEAM.
Version des informations · Stand van de informatie ·
Estado de las informaciones · Versione delle informazioni ·
