Steward K-4918 - Toilette KOHLER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Toilette à chasse d'eau à faible consommation, design moderne, matériau en céramique durable.
Dimensions	Dimensions standard adaptées à la plupart des salles de bains.
Type de chasse	Chasse d'eau à double bouton pour économiser l'eau.
Installation	Installation au sol, compatible avec les systèmes de plomberie standard.
Utilisation	Conçu pour un usage quotidien, facile à utiliser pour tous les membres de la famille.
Maintenance	Facile à nettoyer grâce à la surface lisse de la céramique.
Réparation	Pièces de rechange disponibles, instructions de réparation fournies dans le manuel.
Sécurité	Conforme aux normes de sécurité en vigueur, aucun risque de fuite.
Informations générales	Garantie limitée du fabricant, service client disponible pour assistance.

FOIRE AUX QUESTIONS - Steward K-4918 KOHLER

Comment installer la toilette KOHLER Steward K-4918 ?

Pour installer la toilette, commencez par couper l'eau, démontez l'ancienne toilette, puis suivez les instructions fournies dans le manuel d'installation pour fixer le nouveau modèle en place.

Quelle est la taille du réservoir de la toilette KOHLER Steward K-4918 ?

La toilette KOHLER Steward K-4918 a un réservoir de 6 litres.

Comment résoudre un problème de fuite d'eau sous la toilette ?

Vérifiez d'abord les raccords de plomberie. Si les joints sont usés, remplacez-les. Assurez-vous également que le réservoir est correctement fixé au bol.

La toilette KOHLER Steward K-4918 est-elle économique en eau ?

Oui, elle est conçue pour être économe en eau, utilisant seulement 4,8 litres par chasse.

Comment nettoyer la surface de la toilette KOHLER Steward K-4918 ?

Utilisez un nettoyant doux et non abrasif avec une éponge ou un chiffon pour nettoyer la surface. Évitez les produits chimiques agressifs.

Que faire si la chasse d'eau ne fonctionne pas correctement ?

Vérifiez le niveau d'eau dans le réservoir et assurez-vous que le mécanisme de chasse est en bon état. Si nécessaire, ajustez le flotteur ou remplacez le mécanisme.

Y a-t-il une garantie pour la toilette KOHLER Steward K-4918 ?

Oui, la toilette est généralement couverte par une garantie limitée de 1 an, mais il est conseillé de vérifier les détails auprès du revendeur.

Quel type de tuyau d'alimentation est requis pour la toilette KOHLER Steward K-4918 ?

Un tuyau d'alimentation de 1/2 pouce est recommandé pour la connexion à l'eau.

Comment régler la hauteur de la toilette KOHLER Steward K-4918 ?

La toilette est conçue pour être installée à une hauteur standard. Si vous avez besoin d'une hauteur différente, envisagez d'utiliser des cales ou de consulter un professionnel.

MODE D'EMPLOI Steward K-4918 KOHLER

Français, page "Français-1"

Guide d'installation

Urinoir sans eau

Outils et matériels

Lunettes de protection

Mètre Ruban

Clé à molette

Tournevis

Crayon

Niveaux à bulles

Ruban d'étanchéité pour filetage

Clé à rochet 1/4"

Plus:

- Outil pour découper des orifices

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez lire attentivement ce guide avant de commencer l'installation. En cas de problème d'installation ou de fonctionnement, ne pas hésiter à nous contacter. Nos numéros de téléphone et site Internet sont contenues au verso. Merci encore d'avoir choisi la Kohler Co.

Avant de commencer

ATTENTION: Risquede blessure corporelle ou d'endommagement du produit. Manipuler avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Examiner soigneusement le nouvel urinoir pour en déceler tout dommage.
□ Le raccordement demeure le même lors de l'utilisation du raccord de sortie optionnel de 3".
□ Les dimensions de l'appareil sanitaire sont nominales et conformes aux tolérances de la norme standard ANSI (A112.19.2).
□ La préparation du site pourrait nécessiter des outils additionnels.

Avant de commencer (cont.)

☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.

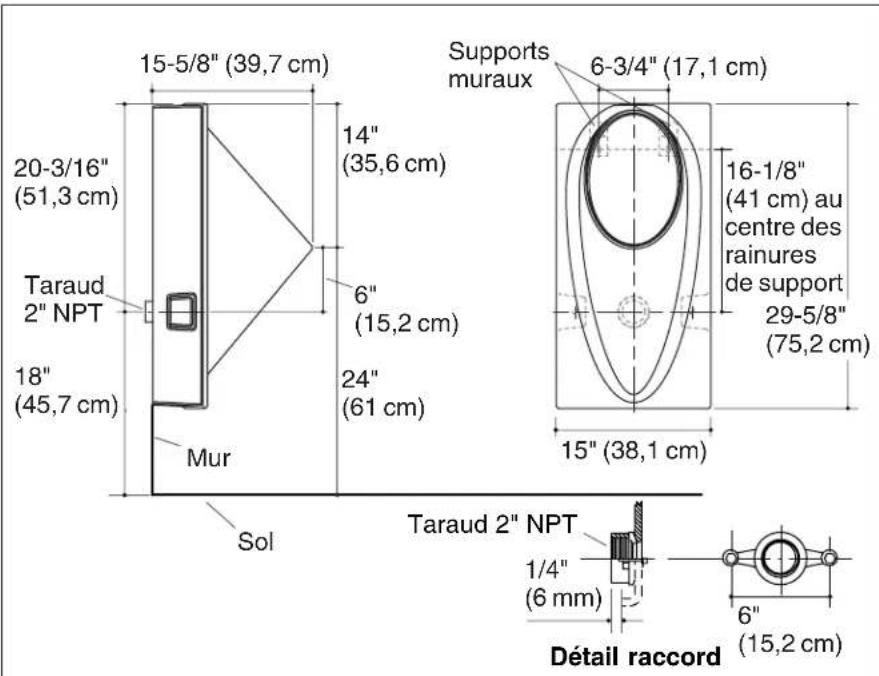

15-5/8" (39,7 cm) 20-3/16" (51,3 cm) Taraud 2" NPT 18" (45,7 cm) Mur Sol 14" (35,6 cm) 6" (15,2 cm) 24" (61 cm) Supports muraux 6-3/4" (17,1 cm) 16-1/8" (41 cm) au centre des rainures de support 29-5/8" (75,2 cm) 15" (38,1 cm) Taraud 2" NPT 1/4" (6 mm) 6" (15,2 cm) Détail raccord

Raccordement

• Les dimensions de raccordement sont identiques lors de l'utilisation du raccord de sortie optionnel de 3".
• L'urinoir est conforme aux exigences de l'ADA lorsque le rebord n'est pas monté à plus de 17" (43,2 cm) du sol fini.

1. Préparer le site

REMARQUE: Si un tuyau d'évacuation pré-existent sera utilisé et résultera en une hauteur acceptable de rebord (se référer aux dimensions de raccordement), suivre les instructions d'installation rétroactive.

Pourdesinstallationsrétroactives

□ Fermer l'alimentation d'eau, retirer l'urinoir existant, puis boucher la ligne d'alimentation à l'intérieur du mur.

Pourdesnouvellesinstallations

□ Installer le tuyau d'évacuation au besoin pour confirmer les dimensions de raccordement.

Préparer le site (cont.)

□ Installer un cadrage de support pour les crochets au besoin.

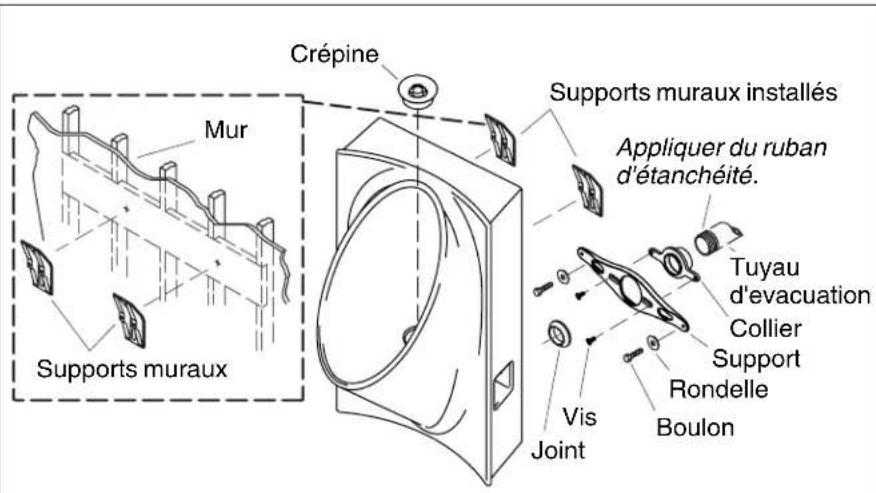

Crépine Mur Supports muraux Supports muraux installés Appliquer du ruban d'étanchéité. Tuyau d'evacuation Collier Support Rondelle Boulon Vis Joint

2. Installer l'urinoir

Pourdesinstallationsrétroactives

REMARQUE: La hauteur de la lèvre de l'urinoir sera de 6" (15,2 cm) au-dessus du centre de l'emplacement de la sortie. Si la hauteur de la lèvre n'est pas acceptable, relocaliser la sortie afin de réaliser une hauteur acceptable. Le collier existant peut-être utilisé avec le support.

Pourtouteslesinstallations

Référer le gabarit d'installation et positionner chaque support mural à la dimension verticale au-dessus de l'orifice de sortie indiqué sur le gabarit. Pour permettre un réglage vertical, placer des vis initiales à travers le centre des rainures sur les supports muraux.
□ Appliquer du ruban d'étanchéité sur le filetage du tuyau d'évacuation et installer le collier à ce dernier.
□ Centrer le support sur le collier. Sécuriser deux vis à travers les encoches du support et dans les orifices filetés du collier.
□ Avec la surface biseautée du joint faisant face à l'écart du collier, reposer le joint fermement contre le collier.
ATTENTION: Risquede blessure corporelle ou d'endommagement duproduit. Manipuler avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.
□ Positionner soigneusement l'urinoir sur les supports muraux.

Installer l'urinoir (cont.)

□ Vérifier que l'urinoir soit bien positionné puis le retirer du mur.

REMARQUE: Si un réglage est nécessaire, faire des ajustements verticaux le long des rainures sur chaque support du mur jusqu'à ce que l'urinoir puisse être serré au collier.

□ Installer des vis permanentes dans les orifices des supports muraux, tel qu'illustré dans le gabarit d'installation.

ATTENTION: Risqued'endommagementduproduit. Ne pas trop serrer les boulons.

- Positionner avec attention l'urinoir sur les supports du mur puis sécuriser l'urinoir avec le support en utilisant les rondelles et boulons fournis.

3. Compléter l'installation

□ Verser 1/2 gallon (1,89 L) d'eau dans le siphon.
□ Vérifier s'il y a des fuites. Réparer au besoin.
□ Verser 3 onces (89 ml) de liquide d'étanchéité (fourni) dans le siphon. Le liquide d'étanchéité flottera à la surface de l'eau dans le siphon.
□ Placer la crépine dans l'orifice du drain.
