MANUAL DE USUARIO Steward K-4918 KOHLER
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Español, página "Español-1"
1048745-2-D
THE BOLD LOOK OF KOHLER®
Herramientas y materiales
Lentes de
seguridad
Cinta para
medir
Llave ajustable
Destornillador
plano
Lápiz
Niveles
Cinta selladora
de roscas
Llave de
trinquete de 1/4"
Más:
- Herramientas para perforar orificios
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome unos minutos para leer este manual, antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la cubierta posterior. Gracias nuevamente por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgodelesionespersonalesodañosal producto. Maneje el producto con cuidado. La porcelana vitrificada puede romperse o despostillarse si no se maneja con cuidado.
□ Cumpla con todos los códigos locales de plomería y construcción.
□ Revise con cuidado el urinario nuevo para determinar si presenta daños.
□ Las dimensiones de instalación no cambian si se utiliza el spud de salida opcional de 3".
□ Las dimensiones del producto son nominales y cumplen con las tolerancias establecidas por la norma A112.19.2 del ANSI.
Antes de comenzar (cont.)
□ La preparación del sitio puede requerir herrajes y herramientas adicionales.
☐ Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo aviso, tal como se especifica en la lista de precios.


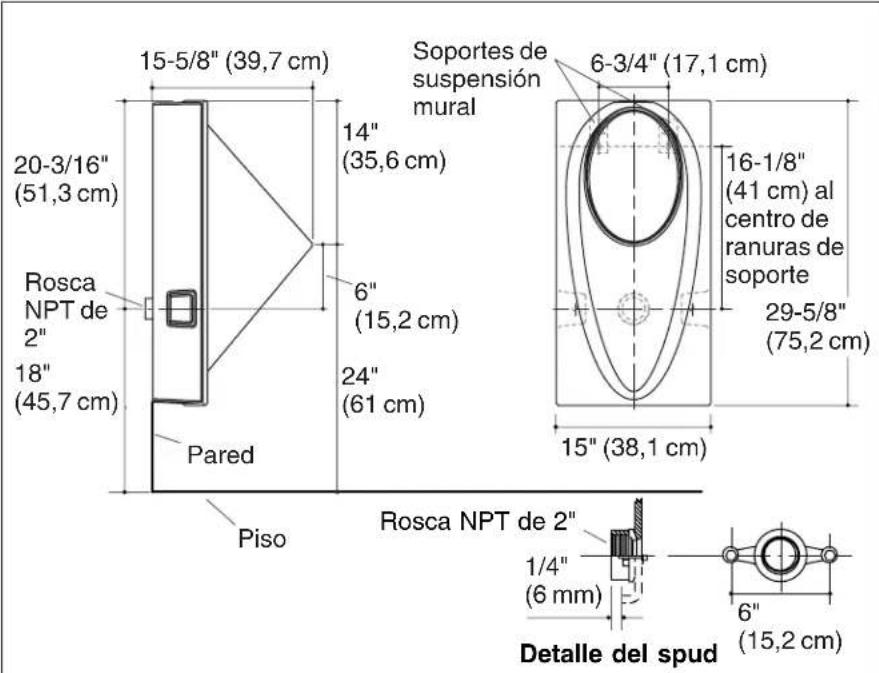

15-5/8" (39,7 cm) 20-3/16" (51,3 cm) Rosca NPT de 2" 18" (45,7 cm) Pared Piso Soportes de suspensión mural 14" (35,6 cm) 6" (15,2 cm) 24" (61 cm) 15" (38,1 cm) 16-1/8" (41 cm) al centro de ranuras de soporte 29-5/8" (75,2 cm) Rosca NPT de 2" 1/4" (6 mm) 6" (15,2 cm) Detalle del spudDiagrama de instalación
- Las dimensiones de instalación son idénticas si se utiliza un spud de salida opcional de 3".
- El urinario cumple con los requisitos de la ADA si la distancia entre el borde y el piso acabado es menor de 17" (43,2 cm).
1. Prepare el sitio
NOTA: Si va a utilizar la tubería de desagüe existente y el borde tendrá una altura aceptable (consulte las dimensiones del diagrama de instalación), siga las instrucciones de instalación de conversión.
Parainstalacionesdeconversión
□ Cierre el suministro de agua, desinstale el urinario existente, luego tape la línea de suministro de agua dentro de la pared.
Parainstalacionesnuevas
□ Instale la tubería de desagüe según sea necesario para cumplir con las dimensiones de la instalación.
Prepare el sitio (cont.)
□ Instale la estructura de soporte adecuada para los soportes de suspensión, según sea necesario.


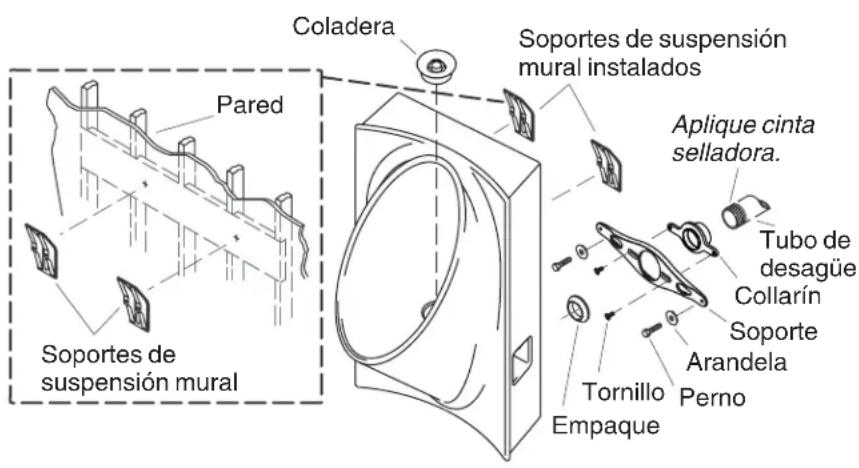

Coladera Pared Soportes de suspensión mural Soportes de suspensión mural instalados Aplique cinta selladora. Tubo de desagüe Collarín Soporte Arandela Tornillo Perno Empaque2. Instale el urinario
Parainstalacionesdeconversión
NOTA: La altura del labio del urinario será 6" (15,2 cm) arriba del centro de la ubicación de la salida. Si esta altura de labio no es aceptable, cambie el lugar de la salida para lograr una altura aceptable del labio. El collarín existente se puede utilizar con el soporte.
Paratodaslasinstalaciones
- Consulte la plantilla de instalación y coloque cada soporte de suspensión mural a la dimensión vertical sobre el orificio de la salida que se muestra en la plantilla. Para permitir el ajuste vertical, coloque los primeros tornillos a través del centro de las ranuras de los soportes de suspensión mural.
□ Aplique cinta selladora a las roscas de la tubería del desagüe, y luego instale el collarín en la tubería de desagüe.
□ Centre el soporte arriba del collarín. Atornille dos tornillos a través de las ranuras del soporte y dentro de los orificios roscados del collarín.
□ Con la superficie cónica del empaque orientada al lado opuesto del collarín, coloque el empaque con firmeza contra el collarín.
PRECAUCIÓN: Riesgódelesionespersonalesodañosal producto. Maneje el producto con cuidado. La porcelana vitrificada puede romperse o despostillarse si no se maneja con cuidado.
Instale el urinario (cont.)
□ Con cuidado, coloque el urinario sobre los soportes de suspensión mural.
□ Verifique que el urinario esté colocado correctamente, luego retire el urinario de la pared.
NOTA: Si es necesario ajustar, haga los ajustes verticales a lo largo de las ranuras de cada soporte de suspensión mural hasta que el urinario se pueda apretar al collarín.
□ Instale los tornillos permanentes en los orificios de los soportes de suspensión mural, tal como se muestra en la plantilla de instalación.
PRECAUCIÓN: Riesgodedañosal producto. No apriete demasiado los pernos.
□ Con cuidado coloque el urinario en los soportes de suspensión mural, luego fijelo al soporte utilizando las arandelas y los pernos provistos.
3. Termine la instalación
□ Vierta 1/2 galón (1,89 L) de agua en la boca de sifón.
□ Verifique que no haya fugas. Repare según sea necesario.
□ Vierta 3 onzas (89 ml) de líquido sellador (provisto) en la boca de sifón. El líquido sellador flotará en el agua de la boca de sifón.
□ Coloque la coladera en el orificio del desagüe.
1048745-2-D
1048745-2-D
USA:1-800-4-KOHLER
Canada:1-800-964-5590
México:001-877-680-1310
kohler.com
THE BOLD LOOK
OF KOHLER.
©2006 Kohler Co.
1048745-2-D
