T0691 - Éclairage Vaxcel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire d'extérieur orientable
Marque	Vaxcel
Modèle	T0691
Dimensions (A x B x C)	10,80 cm x 17,15 cm x 13,33 cm
Poids approximatif	1,3 kg
Alimentation électrique	120 V c.a., 60 Hz
Puissance maximale par ampoule	150 W (type PAR38)
Nombre d'ampoules	2 (non incluses)
Température de fonctionnement	-25 °C à 45 °C
Indice de protection	Non spécifié, mais adapté pour l'extérieur avec calfeutrage
Matériaux	Métal, plastique, caoutchouc
Fonctions principales	Allumage/extinction par interrupteur mural, mode faible intensité (30%)
Orientation	Inclinable manuellement à gauche/droite, jusqu'à 30° sous l'horizontale
Installation	Montage mural ou sur avancée de toiture, nécessite boîte de sortie
Entretien et nettoyage	Calfeutrage au silicone autour de la plaque arrière pour étanchéité
Sécurité	Couper le courant avant installation, respecter les codes électriques locaux
Pièces détachées disponibles	Vis de montage (3 tailles), bride de fixation, couvercle décoratif, connecteurs, joint, vis de montage du luminaire
Garantie	1 an contre les défauts de fabrication et de finition

FOIRE AUX QUESTIONS - T0691 Vaxcel

Quelles sont les ampoules recommandées pour ce luminaire ?

Ce luminaire accepte des ampoules de type PAR38 d'une puissance maximale de 150 W chacune. Les ampoules ne sont pas incluses. Consultez l'étiquette au niveau de la douille pour la puissance exacte.

Comment installer le luminaire sur une avancée de toiture ?

Fixez d'abord la bride de fixation à la boîte de sortie avec les vis appropriées, en orientant le mot « FRONT » vers l'avant. Passez les fils du luminaire à travers le joint, puis fixez le joint à la plaque arrière. Connectez les fils (noir à chaud, blanc à neutre) à l'aide des connecteurs fournis. Fixez la plaque arrière à la bride, puis installez les ampoules et calfeutrez autour de la plaque.

Comment activer le mode faible intensité ?

Allumez l'interrupteur mural, puis éteignez-le et rallumez-le deux fois dans les 3 secondes. La lumière passera en mode faible intensité, à environ 30 % de la luminosité maximale. Pour revenir à 100 %, éteignez l'interrupteur pendant au moins 60 secondes, puis rallumez.

Pourquoi ma lumière ne fonctionne-t-elle pas après installation ?

Vérifiez que l'interrupteur mural et le disjoncteur sont allumés. Assurez-vous que le câblage est correct : fil noir du luminaire connecté au fil chaud (noir) et fil blanc au neutre (blanc). Vérifiez également que les ampoules sont bien vissées.

Est-il nécessaire de calfeutrer autour du luminaire ?

Oui, il est impératif de calfeutrer complètement l'endroit où la plaque arrière rejoint la surface du mur avec un composé de calfeutrage silicone. Cela empêche l'eau de s'infiltrer dans la boîte de sortie, évitant ainsi les risques de court-circuit ou de choc électrique.

Quelle est la plage de température de fonctionnement ?

Le luminaire peut fonctionner dans une plage de température de -25 °C à 45 °C (-13 °F à 113 °F). Une utilisation en dehors de cette plage peut endommager l'appareil.

Puis-je installer ce luminaire moi-même ou dois-je faire appel à un électricien ?

Si vous n'êtes pas familier avec les codes électriques locaux, il est recommandé de consulter un électricien qualifié. L'installation implique de couper le courant et de réaliser des connexions électriques, ce qui peut être dangereux sans les compétences appropriées.

Comment orienter les têtes d'éclairage ?

Saisissez doucement les têtes d'éclairage et inclinez-les vers la gauche ou la droite pour régler la zone de couverture. Ne dépassez pas 30 degrés sous l'horizontale pour éviter les dommages causés par l'eau et les risques de choc électrique.

Quelles sont les pièces incluses dans le nécessaire d'assemblage ?

Le nécessaire d'assemblage pour le modèle T0691 comprend : 2 vis de montage de chaque taille (8/32x1/2 pouce, 6/32x1/2 pouce, 10/24x1/4 pouce), une bride de fixation, un couvercle décoratif, une vis de montage du luminaire, un couvercle de caoutchouc, des connecteurs de fil et un joint.

Que couvre la garantie d'un an ?

La garantie couvre les défauts de fabrication et de finition pendant un an à compter de la date d'expédition. Elle exclut les dommages causés par des conditions extrêmes, une alimentation inappropriée, une corrosion en zone côtière, ou une installation incorrecte. Vaxcel peut réparer, remplacer ou accorder un crédit selon les conditions.

MODE D'EMPLOI T0691 Vaxcel

REMARQUES : 1. Avant l'installation, consultez les codes électriques locaux pour connaître les exigences en matière de câblage et de mise à la terre.

1. LISEZ ET CONSERVEZ CES INSTRUCTIONS.

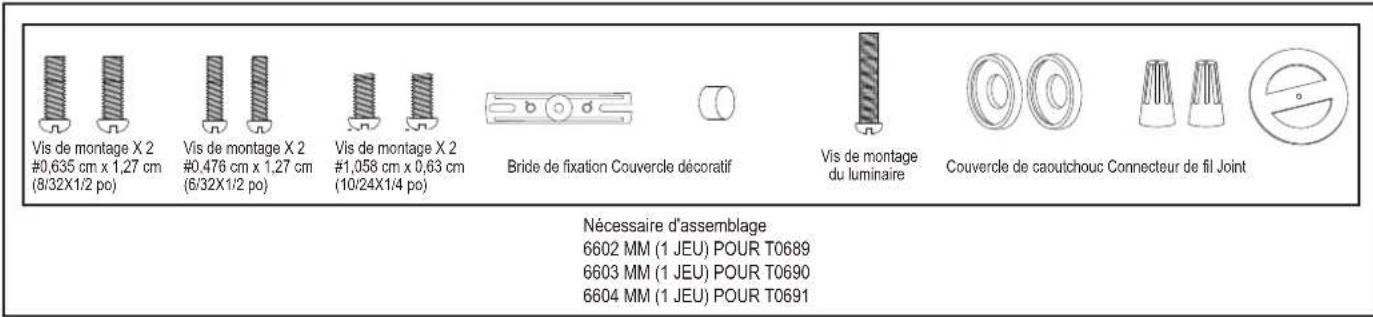

Matériel (inclus) :

Vis de montage X 2 #0,635 cm x 1,27 cm (8/32X1/2 po)

Vis de montage X 2 #0,476 cm x 1,27 cm (6/32X1/2 po)

Vis de montage X 2 #1,058 cm x 0,63 cm (10/24X1/4 po)

Bride de fixation Couvercle décoratif

Vis de montage du luminaire

Couvercle de caoutchouc Connecteur de fil Joint

Outils nécessaires :

(1) Toumevis cruciforme

1. Tournevis cruciforme pour fixer les vis de montage à la bride de fixation, le support de montage et le luminaire au support de montage.

Important à savoir :

1. Si vous n'êtes pas familiarisé avec les codes électriques locaux et nationaux, il est recommandé de consulter un électricien qualifié.
2. Ce luminaire nécessite une source d'alimentation de 120 V c.a., 60 Hz.

Puissance maximale : 2-150 W (ampoule non comprise)

Plage de température de fonctionnement :

- 25°C \~ 45°C (- 13°F \~ 113°F)

Caractéristiques :

1. Commande de l'interrupteur : allume et éteint la lumière en appuyant sur l'interrupteur mural.
2. Régler entre la luminosité pleine intensité et la luminosité faible intensité en basculant l'interrupteur mural.

Remarque : Le luminaire peut être fixé au mur ou sur l'avancée de toiture.

Montage sur l'avancée de toiture

Étapes d'installation

Coupez le courant au niveau du coffret de fusibles ou du boîtier de disjoncteur.

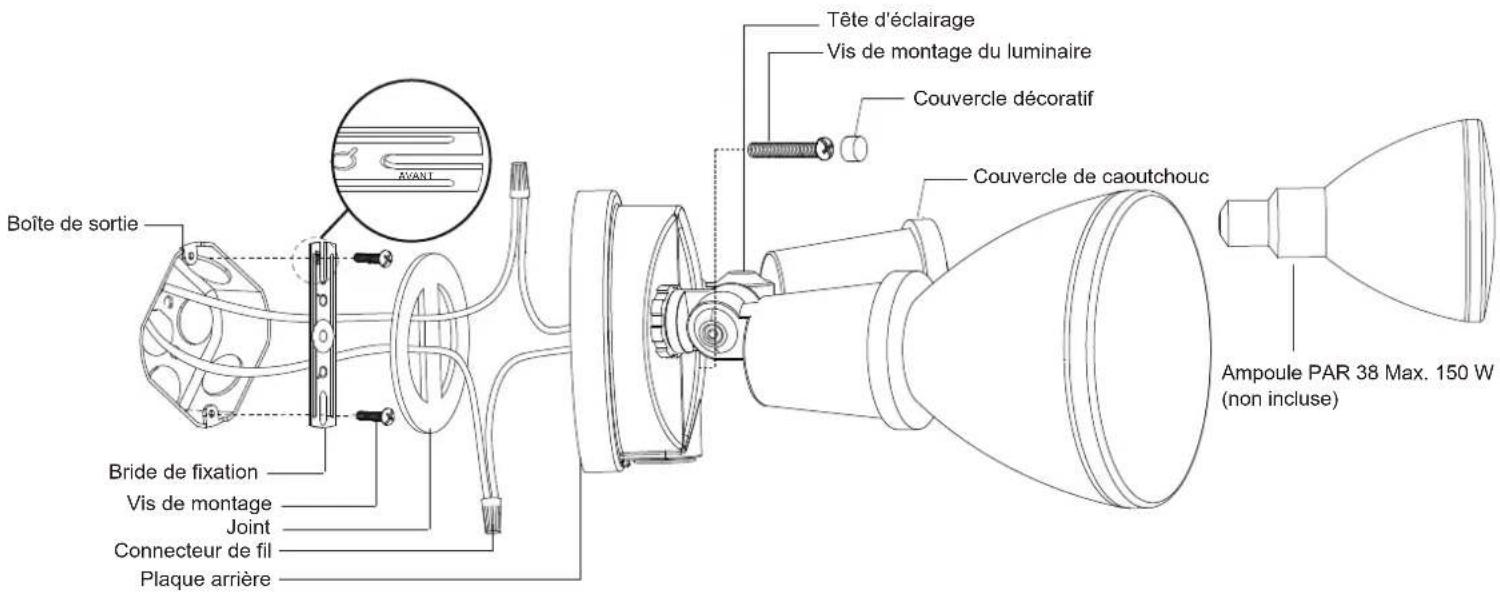

1. Installez la bride de fixation sur la boîte de sortie en plaçant le mot « FRONT » vers l'avant, du côté opposé à la boîte de sortie, à l'aide de deux vis de montage qui conviennent le mieux à la boîte de sortie. La plaque arrière doit reposer contre la surface du mur lorsqu'elle est fixée. (Choisissez une paire de vis de montage correspondante parmi les 3 paires fournies)
2. Les fils du luminaire passent à travers le joint, puis fixent le joint à la plaque arrière.
3. Sortez les fils d'alimentation de la boîte de sortie. Connectez les fils à l'aide des connecteurs de fils comme suit : ---Connectez le fil noir du luminaire au fil « chaud » de la source d'alimentation. (noir) ---Connectez le fil blanc du luminaire au fil neutre de la source d'alimentation. (blanc) Rentrez soigneusement tous les fils dans la boîte de sortie.
4. Fixez la plaque arrière du luminaire à la bride de fixation, puis fixez-la à l'aide de la vis de montage du luminaire.
5. Poussez fermement le couvercle décoratif dans le trou de la vis de montage du luminaire sur la lampe.
6. Installez les ampoules (non incluses). Consultez l'étiquette de remplacement des ampoules au niveau de la douille ou de l'emballage pour connaître la puissance maximale autorisée.
7. Avec un composé de calfeutrage en silicone, calfeutrez complètement autour de l'endroit où la plaque arrière rencontre la surface du mur. MISE EN GARDE : Veillez à calfeutrer complètement l'endroit où la plaque arrière rejoint la surface du mur pour empêcher l'eau de s'infiltrer dans la boîte de sortie.

Mettez l'appareil sous tension au niveau du coffret de fusibles ou du boîtier de disjoncteur.

Réglage de la tête d'éclairage :

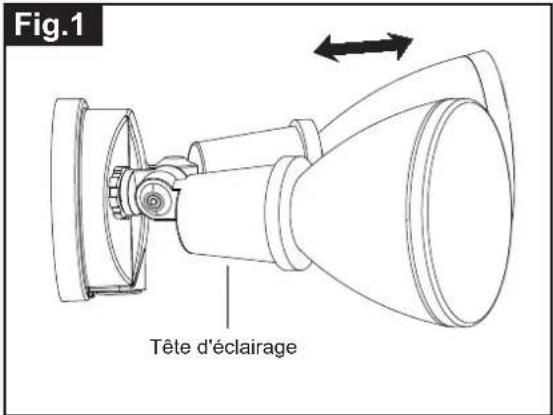

1. Saisissez doucement les têtes d'éclairage et inclinez-les vers la gauche ou vers la droite pour régler la zone de couverture lumineuse. (Voir Fig. 1)
2. Gardez les têtes d'éclairage (B) à 30 degrés sous l'horizontale pour éviter les dommages causés par l'eau et un choc électrique.

Fonctions et fonctionnement :

1. Commande d'interrupteur mural Allumez l'interrupteur mural de l'éclairage.

2. Mode de faible intensité

Tournez l'interrupteur mural sur « OFF » et tournez-le sur « ON » à deux reprises dans les 3 secondes qui suivent. La lumière entre en faible intensité à environ 30 % de la luminosité maximale. Pour revenir à la luminosité maximale par défaut de 100 %, tournez l'interrupteur mural sur « OFF », puis sur « ON » après 60 secondes.

Les pièces suivantes peuvent être commandées si elles sont endommagées ou manquantes.

Résolution des problèmes

---Si la lumière ne fonctionne pas.

1. Vérifiez que l'interrupteur mural et le disjoncteur sont allumés.
2. Vérifiez que le câblage est correct.

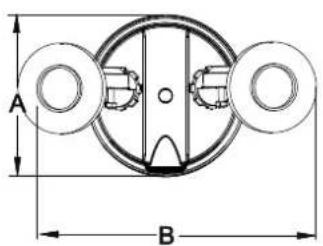

A : 10,80 cm (4-1/4 po)

B : 17,15 cm (6-3/4 po)

C : 13,33 cm (5-1/4 po)

Garantie de 1 an

Vaxcel garantit tous ses produits contre les défauts de fabrication et de finition pendant un an à compter de la date d'expédition.

Exclusions : Cette garantie ne couvre pas les défaillances des produits dues à des actes naturels extrêmes, à des conditions environnementales non adaptées à l'utilisation prévue des produits, à un fonctionnement à des températures en dehors de la plage spécifiée dans le manuel d'instructions, à une utilisation avec une alimentation électrique inappropriée, à des surtensions ou à des baisses de tension. Dans les régions côtières, une certaine corrosion est considérée comme normale pour l'environnement.

Vaxcel se réserve le droit de réparer, de remplacer ou d'accorder un crédit pour tout produit correctement installé, à condition qu'il soit renvoyé conformément aux instructions de l'autorisation de retour d'article. Cette garantie est limitée au coût du produit uniquement et ne s'étend pas aux coûts de transport, d'installation ou de remplacement.
