Rogers Park T0734 - Éclairage Vaxcel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire extérieur avec détecteur de mouvement
Marque	Vaxcel
Modèle	Rogers Park T0734

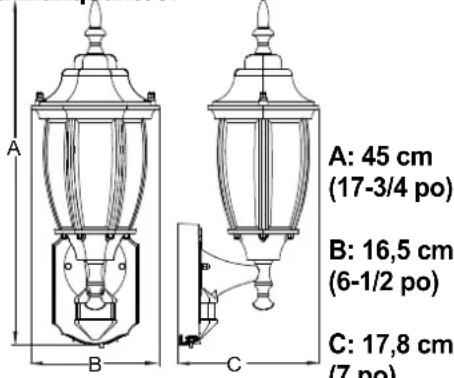

Dimensions (H x L x P)	45 x 16.5 x 17.8 cm
Alimentation	120 V c.a., 60 Hz
Puissance maximale de l'ampoule	60 W (type A)
Température de fonctionnement	-30°C à 45°C
Portée de détection	Jusqu'à 9,14 m (30 pi) à 25°C
Angle de détection	150 degrés
Délai d'extinction réglable	5 secondes à 3 minutes
Modes de fonctionnement	Test, Off, Auto, PC, Arrêt manuel
Sensibilité du détecteur réglable	De 1,52 m à 9,14 m
Compatibilité ampoules	Compatible avec la plupart des ampoules DEL modulables
Garantie	5 ans limitée (fonctionnalité du détecteur et DEL intégrés)
Pièces de rechange disponibles	Plaque de montage, vis, connecteurs, écrous, tampons
Installation	Nécessite une boîte de sortie, calfeutrage silicone recommandé
Entretien	Nettoyer la lentille avec un chiffon doux tous les 1 à 2 mois
Hauteur d'installation recommandée	1,98 m (6,5 pi)

FOIRE AUX QUESTIONS - Rogers Park T0734 Vaxcel

Comment installer le luminaire Vaxcel Rogers Park T0734 ?

Coupez d'abord l'alimentation au disjoncteur. Fixez la plaque de montage à la boîte de sortie, connectez les fils (noir au noir, blanc au blanc, terre à la vis verte), puis fixez le luminaire avec les écrous et tampons en caoutchouc. Calfeutrez le pourtour avec du silicone.

Quels modes de fonctionnement sont disponibles ?

Les modes sont : Test (allumage jour et nuit), Off (allumage seulement la nuit), Auto (veilleuse la nuit, pleine lumière sur détection), PC (allumage crépuscule à aube) et Arrêt manuel (reste allumé jusqu'à l'aube).

Comment régler le délai d'extinction ?

Tournez le bouton TIME en mode Off ou Auto. Dans le sens horaire pour augmenter (jusqu'à 3 min), antihoraire pour diminuer (minimum 5 sec).

Que faire si la lumière ne s'allume pas la nuit ?

Vérifiez que l'interrupteur mural et le disjoncteur sont allumés. Testez l'ampoule sur un autre luminaire. Assurez-vous que les connexions électriques sont bien serrées. Éloignez le détecteur des sources de lumière parasites.

Comment régler la sensibilité du détecteur de mouvement ?

Utilisez le bouton SENSITIVITY : tournez dans le sens horaire pour augmenter la portée (jusqu'à 9,14 m) et antihoraire pour la réduire.

Le luminaire clignote ou reste allumé en permanence, que faire ?

En mode Arrêt manuel, éteignez puis rallumez l'interrupteur mural après 5 secondes. Si dû à une source de chaleur, éloignez le luminaire. Vérifiez que le bouton rotatif est bien positionné sur un mode valide.

Quelle est la puissance maximale de l'ampoule ?

La puissance maximale est de 60 W pour une ampoule de type A. Le luminaire est compatible avec les ampoules DEL modulables.

Comment activer le mode Arrêt manuel ?

Mettez l'interrupteur à glissière en mode Auto ou Off. Puis basculez l'interrupteur mural sur Off puis On en moins de 3 secondes. La lumière restera allumée jusqu'à l'aube.

Où trouver les pièces de rechange ?

Les pièces comme la plaque de montage, vis, connecteurs, écrous et tampons en caoutchouc sont disponibles sous la référence 6760MM pour le T0734.

Quelle est la portée de détection maximale ?

À 25°C et une hauteur de 1,98 m, la portée maximale est de 9,14 m (30 pi) avec un angle de 150 degrés.

MODE D'EMPLOI Rogers Park T0734 Vaxcel

TISSEMENT : Coupez l'alimentation principale au niveau du disjoncteur avant d'installer le luminaire.

REMARQUE : 1. Avant l'installation, consultez les codes électriques locaux pour connaître les exigences en matière de câblage et de mise à la terre.

1. Lisez et conservez ces instructions.

Important à savoir

1. Lisez attentivement toutes les instructions avant l'installation et l'utilisation.
2. Si vous n'êtes pas familiarisé avec les codes électriques locaux et nationaux, il est recommandé de consulter un électricien qualifié.
3. Avant l'installation, coupez l'alimentation électrique au niveau du coffret de fusibles principal ou du boîtier de disjoncteurs. Sachez qu'il ne suffit pas d'éteindre l'interrupteur mural pour éviter un choc électrique.
4. Ce luminaire nécessite une source d'alimentation de 120 V c. a., 60 Hz.
5. N'essayez pas de démonter la lanterne ; il n'y a pas de pièces pouvant être réparées à l'intérieur.
6. Pour éviter que le détecteur ne soit endommagé par la foudre ou une surtension électrique, vérifiez que le fil de terre est bien branché.
7. Pour des raisons de sécurité et pour éviter d'endommager le détecteur, assurez-vous que l'alimentation est coupée avant de remplacer l'ampoule.
8. Compatible avec la plupart des ampoules DEL modulables.

Puissance maximale : Ampoule 60 W

Température de fonctionnement : -30°C~45°C (- 22°F~113°F)

Caractéristiques

1. Luminaire à faible consommation d'énergie.
2. En mode manuel, utilisez l'interrupteur mural pour garder la lumière ON (ALLUMÉE) jusqu'à l'aube.

Matériel (inclus)

Coupez le courant au niveau du coffret de fusibles ou du boîtier de disjoncteurs.

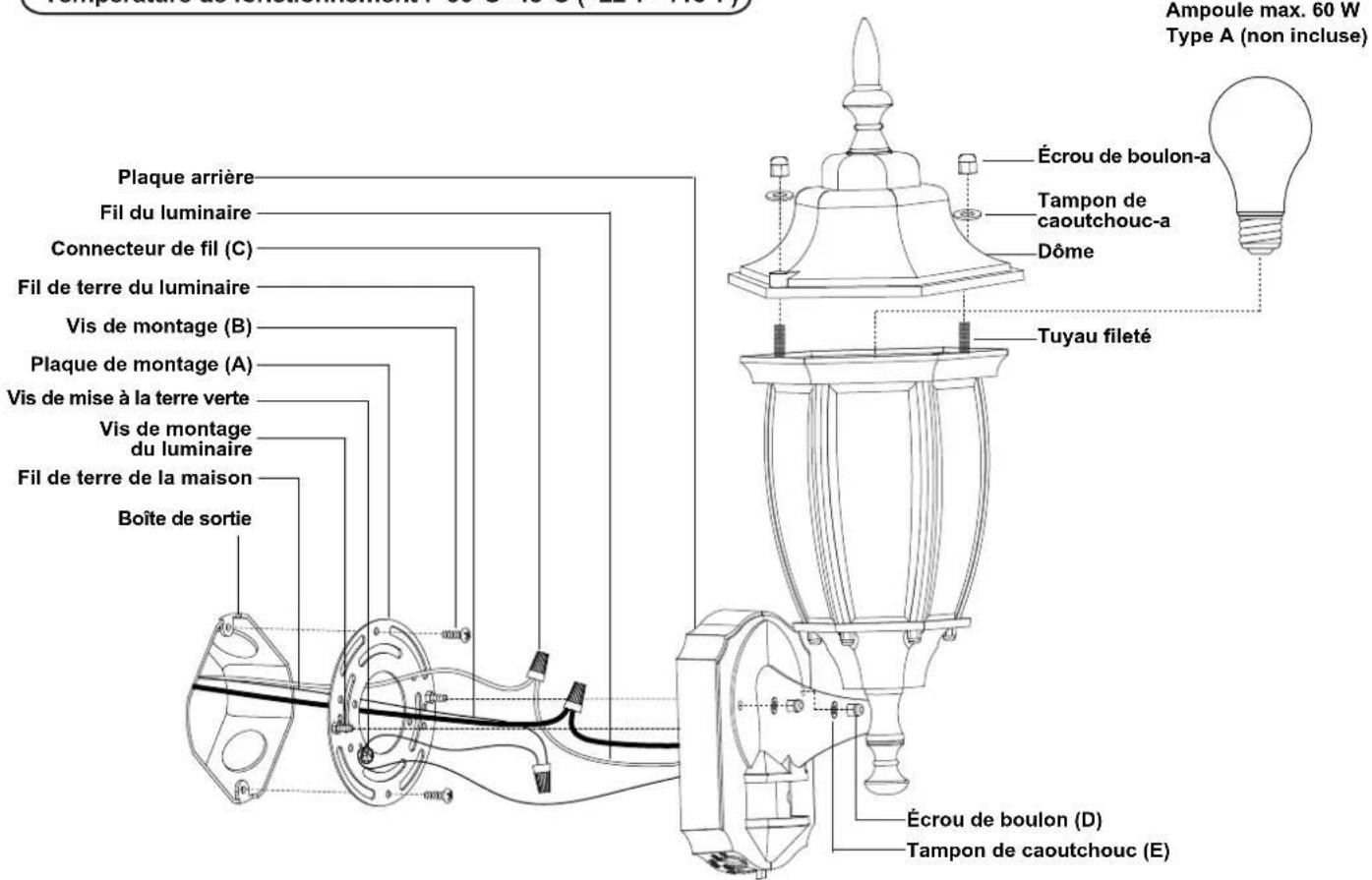

1. Dévissez les deux écrous de boulon (D), retirez les deux tampons en caoutchouc (E) et la plaque de montage (A) de la plaque arrière.
2. Fixez la plaque de montage (A) à la boîte de sortie à l'aide des deux vis de montage (B). Ajustez la longueur des vis de montage préinstallées du luminaire si nécessaire.

Remarque : Assurez-vous que les vis de montage du luminaire sont alignées horizontalement pour qu'il soit à niveau.

1. Installez l'ampoule (non incluse). Vérifiez l'étiquette de remplacement au niveau de la douille ou de l'emballage pour connaître la puissance maximale autorisée.
2. Fixez le dôme sur le cadre en alignant le tube fileté et en insérant les deux tampons en caoutchouc A, puis fixez-les avec les deux écrous de boulon A.
3. Sortez les fils d'alimentation de la boîte de sortie. Connectez les fils à l'aide des connecteurs de fils (C) comme suit :
4. Connectez le fil chaud (isolation noire) du luminaire au fil noir de la source d'alimentation.
5. Connectez le fil neutre (isolation blanche) du luminaire au fil blanc de la source d'alimentation.
6. Fixez le fil de terre du luminaire (fil nu) à la plaque de montage (A) à l'aide de la vis verte de mise à la terre, puis, selon le code local, connectez-le au fil de terre de la maison à l'aide du connecteur de fil (C).

Remettez soigneusement tous les fils dans la boîte de sortie.

1. Fixez la plaque arrière du luminaire à la plaque de montage (A) en insérant les vis de montage du luminaire dans les trous de fixation de la plaque arrière, puis fixez-la à l'aide de deux tampons en caoutchouc (E) et de deux écrous de boulon (D).

Remarque : Avec un produit de calfeutrage à base de silicone, calfeutrez complètement l'endroit où la plaque arrière est en contact avec la surface du mur afin d'empêcher l'eau de s'infiltrer dans la boîte de sortie.

Mettez l'appareil sous tension au niveau du coffret de fusibles ou du boîtier de disjoncteurs.

Fonction et fonctionnement

MODES DE FONCTIONNEMENT

Choisissez un mode en faisant glisser l'interrupteur à glissière. La lumière s'allume immédiatement lorsque l'appareil est mis sous tension. Attendez 30 secondes pour permettre au détecteur de chauffer.

1. MODE TEST (fonctionnement diurne et nocturne).

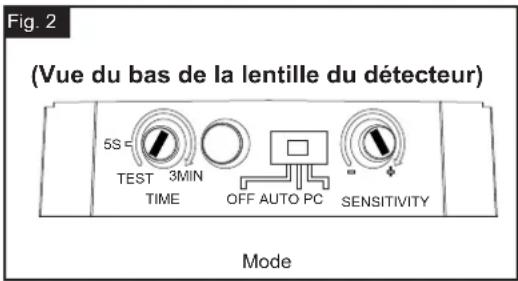

- Tournez le bouton situé au bas de la plaque arrière en position « TEST », la lumière s'allume lorsqu'un mouvement est détecté et reste allumée tant que le mouvement continue. La lumière passe à un niveau de luminosité faible (30 %) après 5 secondes lorsque le mouvement n'est plus détecté.

1. MODE Off (fonctionnement nocturne uniquement)

- Sélectionnez le mode « Off », tournez la flèche du bouton de temporisation « TIME » pour pointer le réglage de la durée souhaitée (entre 5 secondes et 3 minutes). Au crépuscule, la lumière s'éteint. Lorsqu'un mouvement est détecté, la lumière passe à un niveau de pleine luminosité et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, la lumière reste allumée pendant la durée que vous avez définie, puis s'éteint.

1. MODE Auto (fonctionnement nocturne uniquement)

- Sélectionnez le mode « Auto », tournez la flèche du bouton de temporisation « TIME » pour pointer le réglage de la durée souhaitée (entre 5 secondes et 3 minutes). Au crépuscule, la lumière s'allume à un niveau de luminosité faible présélectionné (30 %). Lorsqu'un mouvement est détecté, la lumière passe à un niveau de pleine luminosité et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, la lumière à pleine luminosité reste allumée pendant la durée prédéterminée que vous avez définie.

1. MODE PC (fonctionnement nocturne uniquement)

La lumière s'allume automatiquement au crépuscule et s'éteint à l'aube.

1. MODE Arrêt manuel (fonctionnement nocturne uniquement)
2. Pour passer en mode Arrêt manuel, placez l'interrupteur en mode « AUTO » ou « OFF ». Tournez l'interrupteur mural sur « OFF » et « ON » dans les 3 secondes qui suivent. La lumière restera allumée jusqu'à l'aube. Pour revenir au mode « Auto » ou « Off », mettez l'interrupteur mural sur « OFF » et « ON » dans les 3 secondes qui suivent. (Voir Fig. 1)
3. La lumière ne durera qu'une nuit et s'éteindra automatiquement à l'aube.

Délai d'extinction

1. Le délai d'extinction est la durée pendant laquelle la lumière reste allumée après l'arrêt du mouvement.
2. Le délai d'extinction peut être réglé à l'aide du bouton « TIME » lorsque l'interrupteur à glissière est réglé en mode « OFF » ou « AUTO » (voir Fig. 2).
3. La plage du délai d'extinction est comprise entre 5 secondes et 3 minutes.
4. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le délai d'extinction.
5. Tournez le bouton dans le sens inverse des aiguilles d'une montre pour réduire le délai d'extinction.

Sensibilité du détecteur de mouvement

1. La sensibilité peut être réglée de 152 cm à 914 cm (5 à 30 pieds) en utilisant le bouton « SENSITIVITY ». (Voir Fig. 2)
2. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la sensibilité.
3. Tournez le bouton dans le sens inverse des aiguilles d'une montre pour diminuer la sensibilité.

Remarque :

1. La sensibilité du détecteur de mouvement augmente à mesure que la température ambiante se refroidit. Pour un rendement optimal, nettoyez délicatement la lentille avec un chiffon doux tous les 1 ou 2 mois afin de garantir une sensibilité maximale.
2. Lorsqu'elle est installée à une hauteur de 198 cm (6,5 pieds), à 25 degrés Celsius (77 degrés Fahrenheit), la lumière fournit une distance de détection maximale de 914 cm (30 pieds) et une portée de détection de 150 degrés. (Voir Fig. 3, Fig. 4).
3. Le détecteur sera plus sensible aux mouvements qui traversent sa trajectoire de détection qu'aux mouvements qui sont directement dirigés vers lui. (Voir Fig. 5)
4. Pour réduire les nuisances possibles, n'installez pas le luminaire près d'une source de chaleur comme un climatiseur, une bouche d'aération ou un échappement de four, ou dans une direction faisant face à un objet réfléchissant ou à une autre source de lumière.

Résolution des problèmes

Reportez-vous aux informations suivantes pour résoudre vos problèmes.


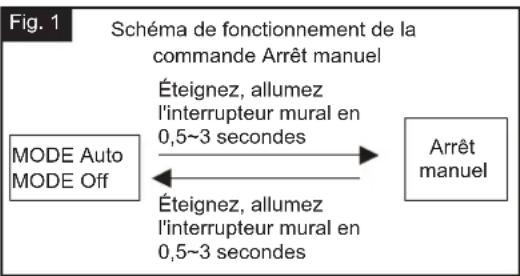

    A["MODE Auto MODE Off"] -->|Éteignez, allumez l'interrupteur mural en 0,5~3 secondes| B["Arrêt manuel"]
    A <-->|Éteignez, allumez l'interrupteur mural en 0,5~3 secondes| B

L'endroit où vous installez votre luminaire est important : Veillez à ce que le luminaire soit monté droit sur le mur ; sinon, la distance de détection peut être limitée.

SYMPTÔME	JOUR/NUIT	CAUSE POSSIBLE	SOLUTION
Si la lumière ne s'allume pas	Jour	Le bouton rotatif n'est pas réglé en mode test.	Placer le bouton rotatif en mode test pour les essais.
	Nuit	L'interrupteur mural ou le disjoncteur est éteint.	Allumer l'interrupteur mural ou le disjoncteur.
		L'ampoule est peut-être grillée.	Tester l'ampoule sur un luminaire fonctionnant normalement.
		L'ampoule est mal fixée.	Serrer l'ampoule.
		Les connexions des fils sont incorrectes ou lâches.	Vérifier les connexions des fils.
		Le détecteur est trop exposé à la lumière du soleil en début de soirée.	Éloigner le luminaire du mur orienté vers l'ouest.
		Le détecteur est trop éclairé par une autre source de lumière, telle qu'un lampadaire ou un autre luminaire.	Éliminer ou éteindre l'autre source de lumière, empêcher l'autre source de lumière d'éclairer le détecteur ou déplacer le luminaire.

SYMPTÔME	JOUR/NUIT	CAUSE POSSIBLE	SOLUTION
Si la lumière reste allumée	Jour	Le luminaire est peut-être installé dans une zone ombragée.	Il suffit de déplacer le luminaire.
		Par temps nuageux ou couvert, la lumière peut rester allumée plus longtemps que prévu.	Aucune action corrective n'est nécessaire.
	Nuit	Toujours en mode Arrêt manuel.	Éteindre la lumière, puis l'allumer après 5 secondes.
		Faux déclenchement causé par une source de chaleur, comme un chauffe-eau, un évent de sécheuse ou une piscine chauffée.	Éliminer la source de chaleur ou déplacer le luminaire.
		Le bouton n'est réglé sur aucun mode.	Le tourner à nouveau pour obtenir le mode désiré.
Si la lumière clignote	Nuit	Les voitures qui passent et les objets réfléchissants interfèrent avec le détecteur.	Déplacer le luminaire.
La lumière s'allume sans raison apparente	Nuit	La circulation dans la rue ou sur le trottoir déclenche le détecteur de mouvement.	Régler le bouton « Sens » pour réduire la sensibilité.
		Faux déclenchement causé par une source de chaleur, comme un chauffe-eau, un évent de sécheuse ou une piscine chauffée.	Éliminer la source de chaleur ou déplacer le luminaire.

Les pièces suivantes peuvent être commandées si elles sont endommagées ou manquantes.

Liste des pièces de rechange :

Garantie limitée de 5 ans

Vaxcel garantit tous ses produits contre les défauts de fabrication et de finition pendant un an à compter de la date d'expédition.

• Tout produit doté d'un détecteur de mouvement intégré ou d'une cellule photoélectrique crépusculaire bénéficie d'une garantie de 5 ans pour la fonctionnalité du produit.
• Tout produit avec des modules DEL intégrés est couvert par une garantie de 5 ans sur la fonctionnalité des DEL.

Exclusions : Cette garantie ne couvre pas les défaillances des produits dues à des actes naturels extrêmes, à des conditions environnementales non adaptées à l'utilisation prévue des produits, à un fonctionnement à des températures en dehors de la plage spécifiée dans le manuel d'instructions, à une utilisation avec une alimentation électrique inappropriée, à des surtensions ou à des baisses de tension. Dans les régions côtières, une certaine corrosion est considérée comme normale pour l'environnement.

Vaxcel se réserve le droit de réparer, de remplacer ou d'accorder un crédit pour tout produit correctement installé, à condition qu'il soit renvoyé conformément aux instructions de l'autorisation de retour d'article. Cette garantie est limitée au coût du produit uniquement et ne s'étend pas aux coûts de transport, d'installation ou de remplacement.
