FOIRE AUX QUESTIONS - T0788 Vaxcel

Comment puis-je installer le Vaxcel T0788 ?

Pour installer le Vaxcel T0788, commencez par couper l'alimentation électrique. Suivez les instructions de montage fournies dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et correctement assemblées avant de fixer le produit au mur ou au plafond.

Quels types d'ampoules puis-je utiliser avec le Vaxcel T0788 ?

Le Vaxcel T0788 est compatible avec des ampoules de type E26. Vérifiez la puissance maximale recommandée dans le manuel pour éviter d'endommager le produit.

Que faire si le Vaxcel T0788 ne s'allume pas ?

Si le Vaxcel T0788 ne s'allume pas, vérifiez d'abord que l'ampoule est correctement installée et fonctionne. Assurez-vous également que l'alimentation électrique est active et que les connexions sont sécurisées.

Comment nettoyer le Vaxcel T0788 ?

Pour nettoyer le Vaxcel T0788, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la finition. Si nécessaire, vous pouvez légèrement humidifier le chiffon avec de l'eau.

Est-ce que le Vaxcel T0788 est dimmable ?

Le Vaxcel T0788 peut être dimmable si vous utilisez des ampoules dimmables et un variateur compatible. Vérifiez toujours les spécifications du produit pour confirmer sa compatibilité.

Quelle est la garantie du Vaxcel T0788 ?

Le Vaxcel T0788 est généralement couvert par une garantie limitée d'un an. Consultez le manuel ou le site web du fabricant pour plus de détails sur la garantie.

Où puis-je trouver des pièces de rechange pour le Vaxcel T0788 ?

Les pièces de rechange pour le Vaxcel T0788 peuvent être trouvées auprès du fabricant ou de détaillants en ligne spécialisés. Contactez le service client pour obtenir des recommandations.

MODE D'EMPLOI T0788 Vaxcel

REMARQUES : 1. Avant l'installation, consultez les codes électriques locaux pour connaître les exigences en matière de câblage et de mise à la terre.

1. Lisez et conservez ces instructions.

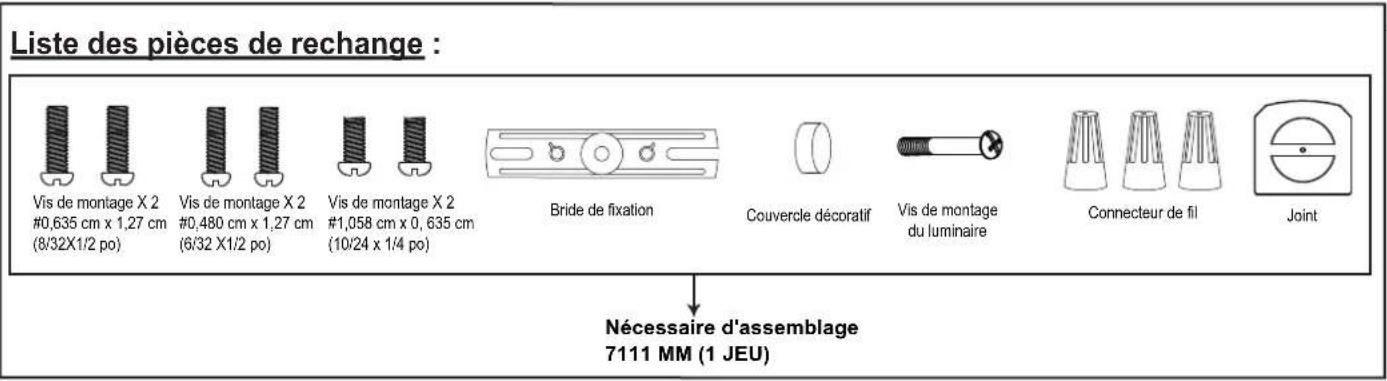

Matériel (inclus) :

Vis de montage X 2 #0,635 cm x 1,27 cm (8/32X1/2 po)

Vis de montage X 2

0,480 cm x 1,27 cm

(6/32 X1/2 po)

Vis de montage X 2

1,058 cm x 0,635 cm

(10/24 x 1/4 po)

Bride de fixation

Couvercle décoratif

Vis de montage du luminaire

Connecteur de fil

Joint

Outils nécessaires :

Tournevis cruciforme

Tournevis cruciforme pour fixer les vis de montage à la bride de fixation, le support de montage et le luminaire au support de montage.

Important à savoir :

1. Ce luminaire nécessite une source d'alimentation de 120 V c.a., 60 Hz.
2. Pour des raisons de sécurité et pour éviter d'endommager le détecteur, assurez-vous que l'alimentation est coupée avant de procéder au réglage.
3. Si vous n'êtes pas familiarisé avec les codes électriques locaux et nationaux, il est recommandé de consulter un électricien qualifié.
4. Ne connectez pas ce luminaire à un variateur ou à une minuterie.

Puissance maximale : 28 W

Plage de température de fonctionnement : - 25°C \~ 45°C (- 13°F \~ 113°F)

Courant nominal du DDFT : 15 A

Le courant nominal du DDFT est de 15 A, adapté au câblage traversant sur des circuits de dérivation de 20 A

Caractéristiques :

1. Luminaire DEL à faible consommation d'énergie.
2. Détecteur de mouvement : allume (ON) automatiquement la lumière lorsque le mouvement est détecté et éteint (OFF) la lumière ou reste en faible luminosité lorsque le mouvement s'arrête.
3. La cellule photoélectrique maintient la lumière éteinte (OFF) pendant la journée.
4. En mode Arrêt manuel, utilisez l'interrupteur mural pour maintenir la lumière ON (ALLUMÉE) en luminosité maximale pendant la nuit.

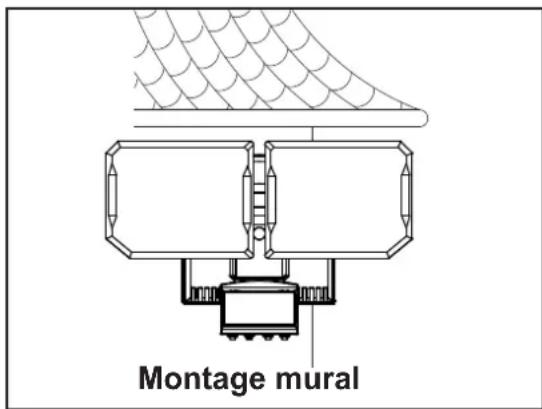

Remarque : Le luminaire peut être fixé au mur.

Le luminaire et le détecteur doivent être montés comme indiqué ci-dessus lors de l'installation.

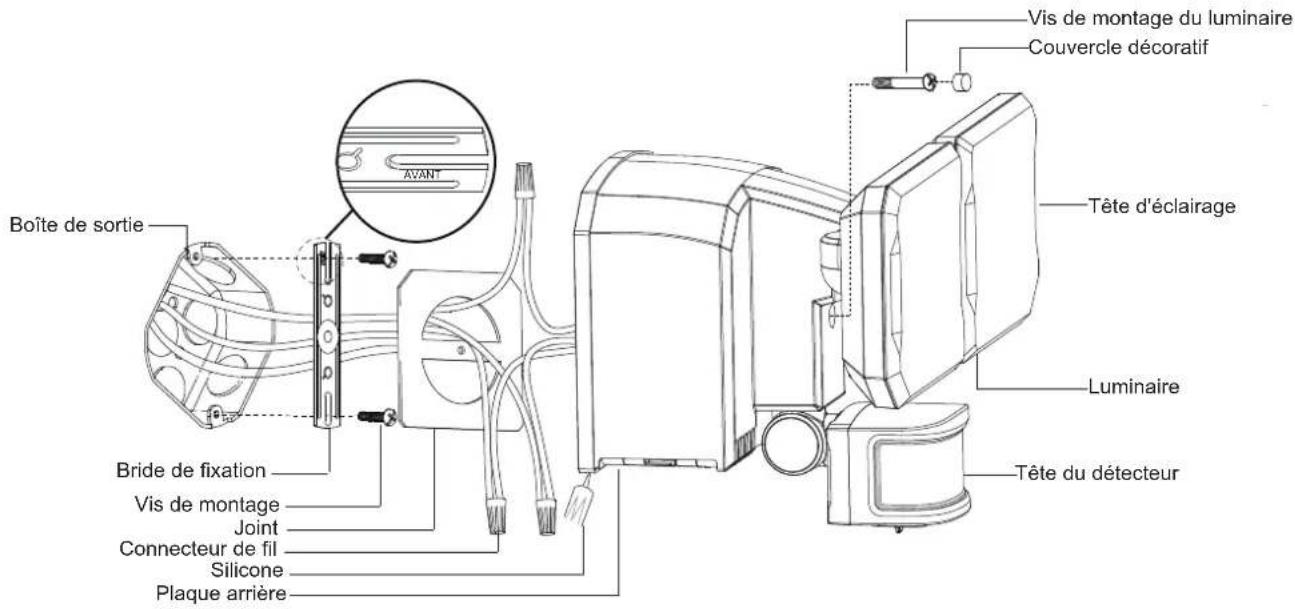

Étapes d'installation

Coupez le courant au niveau du coffret de fusibles ou du boîtier de disjoncteurs

1. Installez la bride de fixation sur la boîte de sortie en plaçant le mot « FRONT » vers l'avant, du côté opposé à la boîte de sortie, à l'aide de deux vis de montage qui conviennent le mieux à la boîte de sortie. (Choisissez une paire de vis de montage correspondante parmi les 3 paires fournies).
2. Faites passer les fils du luminaire à travers le joint, puis fixez ce dernier à la plaque arrière du luminaire.
3. Connectez le fil de terre de la maison et le fil de terre (vert) du luminaire à l'aide d'un connecteur de fil. Connectez un fil noir du luminaire au fil noir de la maison et le fil blanc du luminaire au fil blanc de la maison à l'aide des connecteurs fournis. Rentrez soigneusement tous les fils dans la boîte de sortie.
4. Fixez la plaque arrière du luminaire à la bride de fixation, puis fixez-la à l'aide de la vis de montage du luminaire. Poussez fermement le couvercle décoratif dans le trou de la vis de montage du luminaire sur la lampe.
5. Avec un composé de calfeutrage en silicone (non inclus), calfeutrez complètement autour de l'endroit où la plaque arrière du luminaire rencontre la surface du mur.

MISE EN GARDE : Veillez à calfeutrer complètement l'endroit où la plaque arrière rejoint la surface du mur pour empêcher l'eau de s'infiltrer dans le luminaire et la boîte de sortie.

Coupez le courant au niveau du coffret de fusibles ou du boîtier de disjoncteurs

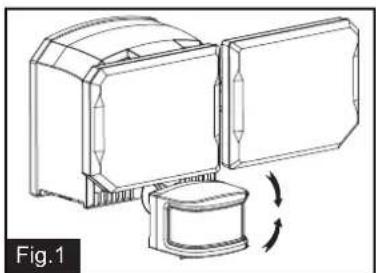

Réglage de la tête du détecteur :

1. a : Orientez la tête du détecteur vers la zone de détection souhaitée, en maintenant un angle de 5° à 40° vers le bas pour permettre à l'humidité de s'écouler.
   Remarque : Veillez à ce que la tête du détecteur soit positionnée de manière à ce que la commande soit orientée vers le sol.
   b : Vous pouvez faire pivoter la tête du détecteur de haut en bas pour modifier la zone de couverture. (Voir Fig. 1)

1. Remarque : La portée réglée trop haut peut augmenter les déclenchements intempestifs. (Voir Fig. 2, Fig. 3).

Réglage du détecteur plus haut pour une couverture longue Réglage du détecteur plus bas pour une couverture courte

détecteur plus bas pour une couverture courte

Sensibilité du détecteur de mouvement

• Vous pouvez régler la sensibilité du détecteur de mouvement en utilisant le sélecteur « SENS » situé sur le côté droit de la tête du détecteur. (Voir Fig. 4)
• Réglez la sensibilité du détecteur de mouvement sur HIGH (H), MEDIUM (M) ou LOW (L) pour obtenir les performances souhaitées.
• Portée approximative pour chaque réglage : 15,25 m (70 pi) (H), 9,75 m (45 pi) (M), 4,87 m (20 pi) (L).

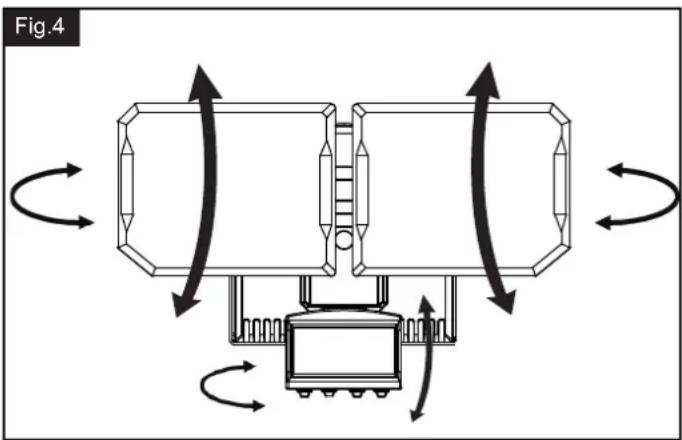

Réglage de la tête d'éclairage :

1. Réglez la tête d'éclairage vers le haut ou vers le bas, vers la gauche ou vers la droite en fonction de la zone souhaitée. Maintenez les têtes d'éclairage à une distance d'au moins 25 mm (1 po) du détecteur. (Voir Fig. 4)
2. Gardez les têtes d'éclairage (B) tournées vers le bas à un angle d'environ 30 degrés pour éviter les dommages causés par l'eau et un choc électrique.

FONCTION ET FONCTIONNEMENT

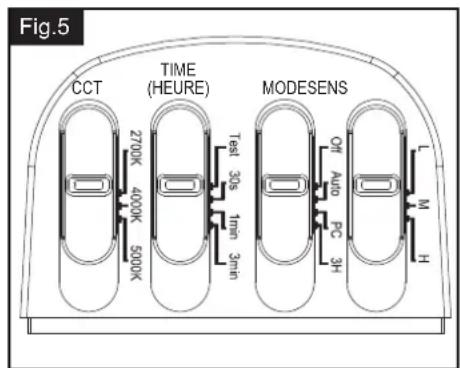

Choisissez un mode en faisant glisser l'interrupteur situé sous le détecteur du luminaire. (Voir Fig. 5)

Remarque : Lors de la première mise sous tension, le voyant s'allume et le préchauffage dure 15 secondes.

1. MODE TEST (fonctionnement diurne et nocturne).

2. Faites glisser l'interrupteur « TIME » de la tête du détecteur sur la position « Test ».

3. La lumière s'allume à un niveau de luminosité élevé (5000 K) lorsqu'un mouvement est détecté, et reste allumée tant que le mouvement continue.

Elle revient ensuite à une faible luminosité (2700 K) environ 5 secondes après que le mouvement n'est plus détecté.

1. MODE Off (fonctionnement nocturne uniquement)

2. En mode « OFF », faites glisser l'interrupteur « TIME » sur la durée souhaitée (30 s/1 min/3 min). Au crépuscule, la lumière reste éteinte et passe à un niveau de luminosité élevé (5000 K) lorsqu'un mouvement est détecté, et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, elle reste allumée pendant la durée prédéterminée du délai d'extinction que vous avez définie (30 s/1 min/3 min), puis elle s'éteint automatiquement.

3. La lumière s'éteint automatiquement à l'aube.

4. MODE AUTO (fonctionnement nocturne uniquement)

5. En mode « AUTO », faites glisser l'interrupteur « TIME » sur la durée souhaitée (30 s/1 min/3 min). Au crépuscule, la lumière s'allume avec une faible luminosité. Lorsqu'un mouvement est détecté, la lumière passe à un niveau de luminosité élevé (5000 K) et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, la lumière à un niveau de luminosité élevé (5000 K) reste allumée pendant la durée prédéterminée que vous avez définie (30 s/1 min/3 min), puis repasse automatiquement au niveau de faible luminosité.

6. La lumière s'éteint automatiquement à l'aube.

Remarque : Vous pouvez régler la température de la couleur de faible luminosité (2700 K/4000 K/5000 K) à l'aide de l'interrupteur coulissant « CCT » situé sur la tête du détecteur. (Voir Fig. 5)

1. MODE PC (fonctionnement nocturne uniquement)

2. En mode « PC », la lumière s'allume en luminosité maximale au crépuscule et reste allumée jusqu'à l'aube.
   Remarque : Vous pouvez régler la température de la couleur de la luminosité maximale (2700 K/4000 K/5000 K)
   à l'aide de l'interrupteur coulissant « CCT » situé sur la tête du détecteur. (Voir Fig. 5)

3. MODE 3 HEURES (3H) (fonctionnement nocturne seulement)

4. En mode « 3H », la lumière passe au niveau de luminosité élevée à une température de couleur présélectionnée (2700 K/4000 K/5000 K) au crépuscule et reste allumée pendant 3 heures, puis passe au niveau de faible luminosité à une température de couleur présélectionnée (2700 K/4000 K/5000 K). La lumière s'allume à un niveau de luminosité élevé (5000 K) lorsqu'un mouvement est détecté, et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, elle reste allumée pendant la durée prédéterminée du délai d'extinction que vous avez définie (30 s/1 min/3 min), puis revient automatiquement au niveau de faible luminosité prédéterminé.

5. La lumière s'éteint automatiquement à l'aube.

Remarque : Vous pouvez régler la couleur proximale CCT (2700 K/4000 K/5000 K) à l'aide de l'interrupteur coulissant « CCT » situé sur la tête du détecteur. (Voir Fig. 5)

1. Arrêt manuel (fonctionnement nocturne uniquement)

2. Pour arrêter temporairement les réglages en mode « OFF » ou « AUTO » ou « 3H » pour une luminosité élevée continue à la demande la nuit, tournez l'interrupteur mural sur « OFF », puis tournez-le sur « ON » à deux reprises en moins de 3 secondes, la lumière reste allumée toute la nuit. Pour revenir au mode « OFF » ou « AUTO » ou « 3H », tournez l'interrupteur mural « OFF » puis tournez-le à nouveau deux fois sur « ON » en moins de 3 secondes. (Voir Fig. 6)

3. La lumière s'éteint automatiquement à l'aube. Remarque : Pour s'assurer que les fonctions ci-dessus fonctionnent correctement, maintenez toujours l'interrupteur mural en position « ON » (y compris pendant la journée).

Options de personnalisation

Délai d'extinction

• Le délai d'extinction correspond à la durée pendant laquelle la lumière reste allumée après la détection d'un mouvement.
• Vous pouvez régler le délai d'extinction en appuyant sur le l'interrupteur coulissant de façon à ce qu'il indique la durée souhaitée (30 s/1 min/3 min).

Remarques :

1. La sensibilité du détecteur de mouvement augmente à mesure que la température ambiante se refroidit. Pour un rendement optimal, nettoyez délicatement la lentille avec un chiffon doux tous les 1 ou 2 mois afin de garantir une sensibilité maximale.
2. Pour de meilleures performances, installez le luminaire à au moins 2,45 m (8 pi) au-dessus du sol. À cette hauteur, le luminaire fournira une distance de détection allant jusqu'à 21,35 m (70 pi) à 25 degrés Celsius (77 degrés Fahrenheit). (Voir Fig. 7)
3. Le détecteur détecte les mouvements sur une portée de détection de 240 degrés. (Voir Fig. 8)
4. Le détecteur sera plus sensible aux mouvements qui traversent sa trajectoire de détection qu'aux mouvements qui sont directement dirigés vers lui. (Voir Fig. 9)
5. Pour réduire les nuisances possibles, n'installez pas le luminaire près d'une source de chaleur comme un climatiseur, une bouche d'aération ou un échappement de four, ou dans une direction faisant face à un objet réfléchissant ou à une autre source de lumière à proximité.

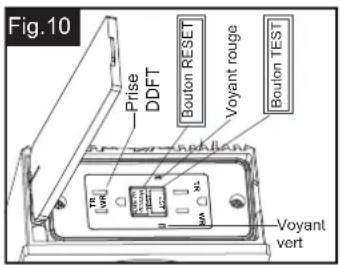

Veuillez suivre ces étapes pour tester le bon fonctionnement du DDFT. (Voir Fig. 10)

Étape 1 : Appuyez sur le bouton RESET de la prise DDFT, le bouton RESET restera enfoncé, le voyant s'allumera en vert et le système est sous tension.
Étape 2 : Appuyez sur le bouton TEST. Le voyant s'éteindra, puis le flux d'électricité pour la prise DDFT s'éteindra, le bouton RESET sortira de sa position « ON ».
Étape 3 : Appuyez sur le bouton RESET pour rétablir l'alimentation; la prise DDFT fonctionnera correctement.

Remarque : Alarme de fin de vie avec voyant rouge.

Fig.6

Schéma de fonctionnement de la commande Arrêt manuel

Tournez l'interrupteur mural sur OFF-ON-OFF-ON en 0,5 à 3 secondes

Tournez l'interrupteur mural sur OFF-ON-OFF-ON en 0,5 à 3 secondes

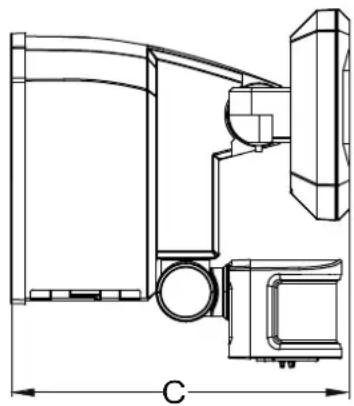

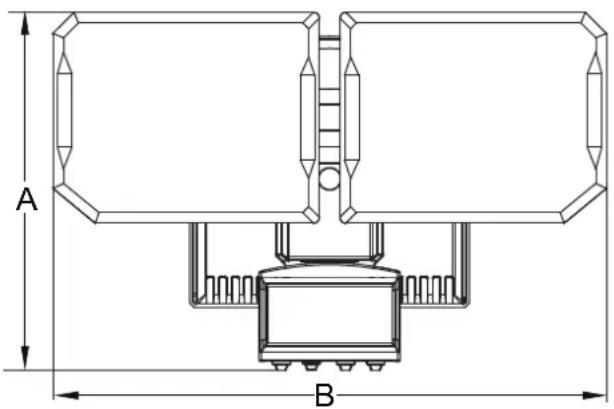

L'endroit où vous installez votre luminaire est important :

Veillez à ce que le luminaire soit monté droit sur le mur ou sur l'avancée de toiture, sinon, la distance de détection peut être limitée.

RÉSOLUTION DES PROBLÈMES

Problème	Cause possible Solution
Si la lumière ne fonctionne pas.	L'interrupteur est éteint.Le fusible a sauté ou le disjoncteur est en position OFF.L'extinction de la lumière naturelle (cellule photoélectrique) est activée.Le câblage du circuit est incorrect (s'il s'agit d'une nouvelle installation).Le détecteur de mouvement est orienté dans la mauvaise direction.La température de l'air ambiant est proche de celle de la chaleur corporelle d'une personne.	Allumez l'interrupteur.Remplacez le fusible ou activez le disjoncteur.Revérifiez après la tombée de la nuit.Vérifiez que le câblage est correct.Réorientez le détecteur de mouvement pour couvrir la zone souhaitée.Augmentez le réglage « SENS ».
La lumière s'allume pendant la journée.	Le détecteur de mouvement est peut-être installé dans un endroit relativement sombre.L'interrupteur « TIME » est sur la position « TEST ».	Le luminaire fonctionne normalement dans ces conditions.Réglez l'interrupteur « TIME » sur les positions 30 s, 1 min, 3 min.
La lumière s'allume sans raison apparente :	Le détecteur de mouvement détecte peut-être de petits animaux ou la circulation automobile.L'interrupteur « SENS » est réglé trop haut.La température extérieure est beaucoup plus chaude ou plus froide que la température corporelle (été ou hiver).Le luminaire est câblé via un gradateur ou une minuterie.	Diminuez le réglage « SENS » ou repositionnez le détecteur de mouvement.Diminuez le réglage « SENS ».Diminuez le réglage « SENS ».N'utilisez pas de gradateur ou de minuterie pour contrôler le luminaire. Remplacez le gradateur ou la minuterie par un interrupteur mural marche/arrêt standard.
Les lumières s'éteignent trop tard dans les paramètres du PC.	Le luminaire est peut-être installé dans une zone relativement sombre.	Repositionnez le luminaire.
La lumière reste allumée en permanence.	☐ Le détecteur de mouvement peut capter une source de chaleur, telle qu'une bouche d'aération, un évent de sécheuse ou une surface peinte de couleurs vives et réfléchissant la chaleur.☐ Le détecteur de mouvement est en mode manuel.☐ Le luminaire est câblé via un gradateur ou une minuterie.☐ Le luminaire est branché sur le même circuit qu'un moteur, un transformateur ou une ampoule fluorescente.	☐ Diminuez le réglage « SENS » ou repositionnez le détecteur de mouvement.☐ Mettez le détecteur de mouvement en mode automatique. Consultez « Utilisation du mode manuel » à la page 5.☐ N'utilisez pas de gradateur ou de minuterie pour contrôler le luminaire. Remplacez le gradateur ou la minuterie par un interrupteur mural marche/arrêt standard.☐ Installez le luminaire sur un circuit sans moteur, ni transformateur, ni ampoule fluorescente.
Les lumières s'allument et s'éteignent.	☐ La chaleur ou la lumière des têtes de lampe peut allumer et éteindre le détecteur de mouvement.☐ La chaleur réfléchie par d'autres objets peut allumer et éteindre le détecteur de mouvement.☐ Le détecteur de mouvement est en mode « TEST » et chauffe.	☐ Repositionnez les têtes de lampe loin du détecteur de mouvement.☐ Diminuez le réglage « SENS » ou repositionnez le détecteur de mouvement.☐ En mode « TEST », la lumière ne reste allumée que 5 secondes. Réglez le commutateur « TIME » sur 30 s, 1 min, 3 min.
Les lumières clignotent une fois, puis restent éteintes en mode manuel.	☐ Le détecteur de mouvement détecte la lumière des têtes de lampe.	☐ Repositionnez les têtes de lampe pour maintenir la zone sous le détecteur de mouvement relativement sombre.
Le boîtier DDFT ne fonctionnera pas.	☐ Il peut y avoir une mauvaise connexion entre le luminaire et les fils d'alimentation à l'intérieur de la boîte de sortie.☐ La vis du DDFT est desserrée.☐ Le bouton RESET n'a pas été enfoncé.	☐ Vérifiez les connexions des câbles d'alimentation.☐ Assurez-vous que la vis est bien serrée.☐ Appuyez sur le bouton RESET.

Garantie limitée de 5 ans

Vaxcel garantit tous ses produits contre les défauts de fabrication et de finition pendant un an à compter de la date d'expédition.

En outre :

• Tout produit doté d'un détecteur de mouvement intégré ou d'une cellule photoélectrique crépusculaire bénéficie d'une garantie de 5 ans pour la fonctionnalité du produit.
• Tout produit avec des modules DEL intégrés est couvert par une garantie de 5 ans sur la fonctionnalité des DEL.

Exclusions : Cette garantie ne couvre pas les défaillances des produits dues à des actes naturels extrêmes, à des conditions environnementales non adaptées à l'utilisation prévue des produits, à un fonctionnement à des températures en dehors de la plage spécifiée dans le manuel d'instructions, à une utilisation avec une alimentation électrique inappropriée, à des surtensions ou à des baisses de tension. Dans les régions côtières, une certaine corrosion est considérée comme normale pour l'environnement.

Vaxcel se réserve le droit de réparer, de remplacer ou d'accorder un crédit pour tout produit correctement installé, à condition qu'il soit renvoyé conformément aux instructions de l'autorisation de retour d'article. Cette garantie est limitée au coût du produit uniquement et ne s'étend pas aux coûts de transport, d'installation ou de remplacement.

Comment obtenir le service de garantie?

[e-mail]

1-800-482-9235
