MANUAL DE USUARIO T0788 Vaxcel

INSTRUCCIONES DE ENSAMBLAJE E INSTALACIÓN

T0788

ADVERTENCIA:

PARA EVITAR EL RIESGO DE CHOQUE ELÉCTRICO, ASEGÚRESE DE APAGAR LA ENERGÍA ANTES DE INSTALAR O HACER EL MANTENIMIENTO DE ESTE ARTEFACTO.

NOTAS: 1. Antes de instalar, consulte los códigos de electricidad locales para ver los requisitos de cableado y conexión a tierra.

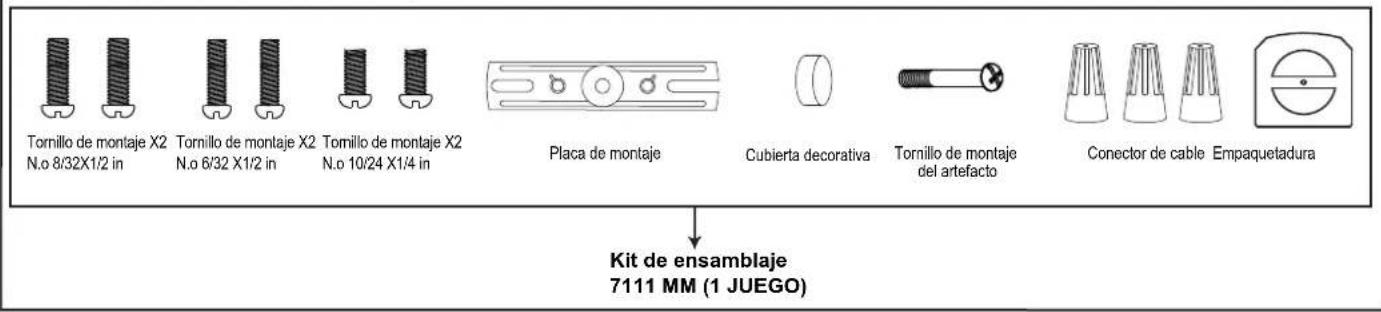

Paquete de ferretería (incluido):

Tomillo de montaje X2 N.o 8/32X1/2 in

Tornillo de montaje X2 N.o 6/32 X1/2 in

Tomillo de montaje X2 N.o 10/24 X1/4 in

Placa de montaje

Cubierta decorativa

Tomillo de montaje del artefacto

Conector de cable Empaquetadura

Herramientas necesarias:

Destornillador Phillips

Destornillador Phillips para instalar los tornillos de montaje en la placa de montaje, la ménsula de montaje y el artefacto en la ménsula de montaje.

Información importante:

1. Este artefacto requiere una fuente de energía de CA de 120 V y 60 Hz.
2. Para fines de seguridad en general y para evitar cualquier posible daño al sensor, asegúrese de que la energía esté apagada (posición "off") antes de realizar cualquier ajuste.
3. Si no está familiarizado con los códigos de electricidad estatales y locales, se recomienda que consulte a un electricista calificado.
4. No conecte este artefacto de iluminación a un atenuador o temporizador.

Vataje máximo: 28 W

Rango de temperatura de funcionamiento: -13 °F \~ 113 °F

Corriente nominal del GFCI: 15 A La corriente nominal del GFCI es de 15 A, adecuada para el cableado de circuitos derivados de 20 A.

Características:

1. Artefacto LED de ahorro de energía.
2. Sensor de movimiento: enciende la luz automáticamente cuando se detecta movimiento y la apaga o la deja en brillo de nivel bajo cuando el movimiento se detiene.
3. La fotocélula mantiene apagada la luz durante las horas diurnas.
4. Cuando está en el modo de desactivación manual, use el interruptor de pared para mantener la luz encendida con el brillo máximo durante la noche.

Nota: El artefacto se puede instalar en la pared.

El artefacto de iluminación y el sensor deben montarse como se muestra arriba cuando se instalen.

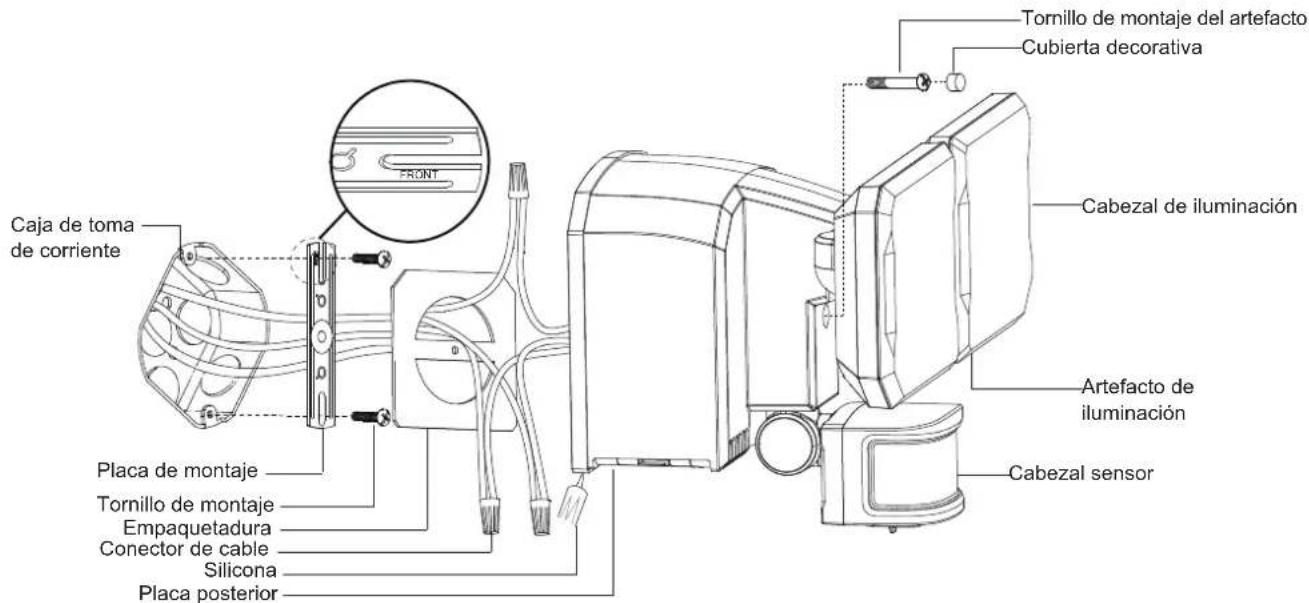

Caja de toma de corriente Placa de montaje Tornillo de montaje Empaquetadura Conector de cable Silicona Placa posterior Tornillo de montaje del artefacto Cubierta decorativa Cabezal de iluminación Artefacto de iluminación Cabezal sensor

Pasos de la instalación

Apague la corriente en la caja de fusibles o caja de circuitos.

1. Instale la placa de montaje a la caja de toma de corriente, con la palabra "FRONT" (frente) hacia afuera, usando dos tornillos de montaje que se ajusten mejor a la caja de toma de corriente. (Elija un par de tornillos de montaje adecuados iguales entre los 3 pares que se proporcionan).
2. Pase los cables del artefacto a través de la empaquetadura, luego adjunte la empaquetadura a la placa posterior del artefacto.
3. Conecte el cable de descarga a tierra de la casa y el cable de descarga a tierra del artefacto (verde) usando un conector de cable. Conecte el cable negro del artefacto al cable negro de la casa y el cable blanco del artefacto al cable blanco de la casa usando los conectores de cable proporcionados. Vuelva a poner con cuidado los cables nuevamente en la caja de toma de corriente.
4. Adjunte la placa posterior del artefacto de iluminación a la placa de montaje, asegúrela con el tornillo de montaje del artefacto. Presione la cubierta decorativa firmemente en el orificio del tornillo de montaje del artefacto en el artefacto de iluminación.
5. Con compuesto de silicona para calafatear (no incluido), calafatee completamente alrededor donde la placa posterior del artefacto se une a la superficie de la pared.

PRECAUCIÓN: Asegúrese de calafatear completamente donde la placa posterior se une a la superficie de la pared para evitar que se filtre agua hacia el artefacto de iluminación y la caja de toma de corriente.

Apague la corriente en la caja de fusibles o caja de circuitos.

Ajuste del cabezal sensor:

1. a: Apunte el cabezal sensor hacia la zona de detección deseada, manteniendo un ángulo hacia abajo de 5° a 40° para permitir que la humedad drene.
   Nota: Asegúrese de que el cabezal sensor quede posicionado con la perilla de control orientada al suelo.

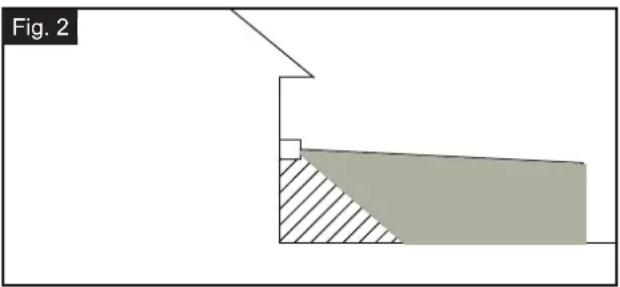

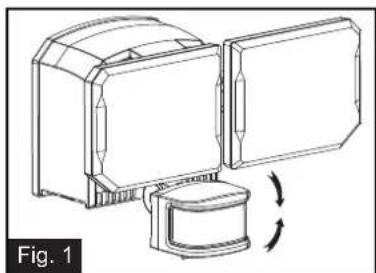

   b: Puede girar el cabezal sensor hacia arriba y hacia abajo para cambiar la zona de cobertura. (Vea la Fig. 1)

1. Nota: Si el rango se ajusta demasiado alto puede aumentar las instancias de falsa activación. (Vea la Fig. 2 y la Fig. 3).

Ajuste más alto del sensor para cobertura extensa Ajuste más bajo

Sensibilidad del sensor de movimiento

• Puede ajustar la sensibilidad del sensor de movimiento usando el selector "SENS" ubicado a la derecha del cabezal sensor. (Vea la Fig. 4)
• Ajuste la sensibilidad del sensor de movimiento en ALTO (H), MEDIO (M) o BAJO (L) para lograr el rendimiento deseado.
• Aproxime el rango para cada ajuste: 70 pies (H), 45 pies (M), 20 pies (L).

Ajuste del cabezal de iluminación:

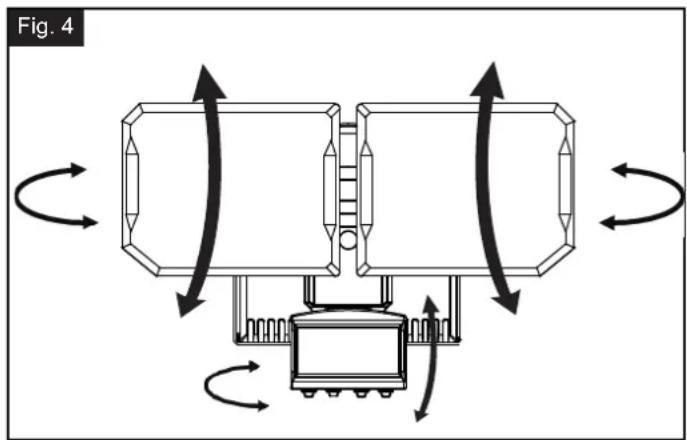

1. Ajuste el cabezal de iluminación hacia arriba o hacia abajo, a la izquierda o a la derecha para encontrar la zona deseada. Mantenga los cabezales de iluminación a una distancia de al menos 1 pulgada (25 mm) del sensor. (Vea la Fig. 4)

2. Mantenga los cabezales de iluminación (B) orientados hacia abajo en un ángulo de 30° para evitar daños provocados por el agua y el choque eléctrico.

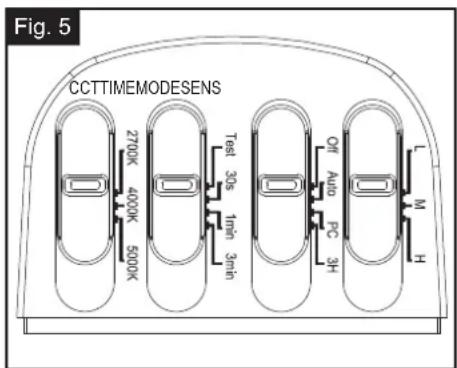

Deslice el interruptor en la parte inferior del sensor del artefacto para elegir un modo. (Vea la Fig. 5)

Nota: Cuando se aplique la corriente por primera vez, la luz permanecerá encendida y la puesta a punto durará 15 segundos.

1. MODO DE PRUEBA (funcionamiento diurno y nocturno).

2. Deslice el interruptor de tiempo ("TIME") que se encuentra en el cabezal sensor a la posición de prueba ("Test").

3. La luz se enciende al brillo de nivel alto (5000K) cuando se detecta movimiento, y permanece encendida mientras continúe el movimiento. Luego vuelve al brillo de nivel bajo (2700K) aproximadamente 5 segundos después de que ya no se detecta movimiento.

1. MODO APAGADO (solo funcionamiento nocturno)

2. En el modo de apagado ("OFF"), gire el interruptor de tiempo ("TIME") al tiempo deseado (30s/1min/3min). Al anochecer, la luz permanece apagada, la luz se enciende al brillo de nivel alto (5000K) cuando se detecta movimiento, y permanece encendida mientras continúe el movimiento. Cuando ya no se detecta movimiento, permanece encendida durante el tiempo de retraso de apagado predeterminado que haya fijado (30s/1min/3min) y luego se apaga automáticamente.

3. La luz se apaga automáticamente al amanecer.

4. MODO AUTOMÁTICO (solo funcionamiento nocturno)

5. En el modo automático ("AUTO"), deslice el interruptor de tiempo ("TIME") a la configuración de tiempo deseada (30s/1min/3min). Al anochecer, la luz se enciende al brillo de nivel bajo. Cuando se detecta movimiento, la luz se enciende al brillo de nivel alto (5000K) y permanece encendida mientras continúe el movimiento. Cuando ya no se detecta movimiento, la luz permanece encendida al brillo de nivel alto (5000K) durante el tiempo predeterminado que haya fijado (30s/1min/3min) y luego vuelve a cambiar automáticamente al brillo de nivel bajo.

6. La luz se apaga automáticamente al amanecer.

Nota: Puede ajustar la temperatura de color del brillo de nivel bajo (2700K/4000K/5000K) usando el interruptor deslizante “CCT” del cabezal sensor. (Vea la Fig. 5)

- En el modo "PC", la luz se enciende al brillo máximo al anochecer y permanece encendida hasta el amanecer. Nota: Puede ajustar la temperatura de color del brillo máximo (2700K/4000K/5000K) usando el interruptor deslizante "CCT" del cabezal sensor. (Vea la Fig. 5)

1. MODO de 3 HORAS (3H) (solo funcionamiento nocturno)

2. En el modo "3H", la luz pasa al brillo de nivel alto con la temperatura de color seleccionada previamente (2700K/4000K/5000K) al anochecer y permanece encendida durante 3 horas, luego pasa al brillo de nivel bajo con la temperatura de color seleccionada previamente (2700K/4000K/5000K). Se enciende al brillo de nivel alto (5000K) cuando se detecta movimiento, y permanece encendida mientras continúe el movimiento. Cuando ya no se detecta movimiento, permanece encendida durante el tiempo de retraso de apagado predeterminado que haya fijado (30s/1min/3min) y luego vuelve al brillo de nivel bajo predeterminado automáticamente.

3. La luz se apaga automáticamente al amanecer.

Nota: Puede ajustar el color CCT (2700K/4000K/5000K) usando el interruptor deslizante “CCT” del cabezal sensor. (Vea la Fig. 5)

1. Desactivación manual (solo funcionamiento nocturno)

2. Para desactivar temporalmente los ajustes en los modos de apagado, automático o de 3 horas para brillo de nivel alto continuo a demanda durante la noche, apague ("OFF") y encienda ("ON") el interruptor de pared dos veces en un lapso de 3 segundos, la luz permanecerá encendida durante toda la noche. Para volver al modo de apagado, automático o de 3 horas, vuelva a apagar ("OFF") y encender ("ON") dos veces el interruptor de pared en un lapso de 3 segundos. (Vea la Fig. 6)

3. La luz se apaga automáticamente al amanecer.

Nota: Para asegurarse de que las funciones anteriores funcionen correctamente, siempre mantenga el interruptor de pared en la posición de encendido ("ON")·(incluso durante las horas diurnas).

Opciones de personalización:

Retraso de apagado

• El retraso de apagado es el lapso de tiempo que la luz permanecerá con el brillo completo después de que se detecte movimiento.
• Puede fijar el retraso de apagado moviendo el interruptor deslizante "Time" para que apunte al ajuste de tiempo deseado (30s/1min/3min).

Notas:

1. La sensibilidad del sensor de movimiento aumentará a medida que la temperatura ambiente se vuelva más fría. Para un mejor rendimiento, limpie con cuidado el lente con un paño suave cada 1 o 2 meses para asegurar una sensibilidad máxima.
2. Para un mejor rendimiento, instale el artefacto por lo menos a 8 pies por encima del suelo. A esa altura, el artefacto proporcionará una distancia de detección de hasta 70 pies a una temperatura de 77 °F. (Vea la Fig. 7)
3. El sensor detecta movimiento en un rango de detección de 240°. (Vea la Fig. 8).
4. El sensor será más sensible al movimiento dentro de su rango de detección que al movimiento dirigido directamente hacia él. (Vea la Fig. 9)
5. Para reducir posibles molestias, no instale el artefacto cerca de una fuente de calor como por ejemplo un aire acondicionado, ventilación o escape de estufas, o en una dirección que quede frente a un objeto reflector u otra fuente de luz cercana.

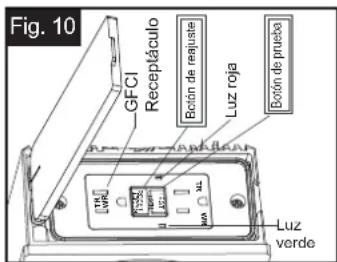

Siga estos pasos para probar que el GFCI funcione correctamente. (Vea la Fig. 10)

Paso 1: Presione el botón RESET en el receptáculo GFCI, el botón RESET permanecerá presionado, la luz de indicación se iluminará en verde y la energía estará encendida.
Paso 2: Presione el botón TEST. La luz de indicación se apagará, el flujo de electricidad para el receptáculo GFCI se desconectará, el botón RESET saldrá de su posición "ON".

Paso 3: Presione el botón RESET para restablecer la energía, el receptáculo GFCI funcionará correctamente.

Nota: Luz roja de alarma de fin de vida útil.

Fig. 6

Diagrama de funcionamiento de desactivación manual

Apague-Encienda-Apague-Encienda el interruptor de pared en 0.5 \~ 3 segundos

Apague-Encienda-Apague-Encienda el interruptor de pared en 0.5 \~ 3 segundos

El lugar donde instale el artefacto es importante:

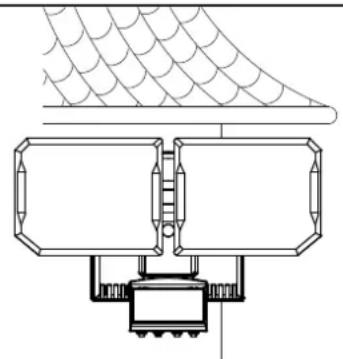

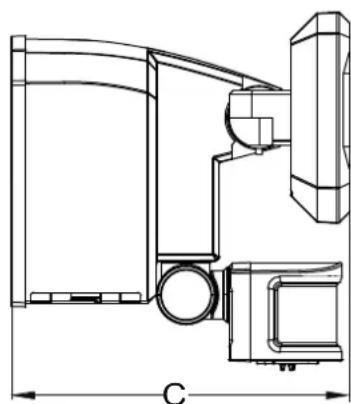

Asegúrese de que la luz se instale directamente sobre la pared o alero, de lo contrario la distancia de detección podría quedar limitada.

Movimiento Menos sensible

Sensor

Movimiento Más sensible

Fig. 10 GFCI Receptáculo Rotón de reajuste Luz roja Rotón de prueba Luz verde

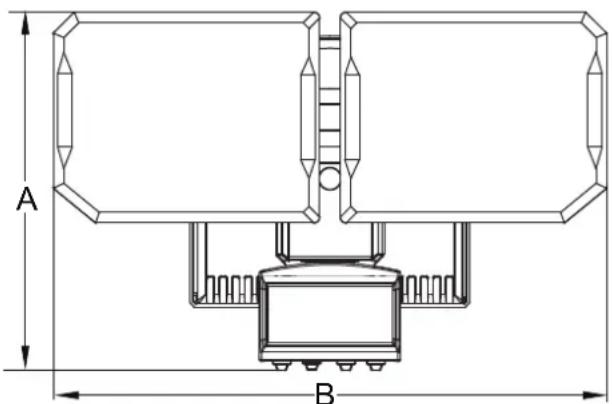

Lista de piezas de repuesto:

Tornillo de montaje X2 N.o 8/32 X1/2 in Tornillo de montaje X2 N.o 6/32 X1/2 in Tornillo de montaje X2 N.o 10/24 X1/4 in Placa de montaje Cubierta decorativa Tornillo de montaje del artefacto Conector de cable Empaquetadura Kit de ensamblaje 7111 MM (1 JUEGO)

RESOLUCIÓN DE PROBLEMAS

Problema	Posible causa Solución
La luz no funciona.	El interruptor de la luz está apagado.El fusible está fundido o la llave disyuntora está apagada.La desconexión por luz diurna (fotocélula) está activada.El cableado del circuito es incorrecto (si se trata de una instalación nueva).El sensor de movimiento está apuntando a la dirección incorrecta.La temperatura del aire exterior es cercana a la del calor corporal de una persona.	Encienda el interruptor de la luz.Reemplace el fusible o encienda la llave disyuntora.Verifique otra vez cuando anochezca.Verifique que el cableado sea el correcto.Ajuste la dirección del sensor de movimiento para cubrir la zona deseada.Aumente el ajuste del selector "SENS".
La luz se enciende durante el día.	El sensor de movimiento puede estar instalado en una ubicación relativamente oscura.El interruptor de tiempo ("TIME") se encuentra en la posición de prueba ("TEST").	El artefacto de iluminación está funcionando con normalidad en estas circunstancias.Configure el interruptor de tiempo ("TIME") en 30s, 1min o 3min.
La luz se enciende sin ningún motivo aparente.	El sensor de movimiento puede estar detectando animales pequeños o tránsito de automóviles.El selector "SENS" está ajustado a un valor demasiado alto.La temperatura exterior es mucho más cálida o más fría que el calor corporal de una persona (verano o invierno).El artefacto de iluminación está conectado a través de un atenuador o un temporizador.	Disminuya el ajuste del selector "SENS" o reubique el sensor de movimiento.Aumente el ajuste del selector "SENS".Aumente el ajuste del selector "SENS".No use un atenuador o temporizador para controlar el artefacto de iluminación. Reemplace el atenuador o temporizador con un interruptor de pared de encendido/apagado estándar.
Las luces se apagan demasiado tarde con el ajuste "PC".	El artefacto de iluminación puede estar instalado en una ubicación relativamente oscura.	Reubique el artefacto de iluminación.
La luz permanece encendida continuamente.	El sensor de movimiento puede estar captando una fuente de calor, como una ventilación de aire, el conducto de ventilación de una secadora o una superficie que refleja el calor pintada de un color brillante.El sensor de movimiento está en el modo manual.El artefacto de iluminación está conectado a través de un atenuador o un temporizador.El artefacto de iluminación está en el mismo circuito que un motor, un transformador o una bombilla fluorescente.	Disminuya el ajuste del selector "SENS" o reubique el sensor de movimiento.Cambie el sensor de movimiento al modo automático. Vea el uso del modo manual en la página 5.No use un atenuador o temporizador para controlar el artefacto de iluminación. Reemplace el atenuador o temporizador con un interruptor de pared de encendido/apagado estándar.Instale el artefacto de iluminación en un circuito sin motores, transformadores o bombillas fluorescentes.
La luz destella.	El calor o la luz de los cabezales de las lámparas pueden estar encendiendo y apagando el sensor de movimiento.Otros objetos están reflejando calor y esto podría estar encendiendo y apagando el sensor de movimiento.El sensor de movimiento está en el modo de prueba ("TEST") y puesta a punto.	Reubique los cabezales de las lámparas alejados del sensor de movimiento.Disminuya el ajuste del selector "SENS" o reubique el sensor de movimiento.Mientras está en el modo de prueba ("TEST"), la luz solo permanece encendida durante 5 segundos. Configure el interruptor de tiempo ("TIME") en 30s, 1min o 3min.
La luz destella una vez y luego permanece apagada en modo manual.	El sensor de movimiento detecta luz de los cabezales de las lámparas.	Reubique los cabezales de las lámparas para mantener la zona por debajo del sensor de movimiento relativamente oscura.
La caja con GFCI no funciona.	Puede haber una mala conexión entre el artefacto de iluminación y los cables de alimentación adentro de la caja de toma de corriente.El tornillo del GFCI está flojo.No se presionó el botón RESET.	Compruebe las conexiones de los cables de alimentación.Asegúrese de ajustar el tornillo.Presione el botón RESET.

A B

Garantía limitada de 5 años

Vaxcel ofrece una garantía de un año en todos sus productos contra defectos de fabricación y acabado a partir de la fecha de envío.

Además:

• Cualquier producto con un sensor de movimiento integrado o una fotocélula crepuscular está respaldado por una garantía de 5 años para la funcionalidad del producto.
• Cualquier producto con módulos LED integrados está cubierto por una garantía de 5 años sobre la funcionalidad de los LED.

Exclusions: Esta garantía no incluye el fallo de los productos debido a sucesos extremos de la naturaleza; condiciones ambientales no adecuadas para el uso previsto de los productos; funcionamiento a temperaturas fuera del rango especificado en el manual de instrucciones; uso con suministro de corriente inadecuado, sobretensiones o caídas de energía. En las zonas costeras, una cierta corrosión se considera normal para el medio ambiente.

Vaxcel se reserva el derecho de reparar, reemplazar o emitir un crédito por cualquier producto instalado correctamente, siempre que se devuelva según las instrucciones de RMA. Esta garantía se limita únicamente al costo del producto y no cubre los gastos de transporte, instalación o reemplazo.

¿Cómo se puede obtener el servicio de garantía?

[e-mail]

1-800-482-9235
