MANUAL DE USUARIO T0694 Vaxcel

INSTRUCCIONES DE ENSAMBLAJE E INSTALACIÓN

T0694 / T0695

ADVERTENCIA: PARA EVITAR EL RIESGO DE CHOQUE ELÉCTRICO, ASEGÚRESE DE APAGAR LA ENERGÍA ANTES DE INSTALAR O HACER EL MANTENIMIENTO DE ESTE ARTEFACTO.

NOTAS: 1. Antes de instalar, consulte los códigos de electricidad locales para ver los requisitos de cableado y conexión a tierra.

1. LEA Y GUARDE ESTAS INSTRUCCIONES.

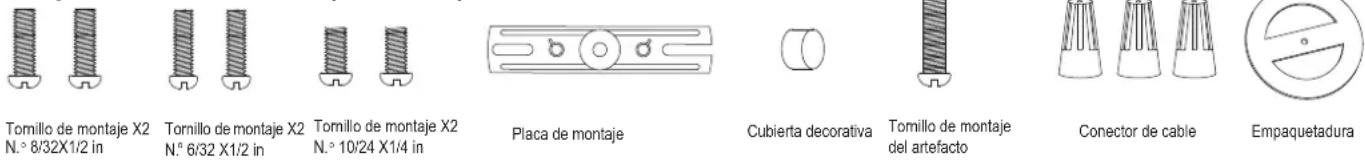

Paquete de ferretería (incluido):

Tomillo de montaje X2 N.° 8/32 X1/2 in Tornillo de montaje X2 N.° 6/32 X1/2 in Tomillo de montaje X2 N.° 10/24 X1/4 in Placa de montaje Cubierta decorativa Tomillo de montaje del artefacto Conector de cable Empaquetadura

Herramientas necesarias:

(1) Destornillador Phillips

1. Destornillador Phillips para instalar los tornillos de montaje en la placa de montaje, la ménsula de montaje y el artefacto en la mensula de montaje.

Información importante:

1. Si no está familiarizado con los códigos de electricidad estatales y locales, se recomienda que consulte a un electricista calificado.
2. Este artefacto requiere una fuente de energía de CA de 120 V y 60 Hz.
3. Para fines de seguridad en general y para evitar cualquier posible daño al sensor, asegúrese de que la energía esté apagada (posición "off") antes de realizar cualquier ajuste.
   Vataje máximo: 2-150 W (no se incluye la bombilla)
   Rango de temperatura de funcionamiento:
   -13 °F \~ 113 °F (-25 °C \~ 45 °C)

Características:

1. Sensor de movimiento: enciende la luz automáticamente cuando se detecta movimiento y la apaga o la deja en brillo de nivel bajo cuando el movimiento se detiene.
2. La fotocélula mantiene apagada la luz durante las horas diurnas.

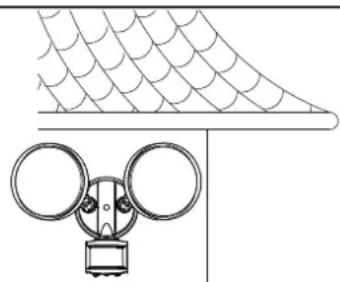

Nota: El artefacto se puede instalar en la pared o en el alero.

Lea la sección de notas en la página 4 para obtener información adicional sobre la ubicación de montaje del artefacto. El artefacto de luz y el sensor deben montarse como se muestra arriba cuando se instalen (dependiendo del tipo de instalación). Antes de instalar el artefacto de iluminación debajo de un alero, el cabezal sensor debe girarse como se muestra en los siguientes dos pasos para obtener un funcionamiento adecuado y para evitar el riesgo de choque eléctrico.

Solo para el montaje en un alero:

Gire el cabezal sensor hacia la placa trasera.

Placa posterior Controles

Gire el cabezal sensor 180° hacia la derecha para que los controles queden orientados hacia abajo.

Caja de toma de corriente Placa de montaje Tornillo de montaje Empaquetadura Conector de cable Cabezal de iluminación Tornillo de montaje del artefacto Cubierta decorativa Carcasa decorativa Placa posterior Sensor Bombilla PAR 38 150 W máx. (no se incluye)

Pasos de la instalación

Apague la corriente en la caja de fusibles o de circuitos

1. Instale la placa de montaje a la caja de toma de corriente, con la palabra "FRONT" (frente) hacia afuera, usando dos tornillos de montaje que se ajusten mejor a la caja de toma de corriente. La placa trasera debe quedar apoyada al ras sobre la superficie de la pared una vez que quede asegurada. (Elija un par de tornillos de montaje adecuados iguales entre los 3 pares que se proporcionan).
2. Pase los cables del artefacto a través de la empaquetadura, luego adjunte la empaquetadura a la placa trasera.
3. Tire hacia afuera los cables de alimentación de la caja de toma de corriente. Haga las conexiones de los cables usando los conectores de cable de la siguiente manera:

---Conecte el cable negro del artefacto al cable "vivo" de la fuente de energía. (negro)

---Conecte el cable blanco del artefacto al cable neutro de la fuente de energía. (blanco)

---Conecte el cable de descarga a tierra del artefacto al cable de descarga a tierra de la fuente de energía. (aislamiento verde/amarillo)

Vuelva a poner con cuidado los cables nuevamente en la caja de toma de corriente.

1. Adjunte la placa trasera del artefacto de luz a la placa de montaje, asegúrela con el tornillo de montaje del artefacto.
2. Presione la cubierta decorativa firmemente en el orificio del tornillo de montaje del artefacto en el foco.
3. Alinee las tres ranuras de la carcasa decorativa con los pasadores del cabezal de iluminación. Presione la carcasa hacia adentro y luego gire a la derecha para bloquearla. Repita lo mismo para la otra carcasa.
4. Instale las bombillas (no se incluyen). Consulte la etiqueta de reposición de lámparas en la zona del portalámparas o empaque para ver el vataje máximo permitido.
5. Con compuesto de calafateo de silicona, calafatee completamente alrededor donde la placa trasera se une a la superficie de la pared.

PRECAUCIÓN: Asegúrese de calafatear completamente donde la placa trasera se une a la superficie de la pared para evitar que se filtre agua hacia la caja de toma de corriente.

Encienda la corriente en la caja de fusibles o de circuitos

Ajuste del cabezal sensor:

1. Apunte el cabezal sensor hacia la zona de detección deseada, manteniendo un ángulo hacia abajo de 5° a 40° para permitir que la humedad drene.

Nota: Asegúrese de que el cabezal sensor quede posicionado con los controles orientados al suelo.

1. Puede mover el cabezal sensor hacia arriba y hacia abajo para cambiar la zona de cobertura. (Vea la Fig. 1)

Nota: Si el rango se ajusta demasiado alto puede aumentar las instancias de falsa activación.

(Vea la Fig. 2 y la Fig. 3 en la página 3)

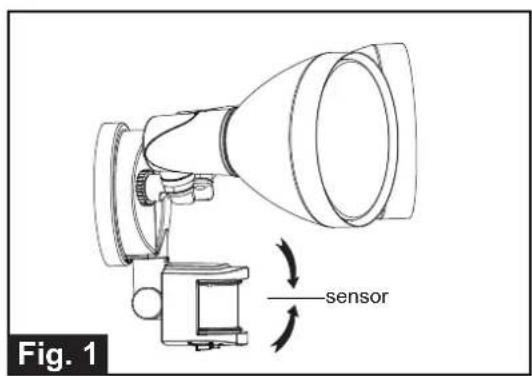

sensor Fig. 1

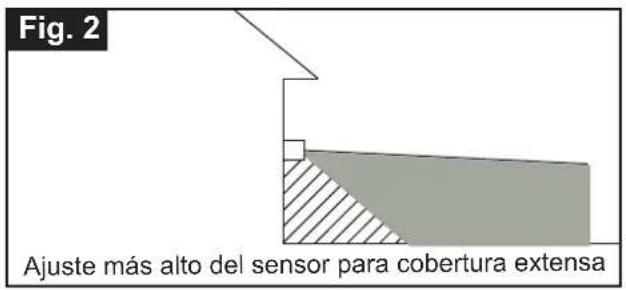

Fig. 2 Ajuste más alto del sensor para cobertura extensa

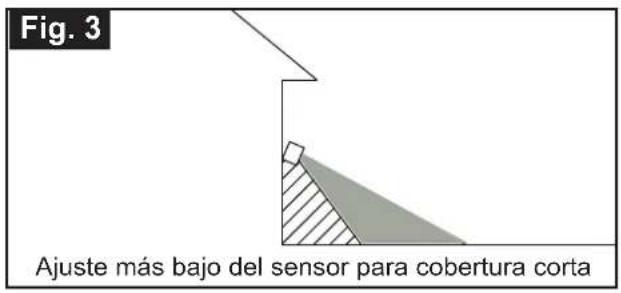

Fig. 3 Ajuste más bajo del sensor para cobertura corta

Sensibilidad del sensor de movimiento

• Puede ajustar la sensibilidad del sensor de movimiento usando el selector de "SENSIBILIDAD" ubicado a la derecha en la superficie inferior del sensor. (Vea la Fig. 4)
• Ajuste la sensibilidad del sensor de movimiento para lograr el rendimiento deseado.
• Aproxime el rango para cada ajuste de 10 a 70 ft (3 a 21 m).

Ajuste del cabezal de iluminación:

1. Tome con cuidado los cabezales de iluminación e inclínelos a la izquierda o a la derecha para ajustar el área de cobertura de la luz. Mantenga los cabezales de iluminación a una distancia de al menos 1 in (25 mm) del sensor. (Vea la Fig. 5). Ajuste los cabezales de iluminación mientras están a temperatura ambiente.
2. Mantenga los cabezales de iluminación 30° por debajo de la horizontal para evitar daños provocados por el agua y choques eléctricos.

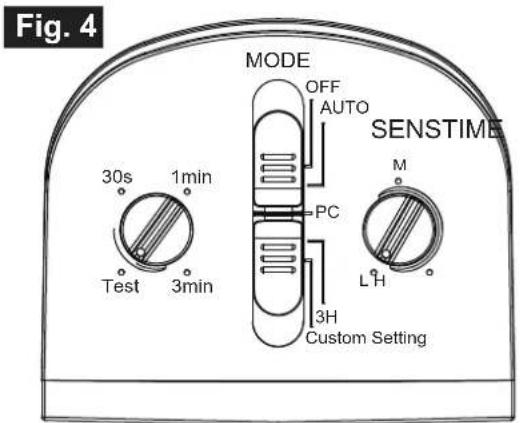

Fig. 4 MODE OFF AUTO SENSTIME 30s 1min Test 3min PC M L'H 3H Custom Setting

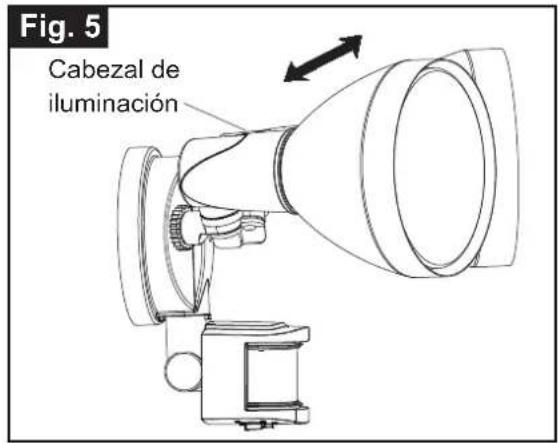

Fig. 5 Cabezal de iluminación

Funciones y operaciones

Deslice el interruptor en la parte inferior del sensor del artefacto para elegir un modo. (Vea la Fig. 4)

Nota: Cuando se aplique la corriente por primera vez, la luz permanecerá encendida y la puesta a punto durará 30 segundos.

1. MODO DE PRUEBA (funcionamiento diurno y nocturno)

2. Gire la flecha perilla de tiempo de retraso ("TIME") que se encuentra en el lado izquierdo del cabezal sensor a la posición de prueba ("test").

3. La luz se enciende al brillo de nivel alto cuando se detecta movimiento y permanece encendida mientras continúe el movimiento. Luego vuelve al brillo de nivel bajo al \~30 % aproximadamente 5 segundos después de que ya no se detecta movimiento.

4. MODO APAGADO (solo funcionamiento nocturno)

5. En el modo de apagado ("OFF"), gire la perilla de tiempo de retraso ("TIME") al tiempo deseado (30s/1min/3min). Al anochecer, la luz permanece apagada, la luz se enciende al brillo de nivel alto cuando se detecta movimiento y permanece encendida mientras continúe el movimiento. Cuando ya no se detecta movimiento, permanece encendida durante el tiempo de retraso de apagado predeterminado que haya fijado (30s/1min/3min) y luego se apaga automáticamente.

6. La luz se apaga automáticamente al amanecer.

7. MODO AUTOMÁTICO (solo funcionamiento nocturno)

8. Para el modo automático ("AUTO"), gire la perilla de tiempo de retraso ("TIME") al tiempo deseado (30s/1min/3min). Al anochecer, la luz se enciende al brillo de nivel bajo \~ 30%. Cuando se detecta movimiento, la luz se enciende al brillo de nivel alto y permanece encendida mientras continúe el movimiento. Cuando ya no se detecta movimiento, la luz permanece encendida al brillo de nivel alto durante el tiempo predeterminado que haya fijado (30s/1min/3min) y luego vuelve a cambiar automáticamente al brillo de nivel bajo \~ 30%.

9. La luz se apaga automáticamente al amanecer.

Funciones y operaciones (continuación)

- En el modo "PC", la luz se encenderá al brillo máximo al anochecer y permanecerá encendida hasta el amanecer.

1. MODO de 3 HORAS (3H) (solo funcionamiento nocturno)

2. En el modo de "3H", la luz pasa al brillo de nivel alto al anochecer y permanece encendida durante 3 horas, luego pasa al brillo de nivel bajo \~ 30%. Se enciende al brillo de nivel alto cuando se detecta movimiento, y permanece encendida mientras continúe el movimiento. Cuando ya no se detecta movimiento, permanece encendida durante el tiempo de retraso de apagado predeterminado que haya fijado (30s/1min/3min) y luego vuelve al brillo de nivel bajo \~ 30% automáticamente.

3. La luz se apaga automáticamente al amanecer.

4. MODO DE AJUSTE PERSONALIZADO (solo funcionamiento nocturno)

5. En el modo de ajuste personalizado ("CUSTOM SETTING"), la luz se enciende al anochecer y se apaga automáticamente al amanecer.

6. En lugar de "3H", el funcionamiento del sensor de movimiento se puede ajustar para que comience a una hora específica. Apague ("OFF") y encienda ("ON") dos veces el interruptor de pared en un lapso de 3 segundos. Cada noche la luz pasará al funcionamiento del sensor de movimiento a la hora especificada. La luz se apaga automáticamente al amanecer.

Por ejemplo, el propietario de una vivienda desea que la luz permanezca encendida en el brillo de nivel alto desde el anochecer hasta las 8 p. m. y quiere que luego la luz pase al modo de sensor de movimiento automático "AUTO". Para lograr esto, el propietario de la vivienda apagará ("OFF") y encenderá ("ON") dos veces el interruptor de pared en un lapso de 3 segundos. Esto fija la hora en la que la luz pasa al modo "AUTO" cada día, la luz funcionará de la misma forma.

Para volver al ajuste predeterminado, apague ("OFF") el interruptor de pared y enciéndalo ("ON") después de 8 segundos.

1. Desactivación manual (solo funcionamiento nocturno)

2. Para desactivar temporalmente los ajustes en los modos de apagado, automático o de 3 horas para brillo de nivel alto continuo a demanda durante la noche, apague ("OFF") y encienda ("ON") el interruptor de pared dos veces en un lapso de 3 segundos, la luz permanecerá encendida durante toda la noche. Para volver al modo de apagado, automático o de 3 horas, vuelva a apagar ("OFF") y encender ("ON") dos veces el interruptor de pared en un lapso de 3 segundos. (Vea la Fig. 6)

3. La luz se apaga automáticamente al amanecer.

Nota: Para asegurarse de que las funciones anteriores funcionen correctamente, siempre mantenga el interruptor de pared en la posición de encendido ("ON") (incluso durante las horas diurnas).

Opciones de personalización:

Retraso de apagado

• El retraso de apagado es el lapso de tiempo que la luz permanecerá con el brillo completo después de que se detecte movimiento.
• Gire la flecha de la perilla de tiempo "TIME" para fijar el retraso de apagado para que apunte al ajuste de tiempo deseado (30s/1min/3min). Para aumentar el retraso de apagado, gire la perilla hacia la izquierda.

Notas:

1. La sensibilidad del sensor de movimiento aumentará a medida que la temperatura ambiente se vuelva más fría. Para un mejor rendimiento, limpie con cuidado el lente con un paño suave cada 1 o 2 meses para asegurar una sensibilidad máxima.
2. Para un mejor rendimiento, instale el artefacto por lo menos a 8 ft (2.4 m) por encima del suelo. A esa altura, el artefacto proporcionará una distancia de detección de hasta 70 ft (21 m) a una temperatura de 77 °F (25 °C). (Vea la Fig. 7)

3. El sensor detecta movimiento en un rango de detección de 180°. (Vea la Fig. 8)

4. El sensor será más sensible al movimiento dentro de su rango de detección que al movimiento dirigido directamente hacia él. (Vea la Fig. 9)

5. Para reducir posibles molestias, no instale el artefacto cerca de una fuente de calor como por ejemplo un aire acondicionado, ventilación o escape de estufas, o en una dirección que quede frente a un objeto reflector u otra fuente de luz cercana.
   detección que al movimiento dirigido
   na fuente de calor como por ejemplo un occión que quede frente a un objeto reflector

Fig.6

Diagrama de funcionamiento de desactivación manual

Apague-Encienda-Apague-Encienda el interruptor de pared en 0.5 \~ 3 segundos

Apague-Encienda-Apague-Encienda el interruptor de pared en 0.5 \~ 3 segundos

El lugar donde instale el artefacto es importante:

Asegúrese de que la luz se instale directamente sobre la pared o alero, de lo contrario la distancia de detección podría quedar limitada.

Movimiento Menos sensible Sensor Más sensible Movimiento

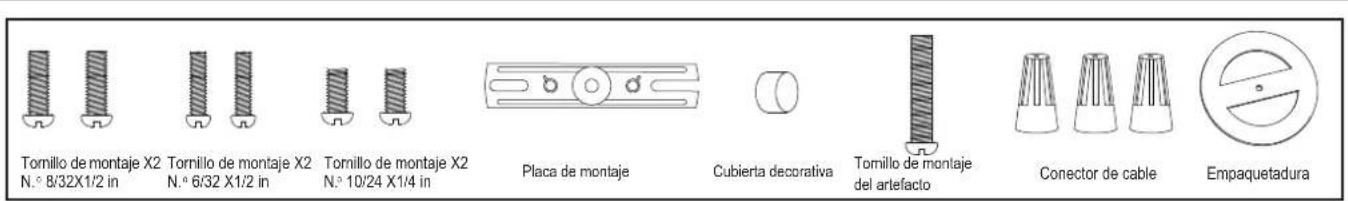

Las siguientes piezas están disponibles para pedido si están dañadas o faltan.

Tornillo de montaje X2 N.° 8/32X1/2 in Tornillo de montaje X2 N.° 6/32 X1/2 in Tornillo de montaje X2 N.° 10/24 X1/4 in Placa de montaje Cubierta decorativa Tornillo de montaje del artefacto Conector de cable Empaquetadura

Kit de ensamblaje

6607MM (1 JUEGO) PARA T0694

6608MM (1 JUEGO) PARA T0695

Resolución de problemas

---La luz no funciona:

1. Asegúrese de que el interruptor de pared y la llave disyuntora estén encendidos.
2. Asegúrese de que el cableado esté correcto.
3. Cubra el sensor con un paño de color oscuro para verificar que el nivel de luz ambiente no es demasiado alto.

---La luz se enciende sin ningún motivo aparente:

1. Ajuste la dirección del sensor de movimiento.
2. Disminuya el ajuste de sensibilidad.
3. No use un regulador de intensidad o temporizador para controlar el artefacto de luz. Reemplace el regulador de intensidad o temporizador con un interruptor de pared de encendido/apagado estándar.

---La luz destella:

1. Reubique la bombilla alejada del sensor de movimiento.
2. Reubique el sensor de movimiento.
3. El sensor de movimiento está en el modo de prueba ("TEST") y puesta a punto.

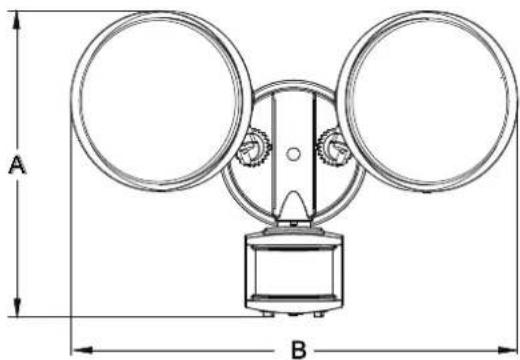

A B

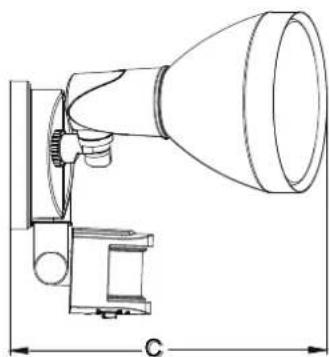

Garantía limitada de 5 años

Vaxcel ofrece una garantía de un año en todos sus productos contra defectos de fabricación y acabado a partir de la fecha de envío.

Además:

• Cualquier producto con un sensor de movimiento integrado o una fotocélula crepuscular está respaldado por una garantía de 5 años para la funcionalidad del producto.
• Cualquier producto con módulos LED integrados está cubierto por una garantía de 5 años sobre la funcionalidad de los LED.

Exclusions: Esta garantía no incluye el fallo de los productos debido a sucesos extremos de la naturaleza; condiciones ambientales no adecuadas para el uso previsto de los productos; funcionamiento a temperaturas fuera del rango especificado en el manual de instrucciones; uso con suministro de corriente inadecuado, sobretensiones o caídas de energía. En las zonas costeras, una cierta corrosión se considera normal para el medio ambiente.

Vaxcel se reserva el derecho de reparar, reemplazar o emitir un crédito por cualquier producto instalado correctamente, siempre que se devuelva según las instrucciones de RMA. Esta garantía se limita únicamente al costo del producto y no cubre los gastos de transporte, instalación o reemplazo.

¿Cómo se puede obtener el servicio de garantía?

[e-mail]

1-800-482-9235
