GAWB04HWJW - établi Gladiator - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Établi modulaire pour garage
Marque	Gladiator
Modèle	GAWB04HWJW
Dimensions (L x P x H)	122 x 63,5 x 69,9-103,6 cm (48 x 25 x 27,5-40,8 po)
Poids maximal supporté	1 360 kg (3 000 lb)
Matériau du plateau	Bois
Matériau des pattes	Acier
Hauteur réglable	Oui, de 69,9 à 103,6 cm
Pieds de nivellement	4 pieds réglables (filetage 1/2 po x 2 po)
Panneau arrière inclus	Oui
Nombre de pattes	2 ensembles soudés + 4 pattes internes
Assemblage requis	Oui, par 2 personnes minimum
Outils d'assemblage fournis	Clé de 5 mm
Outils nécessaires non fournis	Clé à douille de 9/16 po, clé à molette
Garantie pièces métalliques	À vie
Garantie plateau bois	1 an
Usage prévu	Garage, atelier domestique
Entretien et nettoyage	Détergent doux et eau tiède, sécher immédiatement
Pays de fabrication	Non spécifié (fabriqué pour Gladiator)

FOIRE AUX QUESTIONS - GAWB04HWJW Gladiator

Quelle est la capacité de charge maximale de l'établi GAWB04HWJW ?

La capacité de charge maximale est de 1 360 kg (3 000 lb) répartie uniformément.

L'établi est-il livré assemblé ?

Non, il nécessite un assemblage. Les pattes externes sont pré-assemblées, mais vous devez fixer les pattes internes, le panneau arrière et le plateau. Un minimum de deux personnes est recommandé.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'une clé à douille de 9/16 po, d'une clé à molette et de la clé de 5 mm fournie. Les vis et boulons sont inclus.

La hauteur de l'établi est-elle réglable ?

Oui, la hauteur est réglable de 69,9 à 103,6 cm (27,5 à 40,8 po) grâce aux pattes internes ajustables.

Comment ajuster les pieds de nivellement ?

Vissez les pieds de nivellement d'au moins 3,8 cm (1 ½ po) ou 12 tours complets dans le sens horaire. Utilisez une clé à molette si nécessaire.

Quelle est la garantie de l'établi Gladiator ?

Les pièces métalliques bénéficient d'une garantie à vie et le plateau en bois d'une garantie d'un an contre les vices de matériaux et de fabrication.

Puis-je ajouter des roulettes à l'établi ?

Non, l'ajout de roulettes est déconseillé car cela pose un risque de renversement selon les instructions du fabricant.

Comment nettoyer et entretenir l'établi ?

Lavez avec un détergent doux et de l'eau tiède, rincez complètement et séchez immédiatement. Ne laissez pas d'eau stagnante.

L'établi convient-il pour un usage commercial ?

Non, il est conçu pour un usage domestique dans un garage. Une utilisation commerciale annule la garantie.

Où puis-je trouver les instructions d'assemblage détaillées ?

Les instructions sont incluses dans la notice fournie avec le produit. Vous pouvez également les télécharger gratuitement au format PDF sur des sites comme notice-facile.com.

MODE D'EMPLOI GAWB04HWJW Gladiator

Outils et pièces....13

Spécifications d'utilisation

de l'établi 13

Déballage de l'établi .....13

Installation des pieds et du

panneau arrière....13

Ajustement de hauteur des pattes

internes....15

Fin de l'assemblage....16

Entretien de l'établi....16

Enregistrement de votre produit .....16

GARANTIE....17

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

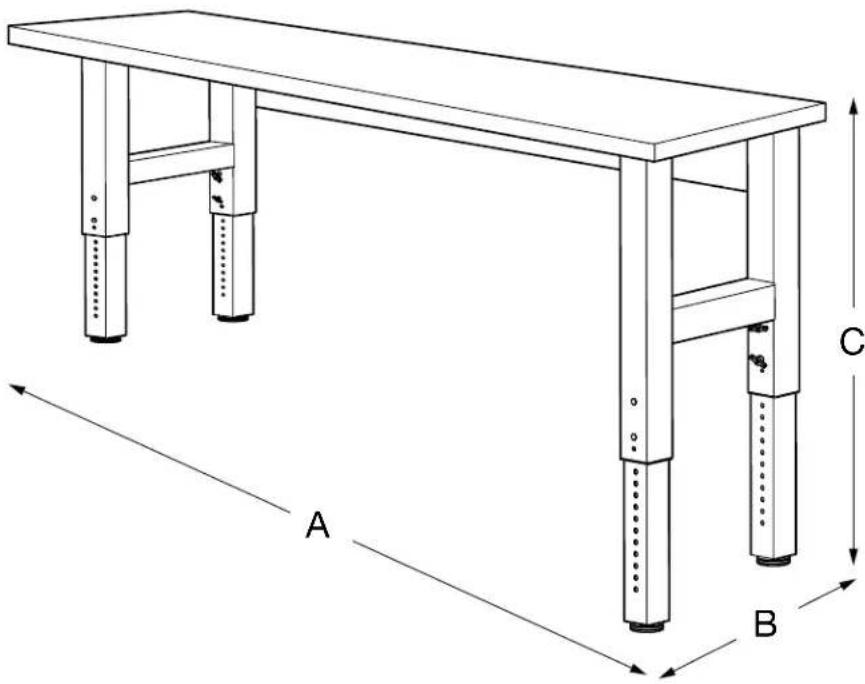

DIMENSIONS

Modèle	GAWB04HWEG GAWB04HWJW	GAWB06HWEG GAWB06HWGW	GAWB08HWEG GAWB08HWGW
A	48 po (122 cm) 72 po (1	83 cm) 96 po (244 cm)
B	25 po (63,5 cm) 25 po (	63,5 cm) 25 po (63,5 cm)
C	27,5 po à 40,8 po (69,9 cm à 103,6 cm)	27,5 po à 40,8 po (69,9 cm à 103,6 cm)	27,5 po à 40,8 po (69,9 cm à 103,6 cm)

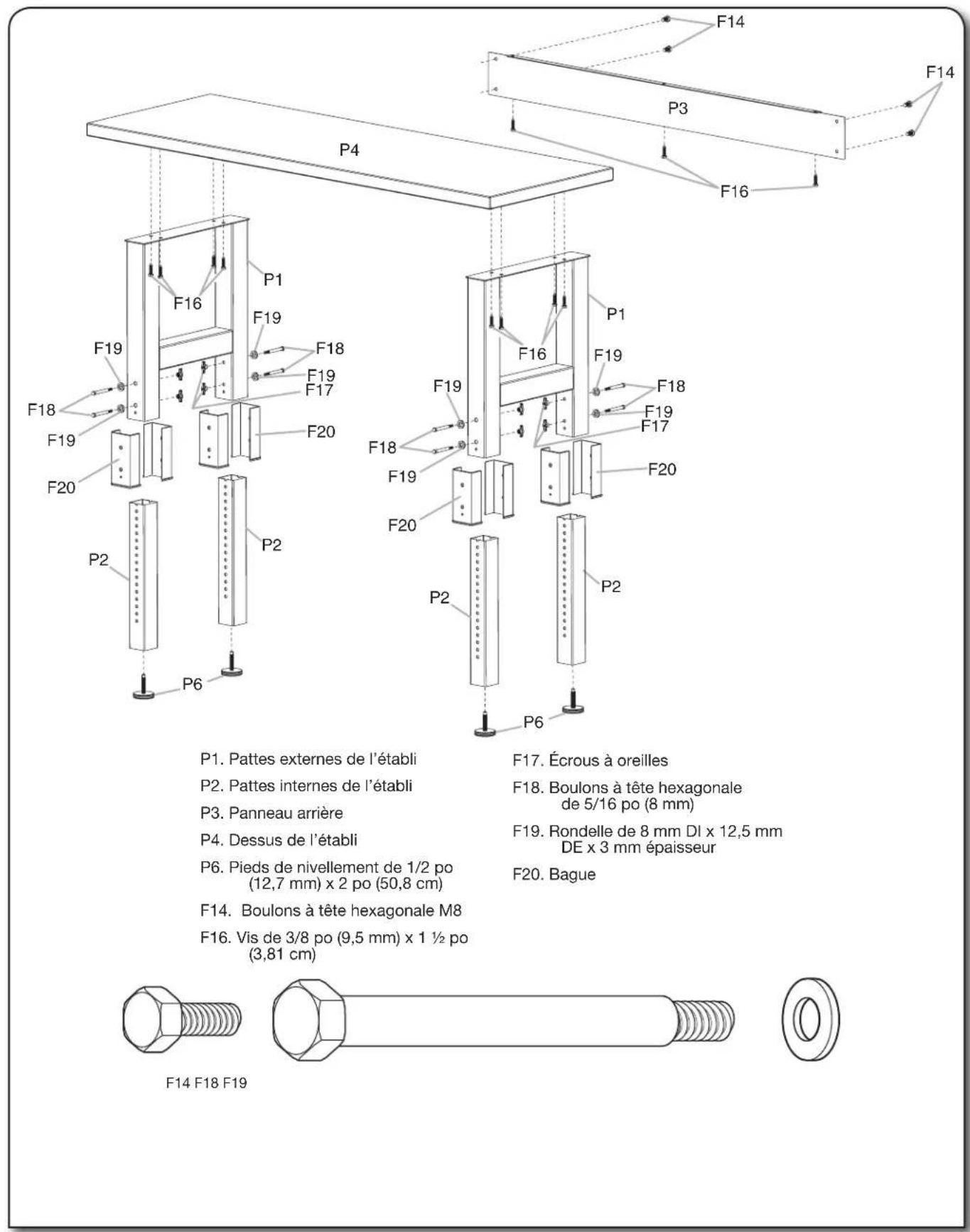

PIÈCES

INSTRUCTIONS D'ASSEMBLAGE

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation.

Outils nécessaires

■ Clé à douille de 9/16 po

■ Clé à molette

Pièces fournies

Établi de 4 pi (121,9 cm), 6 pi (182,9 cm) et 8 pi (243,9 cm)

■Pattes externes de l'établi (2 ensembles soudés)
■Pattes internes de l'établi (4)
■Panneau arrière de l'établi
■Dessus de l'établi
■Pieds de nivellement de 1/2 po (12,7 mm) (4)
■Boulons à tête hexagonale M8 (5)
■Vis de 3/8 po (9,5 mm) x 1 ½ po (3,81 cm) (15)

■Écrous à oreilles (8)
■Boulons à tête hexagonale de 5/16 po (8 mm) (8)
■Rondelles de 8 mm DI x 12,5 mm DE x 3 mm épaisseur (8)
■Bagues (8)
■Clé de 5 mm (1)

Spécifications d'utilisation de l'établi

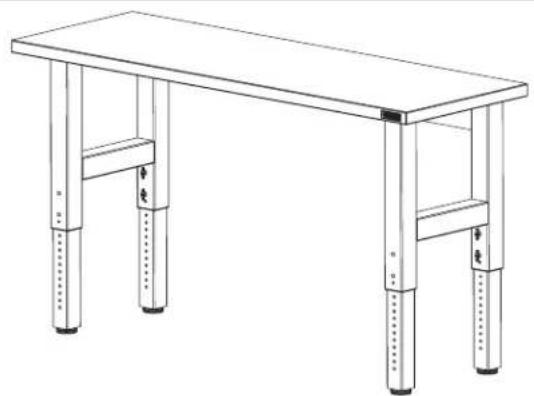

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et assembler l'établi.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

■Le produit est conçu pour une utilisation dans un garage.
■La limite de charge maximale est de 3 000 lb (1 360 kg).
■L'ajout de roulettes à cet établi pose un risque de renversement.

Déballage de l'établi

1. Déballer les pattes et le matériel de la boîte. Vérifier le contenu. Consulter la section "Pièces fournies". REMARQUE : Les pattes de l'établi sont déjà assemblées.
2. Enlever le panneau arrière et le mettre de côté. REMARQUE : Laisser le dessus de l'établi sur le carton d'emballage lors de l'assemblage.
3. Enlever les coins du dessus de l'établi. Les trous de boulons devraient être visibles. Vérifier le dessus de l'établi avant d'effectuer l'assemblage.
4. Éliminer/recycler tous les matériaux d'emballage.

Installation des pieds et du panneau arrière

REMARQUE : Assembler et ajuster cet établi à l'envers, conformément aux illustrations suivantes. S'assurer que le dessus de l'établi repose à plat sur le plancher et que les pattes sont en l'air. Pour protéger le dessus de l'établi pendant l'assemblage, il est recommandé de placer le dessus de bois à l'envers sur le carton fourni dans l'emballage.

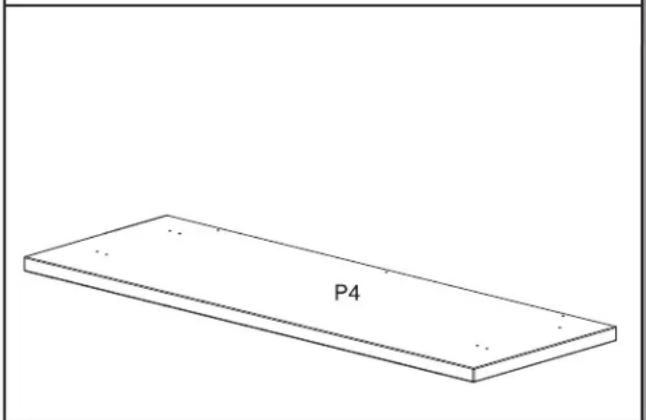

1. Préparer le dessus de l'établi


Poser le dessus de l'établi (P4) à l'envers sur une surface propre pour exposer les trous prévus pour les pattes.

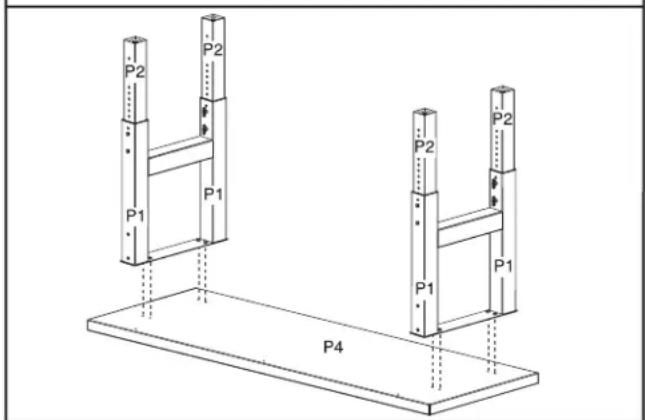

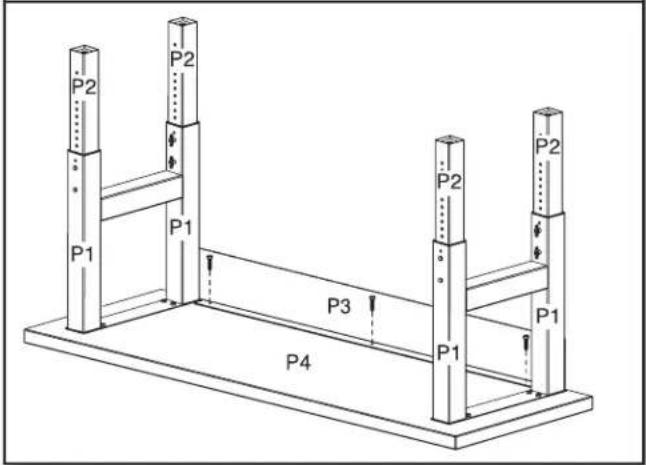

1. Placer les ensembles de pattes


Placer chaque ensemble de pattes externes (P1) sur le dessous de l'établi. Aligner les trous des ensembles de pattes externes avec les trous situés au bas du dessus de l'établi (P4). Chaque extrémité de l'ensemble de pattes externe a deux trous qui doivent faire face aux trois trous situés à l'arrière du dessus en bois pour effectuer l'installation du panneau arrière.

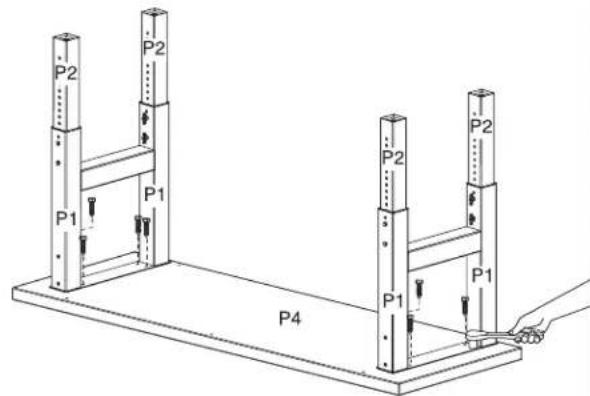

1. Fixer les ensembles de pattes


Fixer les ensembles de pattes (P1) au-dessus de l'établi (P4) au moyen de huit vis de 3/8 po (9,5 mm) x 1 ^1/2 po (3,81 cm) fournies (F16). S'assurer que les vis sont insérées bien droit dans les trous. Installer sans serrer les vis à l'aide d'une clé à douille de 9/16 po. Ne pas complètement serrer les vis.

REMARQUES :

■Serrer les vis en angle pourrait exercer une pression trop importante sur les vis et les casser.
■Les trous sur les pattes sont de forme ovale afin de laisser de l'espace pour de petits ajustements éventuels pendant l'assemblage de l'établi.

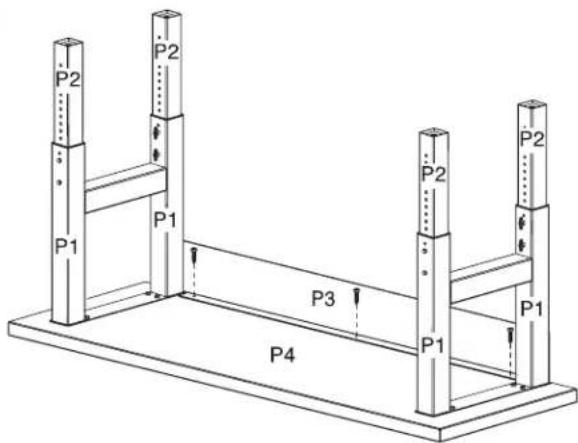

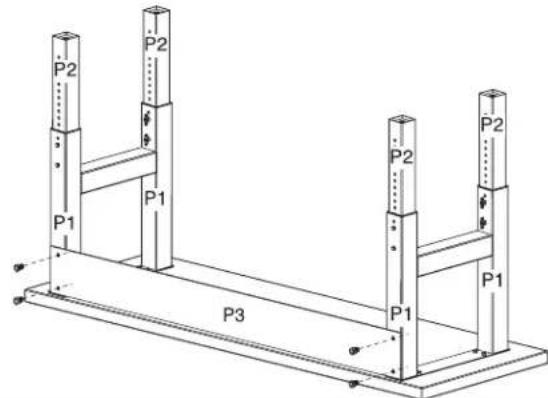

1. Fixer le panneau arrière au-dessus de l'établi


Fixer le panneau arrière (P3) au-dessus de l'établi (P4) à l'aide des vis restantes. S'assurer que les vis sont insérées bien droit dans les trous. Serrer les vis à l'aide d'une clé à douille de 9/16 po.

REMARQUE : Serrer les vis (F16) en angle pourrait exercer une pression trop importante sur les vis et les casser.

*REMARQUE :

Pour un établi de 4 pi, utiliser deux vis (F16).

Pour un établi de 6 pi, utiliser trois vis (F16).

Pour un établi de 8 pi, utiliser six vis (F16).

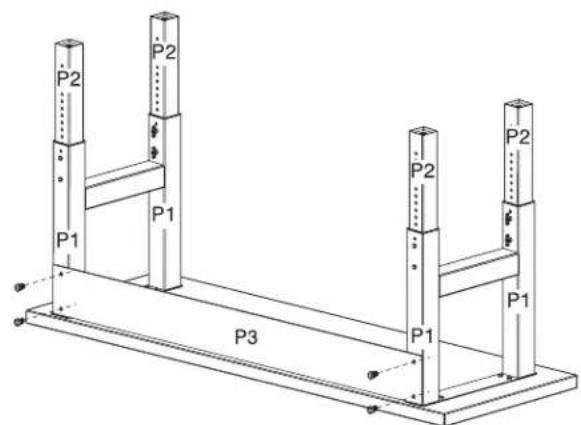

1. Fixer le panneau arrière aux ensembles de pattes


À l'aide d'une clé de 5 mm, fixer le panneau arrière (P3) aux ensembles de pattes (P1) au moyen de quatre boulons à tête hexagonale M8 (F14). Ne pas complètement serrer les boulons.

1. Serrer les boulons des ensembles de pattes


À l'aide d'une clé de 5 mm, serrer complètement les boulons pour fixer le panneau arrière (P3) aux ensembles de pattes externes (P1).

REMARQUE : Ne pas serrer excessivement les boulons et les vis.

1. Serrer les boulons et les vis


Serrer tous les boulons et vis restants.
REMARQUE : Ne pas serrer excessivement les boulons et les vis.

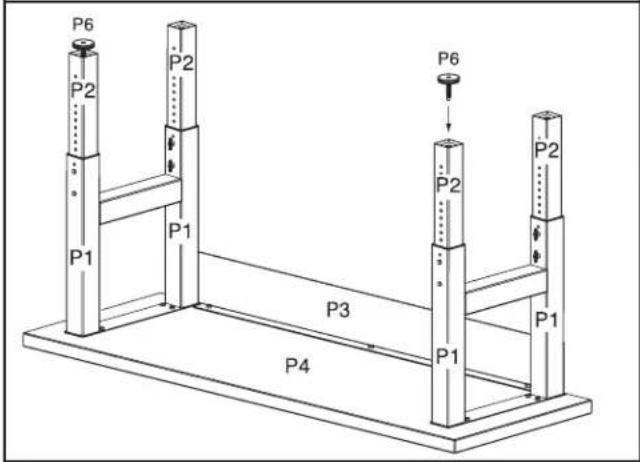

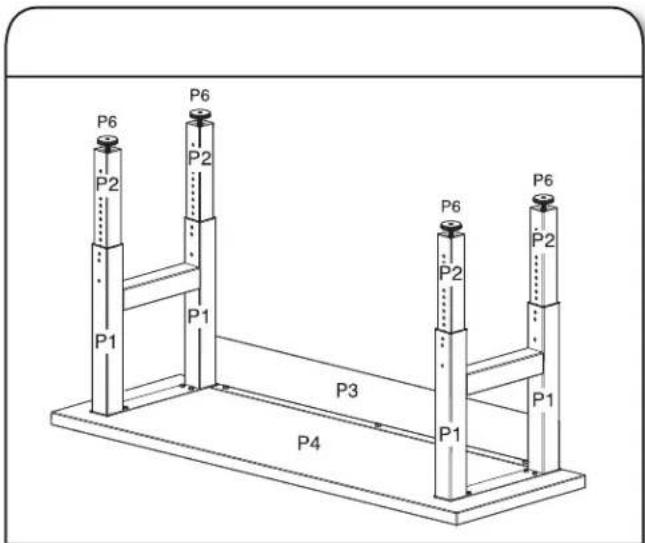

1. Fixer les pieds de nivellement


S'ils ne sont pas déjà installés, visser les quatre pieds de nivellement (P6). Les pieds de nivellement ont un côté plat conçu pour l'utilisation avec une clé à molette si nécessaire.
IMPORTANT : Pour installer les pieds de nivellement, les tourner dans le sens horaire d'au moins 1 ½ po (3,8 cm) ou 12 tours complets. Les pieds de nivellement peuvent être abaissés de 1/4 po (6 mm) supplémentaires ou jusqu'à ce qu'il ne soit plus possible de les tourner et qu'ils soient en contact avec le dessous des pattes internes (P2).

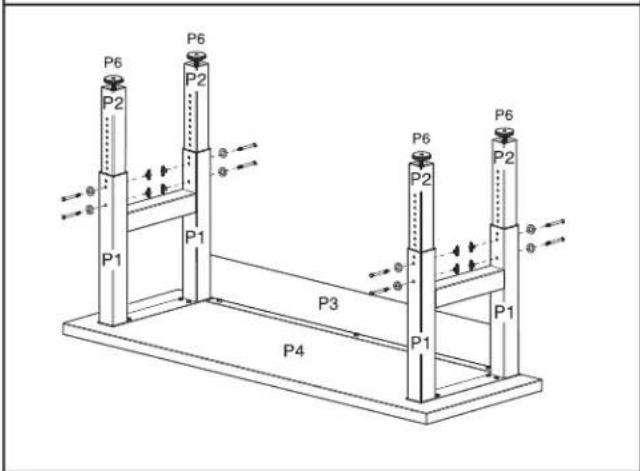

Ajustement de hauteur des pattes internes

REMARQUE : Ajuster cet établi à l'envers conformément aux illustrations. S'assurer que le dessus de l'établi repose à plat sur le plancher et que les pattes sont en l'air.

Avant de redresser l'établi, vérifier qu'il reste le même nombre de trous d'ajustement visibles avec pas plus de 11 trous inutilisés sur chaque patte pour être sûr que l'établi est d'aplomb.. Aligner les trous d'ajustement des pattes internes (P2) avec les trous d'ajustement des pattes externes (P1) et les placer à la hauteur souhaitée pour l'établi.

1. Fixer les ensembles de pattes1. Aligner les tr


Insérer un boulon à tête hexagonale de 5/16 po (8 mm) (F18) et une rondelle (F19), puis les fixer avec un écrou à oreilles (F17). Veiller à ce que le boulon à tête hexagonale soit aligné avec le trou d'ajustement de forme hexagonale. Répéter pour chaque patte.
REMARQUE : Pour réduire le nombre d'ajustements nécessaires durant le montage, s'assurer que les trous d'ajustement de toutes les pattes sont alignés à la même hauteur souhaitée.

Fin de l'assemblage

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et assembler l'établi.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

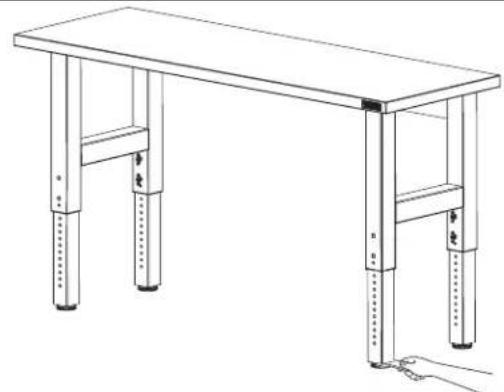

1. Mettre l'établi debout


À l'aide de deux personnes ou plus, mettre l'établi debout et le placer à son emplacement final.

1. Ajustement des pieds de nivellement


Ajuster les pieds de nivellement si nécessaire.
IMPORTANT : Lors de l'ajustement des pieds de nivellement, s'assurer qu'ils sont engagés dans les pattes de l'établi d'au moins 1 ½ po (3,8 cm) ou de 12 tours complets.

Entretien de l'établi

1. Laver l'établi avec un détergent doux et de l'eau tiède. Ne jamais laisser d'eau sur l'établi, peu importe la période.
2. Rincer complètement et bien sécher.

Enregistrement de votre produit

Il y a plusieurs avantages à enregistrer votre produit. Pour obtenir plus de renseignements et enregistrer votre produit en ligne, consulter le www.gladiatorgarageworks.com. Les consommateurs au Canada peuvent composer le 1 800 807-6777.

GARANTIE DE L'ÉTABLI GLADIATOR®

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D'ACHAT EST OBLIGATOIRE POUR OBTÉNIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre eXperience à la clientèle, veuillez garder à disposition les renseignements suivants :

■Nom, adresse et numéro de téléphone

■Numéros de modèle et de série

■Une description claire et détaillée du problème rencontré

■ Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Veuillez prendre quelques minutes pour passer en revue les instructions ou visiter le www.gladiatorgarageworks.com.

2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés Gladiator. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au :

Gladiator Centre eXperience à la clientèle

Aux États-Unis, composer le 1 866 342-4089. Au Canada, composez le 1 800 807-6777.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Gladiator autorisé pour déterminer si une autre garantie s'applique.

GARANTIE LIMITÉE DE UN AN

CE QUI EST COUVERT CE QUI N'EST PAS COUVERT

GARANTIE LIMITÉE DE UN AN SUR LA PARTIE SUPÉRIEURE EN BOIS

Pendant un an à compter de la date d'achat, lorsque ce produit a été utilisé et entretenu conformément aux instructions fournies avec le produit, Gladiator remplacera ou réparer le produit ou les pièces défectueux pour corriger les vices de matériaux ou de fabrication.

GARANTIE LIMITÉE À VIE SUR LES SECTIONS MÉTALLIQUES DE L'ÉTABLI

Pendant toute la vie du produit, lorsque l'établi est utilisé et entretenu conformément aux instructions fournies avec le produit, Gladiator paiera pour la réparation ou le remplacement du produit ou des pièces défectueux pour corriger les vices de matériaux ou de fabrication.

1. Les appels de service pour rectifier l'installation de tout produit Gladiator ou pour expliquer comment l'utiliser ou l'installer.
2. Les dommages causés par une manipulation ou une mauvaise expédition des produits, ou les produits endommagés par accident, mauvaise utilisation, abus, incendie, inondation, installation incorrecte, catastrophe naturelle, négligence, corrosion, modification ou mauvaise manipulation.
3. Les frais d'expédition ou de transport pour livrer des produits de rechange ou retourner des produits défectueux.
4. Les réparations ou remplacements lorsque le produit est utilisé autrement que pour une utilisation unifamiliale normale, comme dans un environnement commercial ou manipulé d'une façon non conforme aux instructions d'installation fournies avec le produit.
5. Les défauts d'apparence – éraflures, traces de choc ou fissures – n'affectant pas la fonctionnalité ou la résistance structurale du produit.
6. Les pièces ou le produit de rechange pour les produits Gladiator qui sont utilisés en dehors des États-Unis et du Canada.
7. Au Canada, les frais de déplacement ou de transport pour les clients qui habitent dans des régions éloignées.
8. Tous les frais de main-d'œuvre encourus au cours de la période de garantie limitée.
9. Les dommages causés par un chargement incorrect au-delà de la capacité de poids maximum spécifiée dans les instructions d'assemblage fournies avec le produit.
10. Les surfaces endommagées par une interaction chimique causée par la corrosion de la peinture ou du métal.
11. Tout dommage, toute fente, vérification, fissure ou déformation de la surface en bois après la première année.
    Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LES GARANTIES IMPLICITES, Y COMPRIS DANS LA MESURE APPLICABLE LES GARANTIES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT EXCLUES DANS LA MESURE AUTORISÉE PAR LA LOI. TOUTE GARANTIE IMPLICITE POUVANT ÊTRE IMPOSÉE PAR LA LOI EST LIMITÉE À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. CERTAINES JURIDICTIONS NE PERMETTENT PAS LA LIMITATION DE LA DURÉE DE VALIDITÉ DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER; PAR CONSÉQUENT, LES LIMITATIONS OU EXCLUSIONS STIPULÉES DANS LES PRÉSENTES PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contactez votre marchand autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, appeler sans frais le centre eXperience à la clientèle de Gladiator au 1 866 342-4089, de n'importe où aux É.-U. Au Canada, contactez votre compagnie de dépannage désignée par Whirlpool Canada LP ou composez le 1 800 807-6777.

Aux États-Unis, Gladiator correspond à Whirlpool Corporation, Benton Harbor, Michigan 49022. Au Canada, Gladiator correspond à Whirlpool Canada LP, Mississauga, ON L5N 3A7.

Conservez ce manuel et le reçu de vente au même endroit pour référence ultérieure. Pour un entretien ou une réparation sous garantie, un document attestant de la date d'achat ou d'installation doit être fourni.

Inscrivez les renseignements suivants au sujet de votre établi modulaire pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez fournir le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située à l'arrière du produit.

Nom du marchand

Adresse

Numéro de téléphone

Numéro de modèle

Numéros de série

Date d'achat
