MANUAL DE USUARIO GAWB04HWJW Gladiator

SEGURIDAD DE LA MESA

DE TRABAJO ....19

DIMENSIONES......20

PARTES......21

INSTRUCCIONES DE

ENSAMBLAJE....22

Herramientas y piezas .....22

Requisitos para el uso de la mesa

de trabajo....22

Desempaque la mesa de trabajo....22

Instale las patas y el panel trasero .22

Regulación de la altura de las

patas internas....24

Complete el ensamblaje .....25

Cuidado de la Mesa de trabajo .....25

Cómo registrar el producto......25

GARANTÍA......26

WORKBENCH SAFETY

SEGURIDAD DE LA MESA DE TRABAJO

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

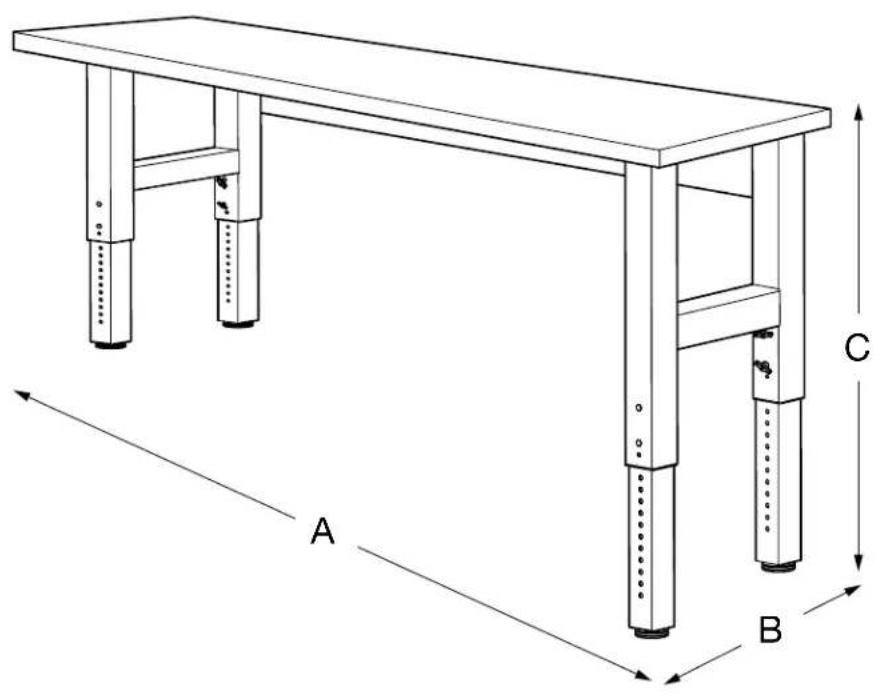

DIMENSIONES

A B C

Modelo GAWB04HWEGGAWB04HWJW		GAWB06HWEGGAWB06HWGW	GAWB08HWEGGAWB08HWGW
A	48" (122 cm) 72" (183 cm) 96" (244 cm)
B	25" (63,5 cm) 25" (63,5 cm) 25" (63,5 cm)
C	27,5" - 40,8" (69,9 - 103,6 cm)	27,5" - 40,8" (69,9 - 103,6 cm)	27,5" - 40,8" (69,9 - 103,6 cm)

PARTES

F14 P3 F14 P4 F16 F16 F19 F18 F19 F20 F17 F18 F19 F20 F16 F19 F18 F19 F17 F20 F16 F19 F18 F19 F20 F16 F19 F20 P2 P2 P6 P6

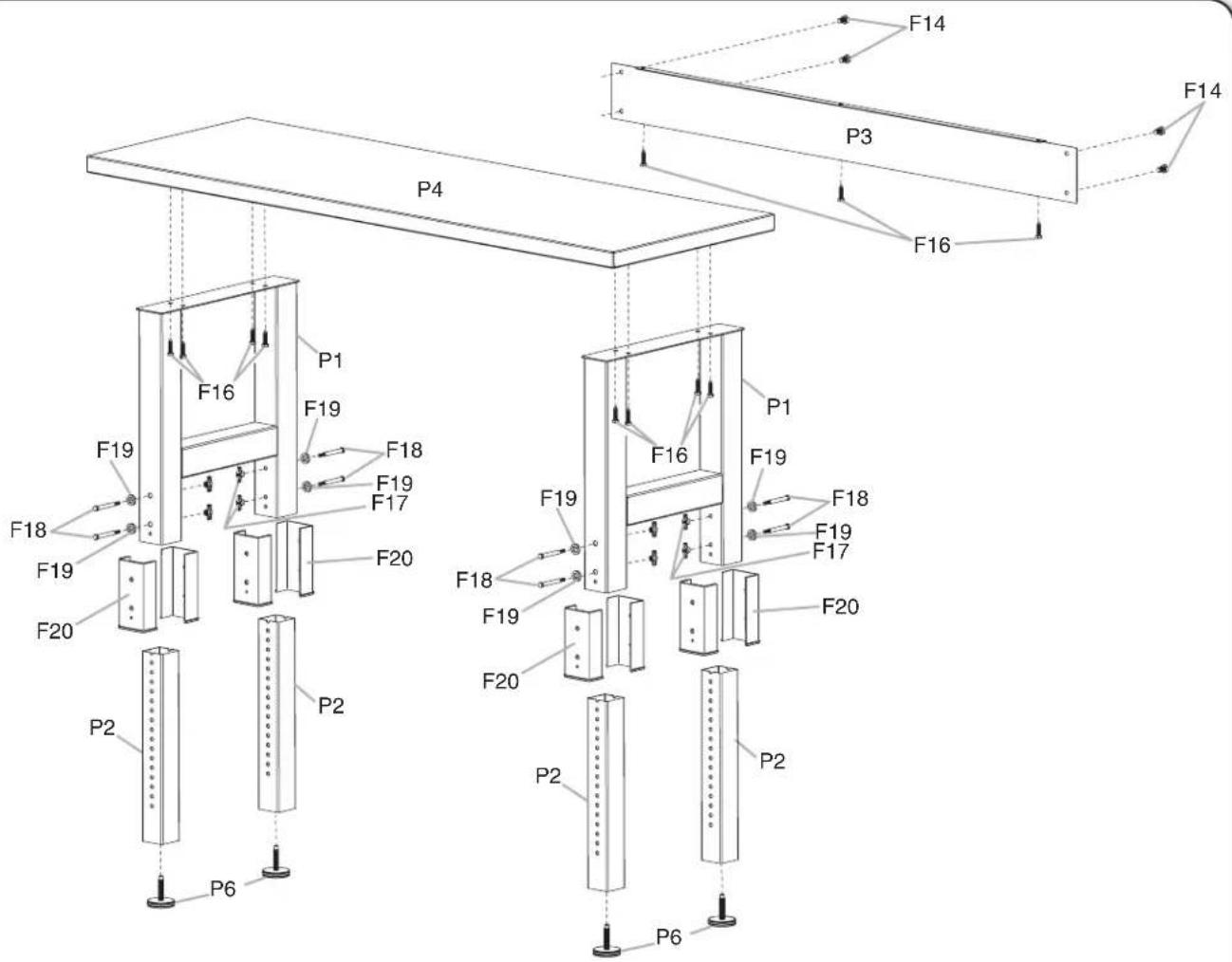

P1. Patas externas de la mesa de trabajo
P2. Patas internas de la mesa de trabajo
P3. Panel posterior
P4. Parte superior de la mesa de trabajo
P6. Patas niveladoras de 1/2" (12,7 mm) x 2" (50,8 cm)
F14. Pernos M8 de cabeza hexagonal
F16. Tornillos de 3/8" (9,5 mm) x 1 ½" (3,81 cm)

F17. Tuercas mariposa
F18. Pernos de cabeza hexagonal de 5/16" (8 mm)
F19. Arandela de 8 mm de DI x 12,5 mm de DE x 3 mm de ESPESOR
F20. Casquillo

F14 F18 F19

Herramientas y piezas

Reúna las herramientas y las piezas necesarias antes de comenzar la instalación.

Herramientas necesarias

■ Llave de tubo de 9/16"

■ Llave regulable

Piezas suministradas

Mesa de trabajo de 4 ft (121,9 cm), 6 ft (182,9 cm) y 8 ft (243,9 cm)

■Patas externas de la mesa de trabajo (2 juegos soldados)
■Patas internas de la mesa de trabajo (4)
■Panel posterior de la mesa de trabajo
■Parte superior de la mesa de trabajo
■Patas niveladoras de 1/2" (12,7 mm) (4)
■Pernos M8 de cabeza hexagonal (5)
■Tornillos de 3/8" (9,5 mm) x 1 ½" (3,81 cm) (15)

■Tuercas mariposa (8)
■Pernos de cabeza hexagonal de 5/16" (8 mm) (8)
■Arandelas de 8 mm de DI x 12,5 mm de DE x 3 mm de ESPESOR (8)
■Casquillos (8)
■Llave de 5 mm (1)

Requisitos para el uso de la mesa de trabajo

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover y ensamblar la mesa de trabajo.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

■Diseñada para usarse en un garaje.
■El límite de peso máximo es de 3000 lb (1360 kg).
■Si se agregan ruedas a esta mesa de trabajo podría haber riesgo de que se vuelque.

Desempaque la mesa de trabajo

1. Desempaque las patas y los herrajes de la caja. Verifique el contenido. Consulte la sección "Piezas suministradas". NOTA: Las patas de la mesa de trabajo vienen completamente ensambladas.
2. Quite el panel trasero y póngalo a un lado. NOTA: Deje la parte superior de la mesa de trabajo encima del cartón durante el ensamblaje.
3. Retire las esquinas de la parte superior de la mesa de trabajo. Los orificios para los tornillos deben estar a la vista. Inspeccione la mesa de trabajo antes de ensamblarla.
4. Deseche/recicle todo el material de embalaje.

Instale las patas y el panel trasero

NOTA: Ensamble y ajuste esta mesa de trabajo en posición invertida, de acuerdo con las ilustraciones siguientes. Cerciórese de que la parte superior de la mesa de trabajo esté plana sobre el piso y que las patas estén en el aire. Para proteger la parte superior de la mesa de trabajo durante en ensamblaje, se recomienda colocar la parte superior de madera invertida sobre el cartón que se provee en el empaque.

1. Prepare la parte superior de la mesa de trabajo


P4

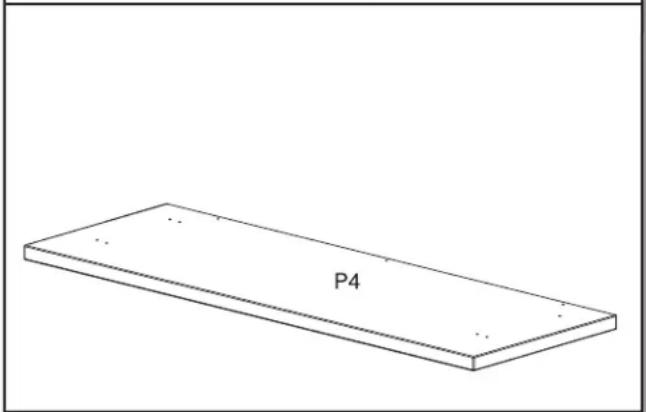

Apoye la parte superior de la mesa de trabajo (P4) invertida sobre una superficie limpia para dejar expuestos los orificios destinados a los juegos de los conjuntos de las patas.

1. Coloque los conjuntos de las patas


P2 P2 P1 P1 P2 P2 P1 P1 P4

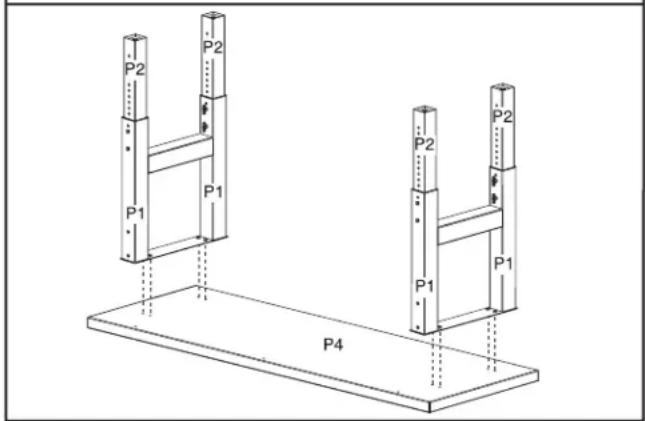

Coloque cada conjunto de patas externas (P1) sobre la cara inferior de la mesa de trabajo. Alinee los orificios de los juegos de los conjuntos de las patas externas con los orificios que hay en la parte inferior de la parte superior de la mesa de trabajo (P4). En cada extremo de conjunto de pata externa hay dos orificios que deben quedar enfrentados a los tres orificios de la parte posterior de la parte superior de madera para la instalación del panel posterior.

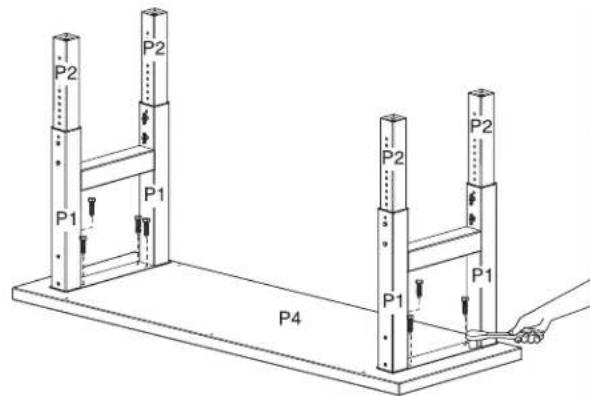

1. Instale los conjuntos de las patas


P2 P2 P1 P1 P4 P2 P2 P1 P1

Fije los conjuntos de las patas (P1) a la parte superior de la mesa de trabajo (P4) con ocho de los tornillos de 3/8" (9,5 mm) x 1 ^1/2 " (3,81 cm) (F16). Cerciórese de que los tornillos estén insertados derechos dentro de los orificios. Instale los tornillos de forma aflojada con una llave de tubo de 9/16". No apriete los tornillos por completo.

NOTAS:

■Si los tornillos se aprietan en ángulo, se les puede provocar demasiada tensión y es posible que se quiebren.
■Los orificios en las patas son ovalados para permitir lugar para ajustes menores mientras se ensambla la mesa de trabajo.

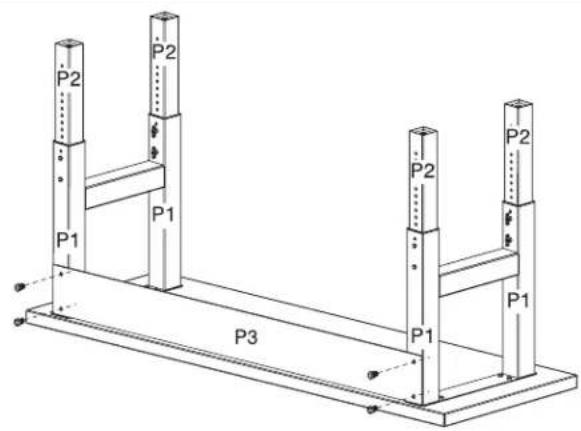

1. Instale el panel posterior en la mesa de trabajo


P2 P2 P1 P1 P3 P1 P2 P2 P1 P4

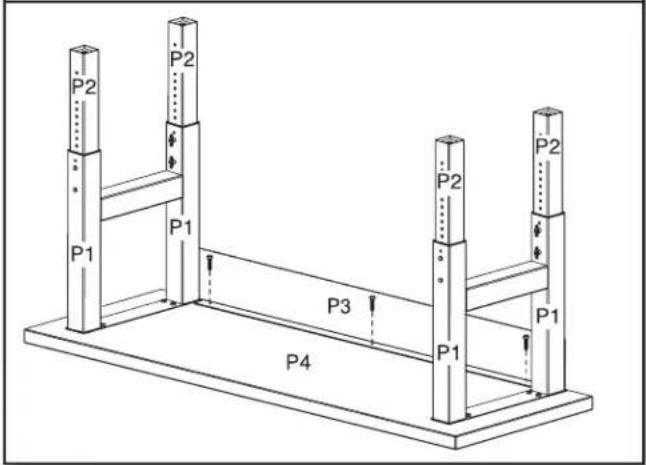

Fije el panel posterior (P3) a la parte superior de la mesa de trabajo (P4) con los tornillos restantes*. Cerciórese de que los tornillos estén insertados derechos dentro de los orificios. Apriete los tornillos con una llave de tubo de 9/16".

NOTA: Si los tornillos (F16) se aprietan en ángulo, se les puede provocar demasiada tensión y es posible que se quiebren.

\*NOTA:

Para una mesa de trabajo de 4', use dos tornillos (F16). Para una mesa de trabajo de 6', use tres tornillos (F16). Para una mesa de trabajo de 8', use seis tornillos (F16).

1. Fije el panel posterior a los conjuntos de las patas


P2 P2 P1 P1 P3 P1 P2 P2 P1

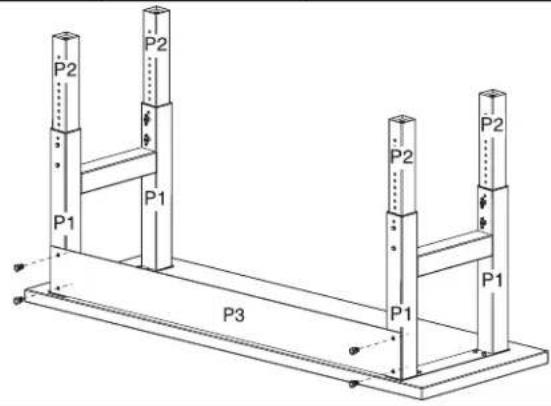

Use una llave de 5 mm para fijar el panel posterior (P3) a los conjuntos de las patas (P1) con los cuatro pernos M8 de cabeza hexagonal que se suministran (F14). No apriete los pernos por completo.

1. Apriete los pernos de los conjuntos de las patas


P2 P2 P1 P1 P3 P2 P2 P1 P1

Con una llave de tuercas de 5 mm, apriete los pernos para sujetar el panel posterior (P3) a los conjuntos de las patas externas (P1) por completo.

NOTA: No apriete en exceso los pernos y los tornillos.

1. Apriete los pernos y los tornillos


P2 P2 P1 P1 P3 P2 P2 P1 P4

Apriete todos los tornillos y los pernos restantes.
NOTA: No apriete en exceso los pernos y los tornillos.

1. Instale las patas niveladoras


P6 P2 P1 P2 P6 P2 P2 P1 P3 P4 P1 P1

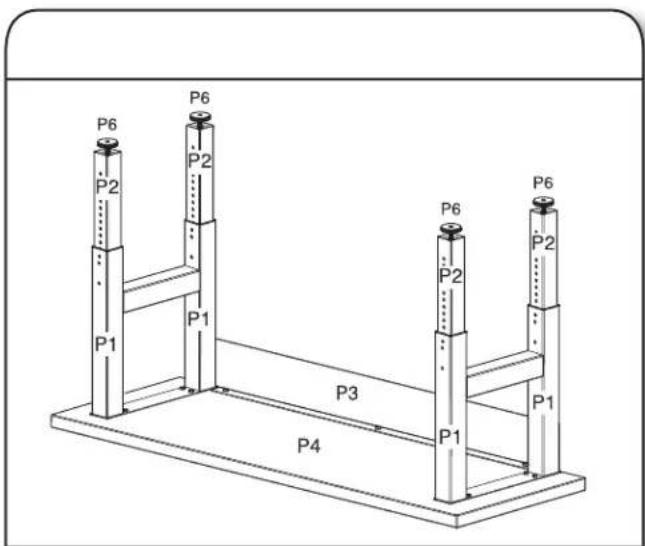

Si todavía no se instalaron, enrosque las cuatro patas niveladoras (P6). Las patas niveladoras tienen un lado plano diseñado para usar una llave regulable, si es necesario.
IMPORTANTE: Para instalar las patas niveladoras, gire en sentido horario un mínimo de 1 ½" (3,8 cm), o 12 vueltas completas. Se pueden regular otros 1/4" (6 mm) hacia abajo de esta posición o hasta que la pata niveladora no pueda girarse más contra la base de la pata interna (P2).

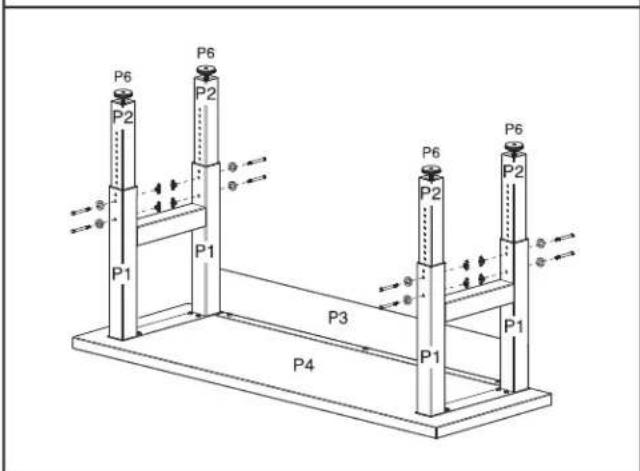

Regulación de la altura de las patas internas

NOTA: Regule esta mesa de trabajo en posición invertida, de acuerdo con las ilustraciones. Cerciórese de que la parte superior de la mesa de trabajo esté plana sobre el piso y que las patas estén en el aire.

P6 P2 P6 P2 P1 P1 P3 P4 P6 P2 P6 P2 P1

Antes de colocar la mesa de trabajo en posición vertical, verifique que haya el mismo número de orificios de ajuste visibles, con no más de 11 orificios expuestos en cada pata, para asegurarse de que la mesa de trabajo quedará nivelada. Alinee los orificios de regulación en la pata interna (P2) con los orificios de regulación en el conjunto de la pata externa (P1) a la altura deseada de la mesa de trabajo.

1. Instale los conjuntos de las patas1. Alinee lo


P6 P2 P6 P2 P1 P1 P3 P6 P2 P6 P2 P1 P4

Inserte un perno de cabeza hexagonal de 5/16" (8 mm) (F18) y una arandela (F19); asegure con una tuerca mariposa (F17). Cerciórese de que el perno de cabeza hexagonal quede alineado con el orificio de regulación de forma hexagonal. Repita el procedimiento para cada pata.
NOTA: Para reducir al mínimo el número de veces que se regula durante el ensamblaje, cerciórese de que los orificios de regulación estén alineados a la misma altura deseada para todas las patas.

Complete el ensamblaje

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover y ensamblar la mesa de trabajo.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

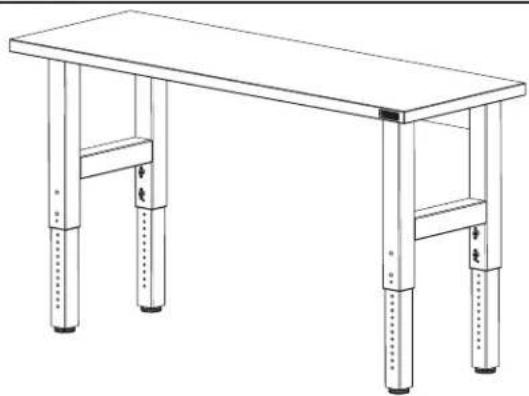

1. Coloque la mesa de trabajo en posición vertical


Entre 2 o más personas, coloquen la mesa de trabajo en posición vertical en su lugar definitivo.

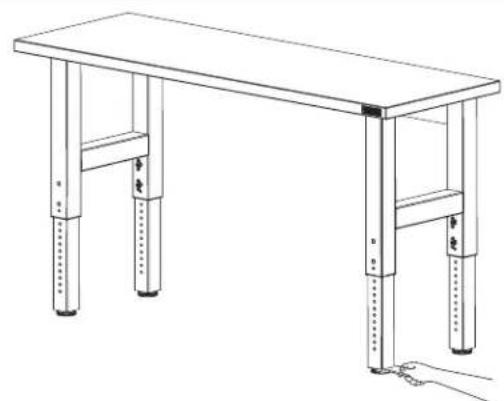

1. Regule las patas niveladoras


Regule las patas niveladoras según sea necesario.
IMPORTANTE: Cuando se ajustan las patas niveladoras, asegúrese de que estén instaladas al menos a 1 ^1/2 " (3,8 cm) o 12 vueltas completas en las patas.

Cuidado de la Mesa de trabajo

1. Lave la mesa de trabajo con un detergente suave y agua tibia. No deje el agua sobre la mesa de trabajo durante algún tiempo.
2. Enjuáguela por completo y séquela minuciosamente.

Cómo registrar el producto

Registrar el producto ofrece muchos beneficios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com. Los consumidores en Canadá pueden llamar al 1-800-807-6777.

GARANTÍA DE MESA DE TRABAJO GLADIATOR®

ADJUNTE SU RECIBO AQUÍ. SE REQUIERE UN COMPROBANTE DE COMPRA PARA OBTENER SERVICIO BAJO LA GARANTÍA.

Tenga disponible la siguiente información cuando llame al Centro para la eXperiencia del cliente:

■Nombre, dirección y número de teléfono
■Número de modelo y de serie
■Una descripción clara y detallada de problema
■Comprobante de compra que incluya nombre y dirección del distribuidor o minorista

SI NECESITA SERVICIO:

1. Antes de contactarnos para organizar la visita del servicio técnico, determine si su producto requiere reparación. Algunas cuestiones pueden resolverse sin servicio técnico. Tómese unos minutos para revisar las instrucciones o visite www.gladiatorgarageworks.com.
2. Todo servicio de garantía es proporcionado exclusivamente por nuestros Proveedores de Servicio Técnico autorizado de Gladiator. En EE. UU. y Canadá, dirija todas las solicitudes de servicio técnico dentro de la garantía a:

Centro para la eXperiencia del cliente de Gladiator

En los EE. UU., llame al 1-866-342-4089. En Canadá, llame al 1-800-807-6777.

Si usted se encuentra fuera de los 50 estados de Estados Unidos o de Canadá, póngase en contacto con su distribuidor autorizado de Gladiator para determinar si corresponde otra garantía.

GARANTÍA LIMITADA DE UN AÑO

QUÉ ESTÁ CUBIERTO QUÉ NO ESTÁ CUBIERTO

GARANTÍA LIMITADA POR UN AÑO DE LA PARTE SUPERIOR DE MADERA

Durante un año a partir de la fecha de compra, siempre y cuando se dé al producto un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, Gladiator reemplazará o reparará el producto defectuoso o las piezas para corregir defectos en los materiales o en la mano de obra.

GARANTÍA DE POR VIDA LIMITADA DE LAS SECCIONES DE METAL DE LA MESA DE TRABAJO

Durante la vida útil del producto, cuando la Mesa de trabajo se utiliza y mantiene de conformidad con las instrucciones adjuntas o provistas con el producto, Gladiator reemplazará o reparará el producto defectuoso o las piezas para corregir defectos en los materiales o en la mano de obra.

1. Las visitas de servicio técnico para corregir la instalación de cualquier producto Gladiator o para darle instrucciones sobre el modo de usarlo o instalarlo.
2. Daños causados por mal manejo o envío de productos, productos dañados por accidente, uso indebido, abuso, incendio, inundación, instalación incorrecta, actos fortuitos, negligencia, corrosión, modificación o maltrato.
3. Costo de envío o flete para entregar productos de repuesto o para devolver productos defectuosos.
4. Reparaciones o reemplazo cuando su producto ha sido empleado para fines ajenos al uso doméstico normal de una familia tal como uso en un lugar comercial o se haya tratado de alguna manera en contra de las instrucciones de instalación incluidas con el producto.
5. Daños estéticos incluyendo rayaduras, golpes, abolladuras o rajaduras que no afecten la capacidad estructural o de funcionamiento del producto.
6. Piezas o productos de repuesto para los productos Gladiator que se empleen fuera de los Estados Unidos y Canadá.
7. En Canadá, gastos de viaje o de transporte para clientes que residen en áreas remotas.
8. Cualquier gasto de mano de obra durante el período de la garantía limitada.
9. Los daños resultantes de una carga inadecuada superior a la capacidad del peso máximo especificado indicado en las instrucciones de ensamblaje proporcionadas con el producto.
10. Superficies dañadas debido a la interacción química dando como resultado la corrosión de pintura o metal.
11. Todo daño, fisura, raya, quebradura o combadura de la superficie de madera después del primer año de garantía.

El costo de la reparación o el reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS EN LA MEDIDA QUE CORRESPONDA LAS GARANTÍAS DE COMERCIABILIDAD O DE IDONEIDAD PARA UN PROPÓSITO PARTICULAR, QUEDAN EXCLUIDAS EN LA MEDIDA EN QUE ESTE PERMITIDO POR LEY. TODA GARANTÍA IMPLÍCITA QUE SEA IMPUESTA POR LEY SERÁ LIMITADA A UN AÑO O AL PERIODO MÁS CORTO PERMITIDO POR LEY. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS LIMITACIONES O EXCLUSIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O DE IDONEIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Esta garantía no tiene vigor fuera de los cincuenta estados de los Estados Unidos y Canadá. Póngase en contacto con su distribuidor autorizado Gladiator para determinar si corresponde otra garantía.

Si necesita servicio llame al Centro de atención al cliente de eXperiencia del cliente de Gladiator, al 1-866-342-4089 ((gratuito) desde cualquier lugar de los EE.UU. En Canadá, póngase en contacto con su compañía de servicio designada de Whirlpool Canada LP o llame al 1-800-807-6777.

En los Estados Unidos, Gladiator significa Whirlpool Corporation, Benton Harbor, Michigan 49022. En Canadá, Gladiator significa Whirlpool Canada LP, Mississauga, ON L5N 3A7.

Guarde este libro y su comprobante de compra juntos para referencia futura. Deberá proporcionar el comprobante de la compra o la fecha de instalación para obtener servicio técnico bajo la garantía.

Escriba la siguiente información acerca de su mesa de trabajo para ayudarle mejor a obtener asistencia o servicio técnico si alguna vez llegara a necesitarlo. Deberá tener a mano el número completo del modelo y la serie. Usted puede encontrar esta información en la etiqueta con el número de modelo y serie que está ubicada en la parte posterior del producto.

Nombre del distribuidor

Dirección

Número de teléfono

Número de modelo

Número de serie

Fecha de compra
