GAWB66HWGG - établi Gladiator - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Établi modulaire
Marque	Gladiator
Modèle	GAWB66HWGG
Largeur	167,6 cm (66 po)
Profondeur	76,2 cm (30 po)
Hauteur	86,4 cm (34 po)
Capacité de charge maximale	680 kg (1500 lb)
Matériau du dessus	Bois
Matériau des pieds	Métal
Pieds de nivellement	Oui (4)
Outillage requis pour l'assemblage	Clé à douille de 1/2 po (12,7 mm), clé Allen fournie
Nombre de personnes recommandé pour l'assemblage	2 personnes minimum
Garantie du dessus en bois	1 an (défauts de matériau et de fabrication)
Garantie des sections métalliques	À vie (défauts de matériau et de fabrication)
Entretien recommandé	Nettoyer avec un détergent doux et de l'eau tiède, rincer et sécher
Utilisation prévue	Garage atelier

FOIRE AUX QUESTIONS - GAWB66HWGG Gladiator

Quelle est la capacité de charge maximale de l'établi Gladiator GAWB66HWGG ?

La capacité de charge maximale est de 680 kg (1500 lb) répartie uniformément sur l'établi.

Quels outils sont nécessaires pour assembler l'établi ?

Vous aurez besoin d'une clé à douille de 1/2 po (12,7 mm) pour les vis d'ancrage. La clé Allen nécessaire est fournie avec l'établi.

Combien de personnes faut-il pour assembler l'établi ?

Il est recommandé d'être au moins deux personnes pour manipuler et assembler l'établi en raison de son poids.

Comment régler les pieds de nivellement ?

Vissez les pieds de nivellement d'au moins 3,5 tours complets pour assurer une fixation sécurisée. Utilisez une clé à molette si nécessaire. Assurez-vous que les pieds restent engagés d'au moins 1/4 po (6,35 mm) dans l'établi.

Quelle est la garantie de l'établi Gladiator GAWB66HWGG ?

Le dessus en bois bénéficie d'une garantie limitée d'un an contre les défauts. Les sections métalliques sont couvertes par une garantie limitée à vie pour les défauts de matériau et de fabrication.

Comment nettoyer l'établi ?

Utilisez un détergent doux et de l'eau tiède. Rincez complètement et séchez bien. Évitez de laisser de l'eau stagnante sur la surface.

Où puis-je trouver le numéro de modèle et de série ?

Ils se trouvent sur la plaque signalétique située à l'arrière du produit. Conservez votre reçu de vente pour toute demande de service sous garantie.

Puis-je utiliser l'établi dans un environnement commercial ?

Non, l'établi est conçu pour une utilisation résidentielle dans un garage. Une utilisation commerciale annule la garantie.

Comment contacter le service client Gladiator ?

Aux États-Unis, appelez le 1-866-342-4089 (sans frais). Au Canada, contactez Whirlpool Canada LP au 1-800-807-6777.

Que faire si certaines pièces sont manquantes ?

Vérifiez la liste des pièces dans la notice. Si une pièce manque, contactez le service client Gladiator pour obtenir un remplacement. Conservez votre preuve d'achat.

MODE D'EMPLOI GAWB66HWGG Gladiator

Instructions d'assemblage

TABLE OF CONTENTS/TABLE DES MATIÈRES/INDICE

WORKBENCH SAFETY 2

PARTS 3

ASSEMBLY INSTRUCTIONS. 4

WARRANTY 7

SECURITE DE L'ETABLI 8

PIECES. 9

INSTRUCTIONS D'ASSEMBLAGE......10

GARANTIE 13

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

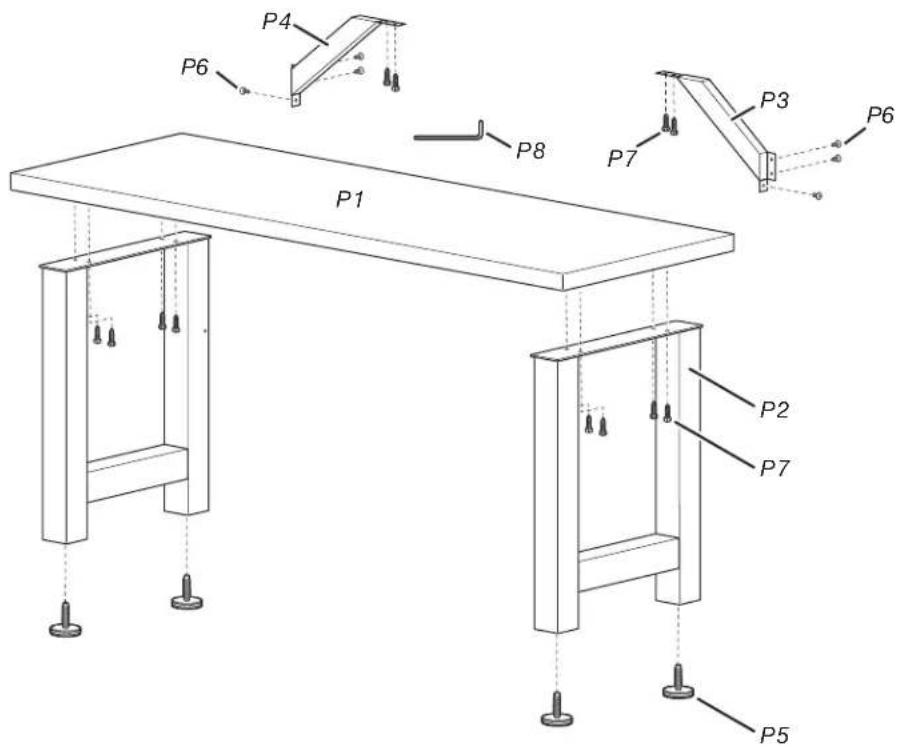

PIÉCES

P1. Dessus de l'établi
P2. Pieds de I'etabli
(deux ensembles soudés)
P3. Entretoise d'angle droit
P4. Entretoise d'angle gauche
P5. Pieds de nivellement (4)

P6. Vis de Allen de 5/16"
(7,94 mm) (6)
P7. Vis d'ancrage de 1/8"
(2,9 cm) (12)
P8. Cle Allen

P6 P7

INSTRUCTIONS D'ASSEMBLAGE

Outillage et pieces

Rassembler les outils et pieces nécessaires avant de commencer l'installation.

Outillage requis

Clé à douille de 1 / 2''(12,7mm) pour vis d'ancrage

Pieces fournies

Dessus de I'etabli

Pieds de nivellement (4)

Pieds de I'établi (deux ensembles soudés)

Vis de Allen de 5/16" (7,94 mm) (6)

Entretoise d'angle droit

Vis d'ancrage de 1 1/6 (2,9 cm) (12)

Entretoise d'angle gauche

Cle Allen

Spécifications d'utilisation de l'établi

AVERAGEMENT

Risque de poids excessif

Au moins deux personnes sont requises pour déplacer les étagères.

Le non-respect de cet averissement pourrait entrainer une blessure au dos ou autre blessure.

Conqu pour etreutilisedansungarage.

La limite de charge maximale est de 1500 lb (680 kg) pour l'établi.

Deballage de l'établi

1. Deballer les pieds, le entreprises, et le matériel de la boîte. Vérifier le contenu. Voir la section "Pièces fournies".

REMARQUE: Laisser le dessus de l'établi sur le carton d'emballage lors de l'assemblage.

1. Enlever les cornières du dessus de l'établi. Les trous préperçés devraient être visibles.
2. Jeter ou recycler tous les matérielux d'emballage.

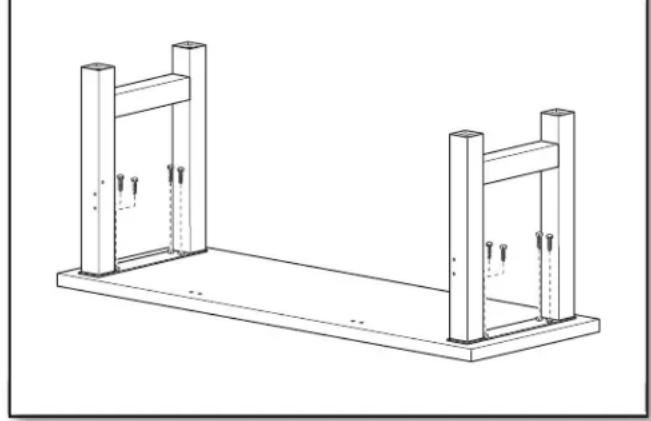

Installation des pieds et supports d'angle

IMPORTANT : Les trous préperçés dans la face inférieure du sommet de l'établi se trouvent le long de la rive arrérique de l'établi.

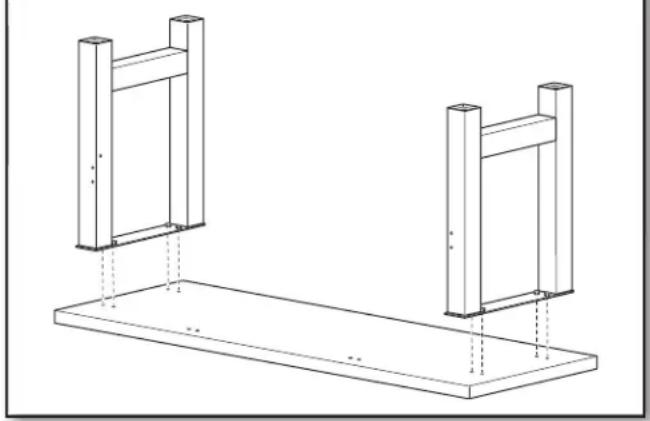

1. Placer les pieds

   Avec les écrous rivés simples orientés vers l'intérieur et les deux trous écrous rivés par pied à l'arrière de l'établi, placer chaque paire de pieds sur la face inférieure du sommet et aligner les trous de la plaque avec les trous préperçés du sommet de l'établi.

2. Fixer les pieds au sommet de l'établi

   A l'aide de huit vis d'ancrage (quatre vis par paire), fixer les pieds au sommet de l'établi. Ne pas serrer complètement les vis.

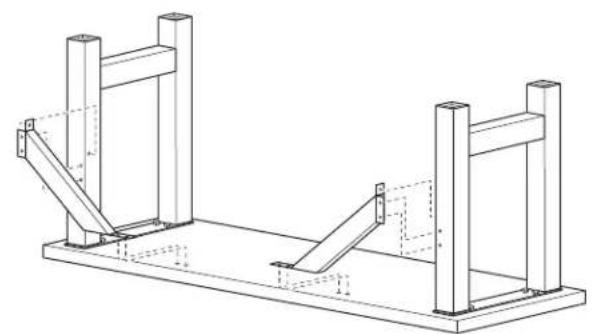

3. Aligner les trous des supports d'angle

Aligner les trou des supports d'angle avec les trou du sommet de l'établi et les trou des pieds.

IMPORTANT: Certains supports d'angle sent concus pour une utilisation à gauche, d'autres à droite. Si la configuration des trous ne correspond pas d'un côte, essayer l'autre.

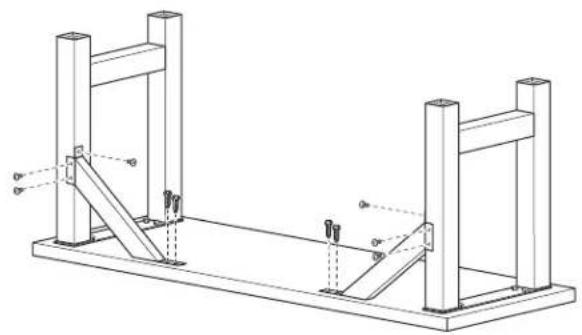

4. Fixer les supports d'angle aux l'établi

Utiliser deux vis d'ancrage par support, fixer les supports d'angle à la face inférieure du sommet de l'établi. Ne pas serrer complètement les vis.

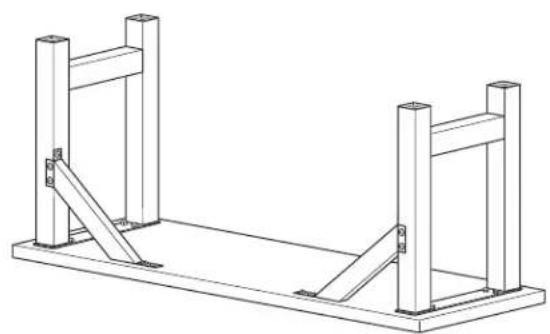

5. Fixer les supports d'angle aux pieds

À raison de trois vis Allen par support, fixer les supports d'angle aux pieds. Ne pas serrer complètement les vis.

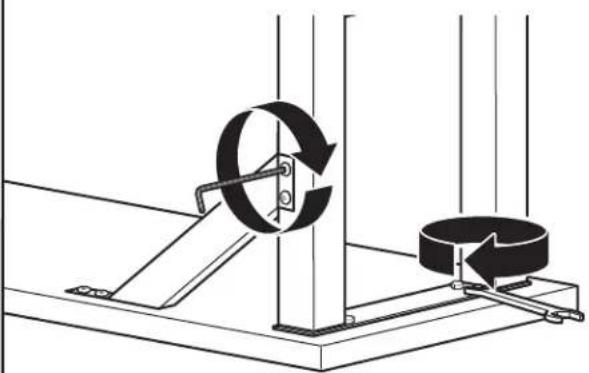

6. Serrer les vis et les boules

Serrer complètement toutes les vis et les boules.

7. Visser les pieds de nivellement

Visser les pieds de nivellement. Les pieds de nivellement ont un cotoé plat concu pour l'utilisation d'une clé a molette si nécessaire.

IMPORTANT : Visser chaque pied de nivellement un minimum de 3,5 tours complets pour s'assurer que les pieds sont sécurisés.

Fin de l'assemblage

AVERAGEMENT

Risque de poids excessif

Au moins deux personnes sont requises pour déplacer les étagères.

Le non-respect de cet averissement pourrait entrainer une blessure au dos ou autre blessure.

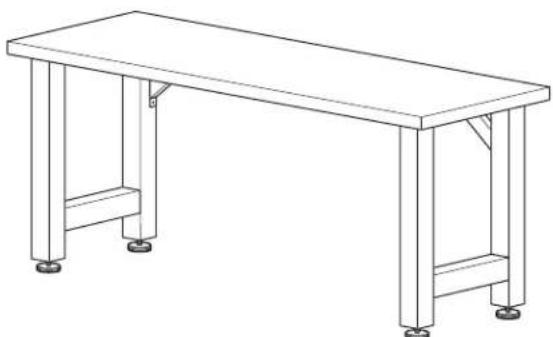

1. Mettre l'établi

À deux personnes ou plus,mettre l'établi debout et le placer à son emplacement final.

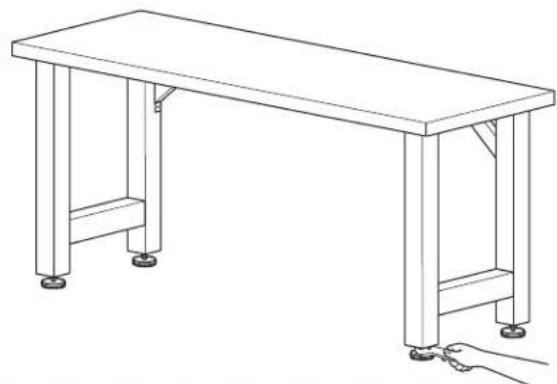

2. Regler les pieds de nivellement

Régler les pieds de nivellement si nécessaire.
IMPORTANT: Lorsqu'on regle les pieds de nivellement, s assurer qu'ils sent engagements dans le pied de l'établi d'au mains 1/4" (6,35 mm).

Entretien de l'établi

1. Laver l'établi avec un détergent doux et de l'eau tiède. Veiller à ne jamais laisser d'eau sur l'établi.
2. Rincer complètement et bien sécher.

GARANTIE DE L'ETABLI MODULAIRE DE GLADIATOR® GARAGEWORKS

GARANTIE LIMITEE DE UN AN SUR LE DESSUS DE L'ETABLI EN BOIS

Pendant un an à compter de la date d'achat, lorsque ce produit a été utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Gladiator GarageWorks remplaça ou réparera le produit ou les pieces défectueux pour corriger les vices de matériel ou de fabrication.

GARANTIE LIMITEE A VIE SUR LES SECTIONS METALLIQUES DE L'ETABLI

Pendant toute la vie du produit, lorsque l'établi modulaire est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Gladiator® GarageWorks paiera pour la réparation ou le remplacement du produit ou des pieces défectueux pour corriger les vices de matériaux ou de fabrication.

Gliadiator* GarageWorks ne paiera pas pour:

1. Les appels de service pour rectifier l'installation de tout produit Gladiator GarageWorks ou pour expliquer comment l'utiliser ou l'insteller.
2. Les dommages causés par une manipulation ou une expédition des produits incorrecte, ou les produits endommagés par accident, mésusage, abus, incendie, inondation, installation incorrecte, actes de Dieu, négligence, corrosion, modification ou mauvaise manipulation.
3. Les frais d'expédition ou de transport pour livrer des produits de rechange ou returner des produits défectueux.
4. Les réparations ou les remplacements lorsque le produit est utilisé autrement que dans une utilisation normale, unifamiliale, comme dans un environnement commercial ou manipulé d'une façon non conforme aux instructions d'installation fournies avec le produit.
5. Les défauts d'apparance - éraflures, traces de chic ou fissures - n' affectant pas la fonctionnalité ou la résistance structurale du produit.
6. Les pièces ou le produit de rechange pour les produits Gladiator® GarageWorks qui sont utilisés en dehors des États-Unis et du Canada.
7. Au Canada, les frais de voyage ou de transport pour les clients qui habitent dans des régions éloignées.
8. Tous les frais de main-d'oeuvre encourus au cours de la période de garantie limitee
9. Les dommages causés par un chargement incorrect au-delà de la capacité de poids maximum spécifique dans les instructions d'assemblage fournies avec le produit.
10. Les surfaces endommagées par une interaction chimique causée par la corrosion de la peinture ou du métal.
11. Tout dommage, toute fente, fendillement, fissure ou déformation de la surface en bois après la première année.

CLAUSE D'EXONERATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES PROLONGÉES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGEPARTICULARI, SONT EXCLUES DE LA PRESENTE GARANTIE, ET CE DANS LES LIMITEAUTORISEES PAR LA LOI. TOUTEGARNTIE IMPLICITÉPOUVANT ÉTREMPOSEAÀPURALOISTÉLIMITEAùUNANOUÀLAPLUS COURTE PÉRIODEAUTORISEEPARLA LOI.CERTAINESJURIDIXTIONSNEPERMETTENTPASLA LIMITATIONOU L'EXCLUSIONDE L'A DUREE DE VALIDÉ DES GARANTIES IMPLICITÉS QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGEPARTICULARI;PAR CONSEQUENT LES LIMITATIONS OU EXCLUSIONS STIPULEESDANSLES PRÉSENTÉSPeuVENTNE PASVOUSÉTRE APPLICABLES.CETTE GARANTIE VOUS CONFÉRÉDS DROITS JURIDIQUES SPECIFIQUES ET VOUS PCUVEZ ÉGAELEMENT JOUR d'autres DROITS qui PEUVENT VARIER D'UN ÉTAT à L'AUTRESOU DU 'UNEPROVINCE à L'AUTRE.

A l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter vous marchand Gladiator * GarageWorks autorisé pour déterminer si une autre garantie s'applique.

Si you've aso bein de service,pelez le Centre pour I'Exeriece de la clientele de GladiatorGarageWorks au 1-866-342-4089 (sans frais), de n'importe ou aux E.-U. Au Canada, contactez voire compagnie de service designee par Whirlpool Canada LP ou composez le 1-800-807-6777.

Aux Etats-Unis, Gladiator GarageWorks correspond à Whirlpool Corporation, Benton Harbor, Michigan 49022. Au Canada, Gladiator GarageWorks correspond à Whirlpool Canada LP, Mississauga, ON L5N 3A7. 11/09

Conserve ce manuel et votre reçu de vente ensemble pour réference ultérieure. Pour le service sous garantie, vous doivent partager un document provuant la date d'achat ou d'installation.

Inscrive les renseignements suivants au sujet de votre établi modulaire pour moins vous aider à Obtir assistance ou service en cas de besoin. Vous devrez connaître le nombre de modèle et le numéro de série au complet. Vous trouvez ces renseignements sur la plaque signalétique située à l'arrêt du produit.

Nom du marchand

Adresse

Numero de téléphone

Numero de modulo.

Numero de série

Date d'achat

Numero de téléphone.

Numero de modelos

Numero de série.

Fecha de comprra
