Marque	Gladiator
Modèle	GAMW36HWEG
Type de produit	Établi modulaire à hauteur réglable
Dimensions (L × P × H)	Environ 122 cm × 61 cm × 86 cm (selon réglage)
Matériau du plateau	Bois
Matériau de la structure	Acier
Capacité de charge maximale	1360,8 kg (3000 lb)
Hauteur réglable	Oui (par pas de 2,5 cm environ)
Nombre de pieds	4 (2 externes, 2 internes) + pieds de nivellement
Panneau arrière inclus	Oui
Pieds de nivellement	Oui (ajustables jusqu'à 1,9 cm)
Utilisation recommandée	Garage, atelier professionnel ou domestique
Assemblage requis	Oui (instructions fournies)
Outils nécessaires pour l'assemblage	Clé à douille 9/16", clé à molette, clé de 7/16"
Entretien	Nettoyage avec détergent doux et eau tiède, séchage complet
Garantie du plateau en bois	1 an (pièces et main-d'œuvre)
Garantie des sections métalliques	À vie (pièces et main-d'œuvre)
Pays de fabrication	Non spécifié (garantie valable aux États-Unis et au Canada)
Contact service client	États-Unis : 1-866-342-4089, Canada : 1-800-807-6777

FOIRE AUX QUESTIONS - GAMW36HWEG Gladiator

Quelle est la capacité de charge maximale de l'établi Gladiator GAMW36HWEG ?

La capacité de charge maximale est de 1360,8 kg (3000 lb) répartis uniformément sur le plateau.

Comment régler la hauteur de l'établi ?

La hauteur se règle en insérant les pieds internes dans les pieds externes et en alignant les trous de réglage. Utilisez les boulons, rondelles et écrous papillons fournis pour fixer la hauteur souhaitée.

L'établi est-il livré assemblé ?

Non, l'établi nécessite un assemblage. Suivez les instructions fournies. Il est recommandé d'être deux personnes ou plus pour le montage en raison du poids.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'une clé à douille de 9/16'', d'une clé à molette et d'une clé de 7/16''.

Comment entretenir l'établi ?

Nettoyez avec un détergent doux et de l'eau tiède, rincez abondamment et séchez complètement. Évitez de laisser de l'eau stagnante sur le plateau.

Quelle est la garantie de l'établi ?

Le plateau en bois bénéficie d'une garantie limitée d'un an (pièces et main-d'œuvre). Les sections métalliques sont garanties à vie contre les défauts de matériaux et de fabrication.

Quelles sont les dimensions exactes de l'établi ?

Les dimensions varient selon la hauteur réglée. En position basse, l'établi mesure environ 122 cm de long, 61 cm de profondeur et 86 cm de haut. Consultez la notice pour les cotes précises.

L'établi peut-il être utilisé à l'extérieur ?

L'établi est conçu pour une utilisation en garage ou atelier couvert. Une exposition prolongée à l'humidité ou aux intempéries pourrait endommager le plateau en bois et la structure métallique.

Comment contacter le service client Gladiator ?

Aux États-Unis, appelez le 1-866-342-4089. Au Canada, composez le 1-800-807-6777.

Des pièces de rechange sont-elles disponibles ?

Oui, Gladiator propose des pièces de rechange. Contactez le service client pour commander des pieds, des boulons ou un plateau de rechange. Conservez votre numéro de modèle et votre preuve d'achat.

MODE D'EMPLOI GAMW36HWEG Gladiator

ÉTABLI MODULAIRE À HAUTEUR RÉGLABLE

Instructions d'assemblage

TABLE OF CONTENTS/ÍNDICE/TABLE DES MATIÈRES

WORKBENCH SAFETY......2

Outillage et pièces.... 14

Spécifications d'utilisation de l'établi..... 14

Déballage de l'établi.... 14

Pièces 15

Installation des pieds et

du panneau arrière 16

Fin de l'assemblage.... 18

Entretien de l'établi.... 18

GARANTIE 19

IT'S TIME TO RETHINK THE GARAGE.®

Aux É.-U. téléphoner au 1-866-342-4089

In Canada call: 1-800-807-6777

Au Canada téléphoner au 1-800-807-6777

www.GladiatorGW.com

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

INSTRUCTIONS D'ASSEMBLAGE

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation.

Outillage requis

■ Clé à douille de 9/16

■ Clé à molette

■ Clé de 7/16"

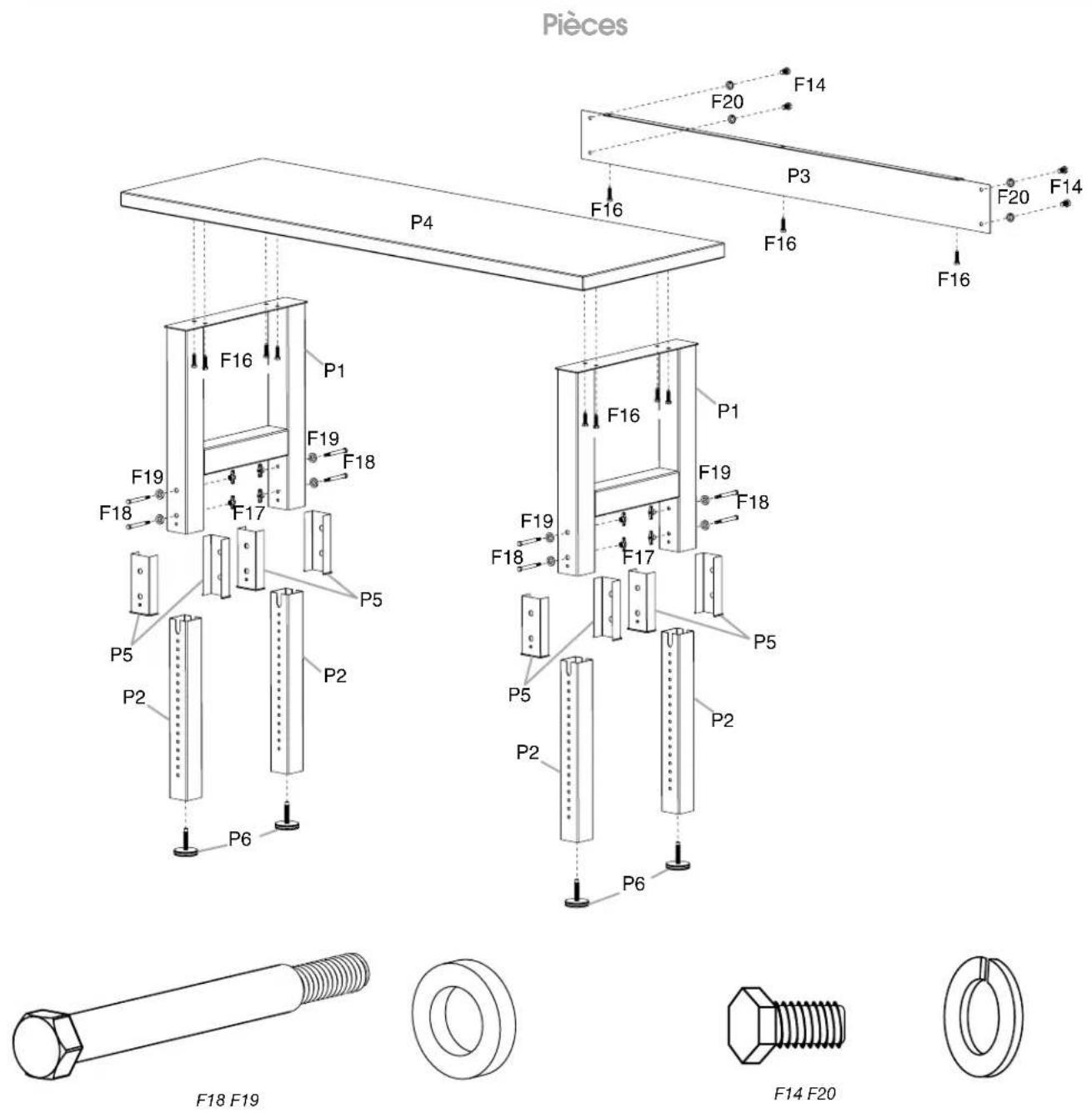

Pièces fournies—Établi de 4 pi (121,9 cm), 6 pi (182,9 cm) ou 8 pi (243,9 cm)

■ P1—Pieds externes de l'établi (2 ensembles soudés)

■ F14—Boulons de 1/4 " – 20 x 3/4 " (4)

■ P2—Pieds internes de l'établi (4)

■ F16—Vis de 3/8 " x 11/2 " (11)

■ P3—Panneau arrière de l'établi

■ F17—Écrous papillons (8)

■ P4—Sommet de l'établi

■ F18—Boulons de 5/16" (8)

■ P5—Cales (8)

■ F19—Rondelles de 5/16 " (8)

■ P6—Pieds de nivellement (4)

■ F20—Rondelles de blocage de 1/4 " (4)

Spécifications d'utilisation de l'établi

■ Conçu pour être utilisé dans un garage.
■ La limite de charge maximale est de 3 000 lb (1 360,8 kg) pour l'établi.

Déballage de l'établi

1. Déballer les pieds et le matériel de la boîte. Vérifier le contenu. Voir "Pièces fournies".
2. Enlever le panneau arrière et le mettre de côté. REMARQUE : Laisser le dessus de l'établi sur le carton d'emballage lors de l'assemblage.
3. Enlever les coins du dessus de l'établi. Les trous de boulons doivent être visibles.
4. Jeter ou recycler tous les matériaux d'emballage.

Installation des pieds et du panneau arrière

REMARQUE : Assembler et ajuster cet établi à l'envers conformément aux illustrations. S'assurer que le sommet de l'établi repose à plat sur le plancher et que les pieds sont en l'air.

Installation des pieds externes et du panneau arrière

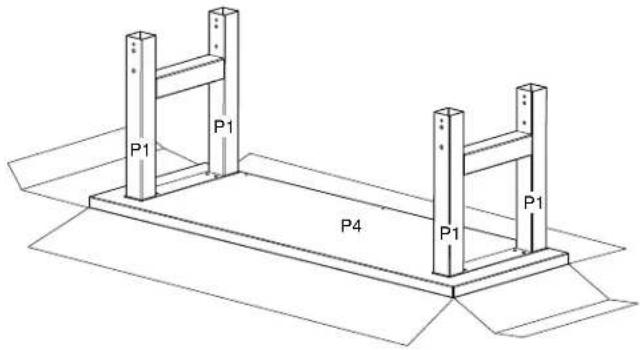

1. Placer chaque ensemble de pieds externes (P1) sur le dessous de l'établi et aligner les trous.
2. Fixer les pieds (P1) au sommet de l'établi (P4) à l'aide des 8 vis (F16). S'assurer que les vis sont insérées bien droit dans les trous. Installer les vis à l'aide d'une clé à douille de 3/16 ", mais ne pas les serrer complètement.

REMARQUES :

■ Serrer les vis (F16) en angle pourrait exercer une pression trop importante sur les vis, ce qui pourrait les casser.
■ Les trous sur les pieds sont de forme ovale afin de laisser de l'espace pour de petits réglages éventuels lors de l'assemblage de l'établi.

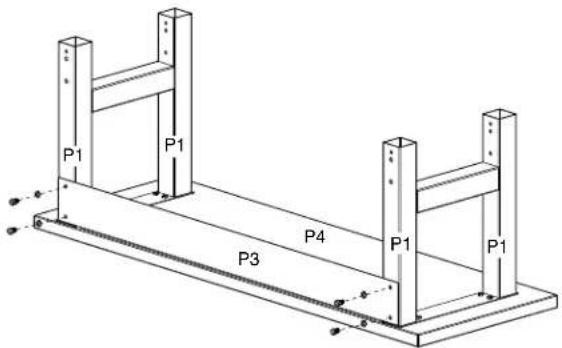

1. Fixer le panneau arrière (P3) aux pieds externes à l'aide des 4 boulons (F14) et des rondelles de blocage (F20) fournis. Ne pas serrer complètement les boulons à ce stade.

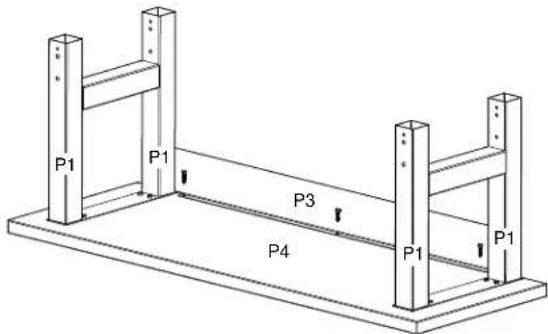

1. Fixer le panneau arrière (P3) au sommet de l'établi (P4) à l'aide des vis restantes (F16). S'assurer que les vis sont insérées bien droit dans les trous. Serrer les vis avec une clé à douille de %e". REMARQUE : Serrer les vis (F16) en angle pourrait exercer une pression trop importante sur les vis, ce qui pourrait les casser.

1. À l'aide d'une clé de 7/16", serrer complètement les boulons fixant le panneau arrière (P3) aux pieds externes (P1).

REMARQUE : Ne pas serrer excessivement les boulons et les vis.

1. Serrer tous les boulons et vis restants.

REMARQUE : Ne pas serrer excessivement les boulons et les vis.

Installation du pied interne

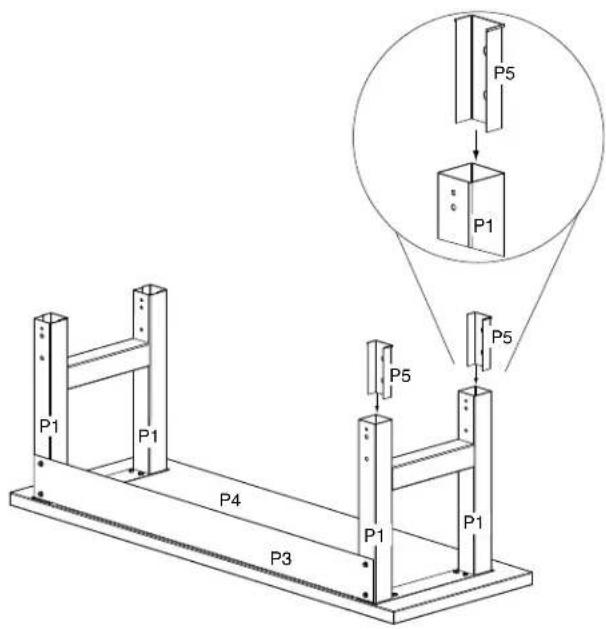

1. Insérer une des cales en plastique (P5) dans le pied externe (P1) tel qu'indiqué.

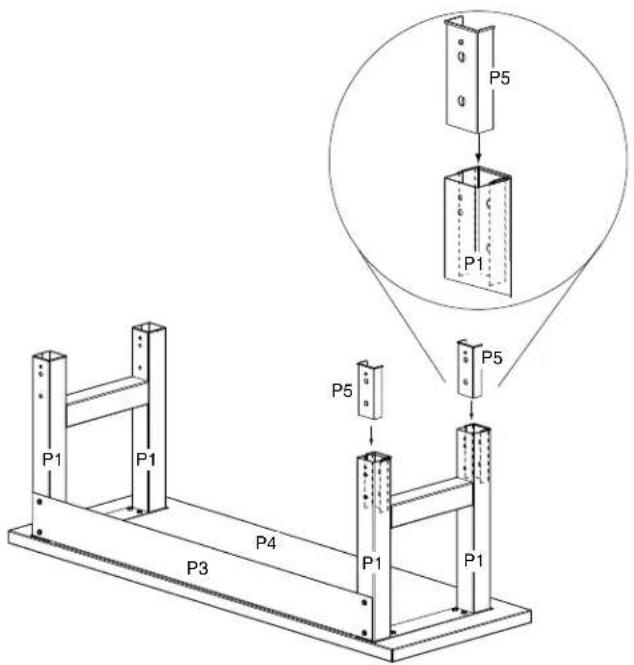

Insérer une autre cale (P5) dans le pied externe (P1) tel qu'indiqué.

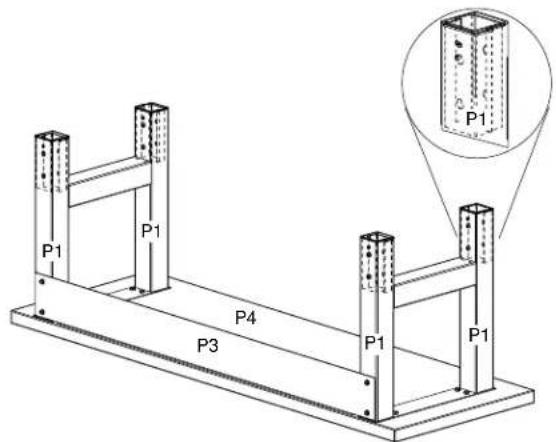

Les boutons/onglets des cales (P5) doivent s'insérer dans les trous percés dans le pied externe (P1) tel qu'illustré. Répéter pour chaque pied.

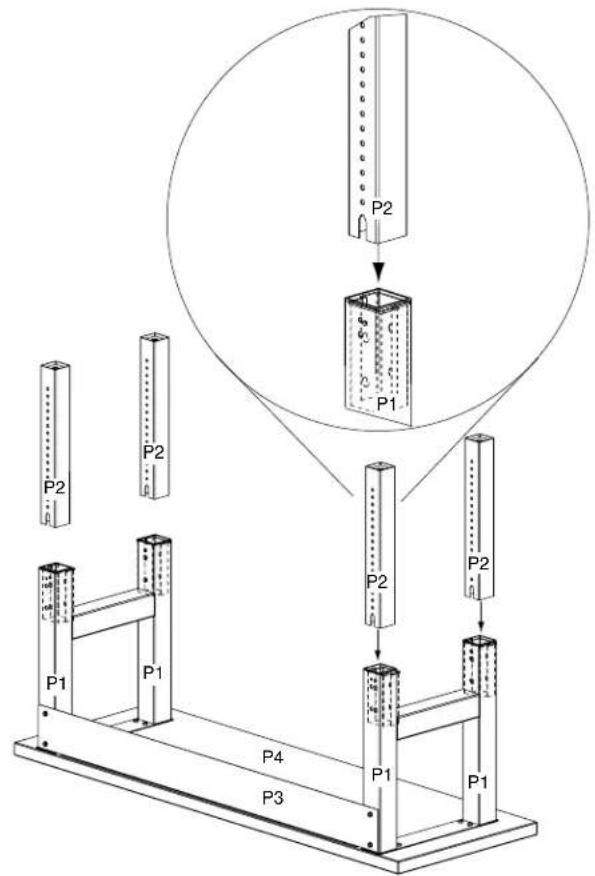

1. Insérer un des pieds internes (P2) dans le pied externe (P1) tel qu'indiqué.

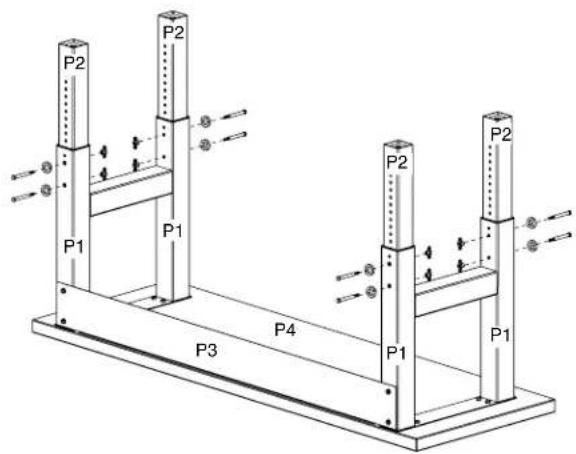

1. Aligner les trous de réglage du pied interne (P2) avec les trous de réglage du pied externe et les placer à la hauteur souhaitée pour l'établi.
2. Insérer une vis à tête hexagonale (F18) et une rondelle (F19), puis les fixer avec un écrou papillon (F17). Veiller à ce que la vis à tête hexagonale soit bien alignée avec le trou de réglage de forme hexagonale. Répéter pour chaque pied.

REMARQUE : Pour minimiser le nombre de réglages nécessaires durant le montage, s'assurer que les trous de réglage sont alignés à la bonne hauteur pour tous les pieds.

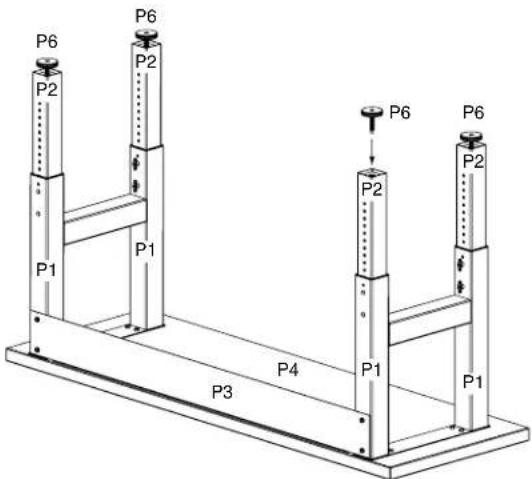

1. Visser les pieds de nivellement (P6). Les pieds de nivellement (P6) possèdent un côté plat—il est conçu pour que l'on puisse utiliser une clé à molette si nécessaire.

IMPORTANT : Pour installer les pieds de nivellement (P6), les tourner dans le sens horaire d'au moins 1½" (3,8 cm) (soit 12 tours complets). Les pieds de nivellement peuvent être relevés ou abaissés de ¾" (1,9 cm) supplémentaires ou jusqu'à ce qu'il ne soit plus possible de les tourner et qu'ils soient en contact avec le dessous du pied intérieur (P2).

REMARQUE : Avant de redresser l'établi, vérifier qu'il reste le même nombre de trous de réglage inutilisés sur chaque pied pour être sûr que l'établi est d'aplomb.

Fin de l'assemblage

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et assembler l'établi.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

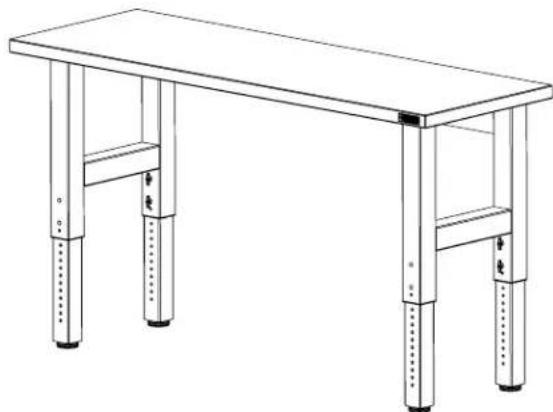

1. À deux personnes ou plus, mettre l'établi debout et le placer à son emplacement final.

1. Régler les pieds de nivellement si nécessaire.

Entretien de l'établi

1. Laver l'établi avec un détergent doux et de l'eau tiède. Veiller à ne jamais laisser d'eau sur l'établi.
2. Rincer complètement et bien sécher.

GARANTIE DE L'ÉTABLI MODULAIRE DE GLADIATOR® GARAGEWORKS

GARANTIE LIMITÉE DE UN AN SUR LE DESSUS DE L'ÉTABLI EN BOIS

Pendant un an à compter de la date d'achat, lorsque ce produit a été utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Gladiator® GarageWorks remplacera ou réparera le produit ou les pièces défectueux pour corriger les vices de matériaux ou de fabrication.

GARANTIE LIMITÉE À VIE SUR LES SECTIONS MÉTALLIQUES DE L'ÉTABLI

Pendant toute la vie du produit, lorsque l'établi modulaire est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Gladiator® GarageWorks paiera pour la réparation ou le remplacement du produit ou des pièces défectueux pour corriger les vices de matériaux ou de fabrication.

Gladiator® GarageWorks ne paiera pas pour :

1. Les appels de service pour rectifier l'installation de tout produit Gladiator ^® GarageWorks ou pour expliquer comment l'utiliser ou l'installer.
2. Les dommages causés par une manipulation ou une expédition des produits incorrecte, ou les produits endommagés par accident, mésusage, abus, incendie, inondation, installation incorrecte, actes de Dieu, négligence, corrosion, modification ou mauvaise manipulation.
3. Les frais d'expédition ou de transport pour livrer des produits de rechange ou retourner des produits défectueux.
4. Les réparations ou les remplacements lorsque le produit est utilisé autrement que dans une utilisation normale, unifamiliale, comme dans un environnement commercial ou manipulé d'une façon non conforme aux instructions d'installation fournies avec le produit.
5. Les défauts d'apparence - éraflures, traces de choc ou fissures - n'affectant pas la fonctionnalité ou la résistance structurale du produit.
6. Les pièces ou le produit de rechange pour les produits Gladiator ^® GarageWorks qui sont utilisés en dehors des États-Unis et du Canada.
7. Au Canada, les frais de voyage ou de transport pour les clients qui habitent dans des régions éloignées.
8. Tous les frais de main-d'œuvre encourus au cours de la période de garantie limitée.
9. Les dommages causés par un chargement incorrect au-delà de la capacité de poids maximum spécifiée dans les instructions d'assemblage fournies avec le produit.
10. Les surfaces endommagées par une interaction chimique causée par la corrosion de la peinture ou du métal.
11. Tout dommage, toute fente, fendillement, fissure ou déformation de la surface en bois après la première année.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LES GARANTIES IMPLICITES, Y COMPRIS DANS LA MESURE APPLICABLE LES GARANTIES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT EXCLUES DANS LA MESURE AUTORISÉE PAR LA LOI. TOUTE GARANTIE IMPLICITE POUVANT ÊTRE IMPOSEE PAR LA LOI EST LIMITEE À UN AN, OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. CERTAINES JURIDICTIONS NE PERMETTENT PAS LA LIMITATION OU L'EXCLUSION DE LA DURÉE DE VALIDITÉ DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER; PAR CONSEQUENT LES LIMITATIONS OU EXCLUSIONS STIPULÉES DANS LES PRÉSENTES PEUVENT, NE PAS VOUS ÊTRE APPLICABLES. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ÉTAT À L'AUTRE OU D'UNE PROVINCE À L'AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Gladiator® GarageWorks autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, appelez le Centre pour l'eXpérience de la clientèle de Gladiator GarageWorks au 1-866-342-4089 (sans frais), de n'importe où aux E.-U. Au Canada, contactez votre compagnie de service désignée par Whirlpool Canada LP ou composez le 1-800-807-6777.

Aux États-Unis, Gladiator® GarageWorks correspond à Whirlpool Corporation, Benton Harbor, Michigan 49022. Au Canada, Gladiator® GarageWorks correspond à Whirlpool Canada LP, Mississauga, ON L5N 3A7.

11/09

Conservez ce manuel et votre reçu de vente ensemble pour référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre établi modulaire pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située à l'arrière du produit.

Nom du marchand

Adresse

Numéro de téléphone

Numéro de modèle

Numéro de série

Date d'achat
