Type de produit	Kit de porte coulissante pour portes en bois
Marque	Vevor
Modèle	YMXT-XC40-5
Nombre de portes	2 portes
Épaisseur de porte compatible	35 mm et 45 mm
Poids maximal par porte	68 kg (150 lb)
Matériaux principaux	Acier (rail, supports), plastique (guide, butée)

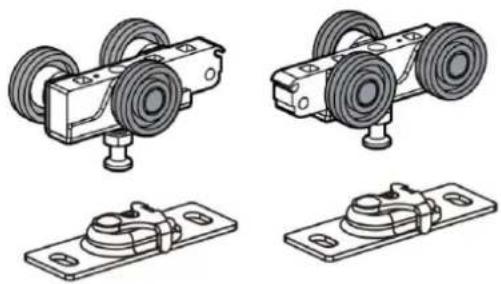

Contenu du kit	Rail, 2 suspensions avec roues, 2 plaques de montage, guide au sol, butée, vis de fixation
Installation	Montage sur linteau, réglage en hauteur possible, guide au sol
Réglage	Hauteur réglable via clé sur les suspensions
Entretien	Nettoyer avec un chiffon doux, éviter l'exposition prolongée au soleil
Sécurité	Ne pas utiliser si endommagé, porter des EPI (lunettes, gants) lors de l'installation
Réparabilité	Pièces détachées disponibles via le support technique Vevor
Garantie	Certificat de garantie électronique sur www.vevor.com/support
Fabricant	Shanghai Muxin Muye Youxian Gongsi, Shanghai, Chine
Importateur (UE)	E-CrossStu GmbH, Francfort-sur-le-Main, Allemagne

FOIRE AUX QUESTIONS - YMXT-XC40-5 Vevor

Quel type de porte convient à ce kit Vevor YMXT-XC40-5 ?

Ce kit est conçu pour des portes en bois d'une épaisseur de 35 mm ou 45 mm. Il prend en charge deux portes coulissantes.

Quel est le poids maximal par porte ?

Chaque porte peut peser jusqu'à 68 kg (150 lb). Ne dépassez pas cette limite pour éviter d'endommager le rail ou les suspensions.

Comment régler la hauteur des portes après installation ?

Utilisez une clé fournie pour tourner l'axe de réglage sur les suspensions. Cela permet d'ajuster la hauteur de chaque porte indépendamment.

Faut-il percer des trous dans le sol pour le guide ?

Oui, le guide au sol se fixe avec des vis. Assurez-vous que le sol est stable et que le guide est positionné à l'aplomb entre les portes.

Le rail est-il de taille standard ?

Le rail doit être coupé à la longueur de votre ouverture. La formule pour deux portes est : 2 × largeur de porte − 1 pouce (25 mm).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un mètre, d'une clé, d'un tournevis et des vis fournies. Portez des lunettes et des gants de sécurité.

Comment entretenir le kit de porte coulissante ?

Nettoyez régulièrement le rail et les roues avec un chiffon doux. Évitez l'exposition prolongée au soleil pour prévenir le vieillissement des plastiques.

Que faire si la porte ne glisse pas correctement ?

Vérifiez que le rail est de niveau, que les roues ne sont pas obstruées et que la hauteur est correctement réglée. Lubrifiez légèrement le rail si nécessaire.

Puis-je commander des pièces de rechange ?

Oui, contactez le support technique Vevor via www.vevor.com/support pour obtenir des pièces détachées comme les suspensions, le guide ou la butée.

Ce kit est-il adapté à une porte de placard ?

Oui, il convient pour des portes de placard ou de séparation, à condition que l'ouverture soit correctement préparée (coins d'équerre, linteau de niveau, jambages droits).

MODE D'EMPLOI YMXT-XC40-5 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ensemble de portes coulissantes

Modèle : YMXT-XC40-5

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ensemble de portes coulissantes

Modèle : YMXT-XC40-5

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

INSTRUCTIONS

Merci beaucoup d'avoir choisi cet ensemble de portes coulissantes.

- Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront à obtenir les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur différente de celle de l'article réel.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT :

Assurez-vous que les réglementations en matière de santé et de sécurité, les autorités locales et les pratiques

générales de l'atelier sont respectées lors de l'utilisation des outils.

* N'utilisez PAS d'outils s'ils sont endommagés.

Maintenez les outils en bon état et propres pour une performance optimale et sûre.

*

Portez des vêtements adaptés pour éviter les accrocs. Ne portez pas de bijoux flottants et n'attachez pas les cheveux longs.

Tenez compte de tous les outils et pièces utilisés.

* Si vous travaillez à partir du véhicule, assurez-vous que le lieu de travail est sûr et stable.

*

N'utilisez pas ces outils si vous êtes fatigué ou sous l'influence de

alcool, drogues ou médicaments intoxicants.

* AVERTISSEMENT DE SÉCURITÉ PERSONNELLE!

Portez toujours un équipement de protection individuelle.

*ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

1. Portez toujours des lunettes de sécurité antichoc qui assurent une protection frontale et latérale des yeux. L'équipement de protection des yeux doit être conforme aux normes CSA Z94.3-07 ou ANSI Z87.1 selon le type de travail effectué.

2. Portez des gants qui assurent une protection en fonction des matériaux de travail ou pour réduire les effets des vibrations de l'outil.

Montage et utilisation

PRÉ-INSTALLATION

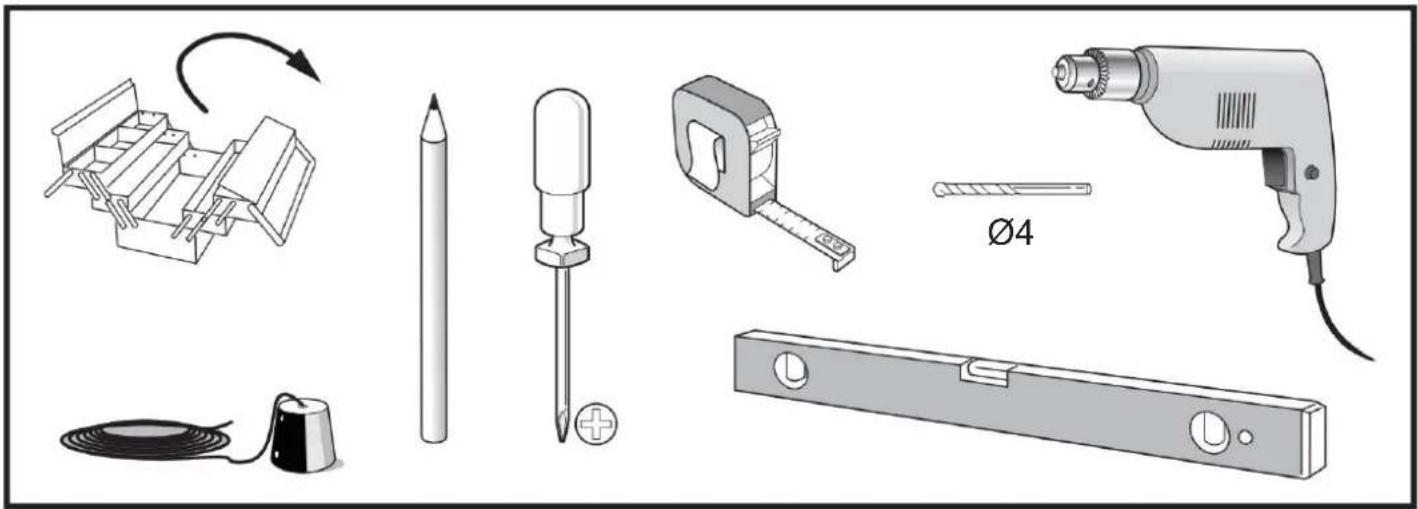

OUTILS REQUIS

QUINCAILLERIE POUR PORTES COULISSANTES Convient aux portes en bois de 35 et 45 mm d'épaisseur

chaque porte a un poids maximum de 150 lb

PRÉPAREZ L'OUVERTURE AVEC SOIN : ASSUREZ-VOUS QUE LES COINS SONT ÉQUERRES, QUE L'EN-TÊTE EST DE NIVEAU ET QUE LES JAMBAGES SONT DROITS.

2 portes : 2x largeur de porte-1"

1 Montez le rail sur l'en-tête : coupez le rail pour l'adapter à l'ouverture. Insérez les cintres dans le rail et montez-le sur l'en-tête avec VIS à tête cylindrique. R 8 de F-1,4 (52 mm).


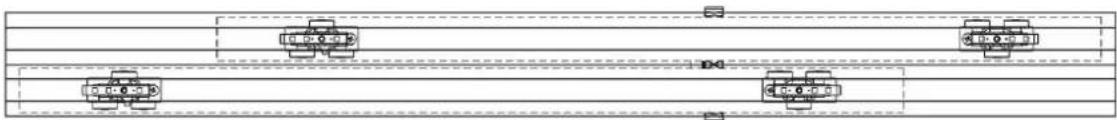

REMARQUE : Alternez les ensembles de roues de suspension sur la piste pour assurer une pression uniforme.

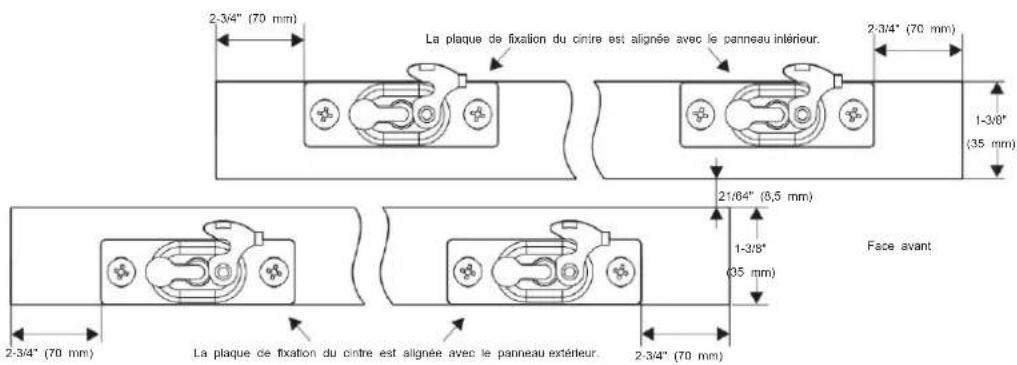

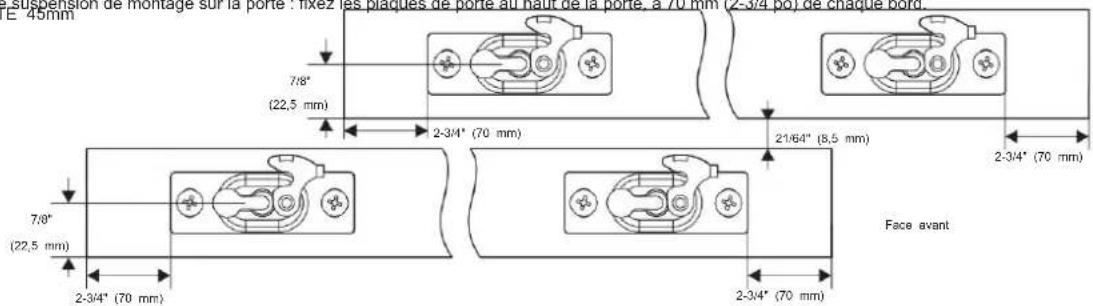

2 plaques de suspension de montage sur la porte : fixez les plaques de porte au haut de la porte, à 70 mm (2-3/4 po) de chaque bord.

PORTE 35mm

3 Accrochez d'abord la norte sur le pied avant du rail. Faites glisser l'axe de pivot du support dans doume et verroumez la en place avec le clip: Vernez que le déplacement est fulde.

Répètez l'opération avec la porte arrière.

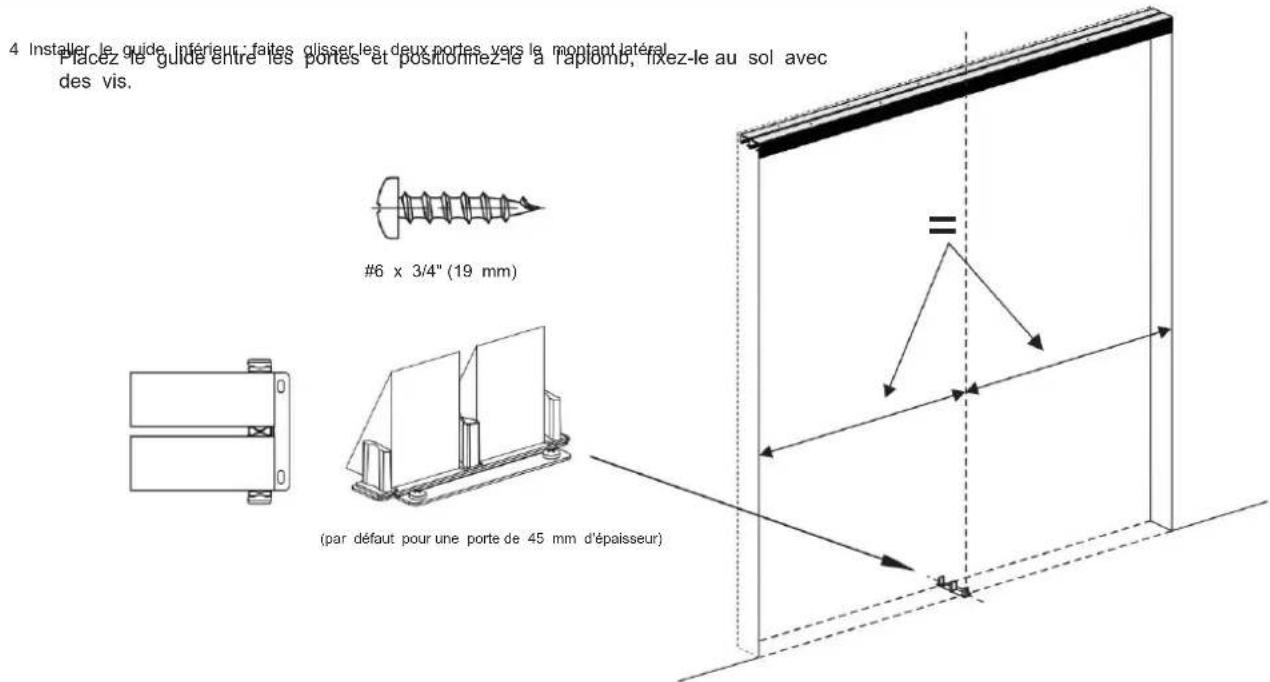

Instructions d'installation du guide au sol pour porte en bois de 35 mm d'épaisseur :

1

2

3

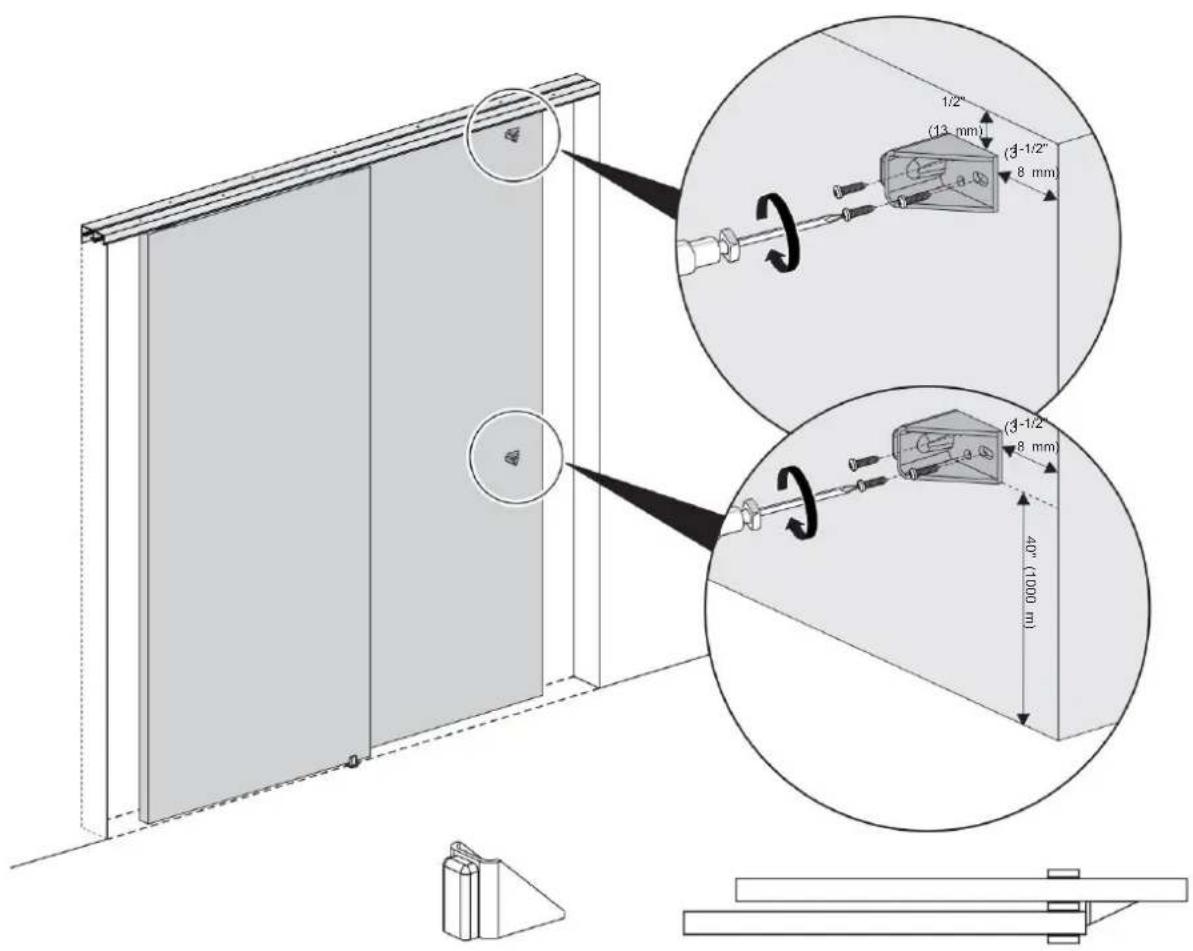

6 Installer la butée : Fixez la butée à l'arrière de la porte avant à 1-1/2" (38 mm) du bord de la porte, 1/2" (13 mm) du haut (creux (royau solide) ou portes à 40" (1000 mm) du bas (royau solide).

1. Évitez l'exposition prolongée au soleil pour éviter le vieillissement.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique www.vevor.com/support
