Produkttyp	Schienenset für Schiebetüren aus Holz
Marke	Vevor
Modell	YMXT-XC40-5
Anzahl der Türen	2 Türen
Passende Türstärke	35 mm und 45 mm
Maximales Gewicht pro Tür	68 kg (150 lb)
Hauptmaterialien	Stahl (Schiene, Halterungen), Kunststoff (Führung, Anschlag)
Lieferumfang	Schiene, 2 Aufhängungen mit Rollen, 2 Montageplatten, Bodenführung, Anschlag, Befestigungsschrauben
Montage	Montage am Sturz, Höhenverstellung möglich, Bodenführung
Verstellung	Höhenverstellbar über Schlüssel an den Aufhängungen
Pflege	Mit einem weichen Tuch reinigen, längere Sonneneinstrahlung vermeiden
Sicherheit	Nicht verwenden, wenn beschädigt, bei der Montage PSA (Schutzbrille, Handschuhe) tragen
Reparierbarkeit	Ersatzteile über den technischen Support von Vevor erhältlich
Garantie	Elektronische Garantieurkunde auf www.vevor.com/support
Hersteller	Shanghai Muxin Muye Youxian Gongsi, Shanghai, China
Importeur (EU)	E-CrossStu GmbH, Frankfurt am Main, Deutschland

Häufig gestellte Fragen - YMXT-XC40-5 Vevor

Welche Türart ist für dieses Vevor YMXT-XC40-5 Set geeignet?

Dieses Set ist für Holztüren mit einer Stärke von 35 mm oder 45 mm ausgelegt. Es unterstützt zwei Schiebetüren.

Was ist das maximale Gewicht pro Tür?

Jede Tür kann bis zu 68 kg (150 lb) wiegen. Überschreiten Sie diese Grenze nicht, um Schäden an der Schiene oder den Aufhängungen zu vermeiden.

Wie stelle ich die Höhe der Türen nach der Montage ein?

Verwenden Sie den mitgelieferten Schlüssel, um die Einstellachse an den Aufhängungen zu drehen. So kann die Höhe jeder Tür unabhängig eingestellt werden.

Muss ich Löcher in den Boden für die Führung bohren?

Ja, die Bodenführung wird mit Schrauben befestigt. Stellen Sie sicher, dass der Boden stabil ist und die Führung lotrecht zwischen den Türen positioniert ist.

Ist die Schiene in Standardgröße?

Die Schiene muss auf die Länge Ihrer Öffnung zugeschnitten werden. Die Formel für zwei Türen lautet: 2 × Türbreite - 1 Zoll (25 mm).

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen eine Bohrmaschine, eine Wasserwaage, ein Maßband, einen Schlüssel, einen Schraubendreher und die mitgelieferten Schrauben. Tragen Sie eine Schutzbrille und Handschuhe.

Wie pflege ich das Schiebetürset?

Reinigen Sie die Schiene und die Rollen regelmäßig mit einem weichen Tuch. Vermeiden Sie längere Sonneneinstrahlung, um ein Vergilben der Kunststoffe zu verhindern.

Was tun, wenn die Tür nicht richtig gleitet?

Überprüfen Sie, ob die Schiene waagerecht ist, ob die Rollen nicht blockiert sind und ob die Höhe richtig eingestellt ist. Schmieren Sie die Schiene bei Bedarf leicht ein.

Kann ich Ersatzteile bestellen?

Ja, kontaktieren Sie den technischen Support von Vevor unter www.vevor.com/support, um Ersatzteile wie Aufhängungen, Führung oder Anschlag zu erhalten.

Ist dieses Set für eine Schranktür geeignet?

Ja, es eignet sich für Schrank- oder Raumteiler, sofern die Öffnung korrekt vorbereitet ist (rechte Winkel, waagerechter Sturz, senkrechte Pfosten).

BEDIENUNGSANLEITUNG YMXT-XC40-5 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Schiebetürset

Modell: YMXT-XC40-5

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schiebetürset

Modell: YMXT-XC40-5

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für dieses Schiebetürset entschieden haben.

- Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Die Informationen helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen.

Die Farbe der in diesem Katalog aufgeführten Produkte kann vom tatsächlichen Artikel abweichen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WARNUNG:

Stellen Sie sicher, dass bei der Verwendung von Werkzeugen die Gesundheits- und Sicherheitsvorschriften sowie die

behördlichen Vorschriften und allgemeinen Werkstattpraktiken eingehalten werden.

* Verwenden Sie beschädigte Werkzeuge NICHT.

Halten Sie die Werkzeuge in gutem und sauberem Zustand, um eine optimale und sicherste Leistung zu gewährleisten.

Tragen Sie geeignete Kleidung, um ein Hängenbleiben zu vermeiden. Tragen Sie keinen losen Schmuck und binden Sie lange Haare zusammen.

Führen Sie ein Konto für alle verwendeten Werkzeuge und Teile.

* Achten Sie bei Arbeiten außerhalb des Fahrzeugs auf einen sicheren und stabilen Arbeitsplatz. *

Benutzen Sie diese Werkzeuge nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder berauschende Medikamente.

* WARNUNG ZUR PERSÖNLICHEN SICHERHEIT!

Tragen Sie immer persönliche Schutzausrüstung.

*PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine stoßfeste Schutzbrille, die die Augen von vorne und von den Seiten schützt. Die Augenschutzausrüstung sollte je nach Art der ausgeführten Arbeit den Normen CSA Z94.3-07 oder ANSI Z87.1 entsprechen.

2. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die Auswirkungen von Werkzeugvibrationen reduzieren.

VORINSTALLATION

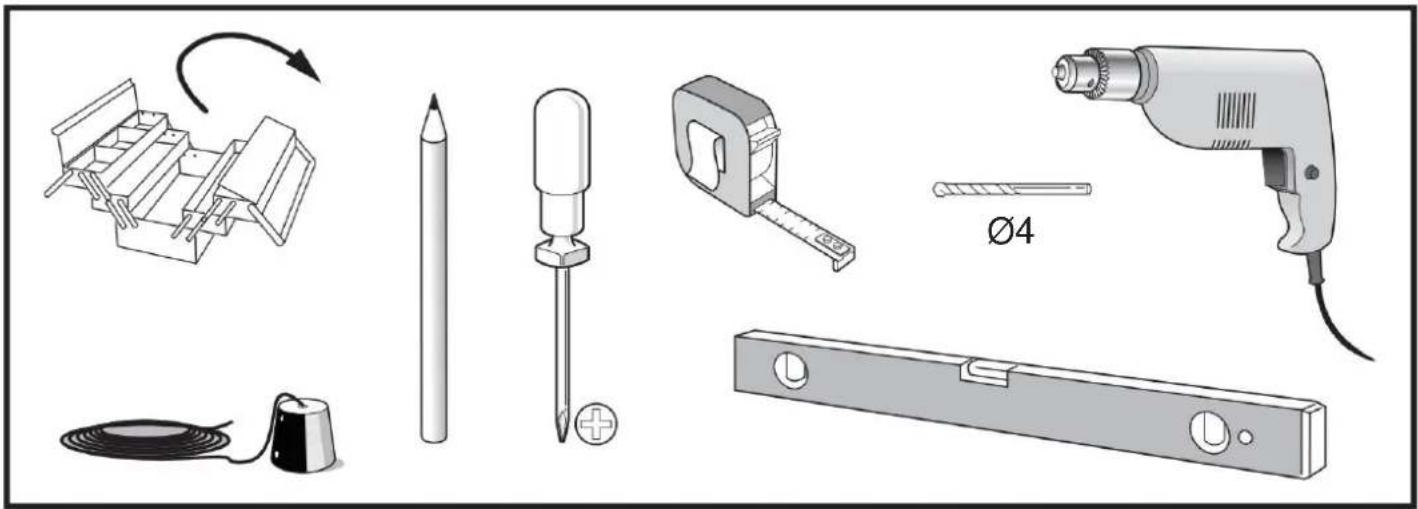

BENÖTIGTES WERKZEUG

SCHIEBETÜRBESCHLÄGE Passend für 35 und 45 mm dicke Holztüren

BEREITEN SIE DIE ÖFFNUNG SORGFÄLTIG VOR: STELLEN SIE SICHER, DASS DIE ECKEN RECHTECKIG, DER KOPF EBEN UND DIE PFOSTEN GERADE SIND.

2 Türen: 2x Türbreite 1"

1 Schiene am Sturz montieren: Schiene passend zur Öffnung zuschneiden. Aufhänger in Schiene einführen und mit 1-1/4" (32 mm) N° 8 Linsenkopfschrauben.


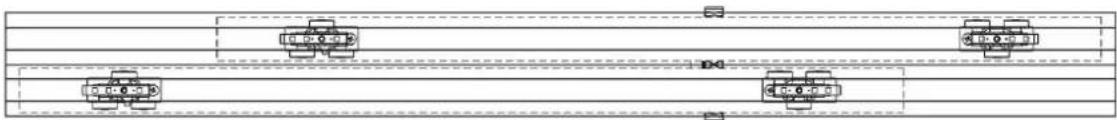

HINWEIS: Wechseln Sie die Aufhängungsradbaugruppen in der Schiene ab, um einen gleichmäßigen Druck zu gewährleisten.

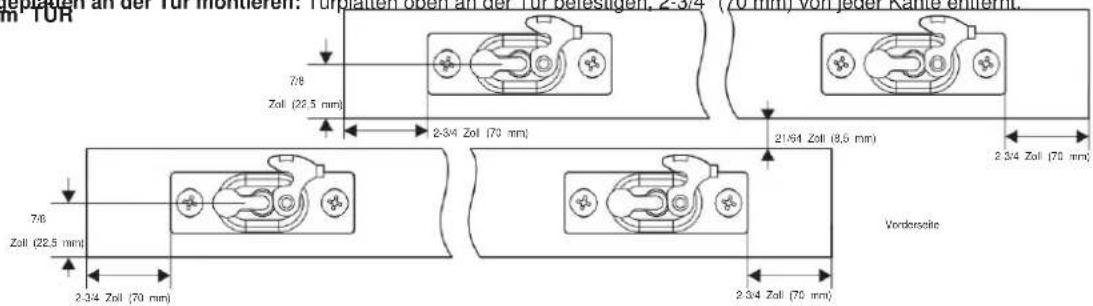

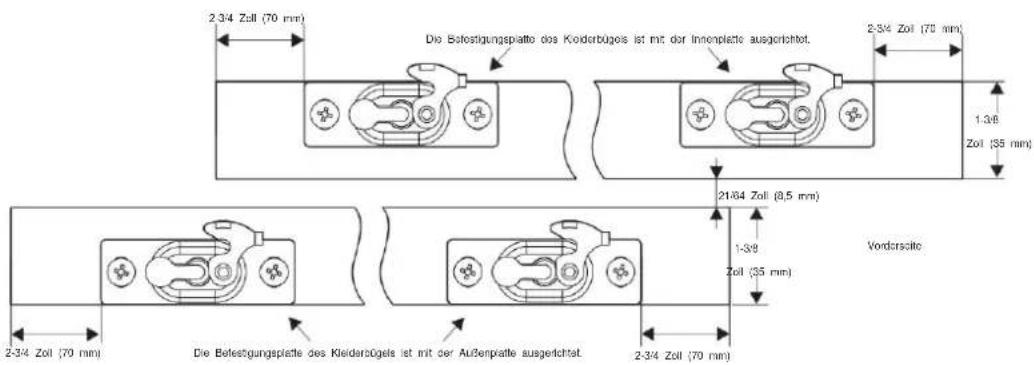

2 Aufhängeplatten an der Tür montieren: Türplatten oben an der Tür befestigen, 2-3/4" (70 mm) von jeder Kante entfernt.

35mm TÜR

3 Hängen Söbelk Tüßschlag, U. Schinbeordern Aufhänger in Sle der Drehanfen Gesellschafts einsetzen und mit Ölverlegeln. Auf Leichträglicher achten.

Wiederholen Sie den Vorgang mit der Hintert

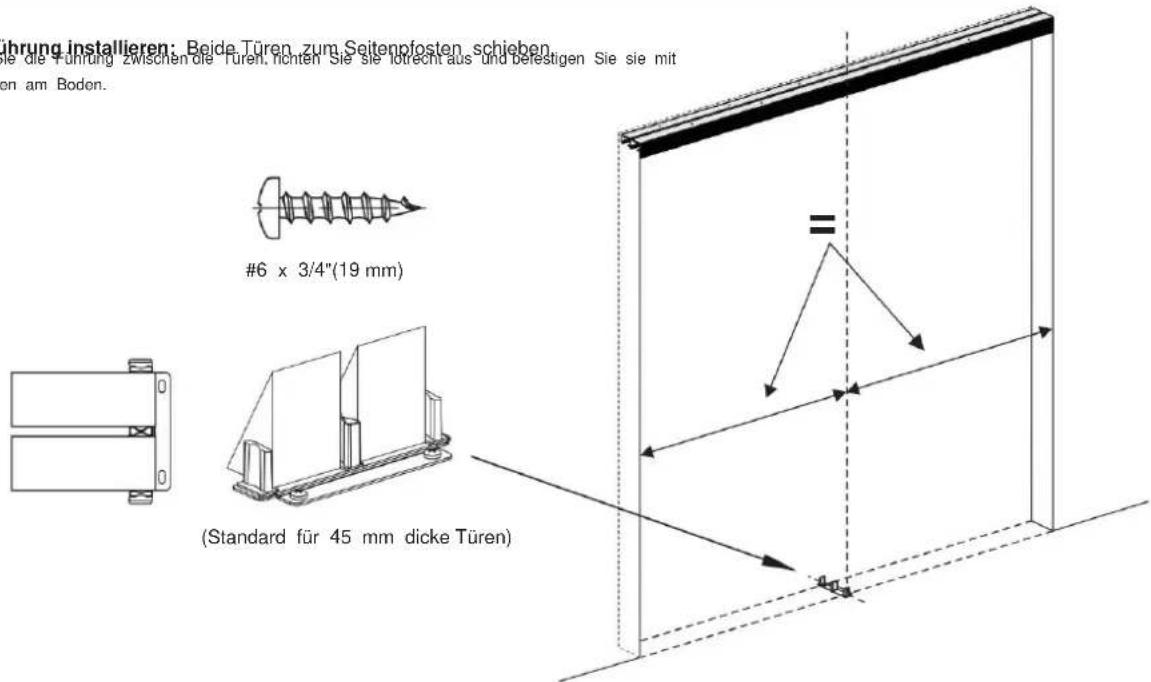

4 Untere Führung installieren: Beide Türen zum Seitenpfosten schieben.

Installationsanleitung für Bodenführungen für 35 mm dicke Holztüren:

1

→

2

3

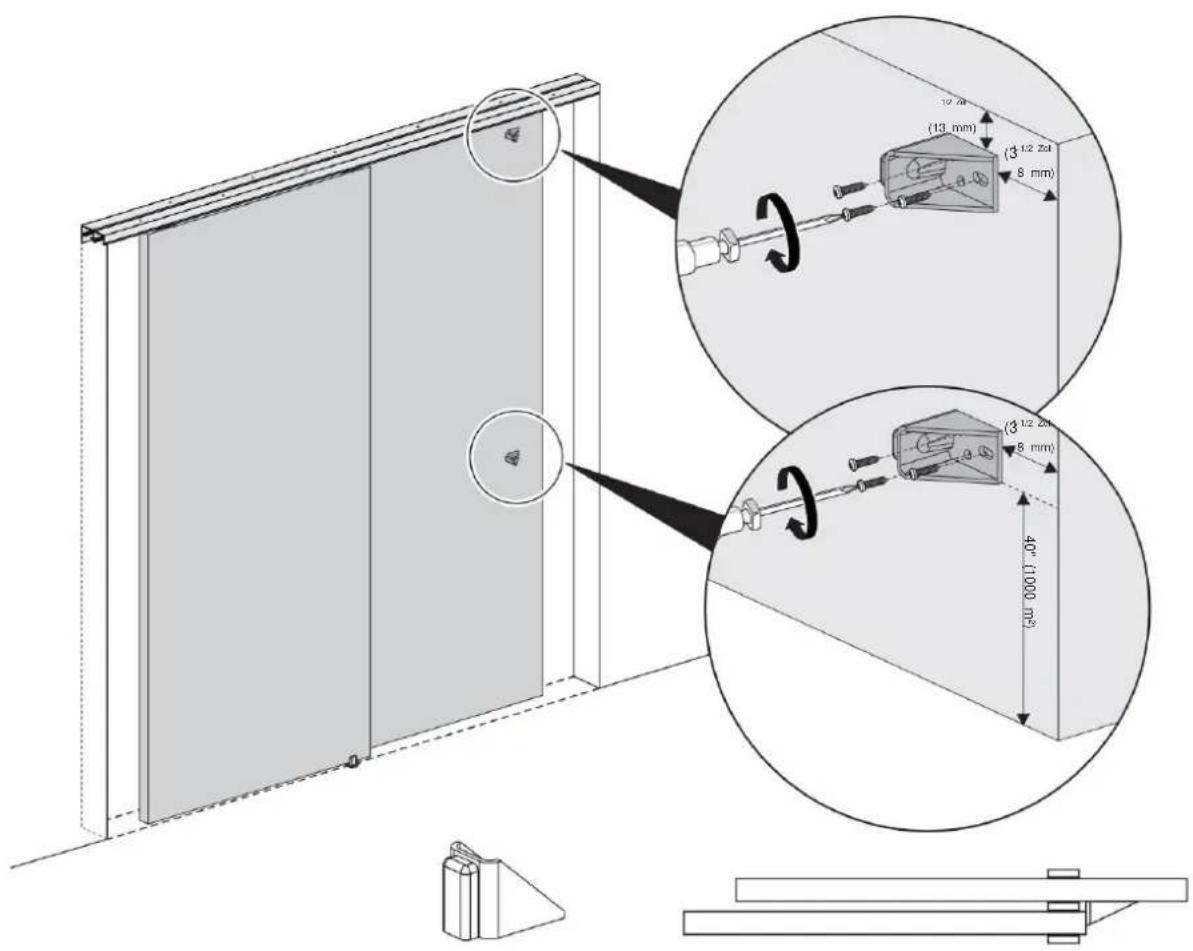

6 Installieren Sie den Stopper: Befestigen Sie den Stopper an der Rückseite der Vordertür 1-1/2"(38mm) von der Türkante, 1/2"(13mm) von der Oberseite (Hohl Kern) oder 40" (1000 mm) vom Boden (Volkern) der Türen entfernt.

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeugen.
