Producttype	Schuifdeurkit voor houten deuren
Merk	Vevor
Model	YMXT-XC40-5
Aantal deuren	2 deuren
Geschikte deurdikte	35 mm en 45 mm
Maximaal gewicht per deur	68 kg (150 lb)
Belangrijkste materialen	Staal (rail, steunen), plastic (geleider, aanslag)

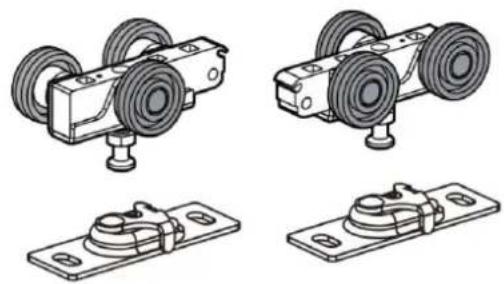

Inhoud van de kit	Rail, 2 ophangingen met wielen, 2 montageplaten, vloergeleider, aanslag, bevestigingsschroeven
Installatie	Montage op latei, hoogteverstelling mogelijk, vloergeleider
Afstelling	Hoogte verstelbaar met sleutel op de ophangingen
Onderhoud	Reinigen met een zachte doek, vermijd langdurige blootstelling aan de zon
Veiligheid	Niet gebruiken als beschadigd, draag PBM (bril, handschoenen) tijdens installatie
Repareerbaarheid	Reserveonderdelen beschikbaar via technische ondersteuning van Vevor
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support
Fabrikant	Shanghai Muxin Muye Youxian Gongsi, Shanghai, China
Importeur (EU)	E-CrossStu GmbH, Frankfurt am Main, Duitsland

Veelgestelde vragen - YMXT-XC40-5 Vevor

Welk type deur is geschikt voor deze Vevor YMXT-XC40-5 kit?

Deze kit is ontworpen voor houten deuren met een dikte van 35 mm of 45 mm. Het ondersteunt twee schuifdeuren.

Wat is het maximale gewicht per deur?

Elke deur kan tot 68 kg (150 lb) wegen. Overschrijd deze limiet niet om schade aan de rail of ophangingen te voorkomen.

Hoe stel ik de hoogte van de deuren na installatie af?

Gebruik een meegeleverde sleutel om de afstellingsas op de ophangingen te draaien. Hiermee kunt u de hoogte van elke deur onafhankelijk aanpassen.

Moet ik gaten in de vloer boren voor de geleider?

Ja, de vloergeleider wordt met schroeven bevestigd. Zorg ervoor dat de vloer stabiel is en dat de geleider precies tussen de deuren is gepositioneerd.

Is de rail van standaard formaat?

De rail moet op de lengte van uw opening worden gesneden. De formule voor twee deuren is: 2 × deurbreedte − 1 inch (25 mm).

Welke gereedschappen zijn nodig voor de installatie?

U heeft een boormachine, waterpas, meetlint, sleutel, schroevendraaier en de meegeleverde schroeven nodig. Draag een veiligheidsbril en handschoenen.

Hoe onderhoud ik de schuifdeurkit?

Reinig regelmatig de rail en de wielen met een zachte doek. Vermijd langdurige blootstelling aan de zon om veroudering van de kunststoffen te voorkomen.

Wat te doen als de deur niet soepel schuift?

Controleer of de rail waterpas is, of de wielen niet geblokkeerd zijn en of de hoogte correct is afgesteld. Smeer de rail indien nodig licht in.

Kan ik reserveonderdelen bestellen?

Ja, neem contact op met technische ondersteuning van Vevor via www.vevor.com/support voor reserveonderdelen zoals ophangingen, geleider of aanslag.

Is deze kit geschikt voor een kastdeur?

Ja, het is geschikt voor kastdeuren of scheidingsdeuren, op voorwaarde dat de opening correct is voorbereid (haakse hoeken, waterpas latei, rechte stijlen).

GEBRUIKSAANWIJZING YMXT-XC40-5 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schuifdeurset

Model:YMXT-XC40-5

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Hartelijk dank dat u voor deze schuifdeurset hebt gekozen.

- Lees alle instructies voordat u het gebruikt. De informatie zal u helpen om de best mogelijke resultaten te behalen.

De producten in deze catalogus kunnen qua kleur afwijken van het daadwerkelijke artikel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Zorg ervoor dat u zich bij het gebruik van gereedschap houdt aan de voorschriften voor gezondheid en veiligheid,

de lokale autoriteiten en de algemene werkplaatsvoorschriften.

* GEBRUIK GEEN gereedschap als het beschadigd is.

Zorg ervoor dat gereedschap in goede en schone staat verkeert voor de beste en veiligste prestaties.

Draag geschikte kleding om te voorkomen dat het blijft haken. Draag geen losse sieraden en bind lang haar vast.

Houd rekening met alle gebruikte gereedschappen en onderdelen.

* Als u buiten het voertuig werkt, zorg er dan voor dat de werkplek veilig en stabiel is.

Gebruik deze hulpmiddelen niet als u moe bent of onder invloed van alcohol, drugs of bedwelmende medicijnen.

* WAARSCHUWING VOOR PERSOONLIJKE VEILIGHEID!

Draag altijd persoonlijke beschermingsmiddelen.

*PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een impactveiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan de CSA Z94.3-07 of ANSI Z87.1-normen op basis van het type werk dat wordt uitgevoerd.

2. Draag handschoenen die bescherming bieden op basis van het materiaal waar u mee werkt of die de effecten van trillingen van het gereedschap verminderen.

Montage en gebruik

PRE-INSTALLATIE

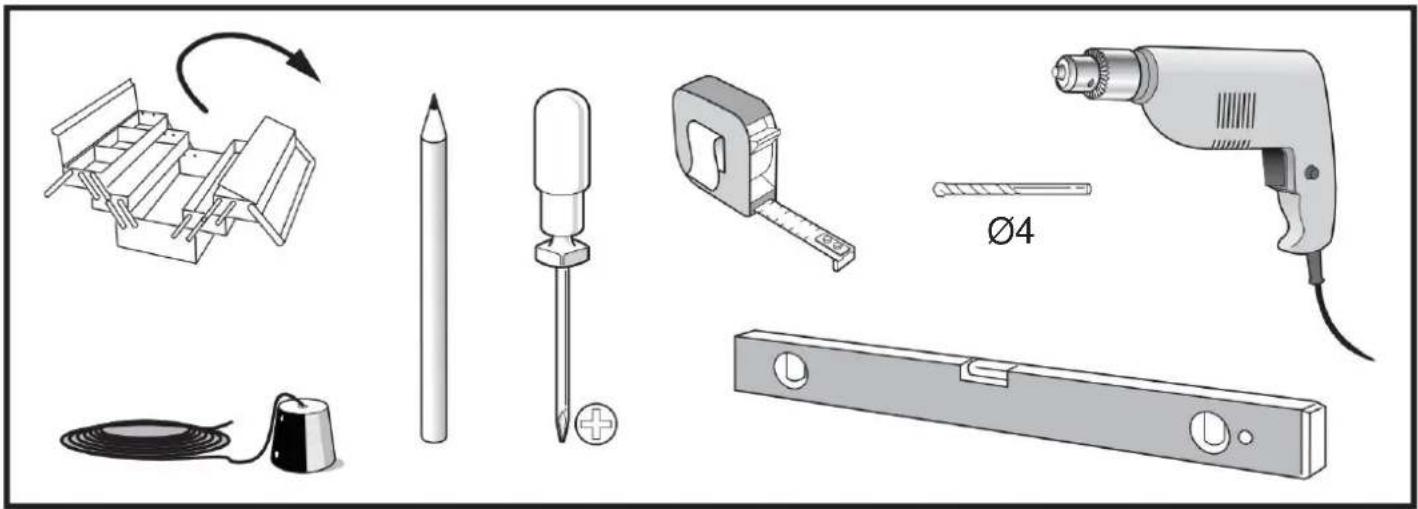

BENODIGDE GEREEDSCHAPPEN

1. Bevestig de rail aan de kop: snijd de rail op maat zodat deze in de opening past. Plaats de hangers in de rail en monteer deze met de kop aan de kop. F-1/4 (32min) #8 -pankopschroeven.


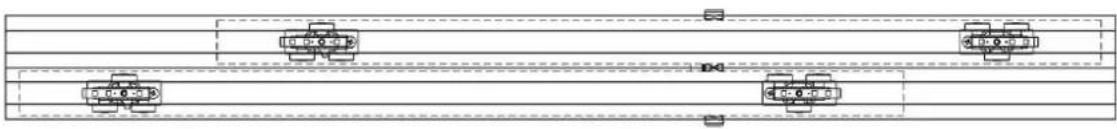

OPMERKING: Plaats de ophangwielen afwisselend op de rails om een gelijkmatige druk te verkrijgen.

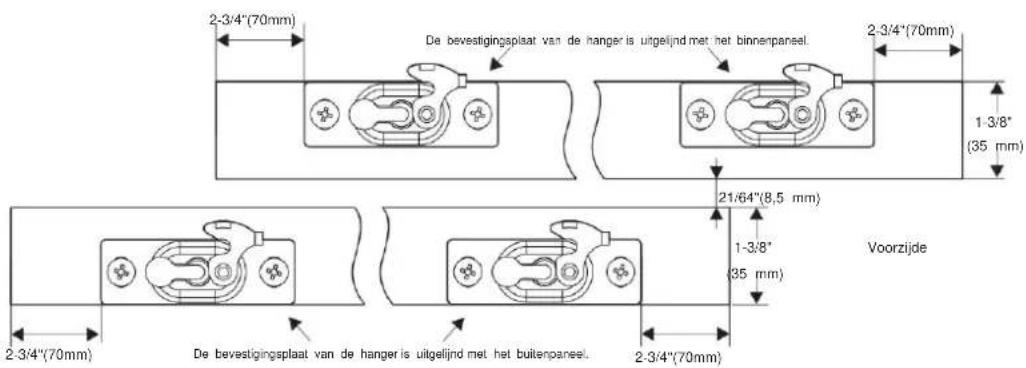

2 Bevestigingsplaten aan de deur: Bevestig de deurplaten aan de bovenkant van de deur, op 70 mm van elke rand.

35mm DEUR

3 Hang de deur eerst aan de voorste pont van de rail. Schuif de scharnieren van de hanger in socket en vergrender op zijn plaats met clip. Controleer op soepelie beweging.

Herhaal dit met de achterdeur

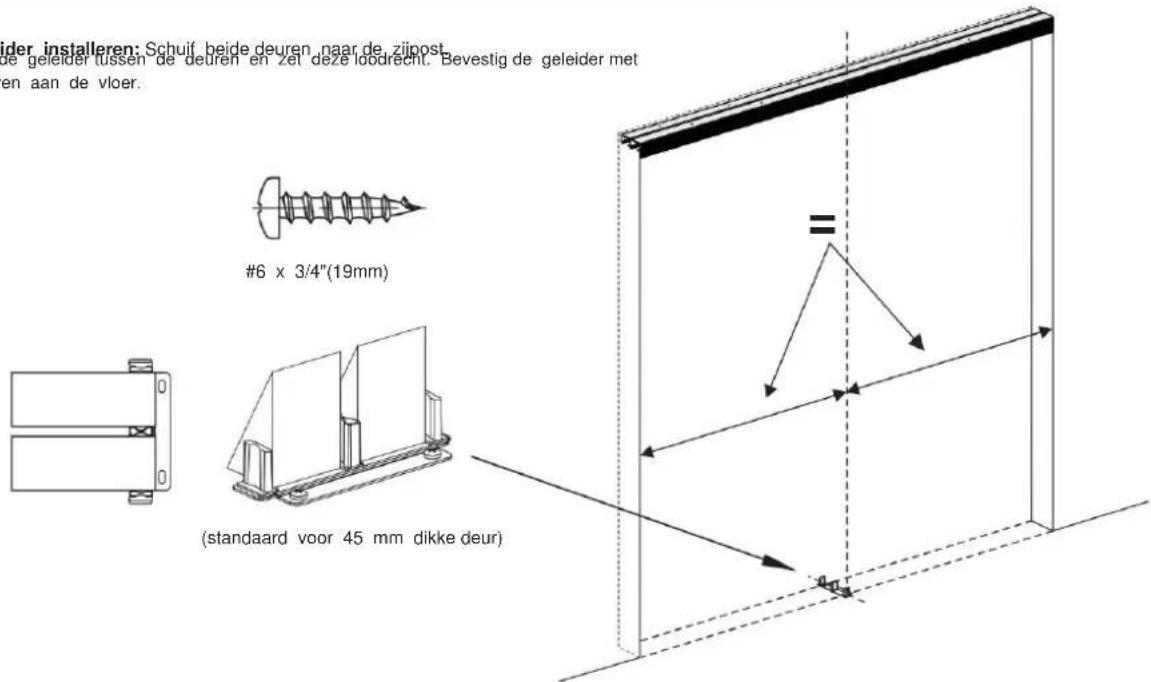

4 Ondergeleider installeren: Schuif beide deuren naar de zijpost. Plaats de geleider tussen de deuren en zeit deze loodrecht. Bevestig de geleider met schroeven aan de vloer.

Installatie-instructies voor vloergeleider voor 35 mm dikke houten deur:

1

→

2

3

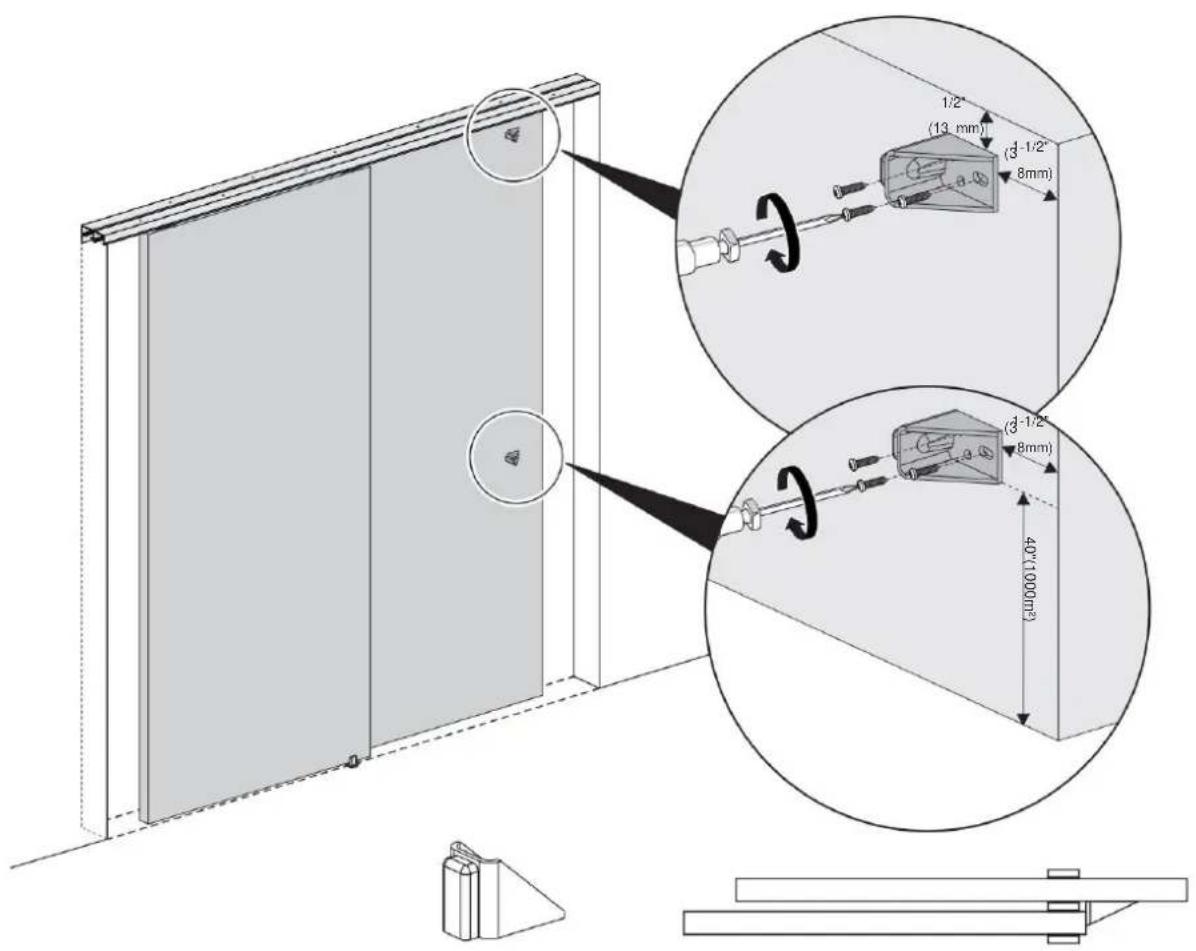

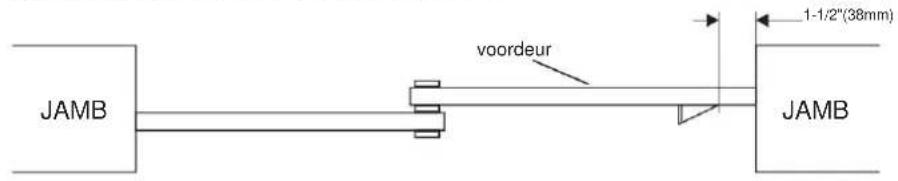

6 Stop installeren: Bevestig de stop aan de achterkant van de voordeur, 38 mm van de rand van de deur en 13 mm van de bovenkant (holle deur). (Massakeln) of 40 (100mm) vanal de onderkant (massieve kern) deuren.

1. Vermijd langdurige blootstelling aan de zon om veroudering te voorkomen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
