Typ produktu	Zestaw drzwi przesuwnych do drzwi drewnianych
Marka	Vevor
Model	YMXT-XC40-5
Liczba drzwi	2 drzwi
Kompatybilna grubość drzwi	35 mm i 45 mm
Maksymalna waga na drzwi	68 kg (150 lb)
Główne materiały	Stal (szyna, wsporniki), plastik (prowadnik, ogranicznik)

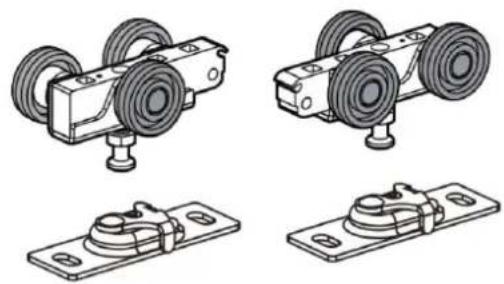

Zawartość zestawu	Szyna, 2 zawieszenia z kołami, 2 płyty montażowe, prowadnik podłogowy, ogranicznik, wkręty montażowe
Instalacja	Montaż na nadprożu, możliwość regulacji wysokości, prowadnik podłogowy
Regulacja	Regulowana wysokość za pomocą klucza na zawieszeniach
Konserwacja	Czyścić miękką szmatką, unikać długotrwałej ekspozycji na słońce
Bezpieczeństwo	Nie używać w przypadku uszkodzenia, nosić środki ochrony indywidualnej (okulary, rękawice) podczas instalacji
Możliwość naprawy	Części zamienne dostępne za pośrednictwem wsparcia technicznego Vevor
Gwarancja	Elektroniczny certyfikat gwarancji na www.vevor.com/support
Producent	Shanghai Muxin Muye Youxian Gongsi, Szanghaj, Chiny
Importer (UE)	E-CrossStu GmbH, Frankfurt nad Menem, Niemcy

Często zadawane pytania - YMXT-XC40-5 Vevor

Jaki typ drzwi pasuje do tego zestawu Vevor YMXT-XC40-5?

Zestaw ten jest przeznaczony do drzwi drewnianych o grubości 35 mm lub 45 mm. Obsługuje dwoje drzwi przesuwnych.

Jaka jest maksymalna waga na drzwi?

Każde drzwi mogą ważyć do 68 kg (150 lb). Nie przekraczaj tego limitu, aby uniknąć uszkodzenia szyny lub zawieszeń.

Jak wyregulować wysokość drzwi po instalacji?

Użyj dostarczonego klucza, aby obrócić oś regulacji na zawieszeniach. Pozwala to niezależnie regulować wysokość każdego skrzydła.

Czy trzeba wiercić otwory w podłodze dla prowadnika?

Tak, prowadnik podłogowy mocuje się za pomocą wkrętów. Upewnij się, że podłoga jest stabilna, a prowadnik znajduje się w pionie między drzwiami.

Czy szyna jest standardowego rozmiaru?

Szyna musi być przycięta do długości twojego otworu. Wzór dla dwojga drzwi: 2 × szerokość drzwi − 1 cal (25 mm).

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować wiertarki, poziomicy, miarki, klucza, śrubokręta i dostarczonych wkrętów. Noś okulary i rękawice ochronne.

Jak dbać o zestaw drzwi przesuwnych?

Regularnie czyść szynę i koła miękką szmatką. Unikaj długotrwałej ekspozycji na słońce, aby zapobiec starzeniu się plastików.

Co zrobić, jeśli drzwi nie ślizgają się prawidłowo?

Sprawdź, czy szyna jest wypoziomowana, czy koła nie są zablokowane i czy wysokość jest prawidłowo ustawiona. W razie potrzeby lekko nasmaruj szynę.

Czy mogę zamówić części zamienne?

Tak, skontaktuj się z wsparciem technicznym Vevor za pośrednictwem www.vevor.com/support, aby uzyskać części zamienne, takie jak zawieszenia, prowadnik lub ogranicznik.

Czy ten zestaw nadaje się do drzwi szafy?

Tak, nadaje się do drzwi szafy lub przegrody, pod warunkiem że otwór jest odpowiednio przygotowany (narożniki proste, nadproże wypoziomowane, ościeżnice proste).

INSTRUKCJA OBSŁUGI YMXT-XC40-5 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Zestaw drzwi przesuwnych

Model: YMXT-XC40-5

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zestaw drzwi przesuwnych

Model: YMXT-XC40-5

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Dziękujemy bardzo za wybranie zestawu drzwi przesuwnych.

- Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego produktu.

ZAPISZ TE INSTRUKCJE

OSTRZEŻENIE:

Podczas korzystania z narzędzi należy przestrzegać przepisów BHP, przepisów lokalnych władz oraz

ogólnych zasad pracy w warsztacie.

* NIE UŻYWAJ narzędzi, jeśli są uszkodzone.

Utrzymuj narzędzia w dobrym i czystym stanie, aby zapewnić najlepszą i najbezpieczniejszą pracę.

Noś odpowiednie ubranie, aby uniknąć zaczepiania. Nie noś luźnej biżuterii i zwiąż długie włosy.

Weź pod uwagę wszystkie użyte narzędzia i części.

* Jeśli pracujesz poza pojazdem, upewnij się, że miejsce pracy jest bezpieczne i stabilne.

* Nie używaj tych narzędzi, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkoholu, narkotyków lub leków odurzających.

* OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA OSOBISTEGO!

Zawsze stosuj środki ochrony osobistej.

*Osobisty sprzęt ochronny

1. Zawsze noś okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę oczu z przodu i z boku. Sprzęt do ochrony oczu powinien być zgodny z normami CSA Z94.3-07 lub ANSI Z87.1 w zależności od rodzaju wykonywanej pracy.
2. Należy nosić rękawice zapewniające ochronę dostosowaną do rodzaju obrabianych materiałów lub redukujące skutki wibracji narzędzia.

Montaż i użytkowanie

PRZED INSTALACJĄ

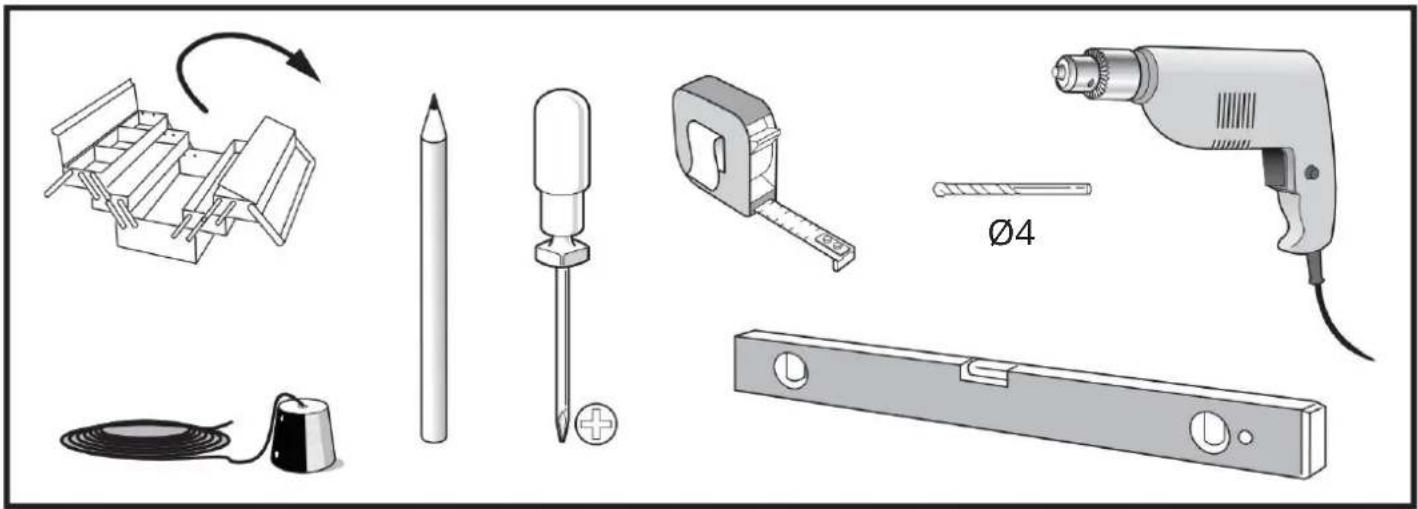

WYMAGANE NARZĘDZIA

OSPRZĘT DO DRZWI PRZESUWNYCH Pasuje do drzwi drewnianych o grubości 35 i 45 mm

Maksymalna waga każdych drzwi 150 funtów

PRZYGOTUJ OTWÓR DOKŁADNIE: UPEWNIJ SIĘ, ŻE NAROŻNIKI SĄ KWADRATOWE, NADPROŻE JEST POZIOME, A OŚCIEŻNICE SĄ PROSTE.

2 Drzwi: 2x Szerokość drzwi - 1"

1. Zamontuj szynę do listwy czołowej: Przytnij szynę tak, aby pasowała do otworu. Włóż wieszaki do szyny i zamontuj do listwy czołowej za pomocą śrub z łbem stożkowym 1-1/4" (32 mm) nr 8.

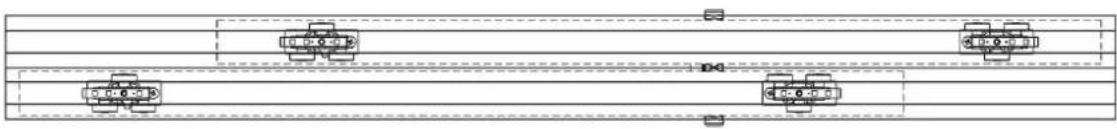

UWAGA: Aby zapewnić równomierny nacisk, należy naprzemiennie umieszczać koła wieszakowe na torze.

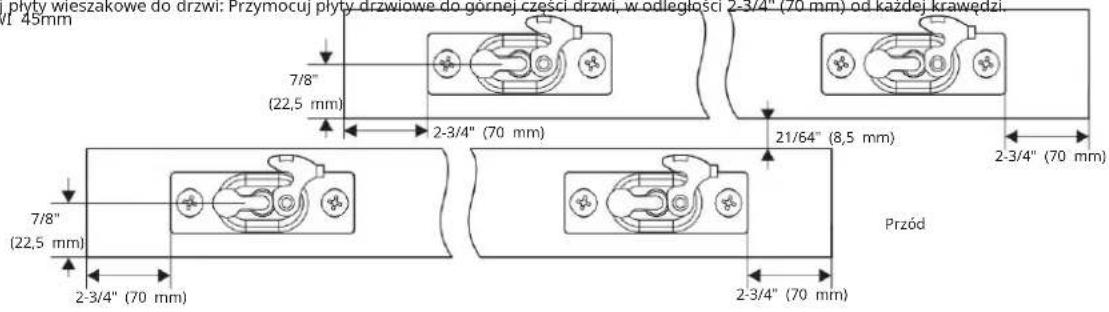

1. Zamontuj płyty wieszakowe do drzwi: Przymocuj płyty drzwiowe do górnej części drzwi, w odległości 2-3/4" (70 mm) od każdej krawędzi. DRZWI 45mm

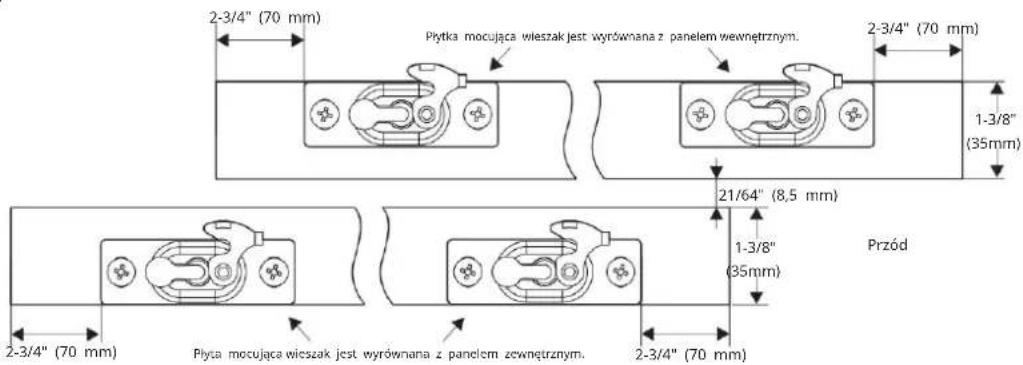

DRZWI 35mm

3 Najpierw zawieś drzwi na przedniej części toru, wsuń sworzeń obrotowy wieszaka do gniazda i zabezpiecz na miejscu za pomocą klipsa, sprawdź, czy ruch jest płynny.

Powtórz z tylnymi drzwiami.

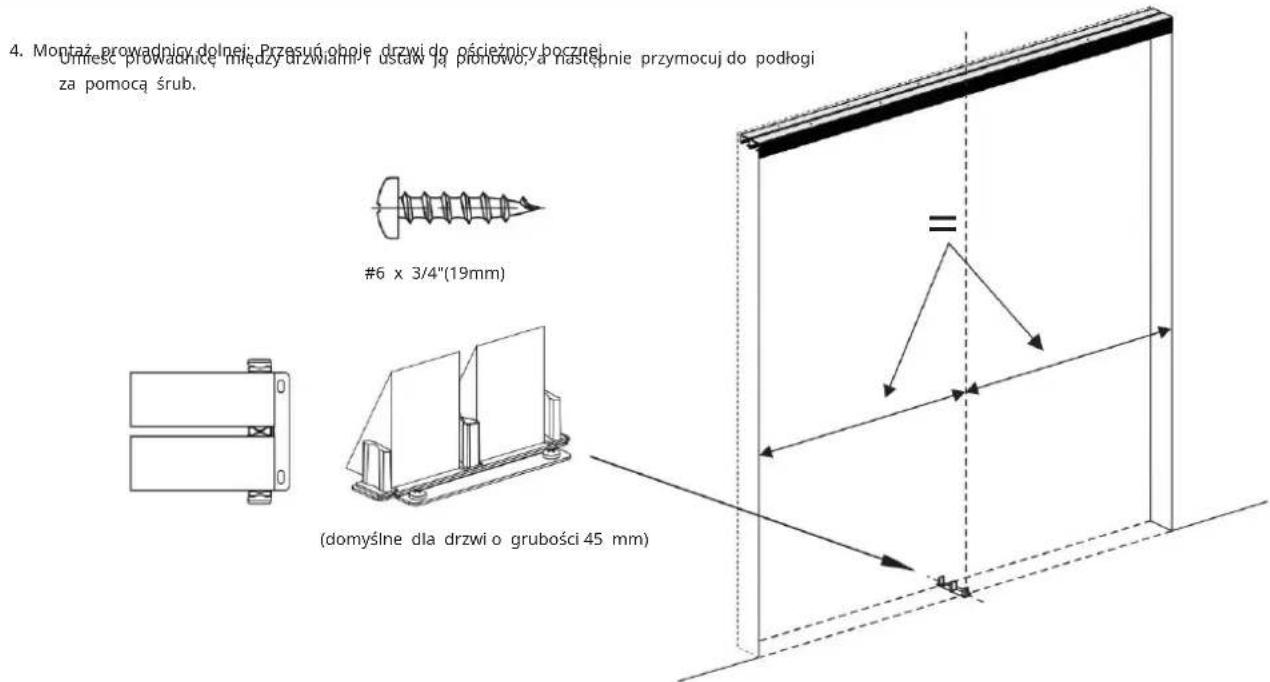

Instrukcja montażu prowadnicy podłogowej do drzwi drewnianych o grubości 35 mm:

1

2

3

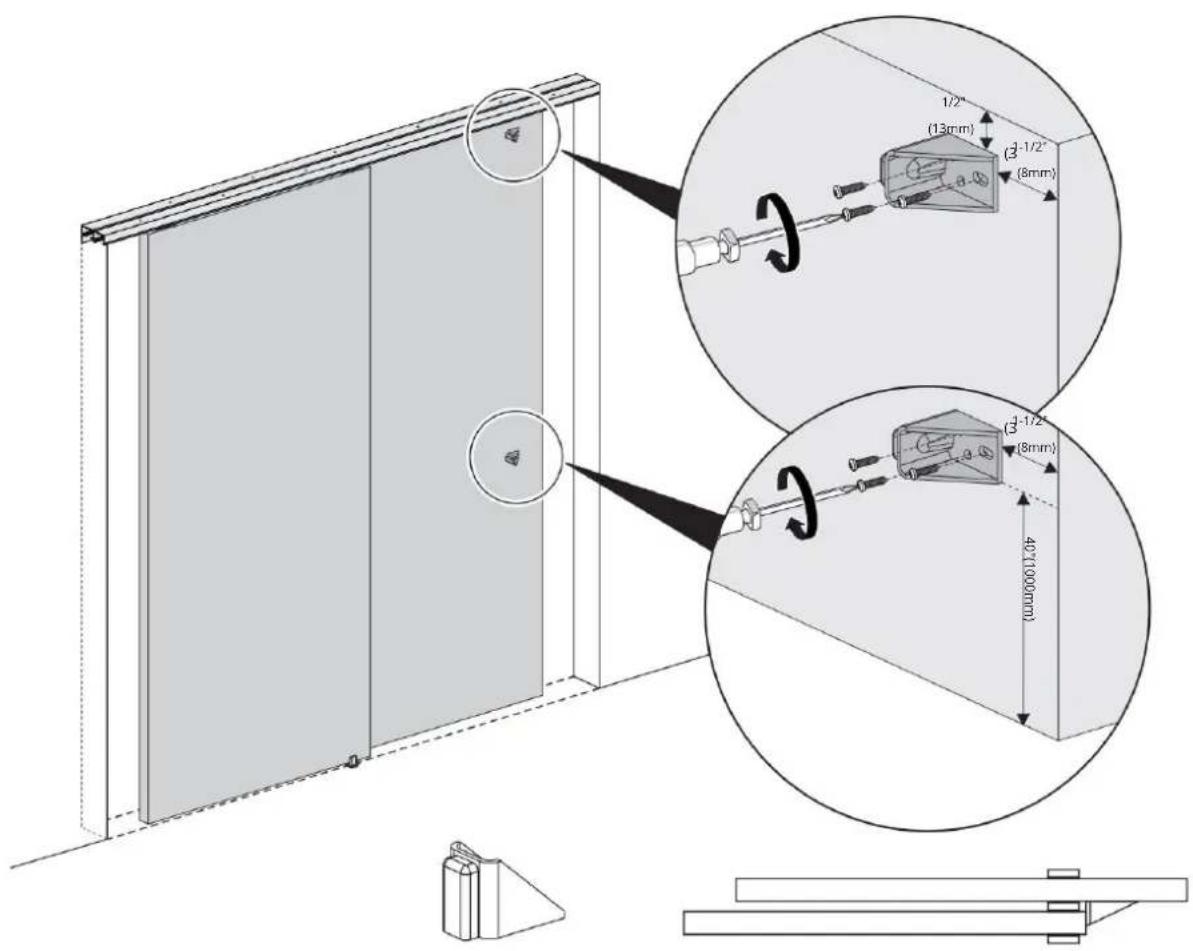

1. Montaż ogranicznika: Zamontuj ogranicznik z tyłu przednich drzwi w odległości 1-1/2" (38 mm) od krawędzi drzwi i 1/2" (13 mm) od góry (pusty) drzwi 2 ruchem pełnym (ruch pełny) lub 40" (1000 mm) od dołu.

1. Unikaj długotrwałego wystawiania się na działanie promieni słonecznych, aby zapobiec starzeniu się skóry.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN. Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

YH CONSULTING LIMITED.
