Produkttyp	Skjutdörrssats för trädörrar
Märke	Vevor
Modell	YMXT-XC40-5
Antal dörrar	2 dörrar
Kompatibel dörrtjocklek	35 mm och 45 mm
Maxvikt per dörr	68 kg (150 lb)
Huvudmaterial	Stål (skena, fästen), plast (guide, stopp)

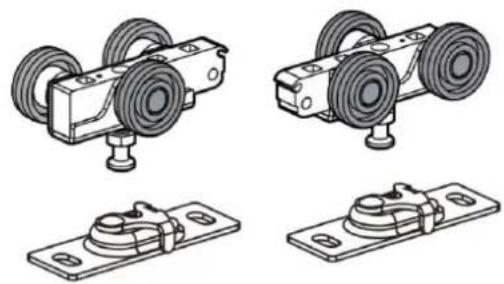

Satsens innehåll	Skena, 2 upphängningar med hjul, 2 monteringsplattor, golvguide, stopp, fästskruvar
Installation	Montering på överstycke, höjdjustering möjlig, golvguide
Justering	Höjdjusterbar med nyckel på upphängningarna
Underhåll	Rengör med mjuk trasa, undvik långvarig exponering för solljus
Säkerhet	Använd inte om skadad, bär personlig skyddsutrustning (glasögon, handskar) vid installation
Reparerbarhet	Reservdelar tillgängliga via Vevors tekniska support
Garanti	Elektroniskt garantibevis på www.vevor.com/support
Tillverkare	Shanghai Muxin Muye Youxian Gongsi, Shanghai, Kina
Importör (EU)	E-CrossStu GmbH, Frankfurt am Main, Tyskland

Vanliga frågor - YMXT-XC40-5 Vevor

Vilken typ av dörr passar denna Vevor YMXT-XC40-5-sats?

Denna sats är designad för trädörrar med en tjocklek på 35 mm eller 45 mm. Den stöder två skjutdörrar.

Vad är maxvikten per dörr?

Varje dörr kan väga upp till 68 kg (150 lb). Överskrid inte denna gräns för att undvika skador på skenan eller upphängningarna.

Hur justerar man höjden på dörrarna efter installation?

Använd en medföljande nyckel för att vrida justeringsaxeln på upphängningarna. Detta gör det möjligt att justera höjden på varje dörr oberoende.

Måste man borra hål i golvet för guiden?

Ja, golvguiden fästs med skruvar. Se till att golvet är stabilt och att guiden är placerad rakt mellan dörrarna.

Är skenan av standardstorlek?

Skenan måste kapas till längden på din öppning. Formeln för två dörrar är: 2 × dörrbredd − 1 tum (25 mm).

Vilka verktyg behövs för installation?

Du behöver en borr, ett vattenpass, ett måttband, en nyckel, en skruvmejsel och medföljande skruvar. Bär skyddsglasögon och handskar.

Hur underhåller man skjutdörrssatsen?

Rengör regelbundet skenan och hjulen med en mjuk trasa. Undvik långvarig exponering för solljus för att förhindra plastens åldrande.

Vad gör man om dörren inte glider ordentligt?

Kontrollera att skenan är i våg, att hjulen inte är blockerade och att höjden är korrekt justerad. Smörj skenan lätt vid behov.

Kan jag beställa reservdelar?

Ja, kontakta Vevors tekniska support via www.vevor.com/support för att få reservdelar som upphängningar, guiden eller stoppet.

Är denna sats lämplig för en garderobsdörr?

Ja, den passar för garderobsdörrar eller skiljedörrar, förutsatt att öppningen är korrekt förberedd (vinklade hörn, vågrätt överstycke, raka sidor).

BRUKSANVISNING YMXT-XC40-5 Vevor

Teknisk support och e-garantibevis www.vevor.com/support

Set med skjutdörrar

Modell: YMXT-XC40-5

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Set med skjutdörrar

Modell: YMXT-XC40-5

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Tack så mycket för att du valde detta skjutdörrsset.

- Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

Produkterna i denna katalog kan ha en annan färg än den faktiska varan.

SPARA DESSA INSTRUKTIONER

WARNING: Se

till att hälsa och säkerhet, lokala myndigheter och allmänna verkstadsföreskrifter följs när

du använder verktyg.

* ANVÄND INTE verktyg om de är skadade.

Håll verktygen i gott och rent skick för bästa och säkraste prestanda.

*

Bär lämpliga kläder för att undvika att det fastnar. Bär inte lösa smycken och bind tillbaka långt hår.

Redogör för alla verktyg och delar som används.

* Om du arbetar utanför fordonet, se till att arbetsplatsen är säker och stabil.

*

Använd inte dessa verktyg om du är trött eller påverkad av alkohol, droger eller berusande mediciner.

* VARNING FÖR PERSONLIG SÄKERHET!

Bär alltid personlig skyddsutrustning.

*PERSONLIG SKYDDSUTRUSTNING

1. Bär alltid skyddsglasögon som ger skydd på framsidan och sidan av ögonen. Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSI Z87.1 standarder baserat på den typ av arbete som utförs.

2. Använd handskar som ger skydd baserat på arbetsmaterialen eller för att minska effekterna av verktygsvibrationer.

FÖRINSTALLATION

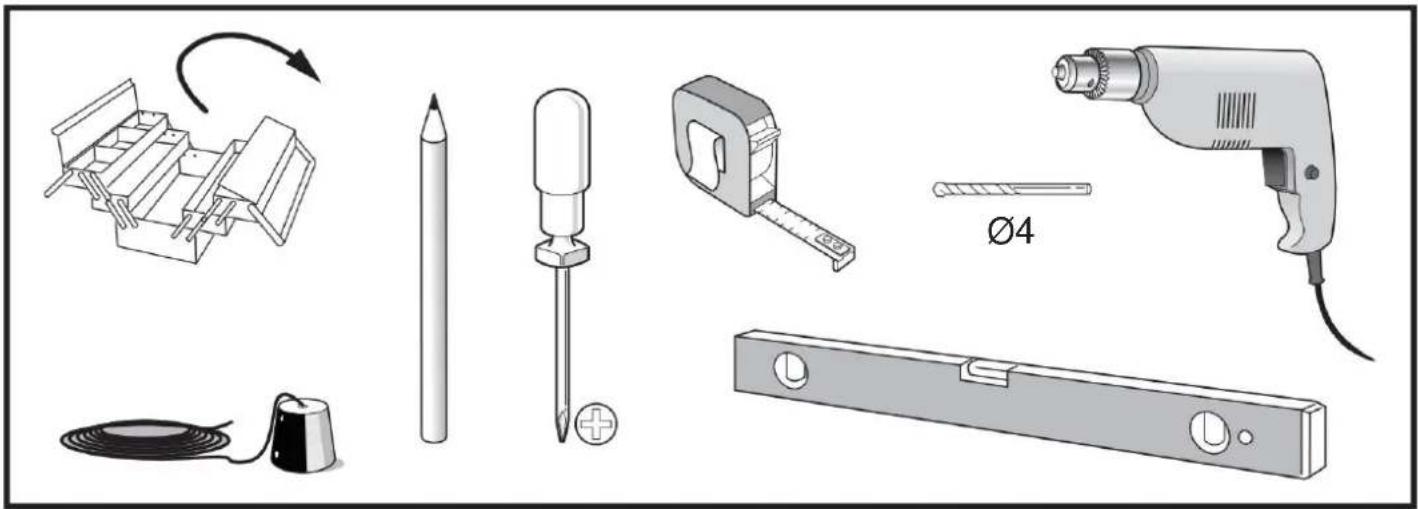

VERKTYG KRÄVS

SKIDDÖRRSHÄRDVARA Passar 35 och 45 mm tjocka trädörrar

FÖRBERED ATT ÖPPNA NOGGRANT: SE TILL ATT HÖRNEN ÄR FIRKANTA, RUBBEN ÄR NIVÅ OCH SKAMMAR ÄR RAKA.

2 dörrar: 2x dörrbredd-1"

1 Montera spåret på huvudet: Kapa spåret så att det passar öppningen. sätt in hängare i spåret och montera på huvudet med 1-1/4 (J2mm) #8 pannhuvudskruvar.


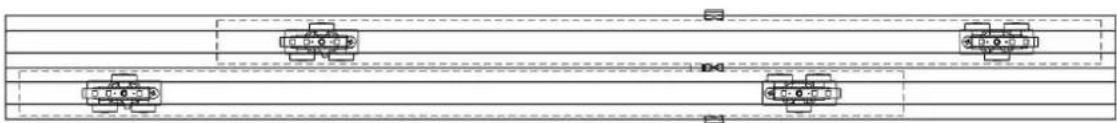

OBS: Alternativa upphängningshjulsenheter i spåret för att ge jämnt tryck.

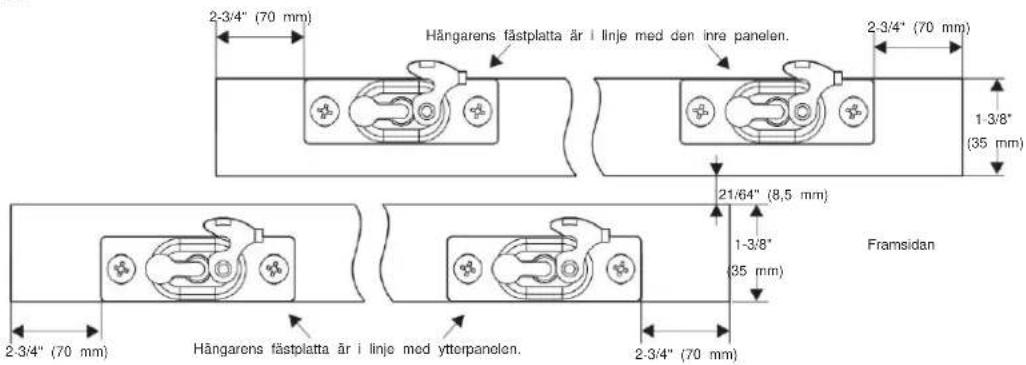

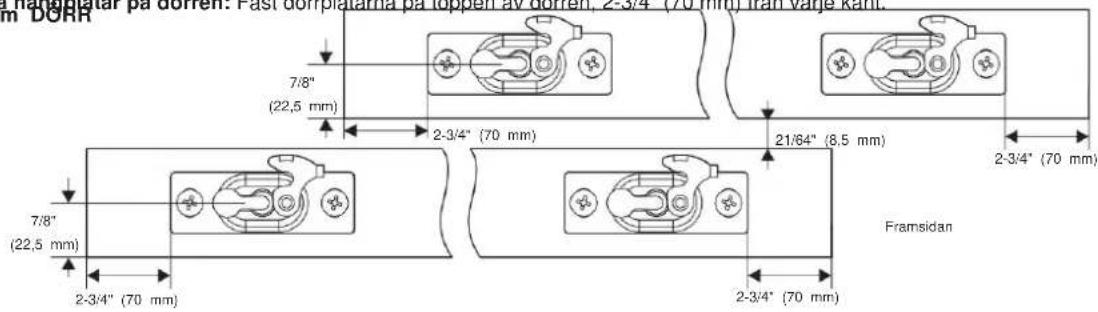

2 Montera hängplåtar på dörren: Fäst dörrplåtarna på toppen av dörren, 2-3/4" (70 mm) från varje kant.

35mm DÖRR

3 Häng dörren på den främre delen av spåret först. Skiut in hängarens svängtapp utag och las på plats med khamma. Kontrolera om det går sjaldigt.

Upprepa med bakdörren

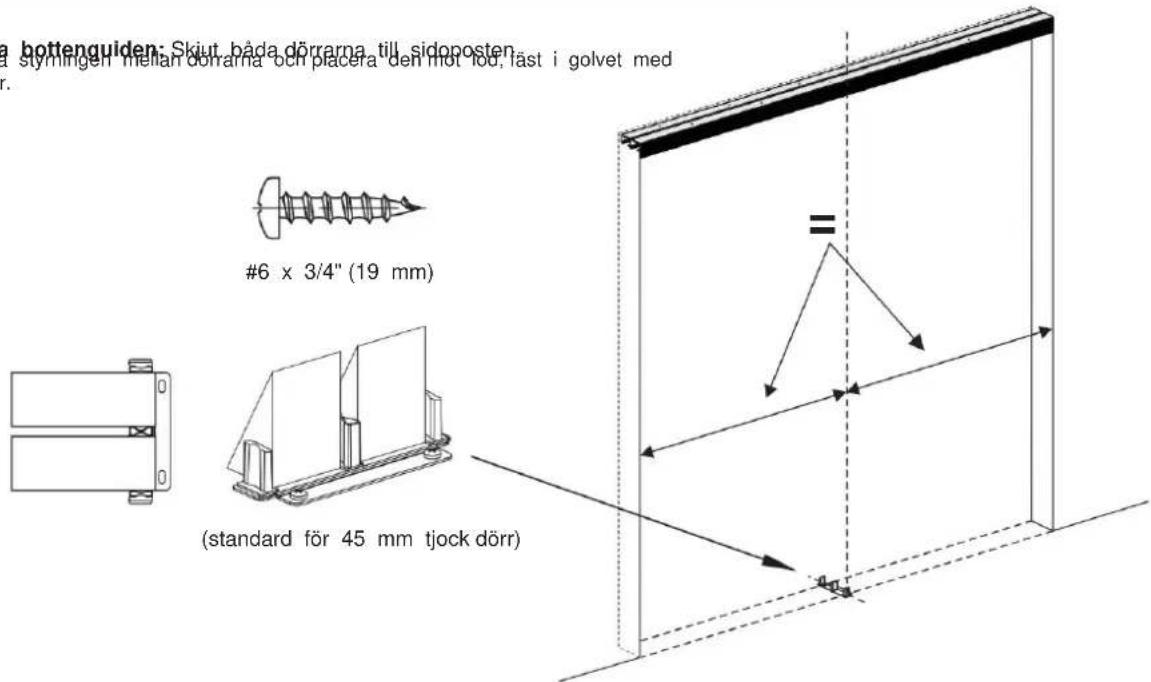

4 Installera bottenguiden: Skiut båda dörrarna till sidoposten. Placera styrningen mellan dörrarna och placera den mot lod, läst i golvet med skruvar.

Golvguide installationsinstruktion för 35 mm tjock trädörr y

1

→

2

3

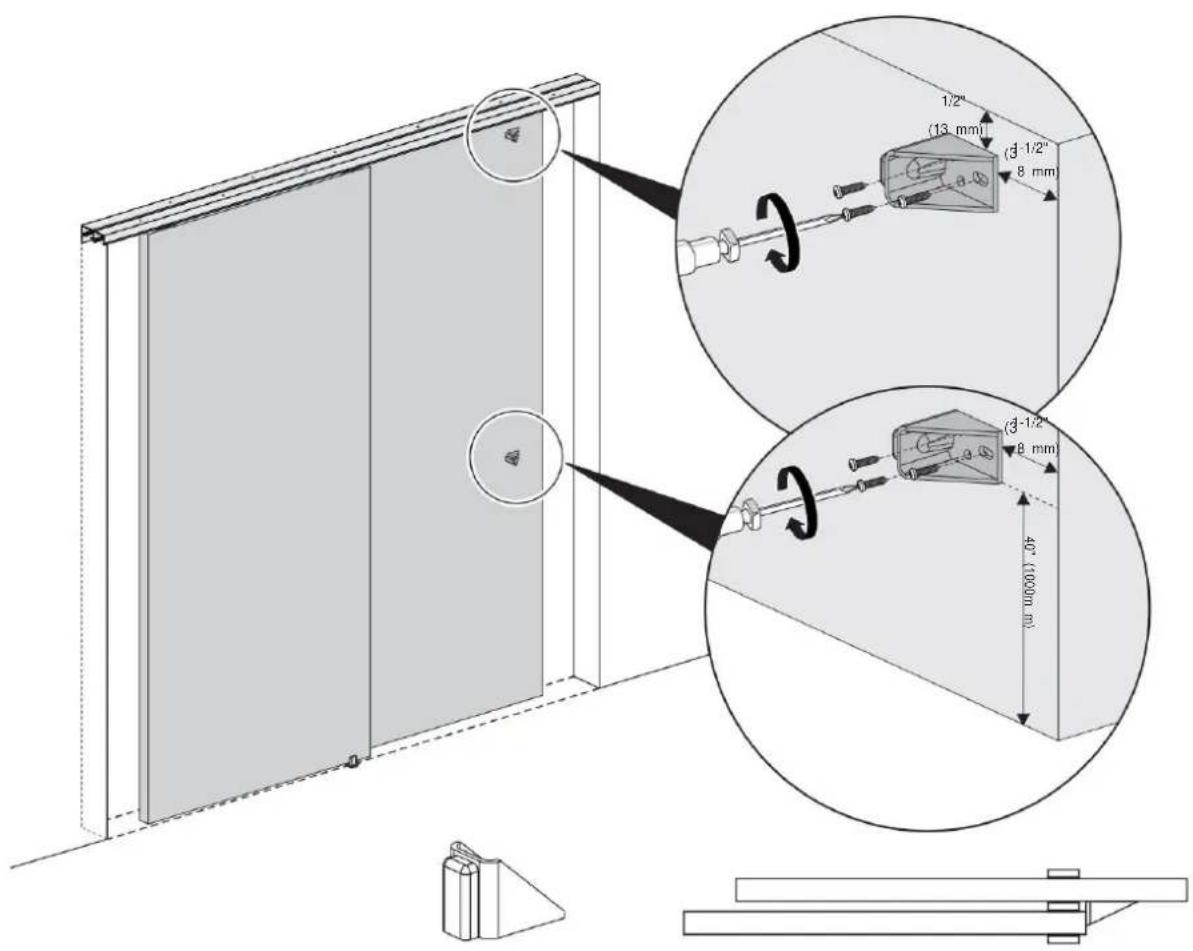

6 Installera stopp: Fäst stoppet på beksidan av framdögren 1 1/2" (38 mm) från dörrkanten, 1/2" (13 mm) uppifrån (ihålig)

1. Undvik långvarig exponering för solen för att undvika åldrande.
