TD-003-05R - Accessoire de vélo Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de roue arrière pour moto (dirt, motocross)
Marque	Vevor
Modèle	TD-003-05R
Capacité de charge maximale	850 lb (385 kg)
Hauteur du support	13,8 pouces (35 cm)
Matériau principal	Acier robuste
Poids estimé	Environ 12 kg
Nombre de roues	4 (avec freins ?)
Adaptateurs inclus	Adaptateurs de palette (pour bras oscillant) et adaptateurs de fourche (pour bobines)
Utilisation principale	Soulever la roue arrière des motos de dirt et motocross pour entretien
Assemblage	Instructions détaillées fournies ; nécessite clés et outils de base
Sécurité	Lire le manuel avant utilisation ; ne pas utiliser sous influence ; garder hors de portée des enfants
Entretien	Nettoyer régulièrement, vérifier le serrage des fixations
Garantie et support	Assistance technique via www.vevor.com/support ; certificat de garantie électronique
Pièces détachées	Disponibles sur demande auprès du support Vevor
Réparabilité	Visserie standard ; pièces interchangeables
Fonction supplémentaire	Compatibilité avec bras oscillant double et bobines moto

FOIRE AUX QUESTIONS - TD-003-05R Vevor

Comment assembler le support Vevor TD-003-05R ?

Suivez les étapes du manuel : insérez le tube principal de roue arrière dans le tube de support, fixez avec les vis M8 et les plaques de fixation. Installez les roues avec les vis M10, rondelles et écrous. Ensuite, insérez les fourches en L ou en U selon le type d'adaptateur choisi. Utilisez les outils appropriés (clés) pour serrer toutes les fixations.

Quelle est la capacité de charge maximale de ce support ?

La capacité de charge maximale est de 850 lb (environ 385 kg), ce qui convient à la plupart des motos de dirt et motocross.

Comment utiliser les adaptateurs de palette ?

Desserrez les vis sur le dessus du cadre, placez la moto de sorte que la roue arrière soit centrée, ajustez la position des adaptateurs de palette pour correspondre à la largeur du bras oscillant double, serrez les vis. Soulevez le support par la poignée, glissez-le sous le bras oscillant, puis appuyez pour soulever la roue. Assurez-vous que les adaptateurs sont bien en contact.

Comment utiliser les adaptateurs de fourche ?

Desserrez les vis, placez la moto centrée, ajustez la position des adaptateurs de fourche pour correspondre aux bobines de la moto, serrez. Soulevez le support par la poignée ronde, placez les adaptateurs juste sous les bobines, puis appuyez pour soulever la roue arrière. Vérifiez un bon contact.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin de clés adaptées aux vis M8 et M10, ainsi que de douilles ou clés à molette. Le manuel recommande d'utiliser des outils de serrage standards.

Est-ce que ce support est adapté à ma moto ?

Le support est conçu pour les motos de dirt et motocross. Il fonctionne avec les bras oscillants doubles (adaptateurs de palette) ou avec des bobines (adaptateurs de fourche). Vérifiez la compatibilité des dimensions avant utilisation.

Comment entretenir le support Vevor TD-003-05R ?

Nettoyez régulièrement les pièces avec un chiffon sec. Vérifiez le serrage de toutes les vis et écrous avant chaque utilisation. Stockez dans un endroit sec à l'abri de l'humidité.

Où trouver des pièces de rechange ?

Contactez le support technique Vevor via www.vevor.com/support. Les pièces détachées (vis, écrous, adaptateurs) peuvent être commandées directement auprès du fabricant.

Puis-je utiliser ce support pour d'autres types de véhicules ?

Ce support est spécifiquement conçu pour les motos de dirt et motocross. L'utilisation sur d'autres véhicules (scooters, vélos) n'est pas recommandée pour des raisons de sécurité.

Comment contacter le support technique Vevor ?

Rendez-vous sur www.vevor.com/support pour obtenir de l'aide technique ou demander un certificat de garantie électronique. Vous pouvez également poser des questions via le formulaire en ligne.

MODE D'EMPLOI TD-003-05R Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

SUPPORT POUR MOTO-DIRT

MODÈLE : TD-003-05R (RE)

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques

VEVOR®

MOTO-CROSS

RESTER

Modèle : TD-003-05R (RE)

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

PRÉCAUTIONS DE SÉCURITÉ

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions Lisez attentivement le manuel.

Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer, d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et les instructions peuvent entraîner la mort, des blessures corporelles ou des dommages à propriété de valeur.

Respecter toutes les exigences du ministère des Transports (DOT)

lors de l'utilisation de ce produit.

Faites preuve de bon sens lorsque vous travaillez. Restez vigilant et concentrez-vous lorsque l'installation et l'utilisation de ce produit. Ne travaillez jamais sous l'influence d'alcool, de drogues ou de médicaments.

Lors de l'assemblage et de l'utilisation de ce produit, gardez la zone de travail propre et bien éclairé. Gardez les spectateurs et les enfants hors de la zone de travail. Habillez-vous de manière appropriée. Ne portez jamais de vêtements amples ni de bijoux lorsque vous travaillez. travailler. Contenez les cheveux longs et gardez les cheveux, les vêtements et les gants à l'écart des pièces mobiles.

Gardez toujours ce support hors de portée des enfants. Vérifiez que le support est en bon état avant de l'utiliser.

CARACTÉRISTIQUES

Série de modèles	TD-003-05R (RE)
Capacité de charge maximale (lb)	850
Hauteur du support (pouces)	13.8

SN	Description	Quantité
1	Tube principal de roue arrière	1
2	Fourche en L	2
3	Tube de support de roue arrière	2
4	Fourche en U	2
5	Roue	4
6	Vis M10× 110mm	2
7	Rondelle d10mm	2
8	Écrou M10	4
9	Vis M8× 45mm	2
10	Rondelle d8mm	2
11	Écrou M8	2
12	Plaque de fixation	4

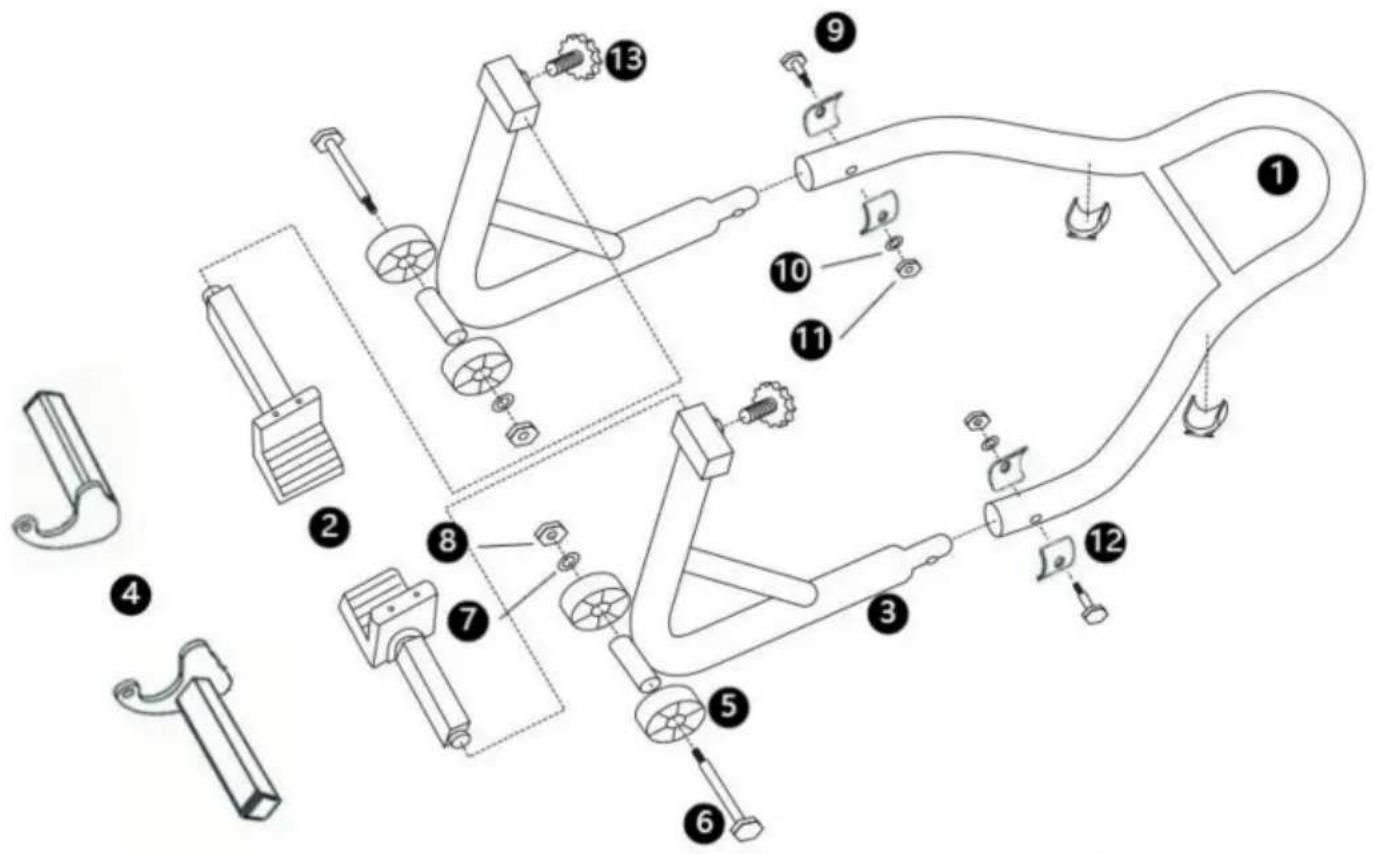

INSTRUCTIONS D'INSTALLATION

Préparez tous les accessoires et outils nécessaires selon la liste des pièces.

Pour le support de roue arrière :

Étape 1 : Insérez la partie 1 dans la partie 3, puis utilisez les vis 9, 12, 10 et 11 pour la verrouiller étroitement avec des outils.

Étape 2 : Installez les pièces 5, 6, 7 et 8 sur 3 dans l'ordre et verrouillez-les fermement avec des outils.

Étape 3 : Insérez la partie 2 ou 4 dans la partie 3, puis fixez-la avec la partie 13.

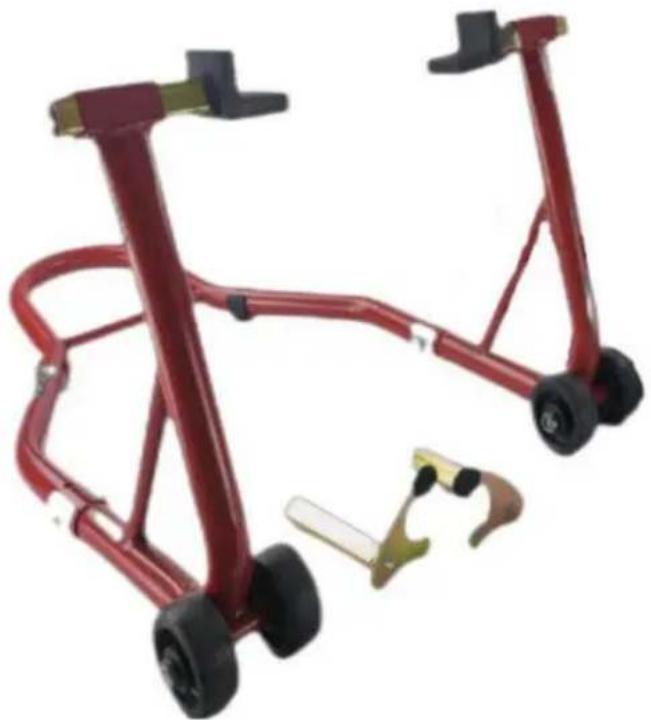

DESCRIPTION DU PRODUIT

Instructions de montage

A. Assemblez les roues des deux côtés du cadre, puis insérez les deux pièces de cadre.

B. Placez les vis M8 dans les trous des pièces de serrage et du cadre, et assurez-vous que la pièce de connexion est recouverte de serrage

des pièces des deux côtés. Ajoutez ensuite des rondelles et utilisez des outils pour serrer avec les contre-écrous.

C. Desserrez les vis des deux côtés sur le dessus du cadre avec les roues, insérez les adaptateurs corrects (adaptateurs de pagaie ou adaptateurs de fourche) qui peut s'adapter à votre moto.

Fonctionnement du support avec adaptateurs de palettes

A. Desserrez les vis sur le dessus afin que la position des adaptateurs puisse être ajusté.
B. Faites rouler la béquille et assurez-vous que la roue arrière de votre moto est dans la milieu du cadre.
C. Ajustez la position des adaptateurs de pagaie pour qu'elle corresponde à la largeur de votre bras oscillant double de moto puis serrez la vis avec du plastique.
D. Soulevez le support avec la poignée et déplacez le support là où il se trouve sous le bras oscillant, puis appuyez sur la béquille afin de soulever votre roue arrière de la moto. Assurez-vous que les adaptateurs de palettes sont bien serrés contre le bras oscillant.

Fonctionnement du support avec adaptateurs de fourche

E. Desserrez les vis sur le dessus afin que la position des adaptateurs puisse être ajusté.
F. Faites rouler la béquille et assurez-vous que la roue arrière de votre moto est dans la milieu du cadre.
G. Ajustez la position des adaptateurs de fourche pour qu'elle corresponde à la largeur de votre bobines de moto des deux côtés, puis serrez la vis avec plastique.
H. Soulevez le support avec la poignée ronde et déplacez le support à l'endroit où les adaptateurs de fourche sont juste sous les bobines, puis appuyez sur le support afin de surélever la roue arrière de votre moto. Assurez-vous que les adaptateurs de fourche sont bien serrés contre les bobines.
