BRUKSANVISNING TD-003-05R Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

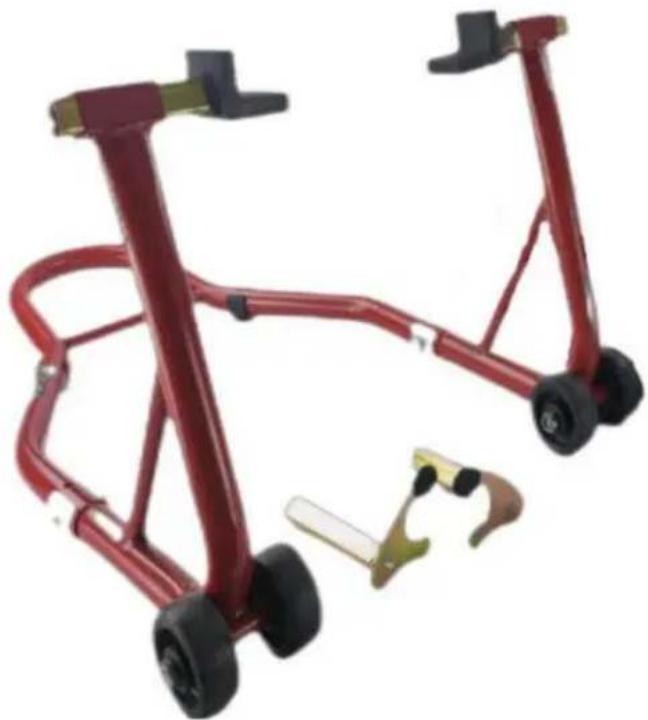

DIRT CYKELSTÄLL

MODELL: TD-003-05RÿRE)

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med det främsta varumärket

VEVOR®

DIRT BIKE

STÅ

Modell: TD-003-05RÿRE)

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSÅTGÄRDER

Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.

ÿ Läs och förstå hela denna manual innan du monterar, installerar, använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka dödsfall, personskada eller skada på värdefull egendom.

ÿ Följ alla krav från Department of Transportation (DOT).

när du använder denna produkt.

ÿ Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när installera och använda denna produkt. Arbeta aldrig under påverkan alkohol, droger eller mediciner. ÿ

Under montering och användning av denna produkt håll arbetsområdet rent och väl upplyst. Håll åskådare och barn borta från arbetsområdet. ä Klä dig lämpligt. Bär aldrig löst sittande kläder eller smycken när arbetssätt. Innehåll långt här och håll här, kläder och handskar borta från rörliga delar. ä

Håll alltid detta stativ borta från barn. ä Kontrollera att stativet är i gott skick innan du använder det.

SPECIFICATIONER

Modellserie	TD-003-05R (RE)
Maximal belastningskapacitet (lbs)	850
Stödhöjd (tum)	13.8

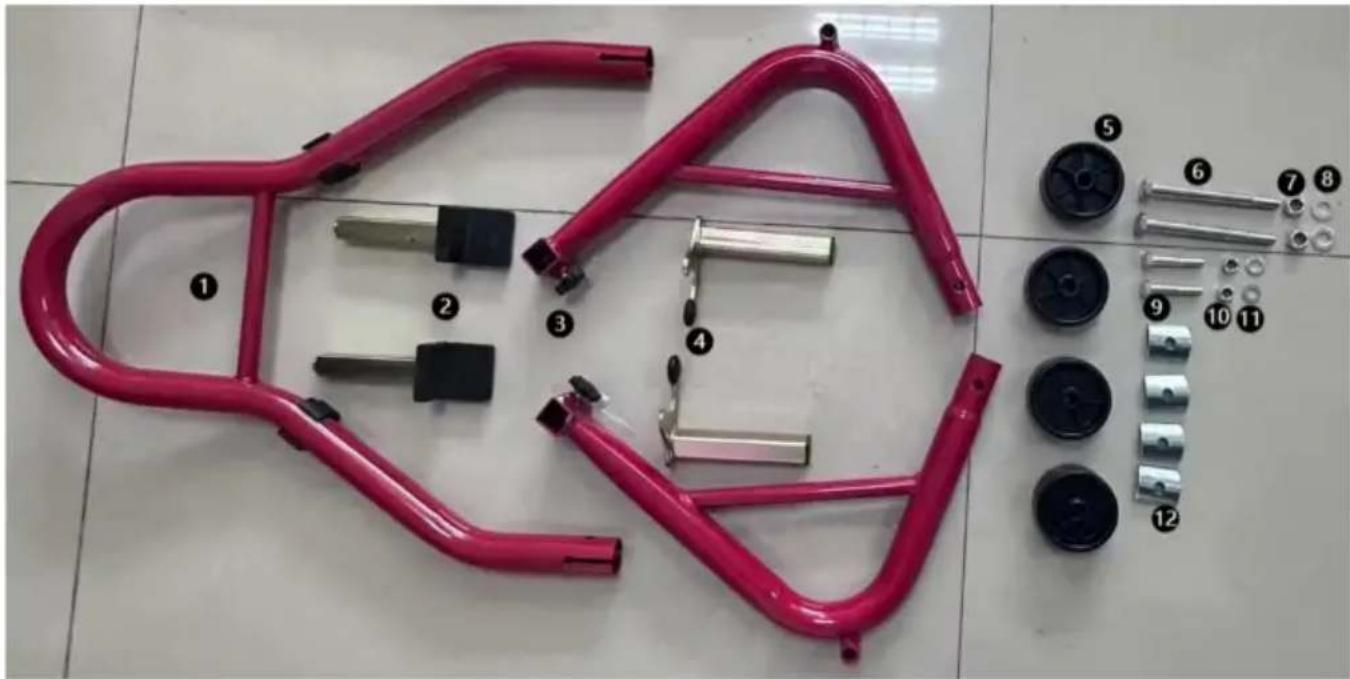

PRODUKTPARAMETRAR

SN	Beskrivning	Antal
1	Bakhjuls huvudrör	1
2	L-formad gaffel	2
3	Bakhjulsstödrör	2
4	U-formad gaffel	2
5	Hjul	4
6	Skruv M10×110mm	2
7	Bricka d10mm	2
8	M10 mutter	4
9	Skruv M8×45mm	2
10	Bricka d8mm	2
11	M8 mutter	2
12	Fästplatta	4

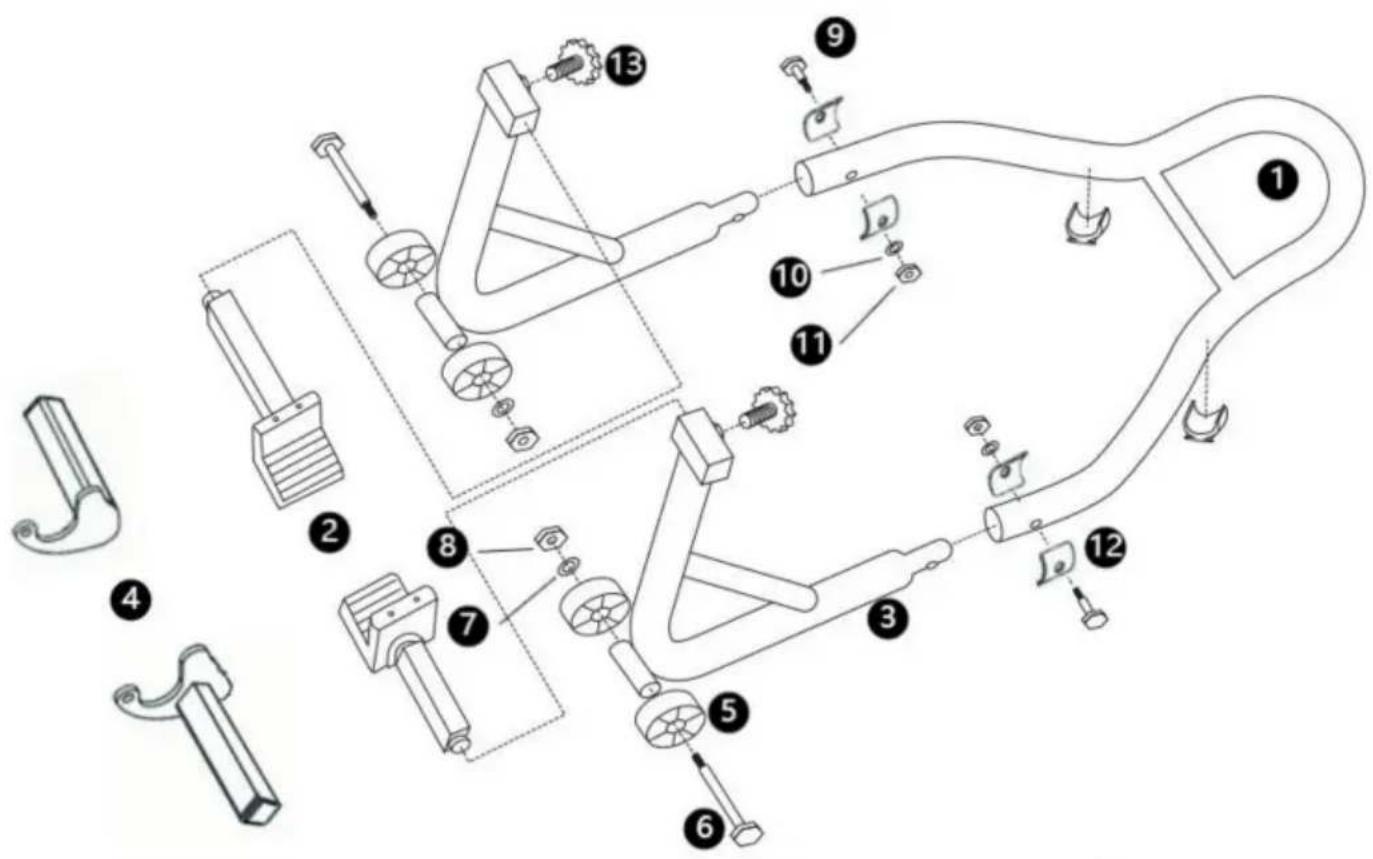

INSTALLATIONSINSTRUKTIONER

Förbered alla tillbehör och verktyg som krävs enligt reservdelslistan.

För bakhjulsfästet:

Steg 1: Sätt in del 1 i 3 och använd sedan skruvarna 9, 12, 10 och 11 för att låsa den tätt med verktyg.

Steg 2: Installera delar 5, 6, 7 och 8 på 3 i sekvens och lås dem ordentligt med verktyg.

Steg 3: Sätt in del 2 eller 4 i 3 och fixa den sedan med del 13.

PRODUKTBESKRIVNING

A. Montera hjulen på båda sidor av ramen och sätt sedan in båda ramstycken.

B. Placera M8-skruvar genom hålen på klämstyckena och ramen, och se till att anslutningsdele är täckt med klämning

bitar på båda sidor. Lägg sedan till brickor och använd verktyg för att dra åt med låsmuttrarna.

C. Lossa skruvarna på båda sidor på toppen av ramen med hjul, sätt i rätt adaptrar (paddeladaptrar eller gaffeladaptrar) som kan passa din motorcykel.

Användning av stativet med paddeladaptrar

A. Lossa skruvarna på toppen så att adaptrarnas position kan vara justeras.
B. Rulla stativet och se till att din motorcykels bakhjul är i mitten av ramen.
C. Justera positionen för paddeladaptrarna så att de matchar bredden på din motorcykel dubbel svängarm och dra sedan åt skruven med plast.
D. Lyft upp stativet med handtaget och flytta stativet dit det är under svängarmen, tryck sedan ner stativet för att höja din motorcykel bakhjul. Se till att paddeladaptrarna sitter tätt mot svängarmen.

Användning av stativet med gaffeladaptrar

E. Lossa skruvarna på ovansidan så att adaptrarnas position kan vara justeras.
F. Rulla stativet och se till att din motorcykels bakhjul är i mitten av ramen.
G. Justera positionen på gaffeladaptrarna för att matcha bredden på din motorcykelspolar på båda sidor och dra sedan åt skruven med plast.
H. Lyft upp stativet med det runda handtaget och flytta stativet dit gaffeladaptrar sitter precis under bobinerna och tryck sedan in stativet för att höja ditt motorcykel bakhjul. Se till att gaffeladaptrarna sitter tätt mot bobinerna.
