Type product	Achterwielsteun voor motor (dirt, motocross)
Merk	Vevor
Model	TD-003-05R
Maximaal draagvermogen	850 lb (385 kg)
Hoogte van de steun	13,8 inch (35 cm)
Hoofdmateriaal	Robuust staal
Geschat gewicht	Ongeveer 12 kg
Aantal wielen	4 (met remmen?)
Inbegrepen adapters	Palletadapters (voor schommelarmen) en vorkadapters (voor bobbins)
Hoofdgebruik	Het achterwiel van dirt- en motocrossmotoren optillen voor onderhoud
Montage	Gedetailleerde instructies meegeleverd; vereist sleutels en basisgereedschap
Veiligheid	Lees de handleiding voor gebruik; niet gebruiken onder invloed; buiten bereik van kinderen houden
Onderhoud	Regelmatig reinigen, controleer de aandraaimomenten van bevestigingen
Garantie en ondersteuning	Technische ondersteuning via www.vevor.com/support; elektronisch garantiecertificaat
Reserveonderdelen	Op aanvraag verkrijgbaar bij Vevor-ondersteuning
Repareerbaarheid	Standaard bevestigingsmateriaal; verwisselbare onderdelen
Extra functie	Compatibiliteit met dubbele schommelarm en motor bobbins

Veelgestelde vragen - TD-003-05R Vevor

Hoe monteer ik de Vevor TD-003-05R steun?

Volg de stappen in de handleiding: plaats de hoofdbuis van het achterwiel in de steunbuis, bevestig met de M8-schroeven en bevestigingsplaten. Installeer de wielen met de M10-schroeven, ringen en moeren. Plaats vervolgens de L- of U-vorken afhankelijk van het gekozen adaptertype. Gebruik het juiste gereedschap (sleutels) om alle bevestigingen aan te draaien.

Wat is het maximale draagvermogen van deze steun?

Het maximale draagvermogen is 850 lb (ongeveer 385 kg), wat geschikt is voor de meeste dirt- en motocrossmotoren.

Hoe gebruik ik de palletadapters?

Draai de schroeven aan de bovenkant van het frame los, plaats de motor zodat het achterwiel gecentreerd is, pas de positie van de palletadapters aan op de breedte van de dubbele schommelarm, draai de schroeven vast. Til de steun op bij de handgreep, schuif deze onder de schommelarm en druk vervolgens om het wiel op te tillen. Zorg ervoor dat de adapters goed contact maken.

Hoe gebruik ik de vorkadapters?

Draai de schroeven los, plaats de motor gecentreerd, pas de positie van de vorkadapters aan op de bobbins van de motor, draai vast. Til de steun op bij de ronde handgreep, plaats de adapters net onder de bobbins en druk vervolgens om het achterwiel op te tillen. Controleer of er goed contact is.

Welk gereedschap is nodig voor de montage?

U heeft sleutels nodig die geschikt zijn voor M8- en M10-schroeven, evenals doppen of verstelbare sleutels. De handleiding raadt aan om standaard aandraai gereedschap te gebruiken.

Is deze steun geschikt voor mijn motor?

De steun is ontworpen voor dirt- en motocrossmotoren. Het werkt met dubbele schommelarmen (palletadapters) of met bobbins (vorkadapters). Controleer de maatcompatibiliteit voor gebruik.

Hoe onderhoud ik de Vevor TD-003-05R steun?

Reinig de onderdelen regelmatig met een droge doek. Controleer voor elk gebruik de aandraaimomenten van alle schroeven en moeren. Bewaar op een droge plaats, beschermd tegen vocht.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de technische ondersteuning van Vevor via www.vevor.com/support. Reserveonderdelen (schroeven, moeren, adapters) kunnen direct bij de fabrikant worden besteld.

Kan ik deze steun gebruiken voor andere voertuigen?

Deze steun is specifiek ontworpen voor dirt- en motocrossmotoren. Gebruik op andere voertuigen (scooters, fietsen) wordt niet aanbevolen om veiligheidsredenen.

Hoe neem ik contact op met de technische ondersteuning van Vevor?

Ga naar www.vevor.com/support voor technische hulp of om een elektronisch garantiecertificaat aan te vragen. U kunt ook vragen stellen via het online formulier.

GEBRUIKSAANWIJZING TD-003-05R Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

DIRT FIETS

STELLAGE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSMAATREGELEN

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies handleiding zorgvuldig door.

lezen

ÿ Lees en begrijp deze hele handleiding voordat u dit product monteert, installeert, bedient of onderhoudt. Het niet opvolgen van deze waarschuwingen

en instructies kunnen de dood, persoonlijk letsel of schade aan uw kind veroorzaken.

waardevolle

eigendommen. ÿ Voldoen aan alle vereisten van het Department of Transportation (DOT)

bij gebruik van dit product.

ÿ Gebruik gezond verstand tijdens het werken. Blijf alert en concentreer je wanneer

het instellen en gebruiken van dit product. Werk nooit onder invloed

van alcohol, drugs of medicijnen. ÿ Houd

tijdens het monteren en gebruiken van dit product de werkplek schoon en

goed verlicht. Houd toeschouwers en kinderen uit de buurt van het werkgebied. ÿ

Kleed u gepast. Draag nooit loszittende kleding of sieraden wanneer

werkend. Houd lang haar tegen en houd haar, kleding en handschoenen uit de buurt van bewegende

onderdelen. ÿ Houd deze standaard altijd buiten bereik van

kinderen. ÿ Controleer of de standaard in goede staat verkeert voordat u deze gebruikt.

SPECIFICATIES

Modelserie	TD-003-05R (RE)
Maximale draagkracht (lbs)	850
Ondersteuningshoogte (inch)	13.8

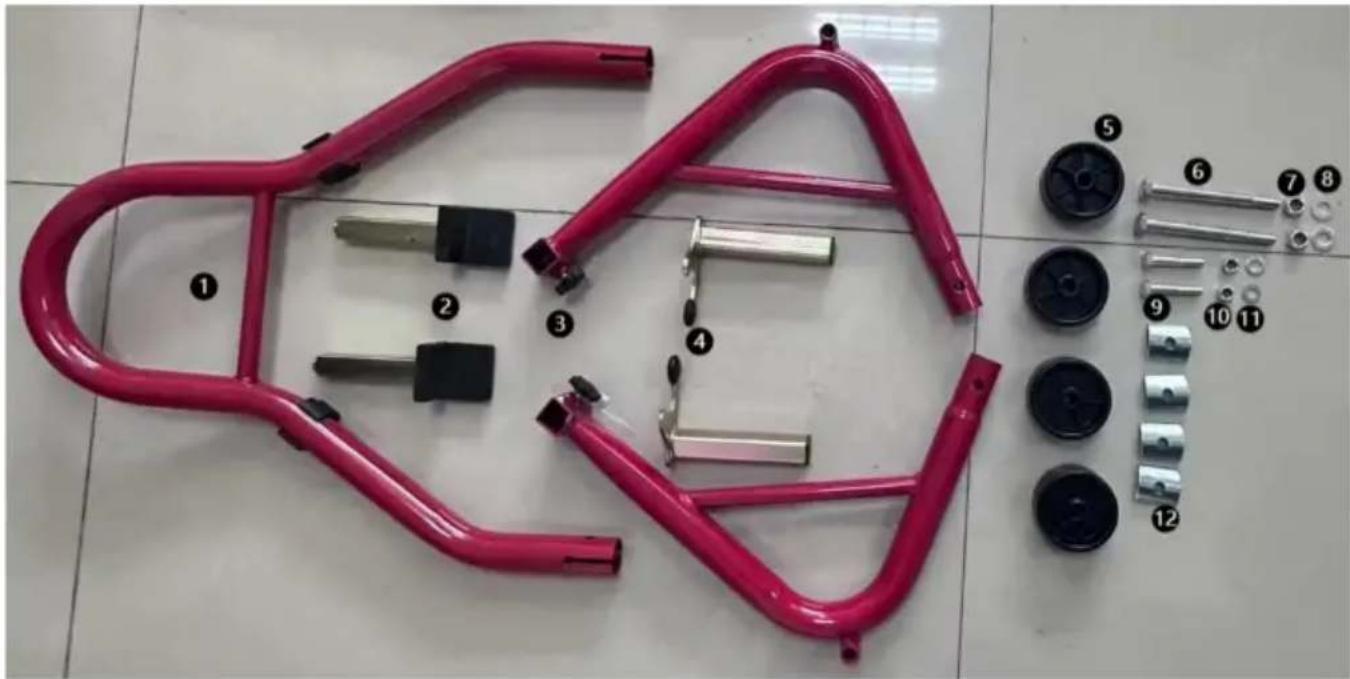

PRODUCTPARAMETERS

SN	Beschrijving	Havveoheld
1	Achterwiel hoofdbuis	1
2	L-vormige vork	2
3	Achterwiel-ondersteuningsbuis	2
4	U-vormige vork	2
	Wiel5	4
6	Schroef M10×110mm	2
7	Ring d10mm	2
8	M10 moer	4
9	Schroef M8×45mm	2
10	Ring d8mm	2
11	M8 moer	2
12	Bevestigingsplaat	4

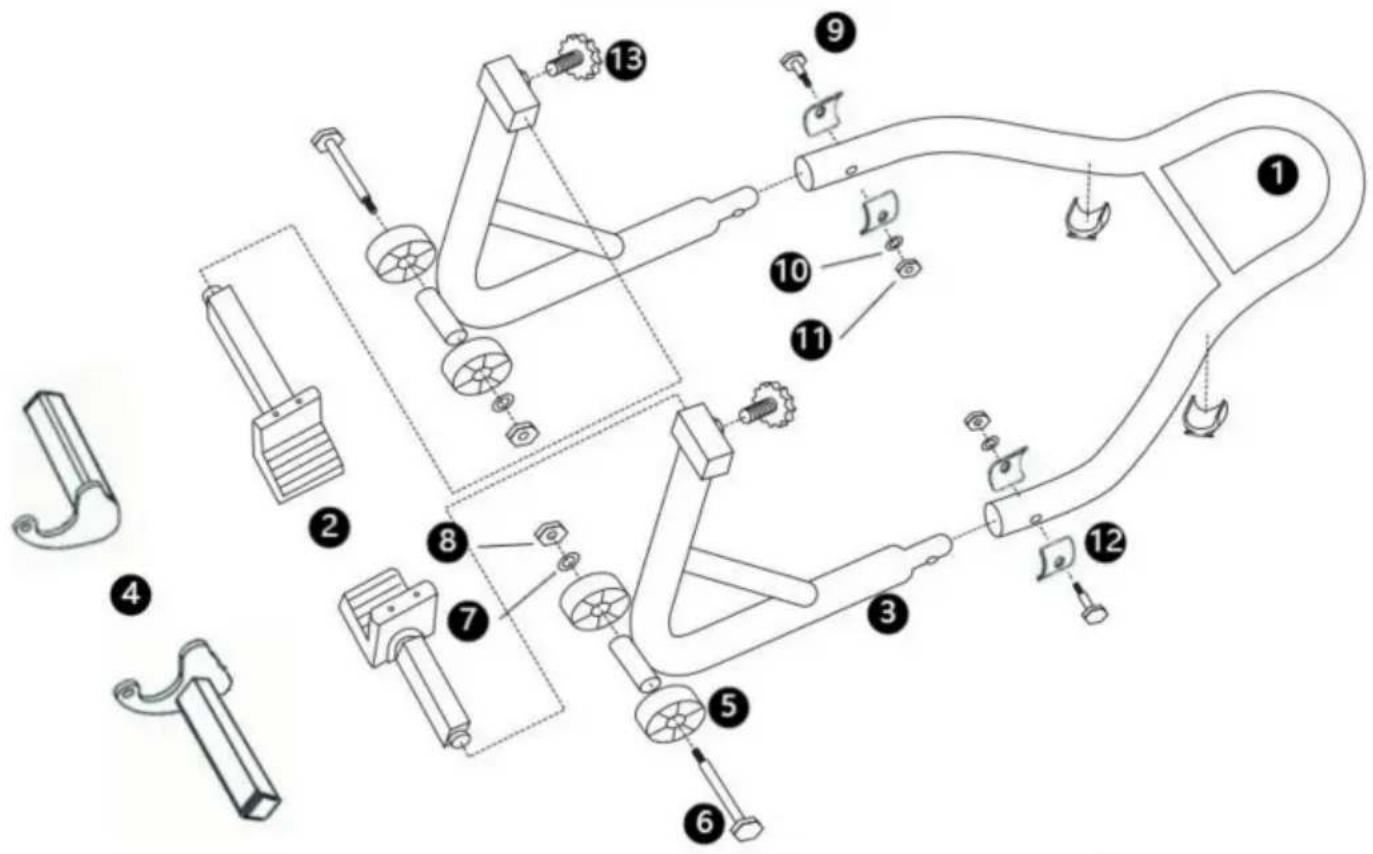

INSTALLATIE-INSTRUCTIES

Leg alle benodigde accessoires en gereedschappen klaar volgens de onderdelenlijst.

Voor de achterwielbeugel:

Stap 1: Plaats onderdeel 1 in onderdeel 3 en gebruik vervolgens schroeven 9, 12, 10 en 11 om het vast te zetten stevig vast met gereedschap.

Stap 2: Monteer onderdelen 5, 6, 7 en 8 in volgorde op 3 en zet ze stevig vast met gereedschap.

Stap 3: Plaats onderdeel 2 of 4 in onderdeel 3 en bevestig het vervolgens met onderdeel 13.

PRODUCTBESCHRIJVING

Montage-instructies

A. Monteer de wielen aan beide zijden van het frame en plaats ze vervolgens beide

framestukken.

B. Plaats M8-schroeven door de gaten van de klemstukken en het frame en zorg ervoor dat het verbindingsdeel

bedekt is met klemmateriaal.

stukken aan beide kanten. Voeg vervolgens ringen toe en gebruik gereedschap om vast te draaien met de borgmoeren.

C. Draai de schroeven aan beide zijden aan de bovenkant van het frame met wielen los, plaats de juiste adapters (peddeladapters of vorkadapters) die past op uw motorfiets.

Bediening van de standaard met peddeladapters

A. Draai de schroeven aan de bovenkant los zodat de positie van de adapters kan worden aangepast. aangepast.
B. Rol de standaard op en zorg ervoor dat het achterwiel van uw motorfiets in de midden van het frame.
C. Pas de positie van de peddeladapters aan zodat deze overeenkomen met de breedte van uw motorfiets dubbele swingarm en draai vervolgens de schroef vast met plastic.
D. Til de standaard op met de handgreep en verplaats de standaard naar de gewenste positie. onder de swingarm, druk vervolgens de standaard naar beneden om uw motorfiets achterwiel. Zorg ervoor dat de peddeladapters goed vastzitten tegen de achterbrug.

Bediening van de standaard met vorkadapters

E. Draai de schroeven aan de bovenkant los zodat de positie van de adapters kan worden aangepast. aangepast.
F. Rol de standaard op en zorg ervoor dat het achterwiel van uw motorfiets in de midden van het frame.
G. Pas de positie van de vorkadapters aan zodat deze overeenkomen met de breedte van uw motorfiets klossen aan beide kanten en draai vervolgens de schroef vast met plastic.
H. Til de standaard op met de ronde handgreep en verplaats de standaard naar de gewenste positie. vorkadapters zitten precies onder de spoelen, druk vervolgens de standaard naar beneden om het achterwiel van uw motorfiets te verhogen. Zorg ervoor dat de vorkadapters goed tegen de klossen aanliggen.
