Produkttyp	Hinterradständer für Motorrad (Dirt, Motocross)
Marke	Vevor
Modell	TD-003-05R
Maximale Tragfähigkeit	850 lb (385 kg)
Höhe des Ständers	13,8 Zoll (35 cm)
Hauptmaterial	Robuster Stahl
Geschätztes Gewicht	Ca. 12 kg
Anzahl der Räder	4 (mit Bremsen ?)
Mitgelieferte Adapter	Schwingenadapter (für Doppelarmschwinge) und Gabeladapter (für Motorradspulen)
Hauptverwendung	Anheben des Hinterrads von Dirt-Bikes und Motocross-Motorrädern für Wartungsarbeiten
Montage	Detaillierte Anleitung mitgeliefert; erfordert Schraubenschlüssel und grundlegende Werkzeuge
Sicherheit	Bedienungsanleitung vor Gebrauch lesen; nicht unter Einfluss verwenden; außerhalb der Reichweite von Kindern aufbewahren
Wartung	Regelmäßig reinigen, Befestigungen auf festen Sitz prüfen
Garantie und Support	Technischer Support über www.vevor.com/support; elektronisches Garantiezertifikat
Ersatzteile	Auf Anfrage beim Vevor-Support erhältlich
Reparierbarkeit	Standardverschraubung; austauschbare Teile
Zusatzfunktion	Kompatibilität mit Doppelarmschwinge und Motorradspulen

Häufig gestellte Fragen - TD-003-05R Vevor

Wie montiere ich den Vevor TD-003-05R Ständer?

Befolgen Sie die Schritte in der Anleitung: Führen Sie das hintere Hauptrohr in das Stützrohr ein, befestigen Sie es mit M8-Schrauben und den Halteplatten. Montieren Sie die Räder mit M10-Schrauben, Unterlegscheiben und Muttern. Setzen Sie dann die L- oder U-Gabeln je nach gewähltem Adaptertyp ein. Verwenden Sie geeignetes Werkzeug (Schlüssel), um alle Befestigungen festzuziehen.

Was ist die maximale Tragfähigkeit dieses Ständers?

Die maximale Tragfähigkeit beträgt 850 lb (ca. 385 kg), was für die meisten Dirt-Bikes und Motocross-Motorräder geeignet ist.

Wie verwende ich die Schwingenadapter?

Lösen Sie die Schrauben oben am Rahmen, positionieren Sie das Motorrad so, dass das Hinterrad zentriert ist, passen Sie die Position der Schwingenadapter an die Breite der Doppelarmschwinge an, ziehen Sie die Schrauben fest. Heben Sie den Ständer am Griff an, schieben Sie ihn unter die Schwinge und drücken Sie ihn dann nach unten, um das Rad anzuheben. Stellen Sie sicher, dass die Adapter guten Kontakt haben.

Wie verwende ich die Gabeladapter?

Lösen Sie die Schrauben, positionieren Sie das Motorrad zentriert, passen Sie die Position der Gabeladapter an die Motorradspulen an, ziehen Sie fest. Heben Sie den Ständer am runden Griff an, setzen Sie die Adapter direkt unter die Spulen und drücken Sie dann, um das Hinterrad anzuheben. Überprüfen Sie einen guten Kontakt.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen Schlüssel, die für M8- und M10-Schrauben geeignet sind, sowie Stecknüsse oder Rollgabelschlüssel. Die Anleitung empfiehlt die Verwendung von Standard-Schraubwerkzeugen.

Ist dieser Ständer für mein Motorrad geeignet?

Der Ständer ist für Dirt-Bikes und Motocross-Motorräder konzipiert. Er funktioniert mit Doppelarmschwingen (Schwingenadapter) oder mit Spulen (Gabeladapter). Überprüfen Sie vor der Verwendung die Maßkompatibilität.

Wie pflege ich den Vevor TD-003-05R Ständer?

Reinigen Sie die Teile regelmäßig mit einem trockenen Tuch. Überprüfen Sie vor jeder Verwendung den festen Sitz aller Schrauben und Muttern. Lagern Sie den Ständer an einem trockenen Ort ohne Feuchtigkeit.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Vevor-Techniksupport über www.vevor.com/support. Ersatzteile (Schrauben, Muttern, Adapter) können direkt beim Hersteller bestellt werden.

Kann ich diesen Ständer für andere Fahrzeugtypen verwenden?

Dieser Ständer ist speziell für Dirt-Bikes und Motocross-Motorräder konzipiert. Die Verwendung an anderen Fahrzeugen (Roller, Fahrräder) wird aus Sicherheitsgründen nicht empfohlen.

Wie kontaktiere ich den Vevor-Techniksupport?

Besuchen Sie www.vevor.com/support für technische Hilfe oder um ein elektronisches Garantiezertifikat anzufordern. Sie können auch über das Online-Formular Fragen stellen.

BEDIENUNGSANLEITUNG TD-003-05R Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DIRT-BIKE-STÄNDER

MODELL: TD-003-05R (RE)

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

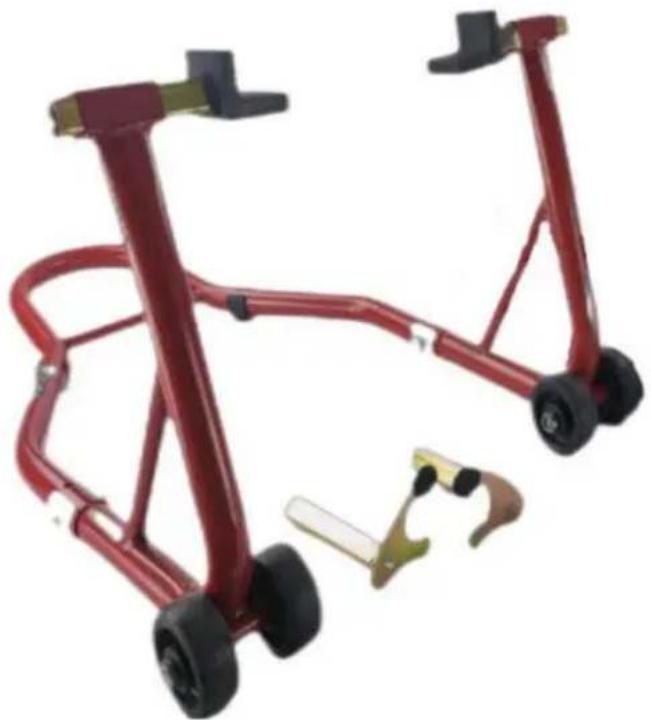

DIRT-BIKE STAND

Modell: TD-003-05R (RE)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSVORKEHRUNGEN

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen

Lesen Sie das Handbuch sorgfältig durch.

ÿ Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie das Produkt zusammenbauen, installieren, bedienen oder warten. Die Nichtbeachtung dieser Warnungen

und Anweisungen können zu Tod, Verletzungen oder Schäden am

wertvolles Eigentum. ÿ

Halten Sie alle Anforderungen des Department of Transportation (DOT) ein

bei der Verwendung dieses Produkts.

ÿ Gehen Sie mit gesundem Menschenverstand an die Arbeit. Bleiben Sie aufmerksam und konzentriert,

Einrichten und Verwenden dieses Produkts. Arbeiten Sie niemals unter dem Einfluss

von Alkohol, Drogen oder Medikamenten. ä Halten

Sie beim Zusammenbau und Gebrauch dieses Produkts den Arbeitsbereich sauber und

gut beleuchtet. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern. ä Kleiden Sie sich

angemessen. Tragen Sie niemals weite Kleidung oder Schmuck, wenn

Arbeiten. Halten Sie lange Haare fern und halten Sie Haare, Kleidung und Handschuhe fern

von beweglichen Teilen.

Bewahren Sie diesen Ständer stets außerhalb der Reichweite von

Kindern auf. y Überprüfen Sie vor der Verwendung, ob der Ständer in gutem Zustand ist.

Spezifikationen

Modellreihe	TD-003-05R (RE)
Maximale Tragfähigkeit (lbs)	850
Stützhöhe (Zoll)	13.8

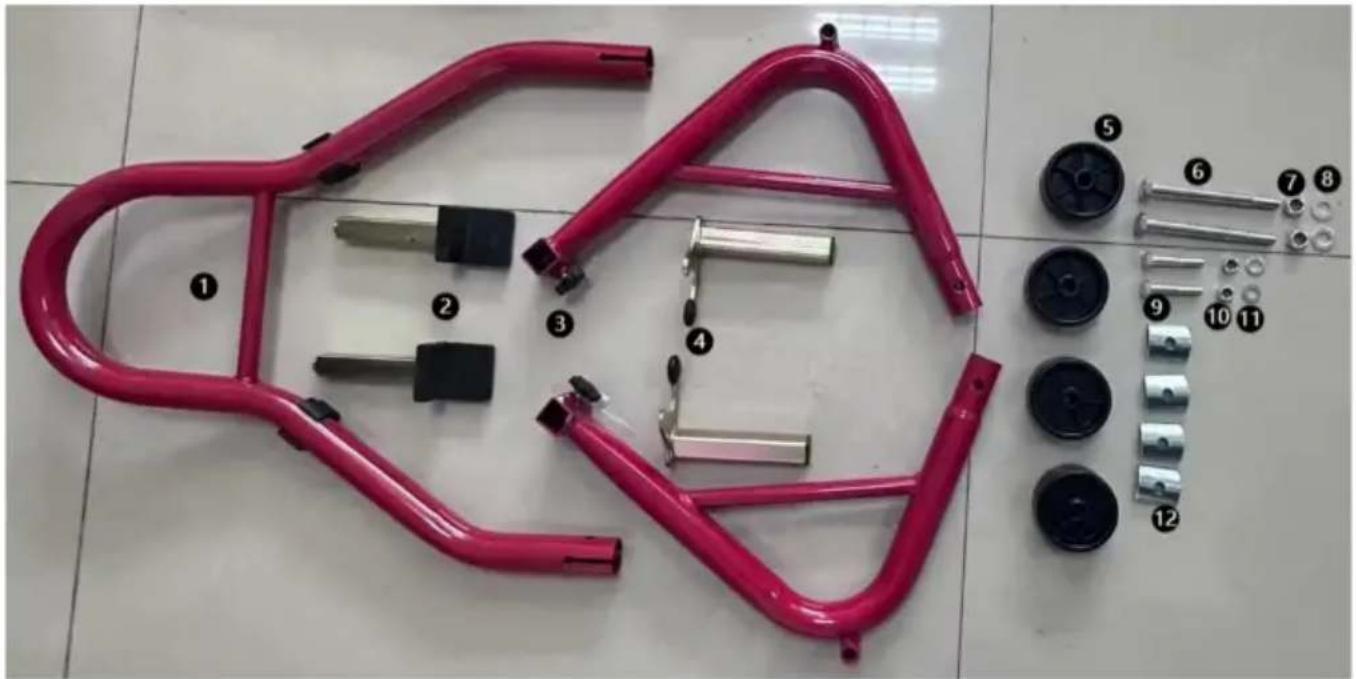

PRODUKTPARAMETER

SN	Beschreibung	Menge
1	Hinterrad-Hauptrohr	1
2	L - Gabel	2
3	Hinterradstützrohr	2
4	U-förmige Gabel	2
5	Rad	4
6	Schraube M10×110mm	2
7	Unterlegscheibe d10mm	2
8	M10 Mutter	4
9	Schraube M8×45mm	2
10	Unterlegscheibe d8mm	2
11	M8 Mutter	2
12	Befestigungsplatte	4

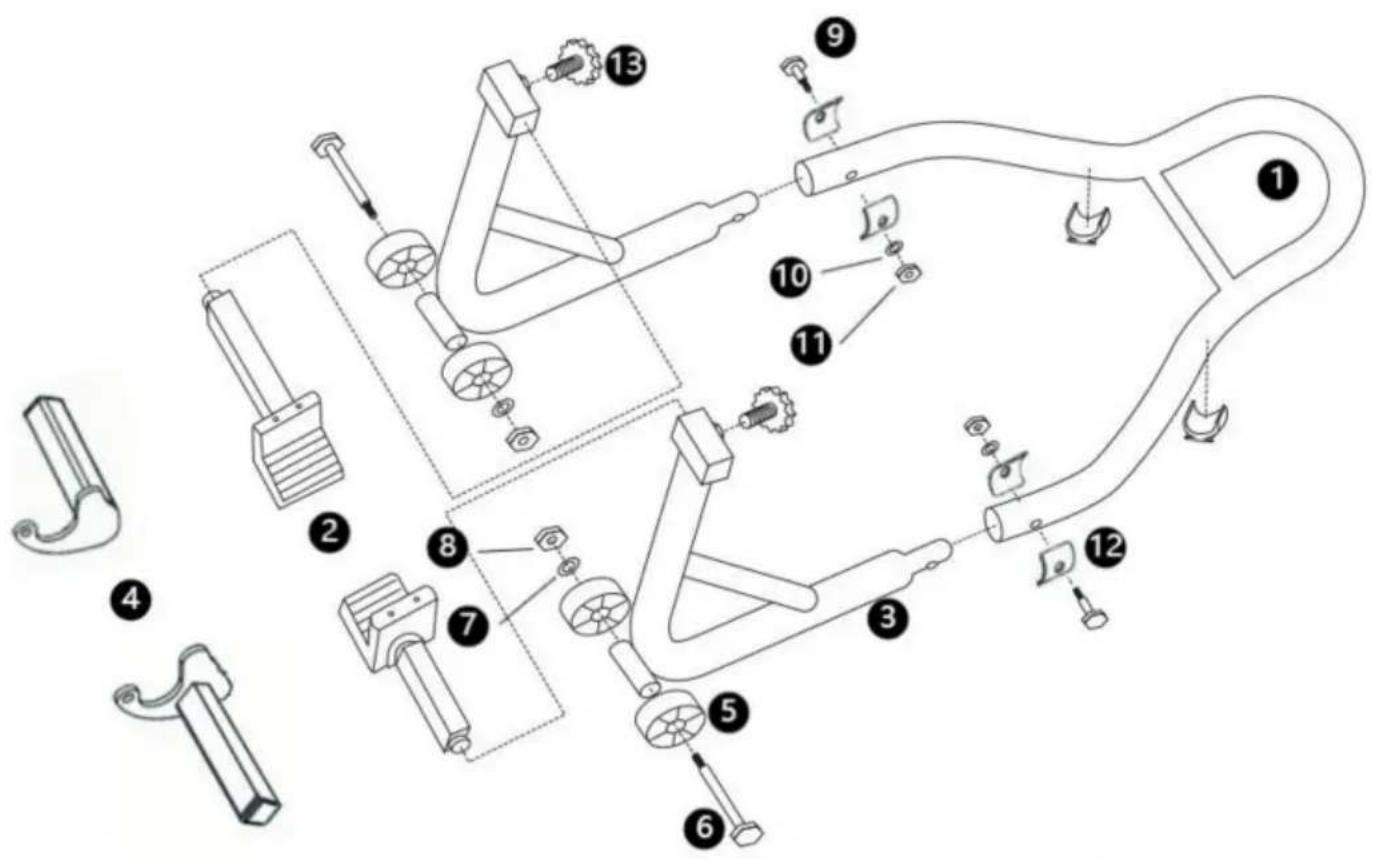

INSTALLATIONSANLEITUNG

Legen Sie sich gemäß Stückliste sämtliches benötigtes Zubehör und Werkzeug bereit.

Für die Hinterradhalterung:

Schritt 1: Teil 1 in Teil 3 einsetzen und dann mit den Schrauben 9, 12, 10 und 11 verriegeln mit Werkzeug festziehen.

Schritt 2: Teile 5, 6, 7 und 8 nacheinander auf 3 montieren und fest verriegeln mit Werkzeugen.

Schritt 3: Teil 2 oder 4 in 3 einsetzen und anschließend mit Teil 13 fixieren.

PRODUKTBESCHREIBUNG

Montageanleitung

A. Montieren Sie die Räder auf beiden Seiten des Rahmens und stecken Sie dann beide Rahmenteile.
B. Führen Sie M8-Schrauben durch die Löcher der Klemmstücke und des Rahmens und stellen Sie sicher, dass das Verbindungsteil mit Klemmstücken bedeckt ist.

Stücke auf beiden Seiten. Dann fügen Sie Unterlegscheiben hinzu und verwenden Sie Werkzeuge zum Festziehen mit die Kontermuttern.

C. Die Schrauben auf beiden Seiten an der Oberseite des Rahmens mit Rädern lösen, Setzen Sie die richtigen Adapter (Paddeladapter oder Gabeladapter) ein, die passt zu Ihrem Motorrad.

Bedienung des Ständers mit Paddeladapter

A. Die Schrauben an der Oberseite lösen, so dass die Position der Adapter angepasst.
B. Rollen Sie den Ständer und stellen Sie sicher, dass das Hinterrad Ihres Motorrads in der in der Mitte des Rahmens.
C. Passen Sie die Position der Paddeladapter an die Breite Ihres Motorrad-Doppelschwinge und ziehen Sie dann die Schraube mit Kunststoff fest.
D. Heben Sie den Ständer mit dem Griff an und bewegen Sie ihn an die Stelle, an der er unter die Schwinge, dann den Ständer nach unten drücken, um den Motorrad-Hinterrad. Stellen Sie sicher, dass die Paddeladapter fest sitzen gegen die Schwinge.

Bedienung des Stativs mit Gabeladapter

E. Die Schrauben an der Oberseite lösen, so dass die Position der Adapter angepasst.
F. Rollen Sie den Ständer und stellen Sie sicher, dass das Hinterrad Ihres Motorrads in der in der Mitte des Rahmens.
G. Passen Sie die Position der Gabeladapter an die Breite Ihres Motorradspulen auf beiden Seiten und ziehen Sie dann die Schraube mit fest Plastik.
H. Heben Sie den Ständer mit dem runden Griff an und bewegen Sie ihn an die Gabeladapter sind direkt unter den Spulen, dann drücken Sie den Ständer nach unten in um das Hinterrad Ihres Motorrades anzuheben. Stellen Sie sicher, dass die Gabeladapter liegen eng an den Spulen an.
