DIRT-BIKE-STÄNDER

MODELL: TD-003-05WFR

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

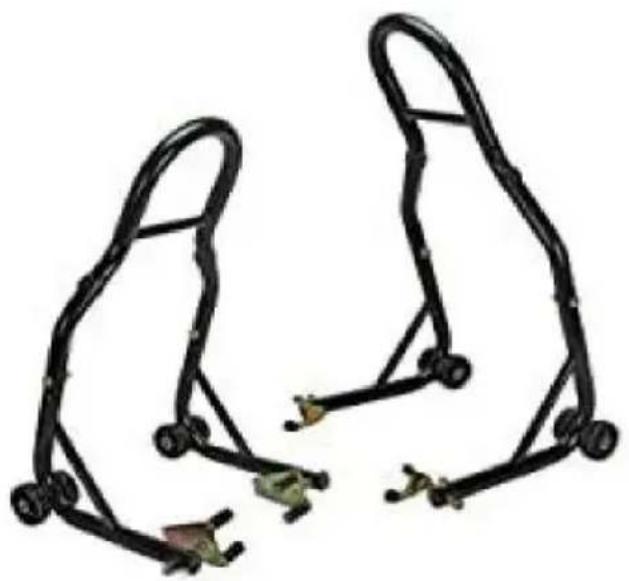

Dirtbike-Ständer

Modell: TD-003-05WFR

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSVORKEHRUNGEN

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen

Lesen Sie das Handbuch sorgfältig durch.

ÿ Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie das Produkt zusammenbauen, installieren,

bedienen oder warten. Die Nichtbeachtung dieser Warnungen

und Anweisungen können zu Tod, Verletzungen oder Schäden am

wertvolles Eigentum. ÿ

Halten Sie alle Anforderungen des Department of Transportation (DOT) ein

bei der Verwendung dieses Produkts.

ÿ Gehen Sie mit gesundem Menschenverstand an die Arbeit. Bleiben Sie aufmerksam und konzentriert,

Einrichten und Verwenden dieses Produkts. Arbeiten Sie niemals unter dem Einfluss

von Alkohol, Drogen oder Medikamenten. ä Halten

Sie beim Zusammenbau und Gebrauch dieses Produkts den Arbeitsbereich sauber und

gut beleuchtet. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern. ä Kleiden Sie sich

angemessen. Tragen Sie niemals weite Kleidung oder Schmuck, wenn

Arbeiten. Halten Sie lange Haare fern und halten Sie Haare, Kleidung und Handschuhe fern

von beweglichen Teilen. ÿ

Bewahren Sie diesen Ständer stets außerhalb der Reichweite von

Kindern auf. y Überprüfen Sie vor der Verwendung, ob der Ständer in gutem Zustand ist.

Spezifikationen

Modellreihe	TD-003-05WFR
Maximale Tragfähigkeit (lbs)	1100
Stützhöhe (Zoll)	13.8

PRODUKTPARAMETER

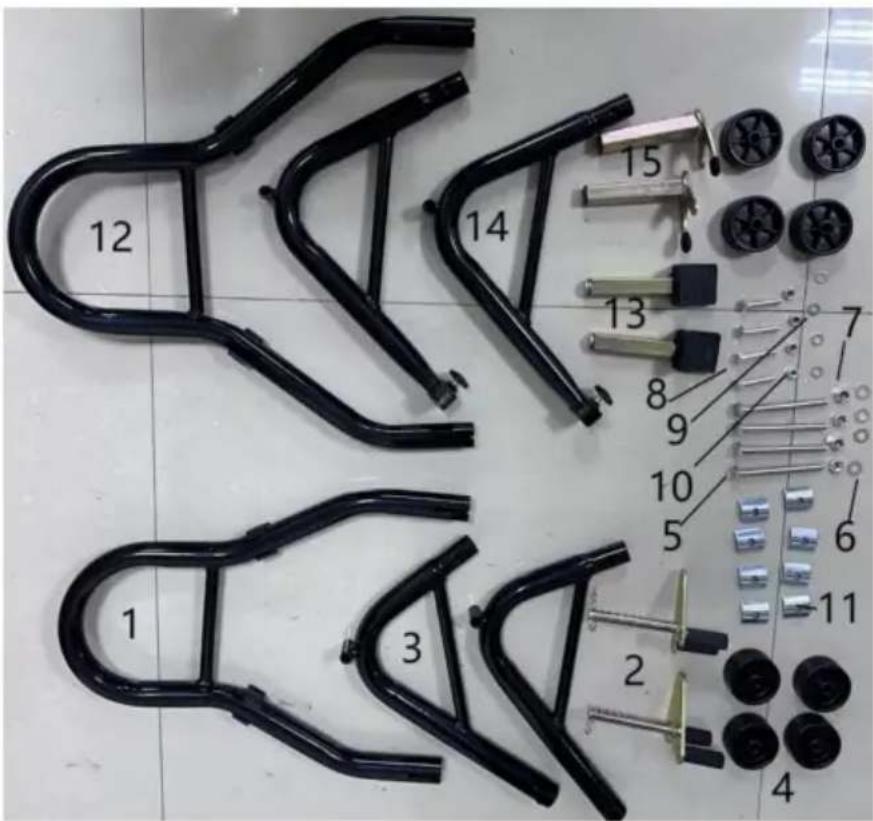

12 14 15 13 8 9 10 5 6 11 1 3 2 4

SN	Beschreibung	Menge
1	Beschreibung	1
2	Vorderrad-Hauptrohr	2
3	Vorderrad Doppelgabel	2
4	Vorderradstützrohr	8
5	Rad	4
6	Schraube M10×110mm	4
7	Unterlegscheibe d10mm	4
8	M10 Mutter	4
9	Schraube M8×45mm	4
10	Unterlegscheibe d8mm	4
11	M8 Mutter	8
12	Befestigungsplatte	2
13	Hinterrad-Hauptrohr	2
14	L - Gabel	2
15	Hinterradstützrohr	2

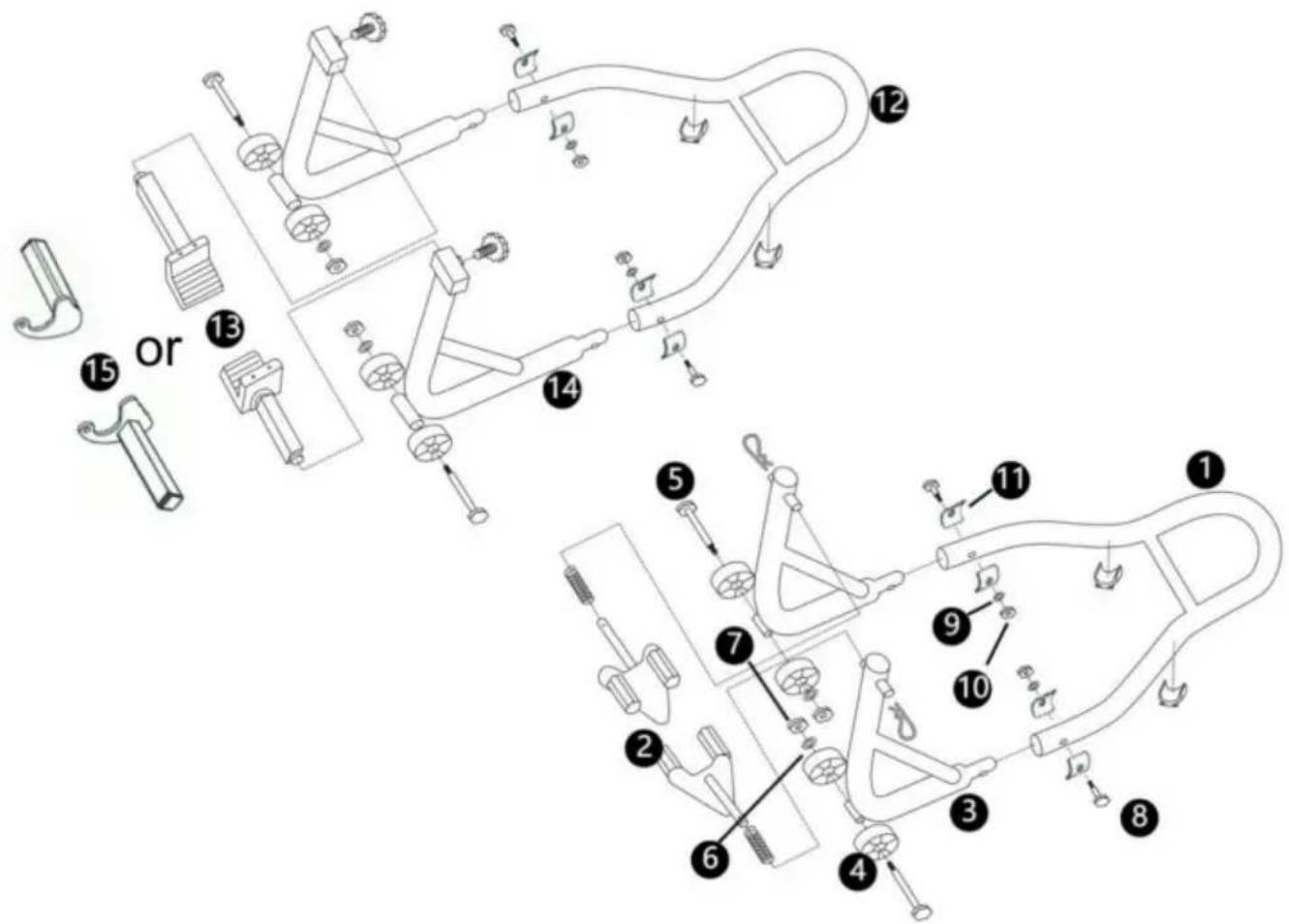

INSTALLATIONSANLEITUNG

Legen Sie sich gemäß der Stückliste sämtliches benötigtes Zubehör und Werkzeug bereit.

Für die Vorderradhalterung:

Schritt 1: Teil 1 in Teil 3 einsetzen und dann mit den Schrauben 8, 11, 9 und 10 verriegeln mit Werkzeug festziehen.

Schritt 2: Montieren Sie die Teile 4, 5, 6 und 7 nacheinander auf 3 und verriegeln Sie sie fest mit Werkzeugen.

Schritt 3: Stecken Sie Teil 2 in 3 und befestigen Sie es dann mit dem R-förmigen Teil in 2.

Die Montage der Hinterradhalterung erfolgt analog zur Vorderradhalterung

Radhalterung. Der Unterschied besteht darin, dass Sie die entsprechende wählen müssen

zu verwendende Stecker

PRODUKTBESCHREIBUNG

Montageanleitung

A. Montieren Sie die Räder auf beiden Seiten des Rahmens und stecken Sie dann beide Rahmenteile.
B. Führen Sie M8-Schrauben durch die Löcher der Klemmstücke und des Rahmens und stellen Sie sicher, dass das Verbindungsteil mit Klemmstücken bedeckt ist.
Stücke auf beiden Seiten. Dann fügen Sie Unterlegscheiben hinzu und verwenden Sie Werkzeuge zum Festziehen mit die Kontermuttern.
C. Die Schrauben auf beiden Seiten an der Oberseite des Rahmens mit Rädern lösen, Setzen Sie die richtigen Adapter (Paddeladapter oder Gabeladapter) ein, die passt zu Ihrem Motorrad.

Bedienung des Ständers mit Paddeladapter

A. Die Schrauben an der Oberseite lösen, so dass die Position der Adapter angepasst.
B. Rollen Sie den Ständer und stellen Sie sicher, dass das Hinterrad Ihres Motorrads in der in der Mitte des Rahmens.
C. Passen Sie die Position der Paddeladapter an die Breite Ihres Motorrad-Doppelschwinge und ziehen Sie dann die Schraube mit Kunststoff fest.
D. Heben Sie den Ständer mit dem Griff an und bewegen Sie ihn an die Stelle, an der er unter die Schwinge, dann den Ständer nach unten drücken, um den Motorrad-Hinterrad. Stellen Sie sicher, dass die Paddeladapter fest sitzen gegen die Schwinge.

Bedienung des Stativs mit Gabeladapter

E. Die Schrauben an der Oberseite lösen, so dass die Position der Adapter angepasst.

F. Rollen Sie den Ständer und stellen Sie sicher, dass das Hinterrad Ihres Motorrads in der in der Mitte des Rahmens.

G. Passen Sie die Position der Gabeladapter an die Breite der Spulen Ihres Motorrads auf beiden Seiten an und ziehen Sie die Schraube anschließend mit Kunststoff fest.

H. Heben Sie den Ständer mit dem runden Griff an und bewegen Sie ihn an die Gabeladapter befinden sich direkt unter den Spulen. Drücken Sie dann den Ständer nach unten, um das Hinterrad Ihres Motorrads anzuheben. Stellen Sie sicher, dass die Gabeladapte fest an den Spulen anliegen.
