Typ produktu	Podpórka do motocykla terenowego (dirt bike stand)
Marka	Vevor
Model	TD-003-05WFR
Maksymalna nośność	1100 lb (około 499 kg)
Wysokość podpórki	13.8 cala (około 35 cm)
Główne funkcje	Podpórka koła przedniego i tylnego, użycie z adapterami do podestów lub widełek
Materiał	Wytrzymała stal
Dołączone akcesoria	Adaptery do podestów i widełek, śruby, nakrętki, podkładki
Bezpieczeństwo	Przestrzegać maksymalnej nośności, przeczytać środki ostrożności przed użyciem, nie używać pod wpływem
Konserwacja i czyszczenie	Utrzymywać miejsce pracy w czystości i dobrze oświetlone, przechowywać poza zasięgiem dzieci
Części zamienne i możliwość naprawy	Lista części w instrukcji, skontaktuj się z pomocą techniczną w sprawie części
Informacje ogólne	Pomoc techniczna i elektroniczny certyfikat gwarancji na www.vevor.com/support

Często zadawane pytania - TD-003-05WFR Vevor

Jak zmontować podpórkę przedniego koła?

Włóż część 1 do części 3, zablokuj śrubami M8, podkładkami i nakrętkami. Następnie zamontuj części 4, 5, 6 i 7 w kolejności. Na koniec włóż część 2 do 3 i przymocuj ją elementem w kształcie R.

Jak zmontować podpórkę tylnego koła?

Montaż jest identyczny jak w przypadku podpórki przedniego koła. Różnica polega na wyborze odpowiednich zaślepek (adapterów) dla motocykla.

Jaka jest maksymalna nośność?

Maksymalna nośność wynosi 1100 lb (około 499 kg). Nigdy nie przekraczaj tego limitu.

Jak używać adapterów do podestów?

Poluzuj górne śruby, dopasuj adaptery do szerokości wahacza motocykla, a następnie dokręć. Podnieś podpórkę pod wahaczem i naciśnij podpórkę, aby podnieść tylne koło.

Jak używać adapterów do widełek?

Poluzuj górne śruby, dopasuj adaptery do szerokości rolek motocykla, a następnie dokręć. Umieść adaptery pod rolkami i naciśnij podpórkę, aby podnieść tylne koło.

Jakie środki ostrożności należy zachować?

Przeczytaj uważnie instrukcję przed użyciem. Przestrzegaj wymogów DOT. Nigdy nie pracuj pod wpływem alkoholu lub narkotyków. Utrzymuj miejsce pracy w czystości i poza zasięgiem dzieci.

Czy ta podpórka jest kompatybilna z moim motocyklem?

Ta podpórka jest przeznaczona do motocykli terenowych. Jest dostarczana z adapterami do podestów i widełek, aby dopasować się do różnych wahaczy i rolek. Sprawdź wymiary przed użyciem.

Jakie narzędzia są potrzebne do montażu?

Podstawowe narzędzia, takie jak klucze i nasadki, są potrzebne do dokręcenia śrub M8 i M10. Instrukcja nie określa konkretnych narzędzi; wystarczą standardowe klucze.

Jak konserwować podpórkę?

Utrzymuj podpórkę w czystości i przechowuj w suchym miejscu. Przed każdym użyciem sprawdź, czy wszystkie śruby są dokręcone i czy podpórka nie jest uszkodzona.

Gdzie znaleźć pomoc techniczną?

W przypadku pytań lub pomocy technicznej odwiedź stronę www.vevor.com/support, aby skontaktować się z pomocą techniczną i uzyskać elektroniczny certyfikat gwarancji.

INSTRUKCJA OBSŁUGI TD-003-05WFR Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

STOJAK NA ROWER TERENOWY

MODEL: TD-003-05WFR

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

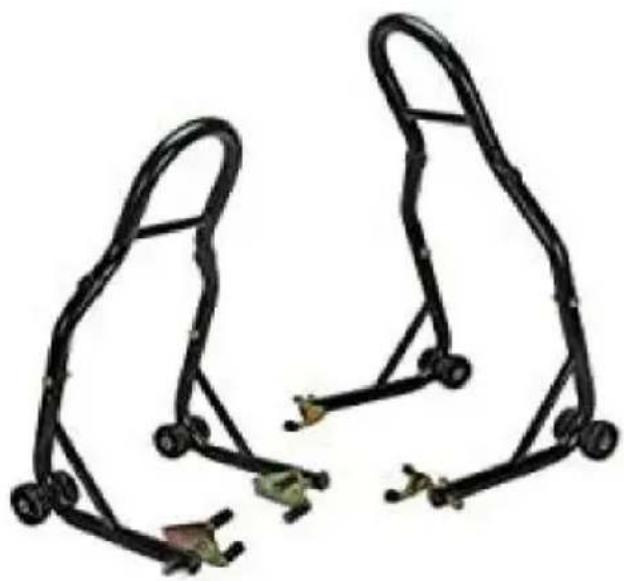

Stojak na motocykl terenowy

Model: TD-003-05WFR

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

ŚRODKI OSTROŻNOŚCI

Ostrzeżenie – Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.

Przed montażem, instalacją, obsługą lub serwisowaniem tego produktu należy przeczytać i zrozumieć całą instrukcję. Nieprzestrzeganie tych ostrzeżeń

i instrukcje mogą spowodować śmierć, obrażenia ciała lub uszkodzenie

wartościowy majątek.

Przestrzegaj wszystkich wymogów Departamentu Transportu (DOT)

podczas stosowania tego produktu.

Podczas pracy stosuj zdrowy rozsądek. Zachowaj czujność i koncentrację, gdy konfigurowanie i używanie tego produktu. Nigdy nie pracuj będąc pod wpływem alkoholu, narkotyków lub leków.

Podczas montażu i użytkowania tego produktu należy utrzymywać miejsce pracy w czystości i dobrze oświetlone. Trzymaj widzów i dzieci z dala od miejsca pracy. Ubierz się odpowiednio. Nigdy nie zakładaj luźnej odzieży ani biżuterii, gdy pracujące. Trzymaj długie włosy, ubrania i rękawice z dala od od ruchomych części.

Zawsze trzymaj stojak poza zasięgiem dzieci. Przed użyciem sprawdź, czy stojak jest w dobrym stanie.

SPECYFIKACJE

Seria modeli	TD-003-05WFR
Maksymalna ładowność (funty)	1100
Wysokość podparcia (cale)	13.8

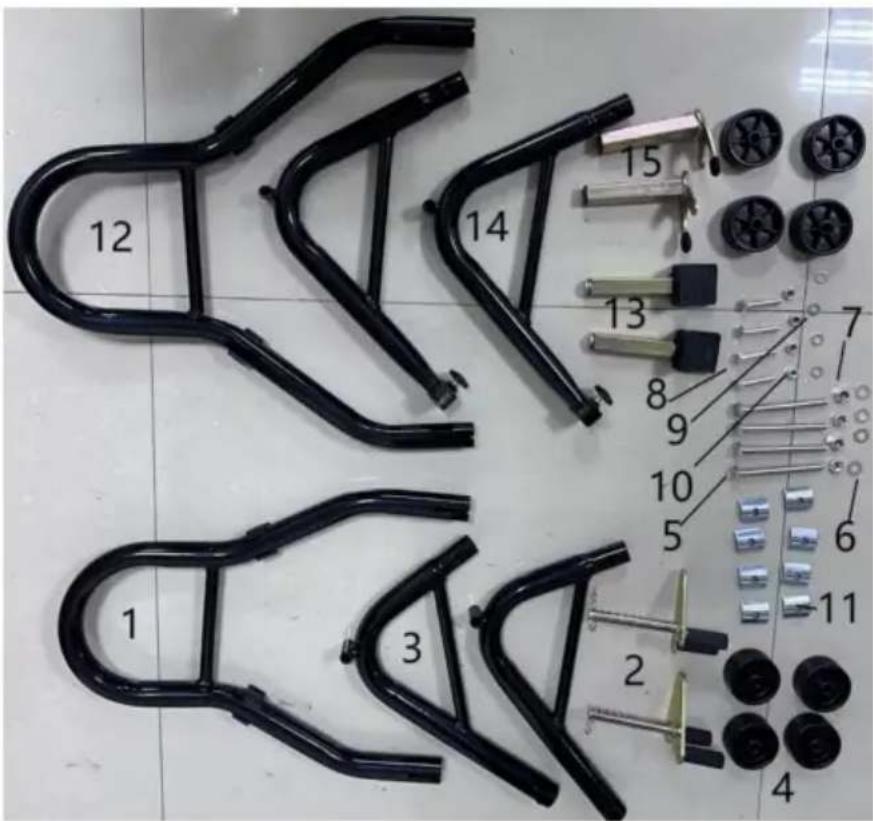

PARAMETRY PRODUKTU

SN	Opis	Ilość
1	Opis	1
2	Przód - rura główna koła	2
3	Przód - koło podwójne - widelec	2
4	Przód - rura podporowa koła	8
5	Koło	4
6	Śruba M10×110mm	4
7	Podkładka d10mm	4
8	Nakrętka M10	4
9	Śruba M8×45mm	4
10	Podkładka d8mm	4
11	Nakrętka M8	8
12	Płyta mocująca	2
13	Tylna rura główna koła	2
14	Widelec w kształcie litery L	2
15	Tyt - rura podporowa koła	2

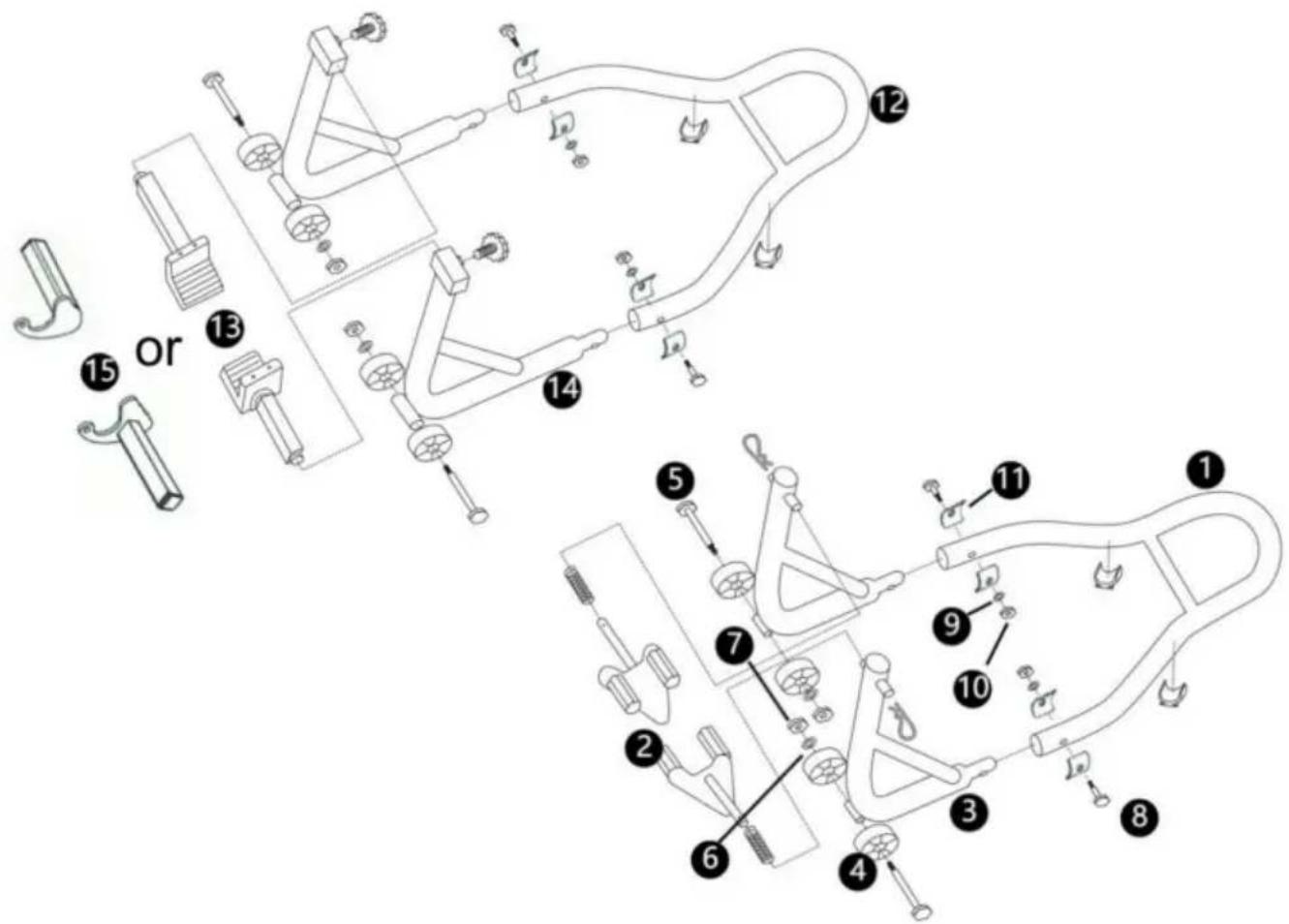

INSTRUKCJA INSTALACJI

Przygotuj wszystkie potrzebne akcesoria i narzędzia zgodnie z listą części. Do wspornika koła przedniego:

Krok 1: Włóż część 1 do części 3, a następnie za pomocą śrub 8, 11, 9 i 10 zablokuj ją. ściśle z narzędziami.

Krok 2: Zamontuj kolejno części 4, 5, 6 i 7 na części 3 i mocno je zablokuj. z narzędziami.

Krok 3: Włóż część 2 do 3, a następnie za pomocą części w kształcie litery R zamocuj ją w 2. Montaż wspornika tylnego koła jest taki sam jak montaż przedniego uchwyt na koło. Różnica polega na tym, że musisz wybrać odpowiedni wtyczki do użycia

OPIS PRODUKTU

Instrukcje montażu

A. Zamontuj koła po obu stronach ramy, a następnie włóż oba koła. elementy ramy.
B. Umieść śruby M8 w otworach elementów zaciskowych i ramy, a następnie upewnij się, że część łącząca jest pokryta elementem zaciskowym. części po obu stronach. Następnie dodaj podkładki i użyj narzędzi, aby dokręcić nakrętki zabezpieczające.
C. Odkręć śruby po obu stronach górnej części ramy z kołami, włóż odpowiednie adaptery (adaptery do łopatek lub adaptery do widelca), które pasuje do Twojego motocykla.

Obsługa stojaka z adapterami łopatkowymi

A. Odkręć śruby na górze, aby można było zmienić położenie adapterów. dostosowano.
B. Przetocz stojak i upewnij się, że tylne koło motocykła znajduje się w środek kadru.
C. Dostosuj położenie adapterów łopatek do szerokości podwójnego wahacza motocykła, a następnie dokręć śrubę plastikową.
D. Podnieś stojak za pomocą uchwytu i przesuń stojak w miejsce, w którym jest pod ramieniem wahacza, a następnie naciśnij stojak, aby podnieść tylne koło motocykla. Upewnij się, że adaptery łopatek są ciasno dopasowane w stosunku do wahacza.

Obsługa stojaka z adapterami widełkowymi

E. Odkręć śruby na górze, aby można było zmienić położenie adapterów. dostosowano.

F. Przetocz stojak i upewnij się, że tylne koło motocykła znajduje się w środek kadru.
G. Dopasuj położenie adapterów widelca do szerokości szpulek motocykła po obu stronach, a następnie dokręć śrubę plastikową.

H. Podnieś stojak za pomocą okrągłego uchwytu i przesuń stojak w miejsce, w którym adaptery widelca znajdują się tuż pod szpulkami, następnie naciśnij podstawkę, aby podnieść tylne koło motocykla. Upewnij się, że adaptery widelca są ciasno dopasowane do szpulek.
